Name: Przekaźnik sygnałowy Panasonic AGQ2104H bistabilny 4.5 V/DC 2 x zestyk przełączny
Brand: Panasonic
SKU: 504835
Availability: SoldOut

Elektroniczny element, oznaczony symbolem 'AGQ2004H', pochodzący z Japonii, wyposażony w kilka metalowych pinów od spodu.

Rysunek wymiarowy elementów elektronicznych ze szczegółowymi wymiarami w milimetrach. Dwa elementy o różnych rozmiarach i wyprowadzeniach.

Rysunek techniczny szablonu do otworów: 8 otworów o średnicy 0,85 mm. Odległości: 3,20 mm w poziomie, 2,20 mm w pionie.

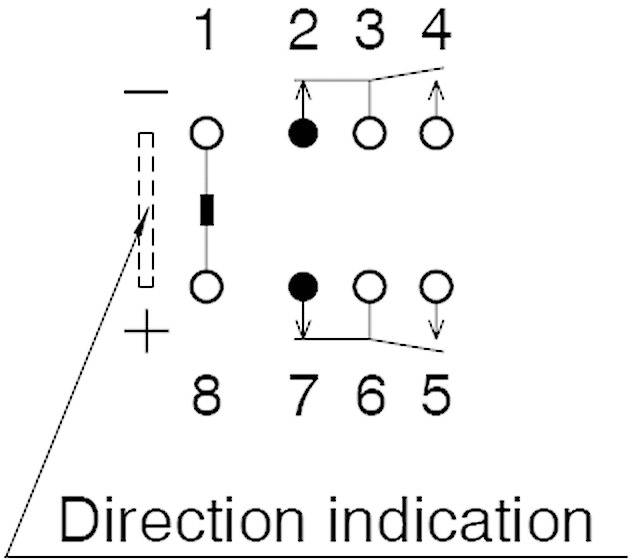

Wskazówka kierunkowa z diagramem przedstawiającym okręgi, strzałki i cyfry od 1 do 8, wyjaśniająca kierunek ruchu.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

4.5 V/DC

Typ sterowania

bistabilny, 1 cewka

Rodzaj styku

2 zestyki przełączne

Maksymalne napięcie przełączania

110 V/DC

125 V/AC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (9,43 zł / Sztuka)

9,43 zł

7,67 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: AGQ2104H

Napięcie znamionowe cewki: 4.5 V/DC

Minimalne napięcie robocze: 3.38 V/DC

Maksymalne napięcie robocze: 6.75 V/DC

Typ sterowania: bistabilny, 1 cewka

Rezystancja cewki: 202.5 Ω

Rodzaj styku: 2 zestyki przełączne

Materiał styku: AgPd + Au

Maksymalne napięcie przełączania: 110 V/DC
125 V/AC

Maksymalne natężenie przełączania: 1 A

Maksymalna moc przełączania: 30 W
37.5 VA

Połączenie komponentów: piny lutownicze

Żywotność mechaniczna: 5 x 10⁷

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Długość produktu: 10.6 mm

Szerokość produktu: 7.2 mm

Wysokość produktu: 5.2 mm

Wymiary: (D x S x W) 10.6 x 7.2 x 5.2 mm

Zawartość: 1 szt.

Specyfikacja: bistabilny

Napięcie znamionowe: 4.5 V/DC

Moc przełączania: 30 W/37,5 VA

Napięcie przełączania: 110 V/DC/125 V/AC

Natężenie przełączania: 1 A

Wytrzymałość napięciowa: (Cewka/styk) 2.5 kV

Typ: AGQ2104H

Temperatura otoczenia: -40 - +85 °C

Do pobrania

Karta katalogowa

Karta katalogowa 504835 Przekaźnik sygnałowy Panasonic AGQ2104H bistabilny 4.5 V/DC 2 x zestyk przełączny

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 504835 Przekaźnik sygnałowy Panasonic AGQ2104H bistabilny 4.5 V/DC 2 x zestyk przełączny

Opis

Panasonic AGQ2104H |Wyjątkowo kompaktowy i płaski, ultraminiaturowy przekaźnik sygnałów o bardzo małej powierzchni podstawy do pakietów o wysokiej gęstości. Bardzo wysoka odporność na napięcie zgodnie z normą Bellcore. Zastosowanie: Telekomunikacja, elektronika użytkowa, technika pomiarowa, bezpieczeństwa i medyczna.
