Przekaźnik transoptora Weidmüller TC-GSR-1-25DD 0.1 A 48 V/DC 1 szt.

Zdjęcie poglądowe

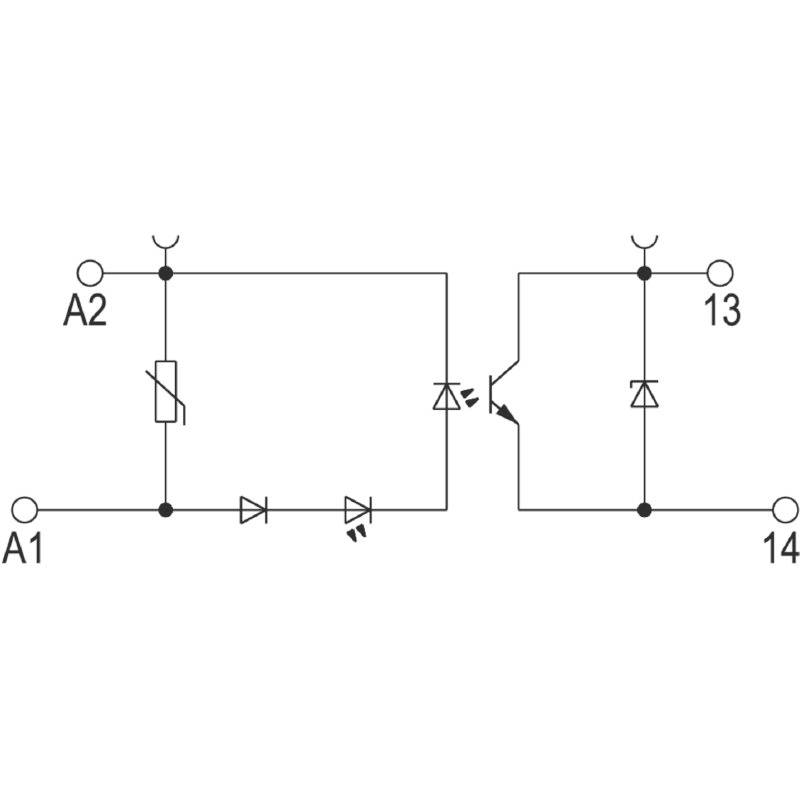

Schemat elektryczny przekaźnika z diodami i tranzystorem. Zaciski: A1, A2, 13, 14. Diody do prostowania, tranzystor jako przełącznik.

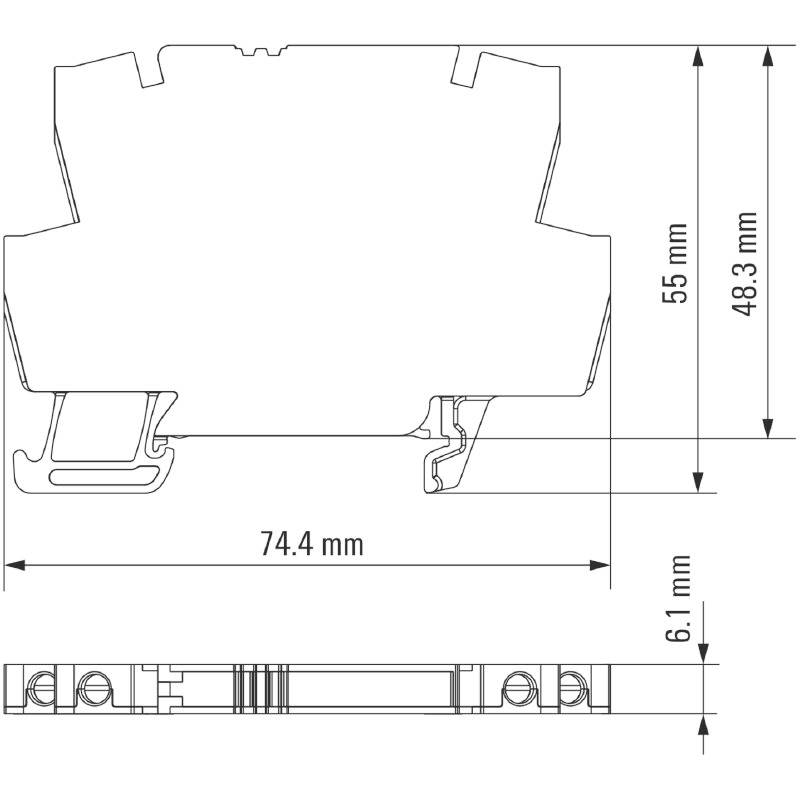

Rysunek techniczny obudowy o wymiarach: 55 mm wysokości, 48,3 mm szerokości, 74,4 mm długości, 6,1 mm głębokości.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik transoptora

Napięcie sterowania (min.)

24 V/DC

Napięcie sterowania (max.)

24 V/DC

Maksymalne napięcie przełączania

48 V/DC

Prąd obciążenia (max.)

0.1 A

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

136 Sztuki

Jednostki opakowania

Liczba

Sztuki

Suma (53,65 zł / Sztuka)

53,65 zł

65,99 zł

z VAT (klient indywidualny)

Cena netto

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Temperatura przechowywania, maks.: 80 °C
Temperatura przechowywania, min.: -40 °C
Wskaźnik stanu: zielona dioda LED
opóźnienie włączenia:< 13µs
opóźnienie wyłączenia:< 42 µs
Spadek napięcia przy maks. obciążeniu:< 1 v
prąd upływu:< 10uA
Odporność na zwarcie: nie
Kolor: czarny
Napięcie znamionowe: 300 V
Kategoria przepięcia III
Strona sterowania odstępem pełzania i odstępu - strona ładunku:> 3mm
Napięcie wytrzymywane impulsowo: 4 kV (1,2/50 µs)
Wilgotność: 5...95% wilg. Wilgotność, Tu = 40 °C, bez kondensacji
MTTF: 2500 lat
Napięcie włączania / wyłączania: 19,2 V / 6 V DC
Obwód ochronny: warystor, ochrona przed odwrotną polaryzacją
Kategoria obciążenia: DC1
Minimalny prąd przełączania: 100 µA
Strona obciążenia obwodu ochronnego: Dioda wolnobiegowa
Szyna DIN TS 35
Klasa palności zgodnie z UL 94: V-0
Stopień zanieczyszczenia: 2
Strona kontroli wytrzymałości dielektrycznej - strona obciążenia: 1,2 kVeff / 1 min
Długość odizolowania nominalnego połączenia: 9 mm
Powierzchnia zacisku, przyłącze znamionowe: 2,5 mm²
Powierzchnia zacisku, min.: 0,5 mm²
Powierzchnia zacisku, maks.: 4 mm²
Przekrój przyłącza przewodu AWG, min.: AWG 20
Przekrój przyłącza przewodu AWG, maks.: AWG 12
Przekrój przyłącza przewodu, litego, min.: 0,5 mm²
Przekrój przyłącza przewodu, litego, maks.: 4 mm²
Przekrój przyłącza przewodu, cienkodrutowy, min.: 0,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, maks.: 2,5 mm²
Przekrój przyłącza przewodu giętkiego, min (AWG): AWG 20
Przekrój przyłącza przewodu, linka cienkodrutowa, maks. (AWG): AWG 12
Przekrój przyłącza przewodu AEH z cienkiego drutu z kołnierzem z tworzywa sztucznego DIN 46228/4, min.: 0,5 mm²
Przekrój przyłącza przewodu AEH z cienkiego drutu z kołnierzem z tworzywa sztucznego DIN 46228/4, maks.: 1,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.: 0,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.: 1,5 mm²
Wymiar ostrza: 0,6 x 3,5 mm
maks. częstotliwość przełączania (napięcie sterujące DC): 3000 Hz
Moment dokręcania, min.: 0,4 Nm
Moment dokręcania, maks.: 0,6 Nm

Rodzaj produktu: Przekaźnik transoptora

Model katalogowy producenta: TOS 24VDC/48VDC 0,1A

Połączenie komponentów: śrubowe

Napięcie sterowania (min.): 24 V/DC

Napięcie sterowania (max.): 24 V/DC

Zakres napięcia sterującego: 24 - 24 V/DC

Kontrolowany prąd (maks.): 7 mA

Przełączanie napięcia (min.): 5 V/DC

Maksymalne napięcie przełączania: 48 V/DC

Prąd obciążenia (max.): 0.1 A

Maksymalna moc przełączania: 170 mW

Rodzaj styku: 1 NO

Minimalna temperatura: -20 °C

Maksymalna temperatura: +60 °C

: IP20

Szerokość produktu: 6.1 mm

Wysokość produktu: 74.4 mm

Głębokość produktu: 55 mm

Waga: 20.7 g

Maksymalne natężenie ciągłe: 0.1 A

Zawartość: 1 szt.

Specyfikacja: Moduł transoptora

Typ: TOS 24VDC/48VDC 0,1A

Sygnał wyjściowy: 5 - 48 V/DC/100 mA

Wejście: 24 V/DC

Do pobrania

Karta katalogowa

Karta katalogowa 506832 Przekaźnik transoptora Weidmüller TC-GSR-1-25DD 0.1 A 48 V/DC 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 506832 Przekaźnik transoptora Weidmüller TC-GSR-1-25DD 0.1 A 48 V/DC 1 szt.

Opis

Weidmüller 8950720000 |Moduł transoptora TERMOPTO jest używany w zastosowaniach przemysłowych, w których wystarczy samo rozdzielenie potencjałów i dopasowanie sygnału bez konieczności wzmacniania. Kompaktowa konstrukcja w formie terminala oszczędza miejsce na szynie nośnej. Wbudowany obwód zabezpieczający zapewnia odpowiednią ochronę przy zastosowaniach z obciążeniami rezystancyjnymi, słabo indukcyjnymi i pojemnościowymi. Z zaciskiem śrubowym.
