Przekładnik prądowy Ziehl STWA2 AH wej. Pomiar. 0 - 20/100 A, wyjście 4 - 20 mA / DC
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
124 Sztuki
Czy Twoje potrzeby wykraczają poza ten zakres?
Liczba
Suma (373,17 zł / Sztuka)
zł
459,00 zł
z VAT (klient indywidualny)
Dane techniczne
- Wewnętrzna średnica przewodu: 11 mm
- Model katalogowy producenta
STWA 2 AH
- Wejścia pomiarowe
0 - 20/100 A
- Wyjścia
4 - 20 mA/DC
- Napięcie robocze
9 - 30 V/DC
- Wymiary
(S x W x G) 36 x 42 x 56 mm
- Głębokość produktu
56 mm
- Wysokość produktu
42 mm
- Szerokość produktu
36 mm
- Maksymalny zakres pomiarowy natężenia
100 A
- Natężenie wyjściowe
20 mA
- Napięcie robocze
12 V/DC
24 V/DC
30 V/DC
- Rodzaj produktu
Przekładnik prądowy
Do pobrania
Karta katalogowa
Karta katalogowa 198997 Przekładnik prądowy Ziehl STWA2 AH wej. Pomiar. 0 - 20/100 A, wyjście 4 - 20 mA / DC
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 198997 Przekładnik prądowy Ziehl STWA2 AH wej. Pomiar. 0 - 20/100 A, wyjście 4 - 20 mA / DC
Deklaracja zgodności
Deklaracja zgodności 198997 Przekładnik prądowy Ziehl STWA2 AH wej. Pomiar. 0 - 20/100 A, wyjście 4 - 20 mA / DC
Opis

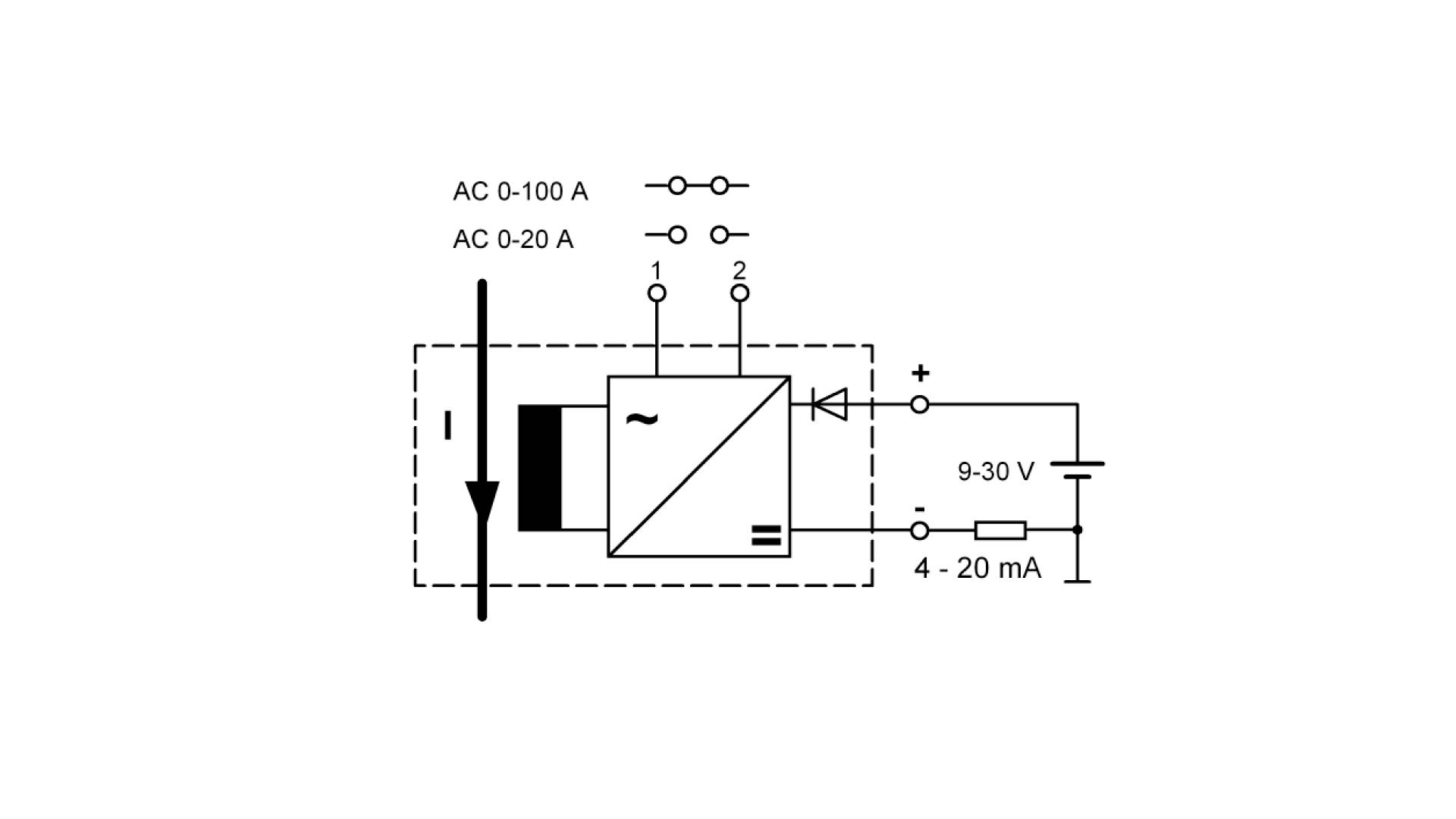

Przekładniki prądowe AC, oszczędzające miejsce. Konwersja z AC 0 - 15 A na DC 0 - 20 mA (STWA 1 AH) lub AC 0 - 20/100 A na DC 4 - 20 mA (STWA 2 AH), z izolacją elektryczną. Wielokrotna pętla w przewodniku, zmniejsza zakres pomiarowy. Dla większych prądów, transformator w obwodzie wtórnym powinien zostać zastąpiony większym. Konwerter można zamontować na zatrzask do szyny DIN lub za pomocą dwóch śrub M4. Terminale podłączeniowe zakończone są wtyczką.
