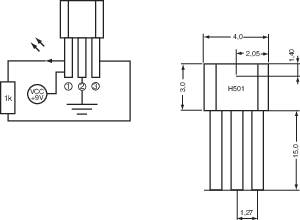

Rysunek techniczny
Rysunek techniczny
Przełacznik Halla unipolarny PIC H501 = U58... = HAL506PA, TO 92 UA, 3.8-24 V
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik Halla
Minimalne napięcie robocze
3.8 V/DC
Maksymalne napięcie robocze
24 V/DC
Złącze czujnika
lutowane
Zakres pomiarowy
+4 - +35 mT
Karta katalogowa (PDF)
1025 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
6,68 zł
10
7% = 0,47 zł
6,21 zł
25
10% = 0,68 zł
6,00 zł
50
12% = 0,83 zł
5,85 zł
100
15% = 0,99 zł
5,69 zł
500
18% = 1,17 zł
5,51 zł
1000
21% = 1,37 zł
5,31 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (6,68 zł / Sztuka)
6,68 zł
8,22 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Przełacznik Halla unipolarny
- Obwód testowy z diodą LED
Dodatkowe informacje:
Dane techniczne
- Wykonanie: unipolarny
- Częstotliwość przełączania: 10 kHz
- Rodzaj produktu
Czujnik Halla
- Model katalogowy producenta
H501
- Minimalne napięcie robocze
3.8 V/DC
- Maksymalne napięcie robocze
24 V/DC
- Zasilanie (zakres)
3.8 - 24 V/DC
- Złącze czujnika
lutowane
- Rodzaj obudowy czujnika
TO-92-UA
- Kształt czujnika
THT
- Minimalny zakres pomiarowy
+4 mT
- Maksymalny zakres pomiarowy
+35 mT
- Zakres pomiarowy
+4 - +35 mT
- Maksymalne natężenie przełączania
20 mA
- Minimalna temperatura
-40 °C
- Maksymalna temperatura
+85 °C
- Długość produktu
18.1 mm
- Szerokość produktu
4.1 mm
- Wysokość produktu
1.5 mm
- Wymiary
(D x S x W) 18.1 x 4.1 x 1.5 mm
- Zgodne z RoHS
Tak
- Natężenie przełączania
20 mA
- Typ
H501 = U58... = HAL506PA
- Zakres temperatury
Od -40 do +140ºC °C
- Napięcie robocze
Od 3,8 do 24 V/DC
Do pobrania
Karta katalogowa
Karta katalogowa 185120 Przełacznik Halla unipolarny PIC H501 = U58... = HAL506PA, TO 92 UA, 3.8-24 V
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 185120 Przełacznik Halla unipolarny PIC H501 = U58... = HAL506PA, TO 92 UA, 3.8-24 V
Opis
PIC | H501 = U58... = HAL506PA Przełącznik załącza się pod wpływem południowego pola magnetycznego o odpowiednim natężeniu i wyłącza po ograniczeniu natężenia pola. Przełącznik uzyskuje najwyższą czułość w pozycji, kiedy linie pola magnetycznego działają pod kątem prostym do centralnego punktu czujnika.
