Name: Przełącznik ifm Electronic PK7522, 0 psi do 1450 psi, M12, 1 szt.
Brand: ifm Electronic
SKU: 3320339
Availability: BackOrder

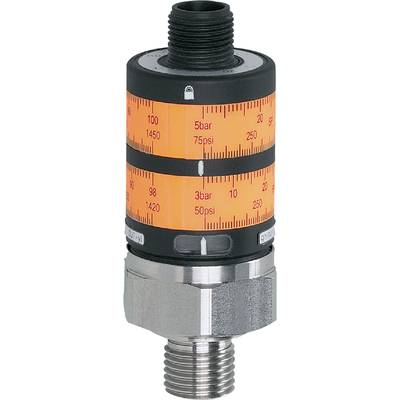

Zbliżenie przyrządu pomiarowego ciśnienia ze skalami w PSI i barach. Oznaczenia wskazują aktualną wartość ciśnienia.

Zdjęcie poglądowe

Rodzaj produktu

Przełącznik

Złącze czujnika

M12

Typ czujnika

ciśnienie względne

Zakres pomiarowy (ciśnienie) (maks.)

1450 psi

Maksymalne napięcie robocze

32 V/DC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 27.11

Liczba

Sztuki

Suma (1179,00 zł / Sztuka)

1179,00 zł

958,54 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Czujnik ciśnienia

Prosta regulacja punktu przełączania za pomocą dwóch optymalnie czytelnych pierścieni regulacyjnych
Wysoka długoterminowa stabilność dzięki wytrzymałej celi pomiarowej ze stali nierdzewnej o wysokiej dopuszczalnej odporności na ciśnienie
Blokada mechaniczna zapobiega niepożądanej regulacji
Oczekiwana żywotność ponad 50 milionów cykli drukowania
Do stosowania w hydraulice, pneumatyce, klimatyzacji i chłodnictwie

Dane techniczne

Liczba wyjść cyfrowych: 2
Liczba wejść i wyjść: Liczba wyjść cyfrowych: 2
Wyświetlacz: Stan przełączania: 2 x dioda LED, żółta
Wytrzymałość na ściskanie [psi]: 2900
Odchylenie charakterystyki w procentach, wartość końcowa:< ± 1,5 (BFSL) /< ±2,5 (LS); (BFSL = linia prosta najlepszego dopasowania (ustawienie najmniejszej wartości); LS = ustawienie punktu granicznego)
Regulacja punktu przełączania: pierścienie regulacyjne
Wartość końcowa procentowa dokładności punktu przełączania:< ±2,5; (dokładność ustawienia)
Temperatura otoczenia-1 [°C]: -25...80
Końcowa wartość procentowa powtarzalności:< ±0,5; (podczas wahań temperatury< 10 tys.)
Moment dokręcania [Nm]: 25
Zastosowanie: do zastosowań przemysłowych
Wersja zabezpieczenia zwarciowego: taktowana
Funkcja wyjścia: normalnie otwarte
Sygnał wyjściowy: sygnał przełączający
Napięcie robocze [V]: 9,6...32 DC
Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 500
Obecny element przepustnicy: nie (można doposażyć)
Rodzaj ciśnienia względnego
Wytrzymałość na ściskanie [bar]: 200
Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
Wersja elektryczna: PNP
Łączne wyniki: 2
Masa [g]: 94 000
Histereza [bar]: 2
Histereza [MPa]: 0,2
Histereza [psi]: 29
Zabezpieczenie przed zwarciem: tak
Temperatura przechowywania [°C]: -40...100
Maks. spadek napięcia na wyjściu DC [V]: 2
Media: Media płynne i gazowe
Temperatura medium [°C]: -25...80
Zakres pomiarowy [bar]: 0...100
Zakres pomiarowy [psi]: 0...1450
Min. ciśnienie rozrywające [bar]: 1000
Min. ciśnienie rozrywające [psi]: 14500
Min. cykle drukowania: 50 milionów
Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
MTTF: 513
Przyłącze procesowe: przyłącze gwintowe G 1/4 gwint zewnętrzny gwint wewnętrzny: M5
Częstotliwość przełączania DC [Hz]: 100
Punkt przełączania SP [bar]: 3...100
Punkt przełączania SP [psi]: 45...1450
Stopień ochrony: IP 67
Klasa ochrony III
Dostępna skala: tak
Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
Pobór prądu [mA]:< 25
Wpływ temperatury na 10 K:< ±0,5
Odporność na przeciążenie: tak
Ochrona przed nieprawidłowością biegunową tak
Materiały mające kontakt z medium: 1.4404 (stal nierdzewna / 316L); FKM

Rodzaj produktu: Przełącznik

Model katalogowy producenta: PK7522

Złącze czujnika: M12

Typ czujnika: ciśnienie względne

Wyjście czujnika: PNP

Dokładność: 2.5 %

Zakres pomiarowy (ciśnienie) (min.): 0 psi

Zakres pomiarowy (ciśnienie) (maks.): 1450 psi

Zakres pomiarowy (ciśnienie): 0 psi do 1450 psi

Minimalne napięcie robocze: 9.6 V/DC

Maksymalne napięcie robocze: 32 V/DC

Zasilanie (zakres): 9.6 - 32 V/DC

Natężenie robocze: 25 mA

Rodzaj styku: 1 NO

Ciśnienie rozrywające: 1000 bar

Złącze węża: G1/4 AG
M5 IG

Minimalna temperatura: -25 °C

Maksymalna temperatura: 80 °C

Waga: 94.000 g

Zgodne z RoHS: Tak

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3320339 Przełącznik ifm Electronic PK7522, 0 psi do 1450 psi, M12, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3320339 Przełącznik ifm Electronic PK7522, 0 psi do 1450 psi, M12, 1 szt.

Opis

ifm PK7522 Elektroniczny wyłącznik ciśnieniowy
