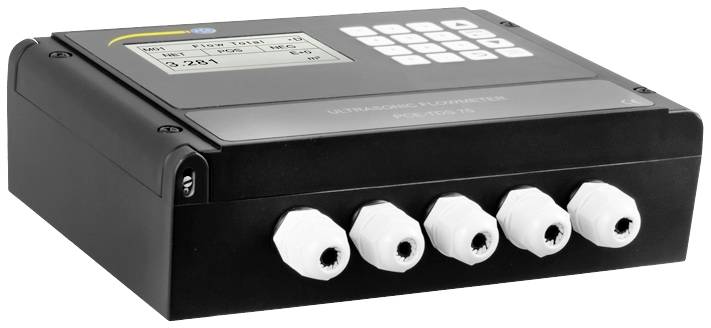

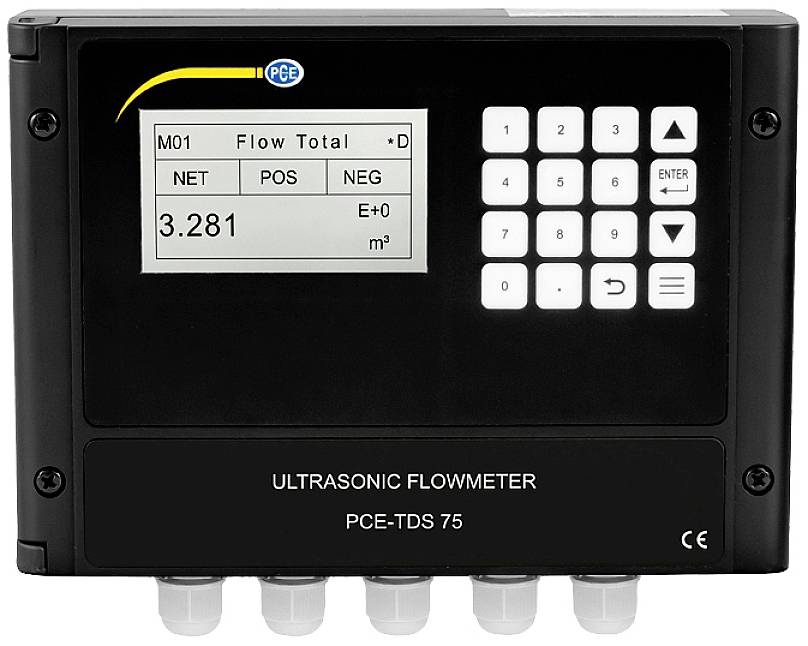

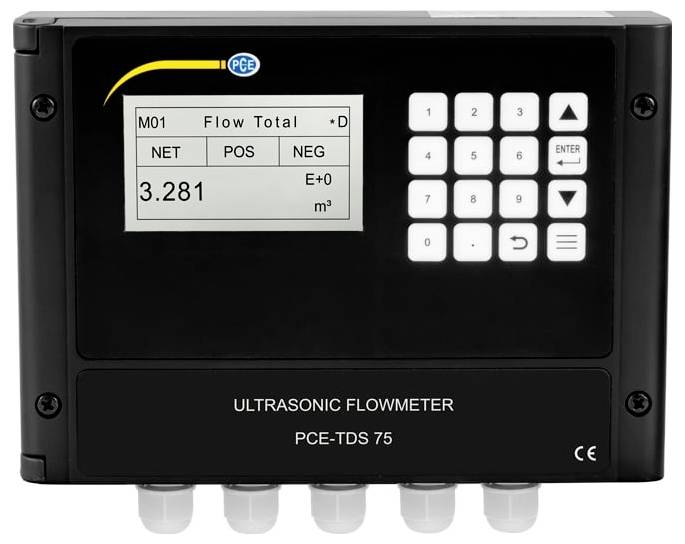

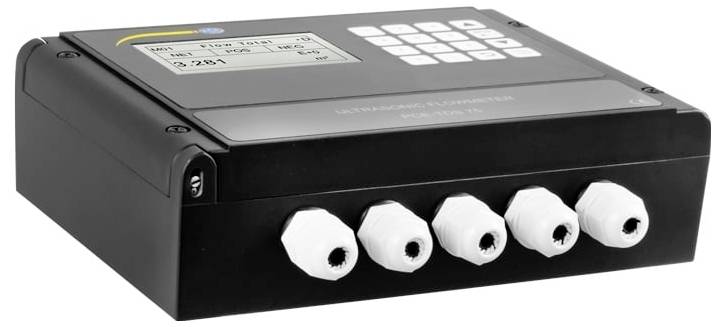

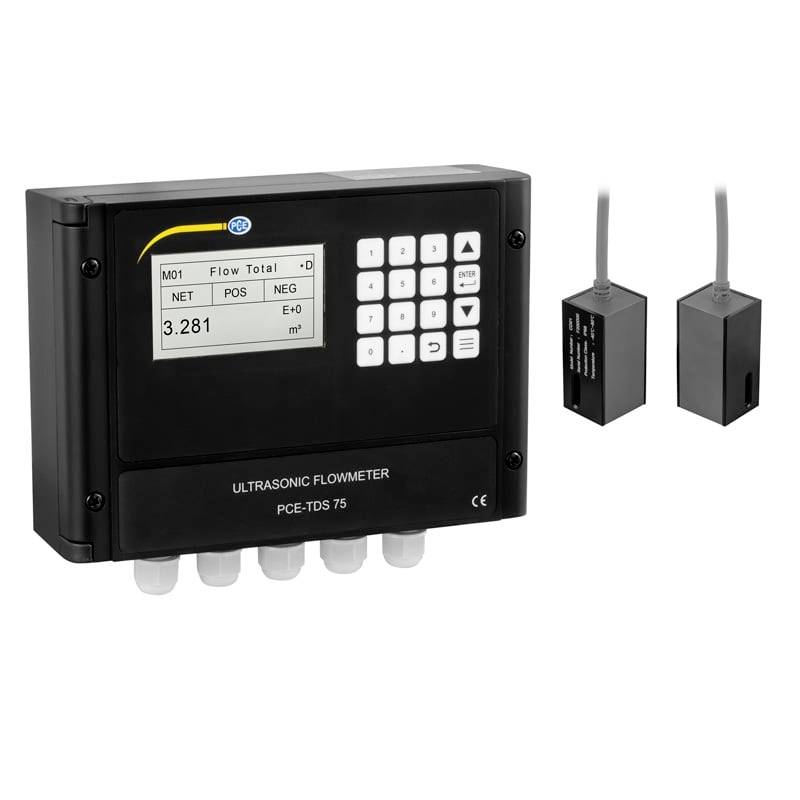

Przepływomierz PCE Instruments PCE-TDS 75, 1 szt.

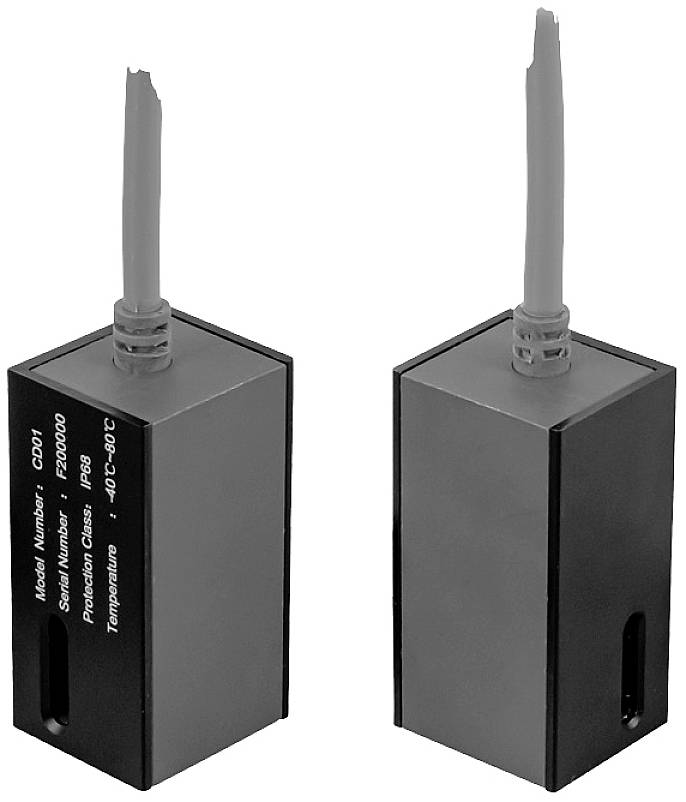

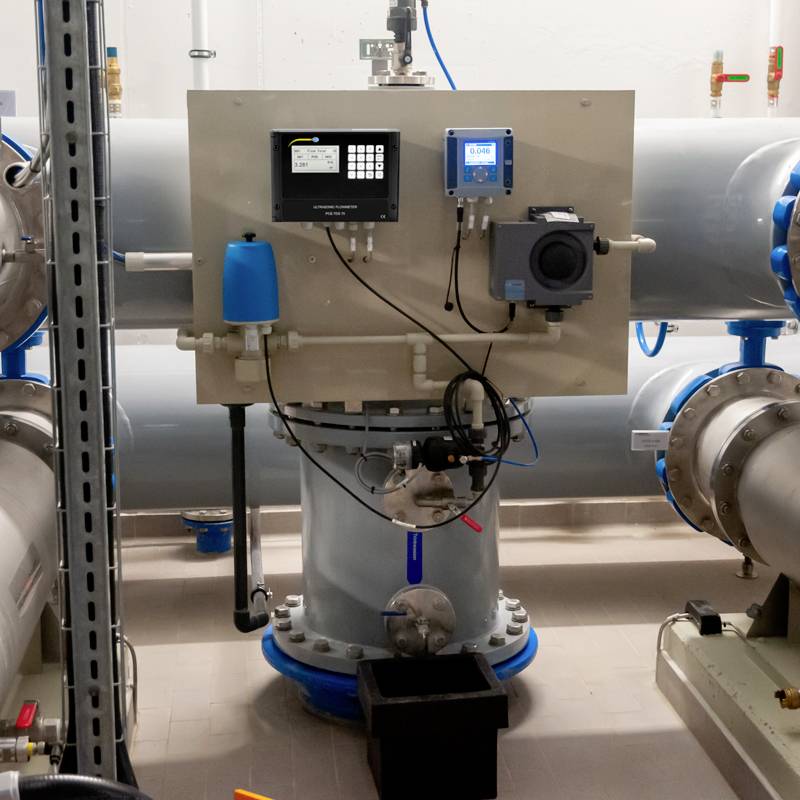

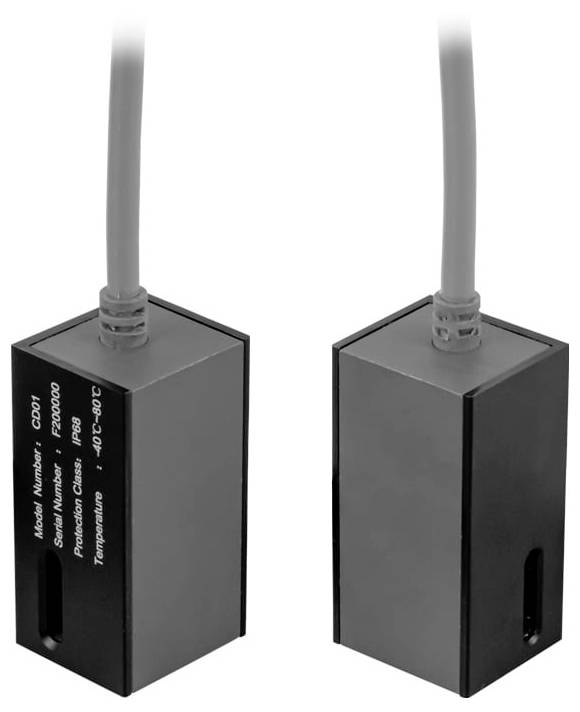

Stacjonarny przepływomierz ultradźwiękowy z różnymi opcjami przyłączy procesowych / dokładność pomiaru 1% / średnica rury od 25 mm do 1200 mm / rejestruje natężenie przepływu i objętość przepływu. Stacjonarny przepływomierz ultradźwiękowy to urządzenie do ciągłego monitorowania natężenia przepływu cieczy w rurociągach. Jedną z zalet zasady pomiaru jest to, że czujniki stacjonarnych przepływomierzy ultradźwiękowych można łatwo zamontować na zewnątrz rurociągu. Rury nie muszą być cięte ani wiercone przed montażem. Umożliwia to montaż systemu pomiarowego bez opróżniania przewodów rurowych. Ze względu na bezdotykową zasadę pomiaru stacjonarnych przepływomierzy ultradźwiękowych, mogą one być również stosowane w obszarach o wysokich wymaganiach higienicznych - na przykład w przemyśle spożywczym. W zależności od warunków na miejscu, nasz przepływomierz może mierzyć metodą odbicia lub metodą bezpośrednią. W przypadku pomiaru odbicia, znanego również jako metoda V, oba czujniki montowane są obok siebie po tej samej stronie rurociągu równolegle do kierunku przepływu. Jeden z czujników emituje fale ultradźwiękowe, drugi odbiera fale odbite od przeciwnej strony rury. Natomiast przy pomiarze bezpośrednim, zwanym również metodą Z, czujniki mocuje się po przeciwnych stronach rury. Nasz stacjonarny przepływomierz ultradźwiękowy oferuje wiele opcji ustawień i zapytań w menu urządzenia. Wszystkich niezbędnych ustawień można dokonać bezpośrednio w miejscu instalacji za pomocą klawiatury na urządzeniu. Klawiatura membranowa posiada również klawiaturę numeryczną do szybkiego wprowadzania wartości liczbowych. Po podłączeniu urządzenia dane punktu pomiarowego takie jak średnica, grubość i materiał rury muszą być najpierw zapisane w menu M10 „Pipe settings”, aby zmierzone wartości mogły zostać poprawnie przeliczone. W menu M14 "Spacing INSTL" można odczytać odległość montażową dla czujników obliczoną dla wykrytego rurociągu. Po zainstalowaniu czujników można użyć innego menu, aby określić, czy siła i jakość sygnałów są wystarczające do wiarygodnych pomiarów. Jeśli nie, rozmieszczenie czujników można dostosować lub, jeśli to konieczne, wybrać inny punkt pomiarowy. Jako stacjonarny przepływomierz ultradźwiękowy, PCE-TDS 75 posiada różne opcje wyjścia do przekazywania danych pomiarowych do innych urządzeń. Inne urządzenia mogą być sterowane przez wyjście przekaźnikowe i wyjście analogowe 4 – 20 mA. Wyjście impulsowe (OCT) może być używane do wysyłania impulsów o określonych ilościach, na przykład do zdalnych liczników w celu monitorowania zużycia lub przepustowości. Mierzone wartości mogą być również przekazywane bezpośrednio przez wyjście RS 232 lub RS 485. Nasz stacjonarny przepływomierz ultradźwiękowy można również zintegrować bezpośrednio z kontrolą procesu za pośrednictwem tych interfejsów. Jako stacjonarny przepływomierz ultradźwiękowy PCE-TDS 75 może monitorować określone wartości graniczne dla przepływu minimalnego i maksymalnego. Jeśli wartość spadnie poniżej minimum lub przekroczy maksimum, alarm może zostać wyzwolony przez przekaźnik lub wyjście impulsowe. Na bieżąco rejestrowane natężenia przepływu są przechowywane w urządzeniu. Przepływy roczne za ostatnie 6 lat, miesięczne za ostatnie 12 miesięcy i jako sumę dzienną za ostatnie 31 dni można wywołać w menu M60 „Date Totalizer”. Oto krótki opis PCE-TDS 75 jako stacjonarnego przepływomierza ultradźwiękowego:
