Przepływomierz ultradźwiękowy PCE Instruments PCE-TDS 200+ M-ICA z certyfikatem ISO | Czujniki | Pomiar ilości ciepła

Przenośny ultrasoniczny miernik przepływu z czujnikami zaciskającymi i świadectwem kalibracji, wyświetlający na ekranie prędkość przepływu, przepływ, ilość ciepła i temperaturę.

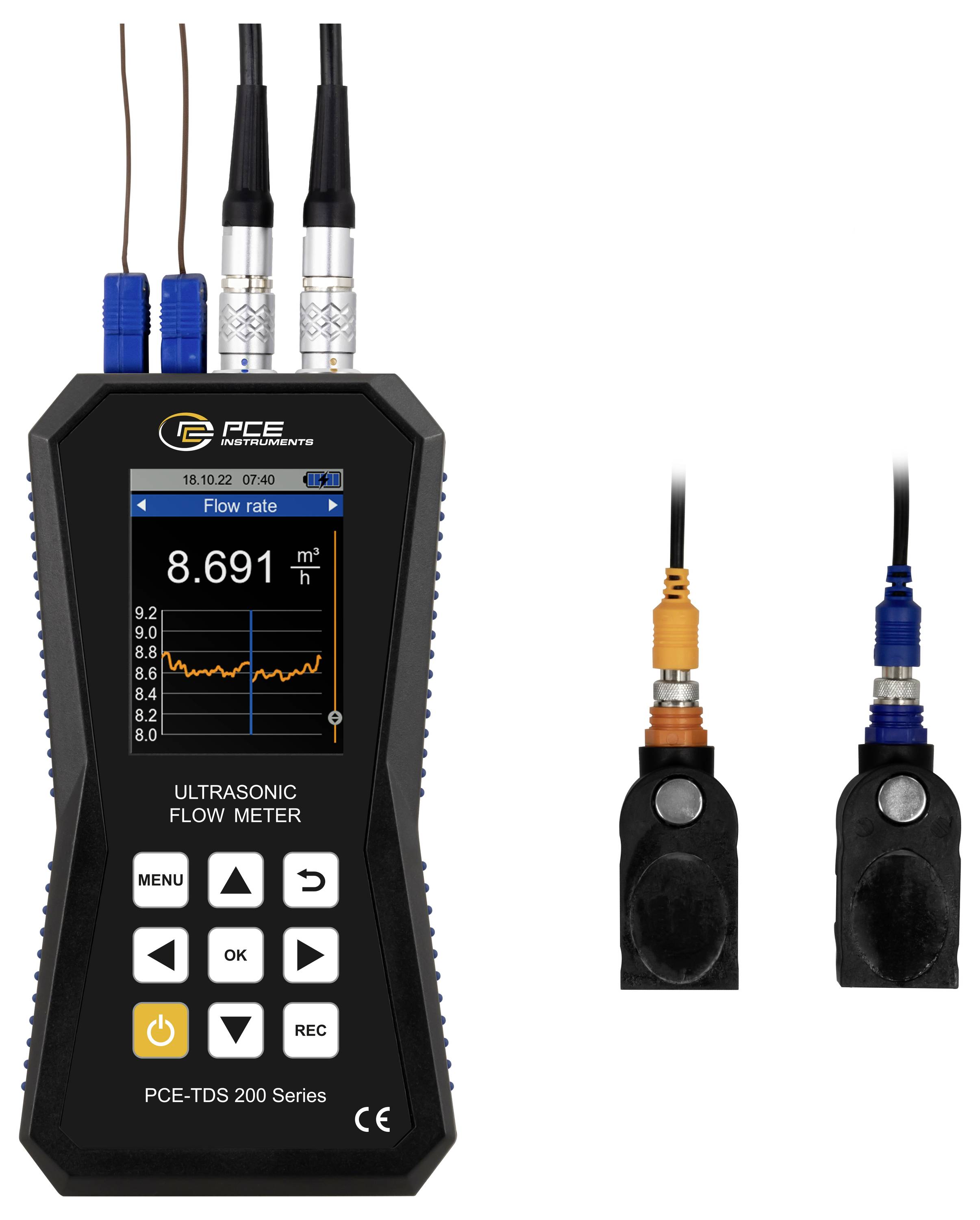

Przenośny miernik przepływu ultradźwiękowego PCE z ekranem wyświetlającym przepływ 8,691 m³/h oraz dwiema dołączonymi sondami czujników obok niego.

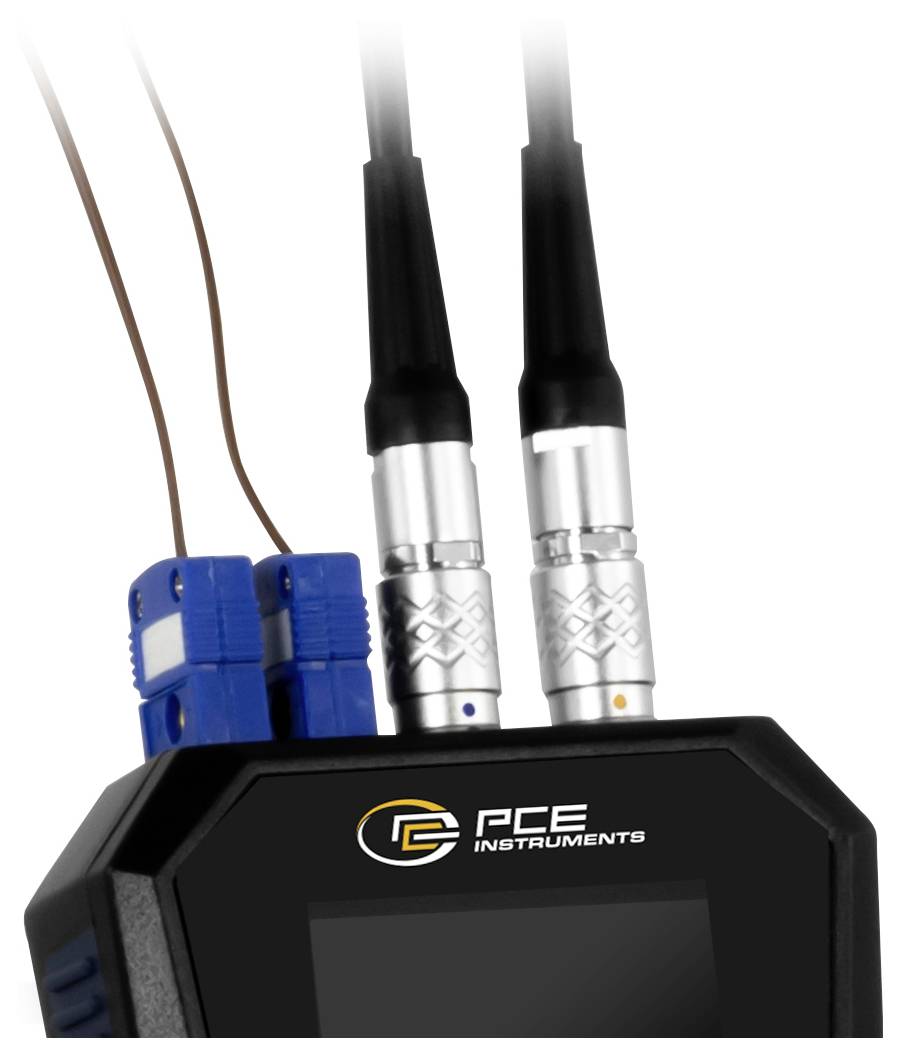

Urządzenie Handheld PCE Instruments z dwoma podłączonymi sondami i niebieskim złączem, pokazane na białym tle.

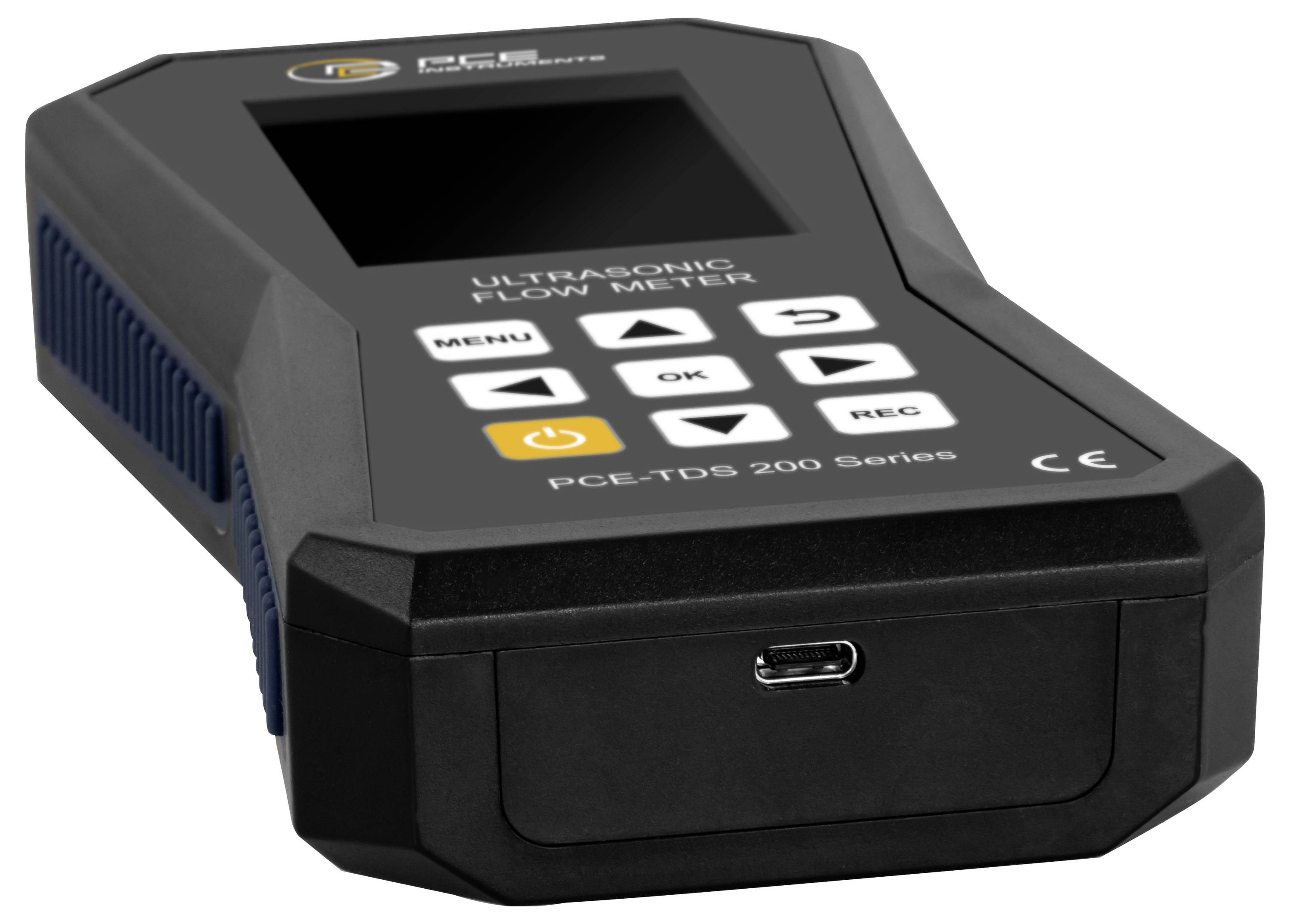

Urządzenie miernika przepływu ultradźwiękowego z wyświetlaczem i przyciskami sterowania, oznaczone 'PCBTDS 200 Series'.

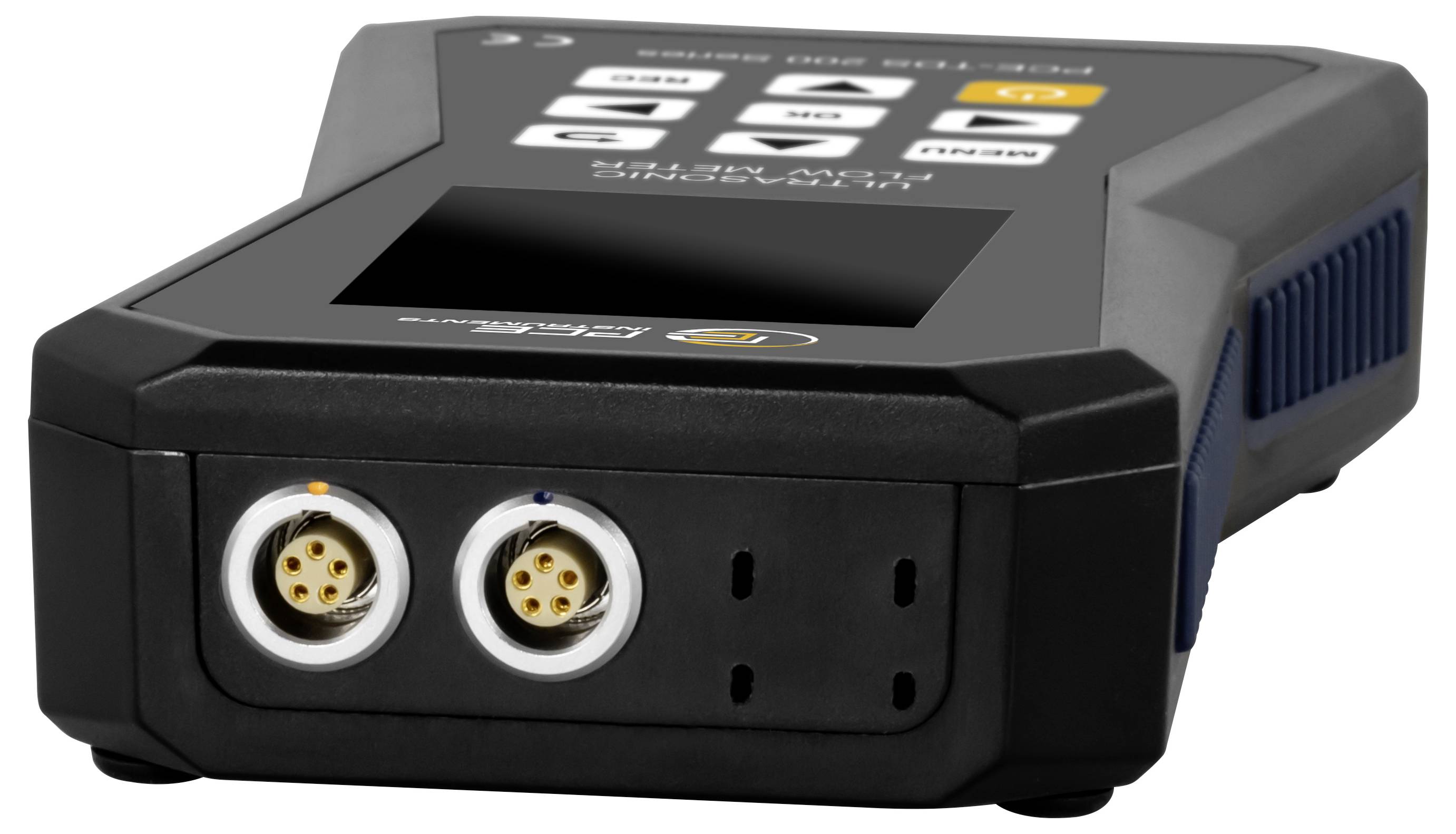

Przenośny analizator elektroniczny z ekranem i przyciskami sterowania, plus dwa okrągłe złącza frontowe do podłączania kabli lub sond.
1/5
Opakowanie
pudełko
Rodzaj produktu
Czujnik ultradźwiękowy
Minimalne napięcie robocze
5 V
Maksymalne napięcie robocze
5 V
Maksymalny zakres pomiarowy
32 m/s
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pon. 11.01.2027
Liczba
Suma (17 499,00 zł / Sztuka)
17 499,00 zł
14 226,83 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

PROFESSIONAL. CALLIBATED. EQUIPMENT. PCE-TDS 200+ M-ICA

  • Przepływomierz ultradźwiękowy z pamięcią 32 GB na 10 milionów odczytów
  • Zakres pomiarowy ±32 m/s
  • Powtarzalność ± 0,5 % odczytu
  • Różne sondy pomiarowe
  • indywidualnie ustawiane progi alarmowe
  • Wyświetlacz LCD 2,8 cala
  • Do wszystkich mediów
  • opcjonalnie z certyfikatem kalibracji DAkkS lub ISO
  • Interfejs USB do transmisji danych
  • opcjonalne oprogramowanie do analizy mierzonych wartości
  • Pomiar ciepła
  • w tym certyfikat kalibracji ISO

Dane techniczne

  • Zakres pomiaru przepływu ±32 m/s.
  • Rozdzielczość: 0,001 m/s
  • Dokładność
  • DN ≥50 mm: ±1,5% wartości pomiarowej dla prędkości > 0,3 m/s
  • DN <50 mm: ±3,5% wartości pomiarowej dla prędkości > 0,3 m/s.
  • Powtarzalność ± 0,5 % odczytu
  • PCE-TDS 200 M SENSOR, para czujników
  • Średnica rury DN 50 … 700 / 57 … 720 mm
  • Odporność na temperaturę -30 … 160 °C
  • Metoda pomiaru Z, V, N, W
  • Średnie
  • Woda
  • Woda morska
  • Oil
  • Ropa naftowa
  • Metanol
  • Etanol
  • Olej napędowy
  • Benzyna
  • Nafta
  • Niestandardowe (ręczne wprowadzenie prędkości dźwięku ze średniej)
  • Wszystkie ciecze z zanieczyszczeniami <5%
  • Materiał rurowy
  • Miedź
  • Stal FE
  • Stal szlachetna VA
  • Aluminiowy AL
  • Mosiądz ME
  • Żeliwo CI
  • Żelazo FE
  • Nikiel NI
  • Tytan TI
  • Cynk ZI
  • Akryl AC
  • Polietylen (PE)
  • polipropylen (PP)
  • Polichlorek winylu (PCW)
  • Nylon NY
  • Definiowana przez użytkownika (ręczne wprowadzanie transveralnej prędkości dźwięku materiału rury)
  • wewnętrzna wyściółka rury
  • Bez wyściółki
  • Niestandardowy
  • Źywica epoksydowa
  • Guma
  • Zaprawa murarska
  • Polistyren PS
  • Polietylen (PE)
  • Politetrafluoroetylen PTFE
  • Poliuretan PU
  • polipropylen (PP)
  • Zdefiniowane przez użytkownika (ręczne wprowadzenie wzdłużnej prędkości dźwięku wewnętrznej okładziny rury)
  • Parametry pomiarowe
  • Natężenie przepływu, natężenie przepływu i objętość
  • Jednostki (miary) mm, cale
  • Jednostki (prędkość przepływu) m/s, ft/s
  • Jednostki (przepływ objętościowy) m³, l, gal, igl, mgl, cf, bal, ib, ob
  • Specyfikacja czasu Sekundy, minuty, godziny, dni
  • Jednostki (objętości) m³, l, gal, igl, mgl, cf, bal, ib, ob
  • Pomiar temperatury
  • Dokładność zakresu pomiarowego
  • Typ B: 600 ... 1800 °C Typ B: ±(0,5 % + 3 °C)
  • Typ E: -100 ... +900 °C Typ E: ±(0,4 % + 1 °C)
  • Typ J: -100 ... 1150 °C Typ J: ±(0,4 % + 1 °C)
  • Typ K: -100 ... +1370 °C Typ K: ±(0,4 % + 1 °C)
  • Typ N: -100 ... + 1150 °C Typ N: ±(0,4 % + 1 °C)
  • Typ R: 0 ... 1700 °C Typ R: ±(0,5 % + 3 °C)
  • Typ S: 0 ... 1500 °C Typ S: ±(0,5 % + 3 °C)
  • Typ T: -100 ... +400 °C Typ T: ±(0,4 % + 1 °C)
  • Rozdzielczość 0,1°C
  • Możliwość podłączenia termoelementów B, E ,J ,K ,N ,R ,S ,T
  • Parametry pomiarowe prędkość przepływu, przepływ objętościowy, objętość, temperatura,
  • Wydajność grzania i ilości ciepła
  • Jednostki (temperatura) °C / °F
  • Jednostki (ilość ciepła) K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
  • Jednostki (moc cieplna) W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
  • Wyświetlanie kosztów EUR, funt, USD, lira turecka, złoty, jen
  • Inne specyfikacje
  • Wyświetlacz 2,8” LCD
  • Przełączane jednostki metryczne / imperialne
  • Języki menu niemiecki, angielski, francuski, hiszpański,
  • włoski, holenderski, portugalski, duński
  • turecki, polski, rosyjski, chiński, japoński
  • Warunki pracy i przechowywania Temperatura: -20 … +65 °C
  • Wilgotność: 10 … 95% wilg. wzgl., bez kondensacji
  • Rejestrator danych: 32 GB pojemności / 10 milionów punktów pomiarowych
  • Interfejs USB (do pomiaru online, odczytu wewnętrznego
  • pamięci i ładowania baterii)
  • Stopień ochrony IP52
  • Zasilanie wewnętrzne: akumulator LiPo (3,7 V, 2500 mAh)
  • Zewnętrzne: USB 5VDC, 500mA
  • Czas pracy: ok. 10 h
  • Wymiary 165x85x32mm
  • Waga 255 g
Opakowanie

pudełko

Rodzaj produktu

Czujnik ultradźwiękowy

Model katalogowy producenta

PCE-TDS 200+ M-ICA

Napięcie robocze

5 V

Minimalne napięcie robocze

5 V

Maksymalne napięcie robocze

5 V

Zasilanie (zakres)

5 V

Specyfikacja czujnika

z obudową

Pokrywa zamykająca z 2 przepustami kablowymi

Pokrywa zamykająca z 2 łącznikami

Złącze czujnika

przepust kablowy

Czas reakcji

1 s

Wyjście czujnika

analogowe zasilania

analogowe

dwużyłowe

Kolor obudowy

czarny

Specyfikacja materiału

cynkowany galwanicznie

odporny na rdzę

Materiał obudowy

polistyrol (EPS)

całkowicie z tworzywa sztucznego

guma

polimer

plastik

PTFE

tworzywo sztuczne metalizowane

Długość kabla

5 m

Średnica nominalna

720 mm

Minimalna temperatura medium

-30 °C

Maksymalna temperatura medium

160 °C

Dokładność pomiaru

1.5 %

Minimalny zakres pomiarowy

0 m/s

Maksymalny zakres pomiarowy

32 m/s

Zakres pomiarowy

0 - 32 m/s

IP52

Waga

255 g

Minimalna temperatura otoczenia

-20 °C

Maksymalna temperatura otoczenia

65 °C

Długość produktu

166 mm

Szerokość produktu

32 mm

Wysokość produktu

85 mm

Wymiary

(D x S x W) 166 x 32 x 85 mm

Zawartość

1 szt.

Zgodne z RoHS

Tak

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 3812899 Przepływomierz ultradźwiękowy PCE Instruments PCE-TDS 200+ M-ICA z certyfikatem ISO | Czujniki | Pomiar ilości ciepła

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3812899 Przepływomierz ultradźwiękowy PCE Instruments PCE-TDS 200+ M-ICA z certyfikatem ISO | Czujniki | Pomiar ilości ciepła

Opis

Przepływomierz ultradźwiękowy ma zakres pomiarowy ±32 m/s. Z dokładnością ±1,5% wartości pomiarowej. W przypadku średnicy rury DN ≥50, ±3,5 % wartości pomiarowej. Dla średnicy rury DN <50 i powtarzalności ±0,5 % wartości pomiarowej przepływomierz ultradźwiękowy jest szczególnie precyzyjnym urządzeniem pomiarowym. Dostępna jest pomoc instalacyjna do montażu czujników na przepływomierzu ultradźwiękowym. Jakość sygnału przepływomierza ultradźwiękowego jest przedstawiona graficznie w pomocy instalacyjnej. Dodatkowo jest graficznie pokazane, czy czujniki przepływomierza ultradźwiękowego są ustawione we właściwej odległości od siebie. W celu przeprowadzenia pomiaru przepływu za pomocą przepływomierza ultradźwiękowego, po wprowadzeniu specyfikacji rury i medium, wyświetlana jest prędkość przepływu, przepływ objętościowy oraz objętość. Podczas wyświetlania zmierzonych wartości przepływomierz ultradźwiękowy ma do dyspozycji szeroką gamę jednostek. Na przykład: m³, l, gal, igl, mgl, cf, bal, ib i ob.

Podczas pomiaru istnieje możliwość rejestracji mierzonych wartości za pomocą funkcji rejestratora danych na przepływomierzu ultradźwiękowym. Dla przepływomierza ultradźwiękowego można ustawić warunki startu i zatrzymania oraz interwał przechowywania od 1 sekundy do 12 godzin. W przypadku przepływomierza ultradźwiękowego punkt pamięci zawiera jednorazowo wszystkie mierzone zmienne. Zmierzone wartości zapisywane są we wbudowanej pamięci przepływomierza ultradźwiękowego o pojemności 32 GB. Na przepływomierzu ultradźwiękowym można zapisać 10 milionów punktów pomiarowych.

Dzięki opcjonalnemu oprogramowaniu zarejestrowane wartości pomiarowe mogą być odczytane przez przepływomierz ultradźwiękowy. W celu analizy zmierzone wartości z przepływomierza ultradźwiękowego można wyświetlić w formie tabelarycznej lub graficznej. W celu dalszego przetwarzania zmierzonych wartości z przepływomierza ultradźwiękowego można je wyeksportować w formacie pliku .csv. Alternatywnie, za pomocą oprogramowania można utworzyć raport w formacie PDF. W celu uproszczenia obsługi przepływomierz ultradźwiękowy można ustawić za pomocą oprogramowania. Dzięki oprogramowaniu możliwy jest również podgląd na żywo mierzonych wartości z przepływomierza ultradźwiękowego.

Do określenia ilości ciepła przepływomierzem ultradźwiękowym potrzebne są dodatkowo dwie termopary. Są one dostępne z PCE-TDS 200+. Dwie termopary z przepływomierza ultradźwiękowego są podłączone do zasilania i powrotu systemu rur. Na podstawie różnicy temperatur i zmierzonego natężenia przepływu przepływomierz ultradźwiękowy może określić ilość ciepła. W razie potrzeby przepływomierz ultradźwiękowy może obliczać i wyświetlać koszty na jednostkę ciepła jednocześnie podczas pomiaru. Dzięki temu przepływomierz ultradźwiękowy znajduje zastosowanie np. przy sprawdzaniu instalacji grzewczych.

Kolorowy wyświetlacz LCD przepływomierza ultradźwiękowego ma rozmiar 2,8 cala i dlatego jest łatwy do odczytania. Opcjonalnie przepływomierz ultradźwiękowy może być wyposażony w świadectwo wzorcowania ISO lub DAkkS.

CZUJNIK PCE-TDS 200M
Średnia para czujników do rur o średnicach DN 50 … 700 / 57 … 720 mm. Nadaje się do pomiaru przepływu w rurach średniej wielkości. Dzięki wbudowanym magnesom na czujnikach przepływomierza ultradźwiękowego można je przymocować do rur żelaznych. Alternatywnie czujniki można zamontować na rurze za pomocą odłączanych opasek kablowych. Odporność na temperaturę wynosi od -30 ... 160 °C.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

  • Zakres pomiarowy: ±32 m/s
  • Rozdzielczość: 0,001 m/s
  • Czujnik do rur o średnicach DN 50 … 700 / 57 … 720 mm
  • Odporność na temperaturę: -30 … 160 °C
  • Pomiar temperatury do 1800 °C
  • Do różnych mediów
  • Do różnych materiałów rurowych
  • Parametry pomiarowe: prędkość przepływu, strumień objętości, objętość, temperatura, moc cieplna i ilość ciepła
  • Interfejs: USB
  • Wyświetlanie kosztów
  • Rejestrator danych 32 GB
  • Pojemność pamięci (10 milionów punktów pomiarowych)
  • Akumulator LiPo
  • W zestawie certyfikat kalibracji ISO

Zakres dostawy

  • 1 x Przepływomierz ultradźwiękowy PCE-TDS 200+ M-ICA
  • 2 x czujnik temperatury TF-RA330
  • 1 x czujniki przepływu PCE-TDS 200 M SENSOR (para)
  • Kabel połączeniowy 2 x 5 m
  • 2 x odłączane opaski kablowe
  • 1x zasilacz
  • 1 kabel USB-C
  • 1 x ultradźwiękowy żel kontaktowy
  • 1 x taśma miernicza PCE
  • 1 x walizka z tworzywa sztucznego
  • 1 x instrukcja obsługi
  • 1 x certyfikat kalibracji ISO

Uwagi

Przepływomierz ultradźwiękowy PCE Instruments PCE-TDS 200+ M-ICA z certyfikatem kalibracji ISO o przekonującej jakości | Przepływomierz | Tester ultradźwiękowy | Przepływomierz
|Licznik HVAC

Wymagania systemowe

  • PCE-TDS 200+ M-ICA
