Name: Przeskaźnik HF 3 GHz, PCB Panasonic ARS1012 12 V/DC monostabilny
Brand: Panasonic
SKU: 505400
Availability: InStock

Prostokątny element elektroniczny z napisem 'ARS304H JAPAN', dwa bolce przyłączeniowe u dołu.

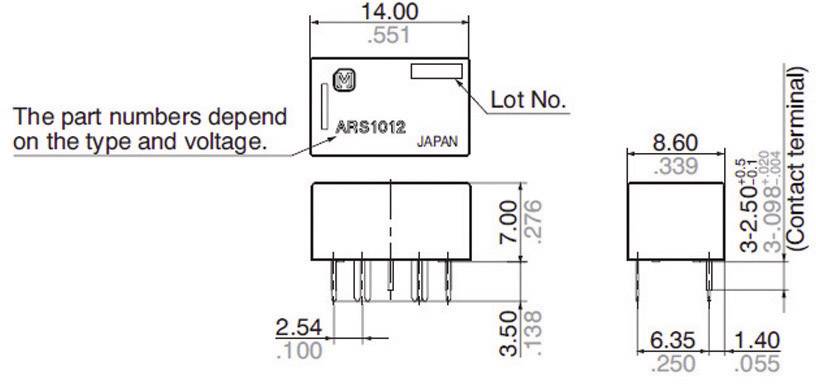

Rysunek techniczny prostokątnego elementu elektronicznego z pinami. Podane są wymiary oraz oznaczenia takie jak 'Lot No.' i 'JAPAN'.

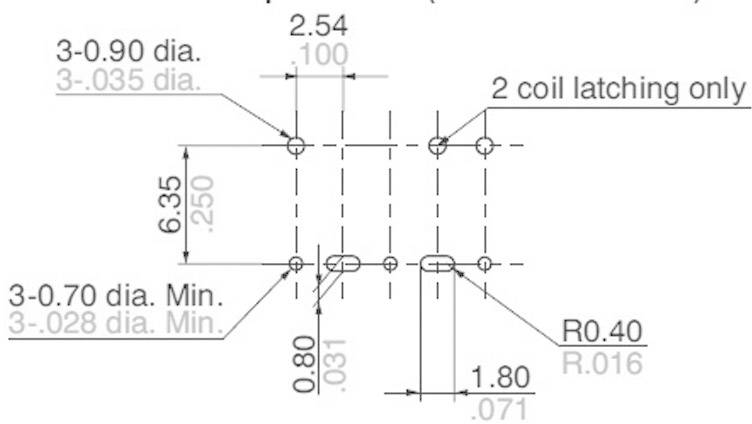

Rysunek techniczny elementu mechanicznego z dokładnymi wymiarami w milimetrach. Przedstawia średnice otworów, odległości, promień oraz uwagi dotyczące mocowania.

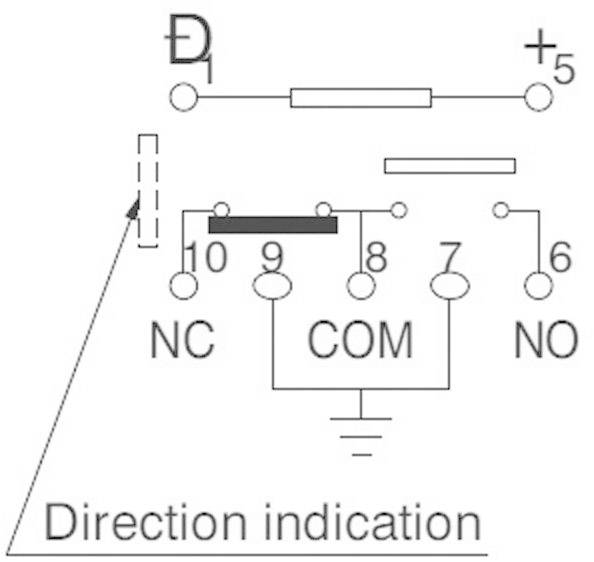

Schemat elektryczny przekaźnika ze stykami: NC, COM, NO oraz diodą D1. Oznaczone punkty zasilania i uziemienia oraz kierunek prądu.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

12 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

1 zestyk przełączny

Maksymalne napięcie przełączania

30 V/DC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 2.11

46 Sztuki

Liczba

Sztuki

Suma (38,99 zł / Sztuka)

38,99 zł

31,70 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

V.S.W.R.: 1,40
Tłumienie wtrącenia: 0,35 dB
Izolacja: 35 dB

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: ARS1012

Napięcie znamionowe cewki: 12 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 720 Ω

Rodzaj styku: 1 zestyk przełączny

Materiał styku: Au (złoto)

Maksymalne napięcie przełączania: 30 V/DC

Maksymalne natężenie przełączania: 0.5 A

Maksymalna moc przełączania: 10 W

Połączenie komponentów: piny lutownicze

Żywotność mechaniczna: 5 x 10⁶

Minimalna temperatura: -40 °C

Maksymalna temperatura: +70 °C

Długość produktu: 14 mm

Szerokość produktu: 8.6 mm

Wysokość produktu: 7.2 mm

Wymiary: (D x S x W) 14 x 8.6 x 7.2 mm

Zawartość: 1 szt.

Specyfikacja: monostabilny

Napięcie znamionowe: 12 V/DC

Moc przełączania: (30 V/DC) 500 mA

Napięcie przełączania: 30 V/DC

Natężenie przełączania: 500 mA

Typ: ARS1012

Temperatura otoczenia: -40 - +70 °C

Do pobrania

Karta katalogowa

Karta katalogowa 505400 Przeskaźnik HF 3 GHz, PCB Panasonic ARS1012 12 V/DC monostabilny

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 505400 Przeskaźnik HF 3 GHz, PCB Panasonic ARS1012 12 V/DC monostabilny

Opis

Panasonic ARS1012 |Przekaźnik wysokiej częstotliwości najnowszej generacji do prawie wszystkich zastosowań wysokiej częstotliwości do 3 GHz. Moc włączenia HF 1 W przy maks.3 GHz. 10 W. Zastosowanie: technika radiowa, pomiarowa, urządzenia odbiorcze, jak odbiorniki satelitarne, sieci bezprzewodowe, przełączniki anten.
