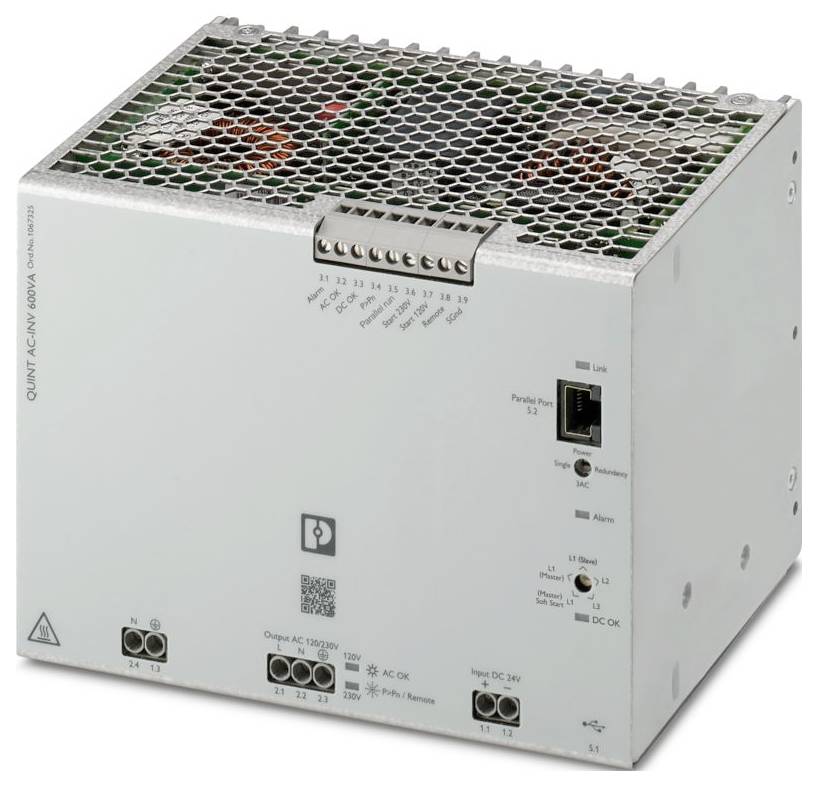

Przetwornica samochodowa Phoenix Contact 1067325 QUINT4-INV/24DC/1AC/600VA/USB 600 VA
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (3275,61 zł / Sztuka)
3275,61 zł
4029,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Dane techniczne
- Rodzina produktów: QUINT INVERTER
- Rodzaj połączenia: RJ45
- Moment dokręcania: 0,5 Nm ... 0,6 Nm
- Szerokość: 180 mm
- Wysokość: 130 mm
- Głębokość: 125 mm
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... 60 °C (> 50 °C: 2,5% / K)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Normy/Przepisy: EN 61000-4-8
- Typ montażu: montaż na szynie DIN
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia: Kategoria przepięcia
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 5 Hz ... 100 Hz, 0,7 g (EN 60068-2-6)
- Końcówka odizolowanego przewodu: 8 mm
- Zakres częstotliwości: 0,15 MHz ... 80 MHz
- Oznaczenie: UL/C-UL Listed UL 61010-2-201
- Klasa ochrony: I
- Napięcie wyjściowe: 24 V
- Liczba interfejsów: 1
- Częstotliwość: 50 Hz; 60 Hz
- Pobór prądu: typ. 23 A; maks. 28 A
- Efektywność:> 86% (prąd przemienny 120 V);> 87% (prąd przemienny 230 V)
- Prąd wyjściowy znamionowy (IN): 5 A (120 V AC); 2,6 A (230 V AC)
- Możliwość połączenia szeregowego: nie
- Maksymalna strata mocy na biegu jałowym: typ. 21 W (120 V AC); typ. 21 W (prąd przemienny 230 V)
- Maksymalna strata mocy przy obciążeniu znamionowym: typ. 72 W (120 V AC); typ. 66 W (prąd przemienny 230 V)
- Możliwość połączenia równoległego: tak; max. 3
- Wejście: ± 1 kV (symetryczne); ± 2 kV (niesymetryczne)
- Pozycja: 3.x
- Połączenie przewodów: Połączenie przewodów
- sztywny: 0,2 mm² ... 1,5 mm²
- Elastyczny: 0,2 mm² ... 1,5 mm²
- Przewód giętki z tulejką, bez osłony plastikowej: 0,2 mm² ... 1,5 mm²
- Elastyczny z końcówką kablową i osłoną plastikową: 0,2 mm² ... 1,5 mm²
- sztywny (AWG): 30 ... 12
- Wyjście: ± 2 kV (symetryczne); ± 4 kV (niesymetryczne)
- Sygnał: 30 A/m
- Oznaczenie połączenia: 3.9
- Funkcja: Masa sygnałowa
- Masa sygnału SGnd: Masa sygnału SGnd
- Potencjał odniesienia: dla wejść sygnałowych i wyjść sygnałowych
- Liczba faz: 1
- Średni czas międzyawaryjny (IEC 61709, SN 29500): 532525 godz. (40 °C)
- Wymiary artykułu: Wymiary artykułu
- Wymiar montażowy: Wymiar montażowy
- Materiał obudowy: metal
- Wysokość operacyjna: ≤ 3000 m (> 2000 m: 0,6% / 100 m)
- Maksymalna dopuszczalna wilgotność (praca): ≤ 95%
- Wstrząsy: 20 g na każdy kierunek przestrzenny (EN 60068-2-27)
- UL: UL
- Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC 2014/30/UE
- Dyrektywa niskonapięciowa: Zgodność z dyrektywą niskonapięciową 2014/35/UE
- Wyładowanie statyczne: Wyładowanie statyczne
- Wyładowanie kontaktowe: ± 6 kV
- Wyładowanie w powietrzu: ± 8 kV
- Uwaga: Kryterium A (B dla USB)
- Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
- Natężenie pola testowego: 10 V/m
- Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
- Naprężenie udarowe: Naprężenie udarowe
- Zakłócenia przewodzone: Zakłócenia przewodzone
- Pole magnetyczne o częstotliwości związanej z energią: Pole magnetyczne o częstotliwości związanej z energią
- Kryteria: Kryteria
- Kryterium A: Normalne zachowanie podczas pracy w określonych granicach.
- Kryterium B: Tymczasowe upośledzenie działania urządzenia, które urządzenie koryguje samoczynnie.
- Współczynnik mocy (cos phi): 0,8
- Obniżanie wartości znamionowych: 50 °C ... 60 °C (2,5%/K)
- Współczynnik szczytu: 2,8
- Odległość montażu w prawo/lewo: 0 mm / 0 mm
- Odległość montażowa góra/dół: 50 mm / 50 mm
- Moc pozorna: 600 VA
- Napięcie wejściowe: 24 V DC
- Emisja zakłóceń: Emisja zakłóceń zgodnie z normą EN 61000-6-4
- Odporność na zakłócenia: Odporność na zakłócenia zgodnie z normą EN 61000-6-2
- Ciągły prąd obciążenia: ≤ 20 mA
- Nazewnictwo i sygnalizacja: praca równoległa
- Interfejs: Port równoległy
- Mechanizm blokujący: hak zatrzaskowy
- Fizyka transmisji: USB 2.0
- Wyjście sygnału DC OK: Wyjście sygnału DC OK
- Typ sygnalizacji: Czerwona dioda LED
- EN 61010-2-201: II
- Współczynnik całkowitej dyspersji (THD):< 3% (obciążenie liniowe);< 8% (obciążenie nieliniowe)
- Typ napędu: łeb śruby: rowek L
- Zakres napięcia wejściowego DC: 20 V DC ... 30 V DC
- Separacja potencjałów: tak
- Maksymalna długość kabla: 3 m
- Kształt napięcia wyjściowego: czysta fala sinusoidalna
- Częstotliwość znamionowa wyjściowa: 60 Hz 50 Hz ±0,5%
- Moc wyjściowa: 480 W
- Przeciążalność pracy sieci: 105% (ciągła); 120% ... 150% (20 s / 5 s, następnie wyłączenie)
- Ogranicznik prądu elektronicznego:> 2,5 x WEJŚCIE (> (200 milisekund)
- Cechy: zamykany na klucz
- Początek sygnału wejściowego: Początek sygnału wejściowego
- Niski sygnał: Połączenie z SGnd za pomocą< 2,7 kΩ
- Wysoki sygnał: Otwarty (> 35 kΩ między przewodem zdalnym a SGnd)
- Zdalne wejście sygnału: Zdalne wejście sygnału
- Wyjście sygnału AC OK: Wyjście sygnału AC OK
- Wyjście przełączające: wyjście tranzystorowe, aktywne
- Wskaźnik stanu LED: czerwony
- Wyjście sygnału alarmowego: Wyjście sygnału alarmowego
- Wyjście sygnału P> PN: Sygnał wyjściowy P> PO POŁUDNIU
- Równoległy przebieg sygnału wyjściowego: Równoległy przebieg sygnału wyjściowego
- Napięcie wejściowe
20 - 30 V/DC
- Rodzaj produktu
Falownik DC/AC
- Typ sygnału wyjsciowego
Fala sinusoidalna
- Napięcie wyjściowe
120 V/AC
230 V/AC
24 V
600 VA
- Napięcie wejściowe
24 V/DC
- Częstotliwość prądu wyjściowego
60 Hz, 50 Hz
- Prąd wejściowy (max)
28 A
- Waga
2.525 kg
- Szerokość produktu
180 mm
- Wysokość produktu
130 mm
- Głębokość produktu
125 mm
- Model katalogowy producenta
QUINT4-INV/24DC/1AC/600VA/USB
IP20
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3562927 Przetwornica samochodowa Phoenix Contact 1067325 QUINT4-INV/24DC/1AC/600VA/USB 600 VA
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562927 Przetwornica samochodowa Phoenix Contact 1067325 QUINT4-INV/24DC/1AC/600VA/USB 600 VA
Opis
FALOWNIK QUINT, montaż na szynie DIN, wejście: 24 V DC, wyjście: 1 AC / 600 VA, czysta fala sinusoidalna.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
