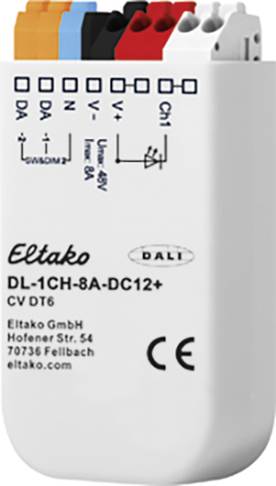

Regulator natężenia oświetlenia Eltako 33000015
EAN:
Numer producenta
Numer produktu
17 Sztuki
Pokaż produkty alternatywne
Liczba
Suma (430,08 zł / Sztuka)
430,08 zł
529,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Regulator natężenia oświetlenia
- Do montażu oprawy i gniazda UP
- Prąd przyłączeniowy 8 A.
- Do sterowania modułami LED napięcia stałego (CV)
Dane techniczne
- Napięcie robocze: Od 18 do 48 V DC
- Rodzaj produktu
Ściemniacz LED
- Napięcie robocze
48 V
- Moc przyłączeniowa (max.)
384 W
- Dobry do
Lampa LED
- Wyłącznik lampy LED
384 W
- Kolor
szary
- Wymiary
(D x S x W) 15 x 33 x 59 mm
- Długość produktu
15 mm
- Szerokość produktu
33 mm
- Wysokość produktu
59 mm
- Ilość kanałów
1
- Głębokość produktu
15 mm
IP20
- Rodzaj komunikacji
kablowy
- Rodzaj montażu
do wkładania w puszkę podtynkową
- Seria
Eltako
- Zasilanie
przez magistralę systemową
- Sposób montażu
do wbudowania
podtynkowy
- Maksymalne natężenie przełączania
8 A
Other
Basic element
Push button
Grey
TRUE
Push-in clamp
Untreated
0.12 W
Thermoplastic
Plastic
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
12-48 V
9.5-22.5 V
FALSE
Matt
IP20
1.5-1.5 mm²
33 mm
59 mm
15 mm
FALSE
FALSE
FALSE
15 mm
FALSE
384-384 W
FALSE
FALSE
FALSE
384 W
TRUE
- UKCA
tak
Do pobrania
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2256240 Regulator natężenia oświetlenia Eltako 33000015
Opis
1-kanałowy ściemniacz LED DALI do montażu oprawy i gniazda UP. Straty w trybie Stand by tylko 0,12 W. Nadaje się do sterowania modułami LED o napięciu stałym (CV) o napięciu roboczym od 12 V do 48 V.
SW&Dim lub SwitchDim2: Praca za pomocą 1 lub 2 wejść przycisku umożliwia sterowanie jasnością bez DALI, alternatywnie funkcja korytarzy do bezpośredniego sterowania z czujnikiem ruchu. Zakres przyciemniania 0.1%-100% Przełączanie częstotliwości PWM (122Hz / 244Hz / 488Hz / 976Hz). Napięcie zasilania od 12 V do 48 V DC. Maks. Prąd przyłączeniowy 8 A Wysoki stopień sprawności konfiguracji za pomocą oprogramowania DALI-Cockpit i interfejsu DALI-USB. Tryby pracy: Kanał wyjściowy jest sterowany przez adres DALI (Device typ 6). Alternatywnie obsługa może odbywać się za pomocą jednego (SW&Dim) lub dwóch wejść przycisku (SwitchDim2): SwD1, SW&Dim: Jasność. Krótkie naciśnięcie przycisku: Włączanie / wyłączanie. Długie naciśnięcie przycisku: Ściemnianie. SwD2: Wyłącznik scenerii (krótkie naciśnięcie przycisku) Jeśli wejście SwD1 będzie aktywne przez 2 minuty, nastąpi przełączenie na tryb funkcji korytarza. Ten tryb pracy pozostaje aktywny aż do odłączenia urządzenia od napięcia zasilającego (po PowerUp: Praca poprzez SwD1/SwD2). Funkcja korytarza: Tryb ze zintegrowanym automatem schodowym (np.: Do prostej kontroli stykiem przekaźnika jednego lub kilku czujników ruchu). Po naciśnięciu wejścia następuje włączenie wartości Max. Po spadku sygnału wejściowego jasność pozostaje na tej wartości przez czas zatrzymania przed obniżeniem jej do wartości pośredniej. Po upływie czasu zatrzymania wartości pośredniej wartość podstawowa jasności zostaje ponownie przywrócona. Po ponownym przerozmawianiu wejścia proces rozpoczyna się z przodu. Dzięki oprogramowaniu do kokpitu DALI można skonfigurować 1-kanałowy ściemniacz LED. Można ustalić przynależność grupy, a także skonfigurować wartości sceny i parametry DALI (wyświetlane parametry odpowiadają stany fabrycznym). Ustawienie fabryczne: Przed pierwszym adresowaniem urządzenie może być sterowane poprzez adresy grup G0. To wstępnie ustawione przyporządkowanie grup jest usuwane podczas adresowania, następnie można dokonać dowolnego przydziału grupy w kokpicie DALI. Poprzez wysłanie polecenia DALI Reset, wartości zdefiniowane w standardzie DALI.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
SW&Dim lub SwitchDim2: Praca za pomocą 1 lub 2 wejść przycisku umożliwia sterowanie jasnością bez DALI, alternatywnie funkcja korytarzy do bezpośredniego sterowania z czujnikiem ruchu. Zakres przyciemniania 0.1%-100% Przełączanie częstotliwości PWM (122Hz / 244Hz / 488Hz / 976Hz). Napięcie zasilania od 12 V do 48 V DC. Maks. Prąd przyłączeniowy 8 A Wysoki stopień sprawności konfiguracji za pomocą oprogramowania DALI-Cockpit i interfejsu DALI-USB. Tryby pracy: Kanał wyjściowy jest sterowany przez adres DALI (Device typ 6). Alternatywnie obsługa może odbywać się za pomocą jednego (SW&Dim) lub dwóch wejść przycisku (SwitchDim2): SwD1, SW&Dim: Jasność. Krótkie naciśnięcie przycisku: Włączanie / wyłączanie. Długie naciśnięcie przycisku: Ściemnianie. SwD2: Wyłącznik scenerii (krótkie naciśnięcie przycisku) Jeśli wejście SwD1 będzie aktywne przez 2 minuty, nastąpi przełączenie na tryb funkcji korytarza. Ten tryb pracy pozostaje aktywny aż do odłączenia urządzenia od napięcia zasilającego (po PowerUp: Praca poprzez SwD1/SwD2). Funkcja korytarza: Tryb ze zintegrowanym automatem schodowym (np.: Do prostej kontroli stykiem przekaźnika jednego lub kilku czujników ruchu). Po naciśnięciu wejścia następuje włączenie wartości Max. Po spadku sygnału wejściowego jasność pozostaje na tej wartości przez czas zatrzymania przed obniżeniem jej do wartości pośredniej. Po upływie czasu zatrzymania wartości pośredniej wartość podstawowa jasności zostaje ponownie przywrócona. Po ponownym przerozmawianiu wejścia proces rozpoczyna się z przodu. Dzięki oprogramowaniu do kokpitu DALI można skonfigurować 1-kanałowy ściemniacz LED. Można ustalić przynależność grupy, a także skonfigurować wartości sceny i parametry DALI (wyświetlane parametry odpowiadają stany fabrycznym). Ustawienie fabryczne: Przed pierwszym adresowaniem urządzenie może być sterowane poprzez adresy grup G0. To wstępnie ustawione przyporządkowanie grup jest usuwane podczas adresowania, następnie można dokonać dowolnego przydziału grupy w kokpicie DALI. Poprzez wysłanie polecenia DALI Reset, wartości zdefiniowane w standardzie DALI.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
