Sciemniacz

Odcięte elektronicznie

Aby móc wyciąć niewymaganą część napięcia zmiennego, istnieją dwa warianty przełączania:

Uwaga: W trakcie rozwoju technicznego, najnowocześniejsze ściemniacze są teraz również wyposażone w tranzystory Power MOSFET lub IGBT. Nawet jeśli w ten sposób koszty techniczne są znacznie większe, a cena jest nieco wyższa. W połączeniu z sprytną elektroniką sterującą, zakres zastosowania tej ściemniaczy jest znacznie zwiększony. Ponieważ w ten sposób można przyciemnić znacznie więcej różnych lamp.

Jaki ściemniacz pasuje do jakich żarówek?

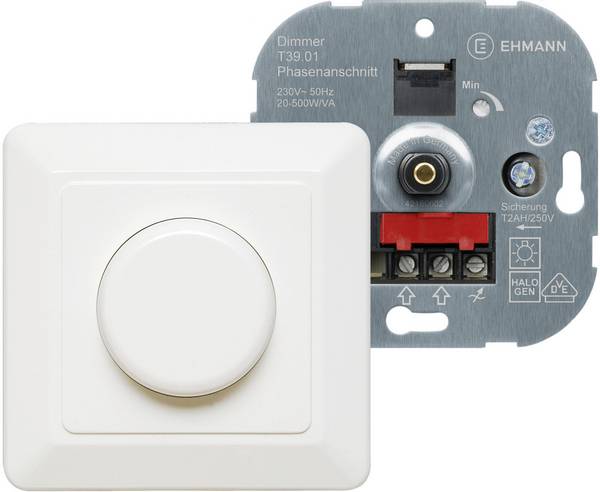

Litera R: Litera ta oznacza obciążenie rezystancyjne Zaliczają się do nich żarówki czy też wysokonapięciowe lampy halogenowe. Zamiast tego oznakowania używa się często okręgu o znaku X jako symbolu żarówki. Z reguły ściemniacze te to ściemniacze z możliwością regulacji kąta fazowego.

Litera L: Litera ta oznacza obciążenie indukcyjne. Do obciążeń indukcyjnych zalicza się konwencjonalne transformatory halogenowe w wersji zwijanej, jak np. transformatory Block lub transformatory toroidalne. Można również regulować silniki elektryczne o napięciu 230 V, jeżeli moc silnika nie przekracza maksymalnej mocy ściemniacza. Również w przypadku tych ściemniaczy z reguły chodzi o ściemniacz fazowy.

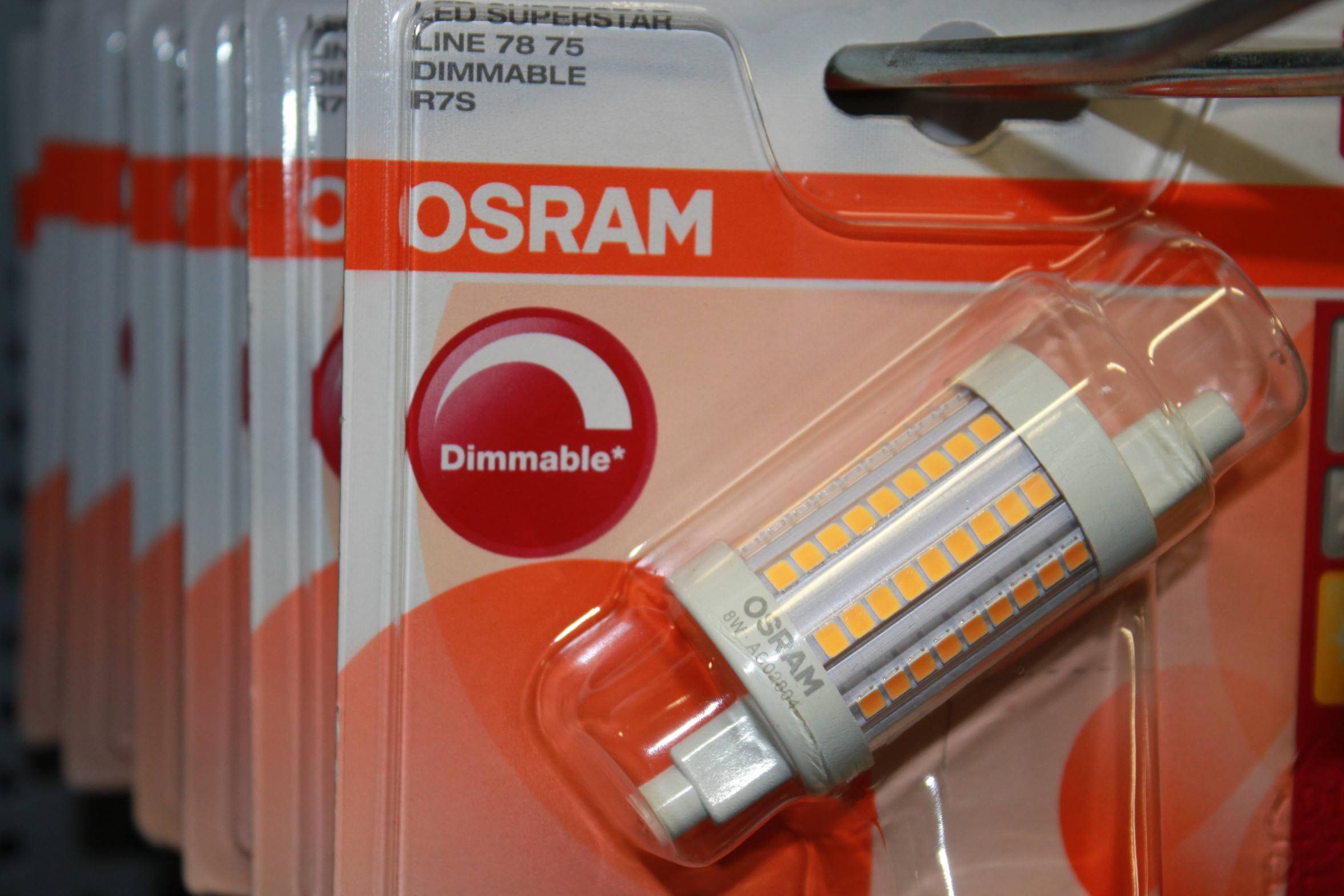

Litera C: Ta litera oznacza obciążenie pojemnościowe, takie jak elektroniczne transformatory halogenowe lub stateczniki elektroniczne. Za pomocą tych ściemniaczy można również stosować lampy LED, jeśli źródła światła LED są wyraźnie oznaczone jako nadające się do ściemniania. Ściemniacze są zwykle ściemniaczami odcinakowymi fazy.

Jakie są rodzaje ściemniaczy?

Ściemniacz w sektorze mieszkaniowym i biznesowym ma różne formy i cechy. Są one zainstalowane na stałe w oprawach oświetleniowych, mogą być stosowane w puszkach przyłączeniowych lub w rozdzielnicach instalacyjnych. W przypadku lamp mobilnych chętnie używa ściemniaczy liniowych, które są bezpośrednio zintegrowane z przewodem przyłączeniowym.
Poniższa tabela przedstawia najważniejsze i najczęściej używane rodzaje ściemniaczy i pomaga znaleźć odpowiedni ściemniacz.

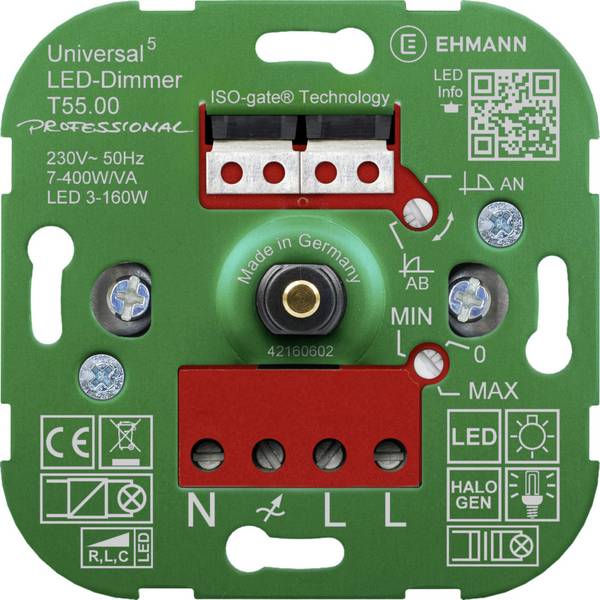

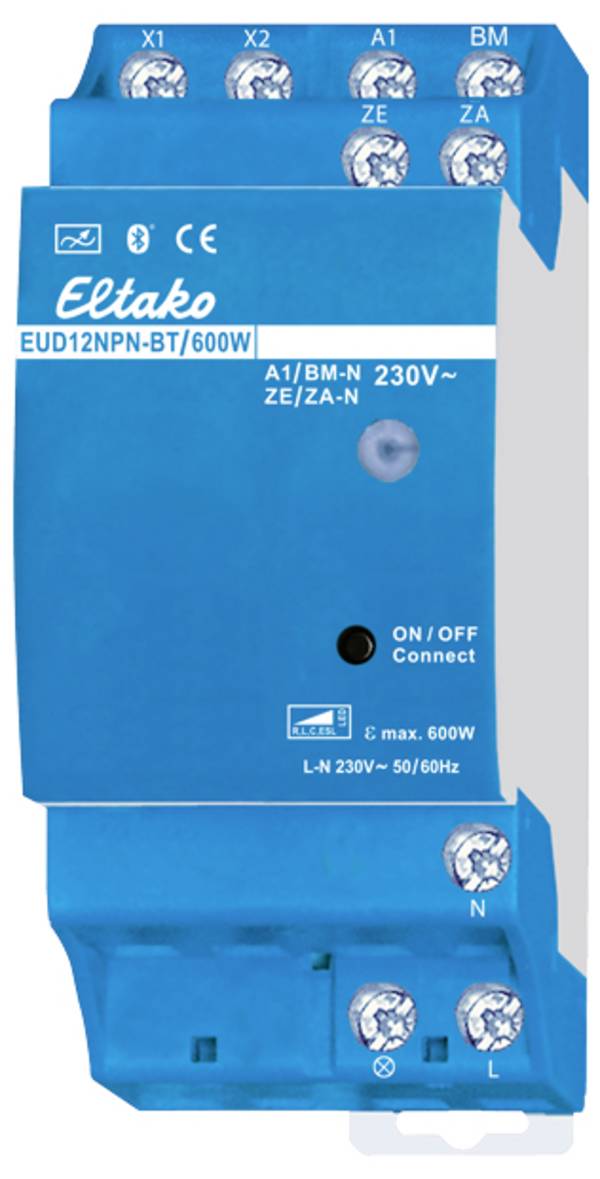

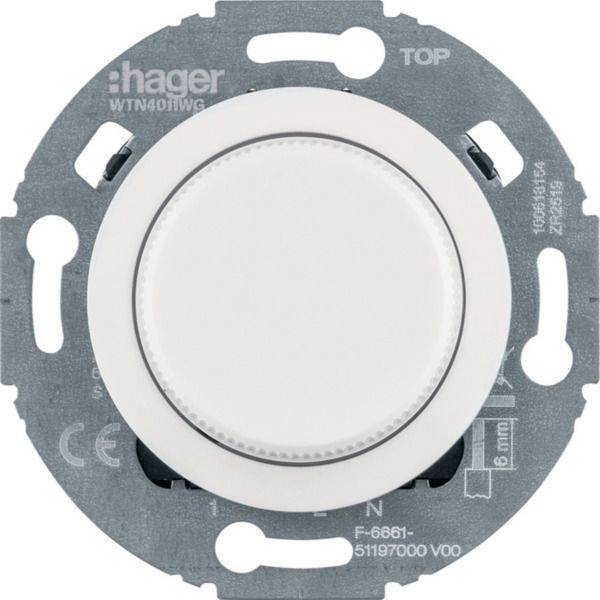

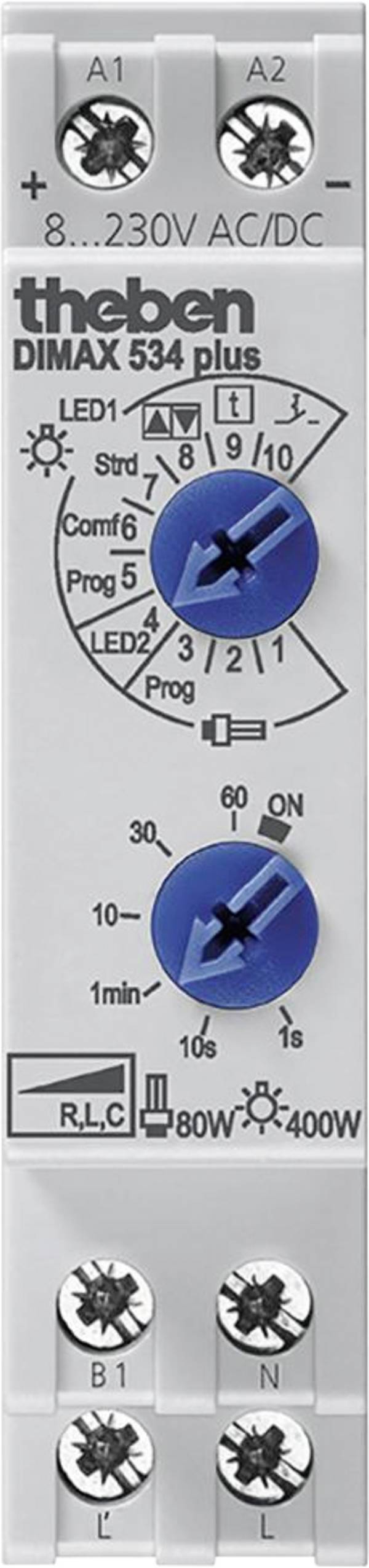

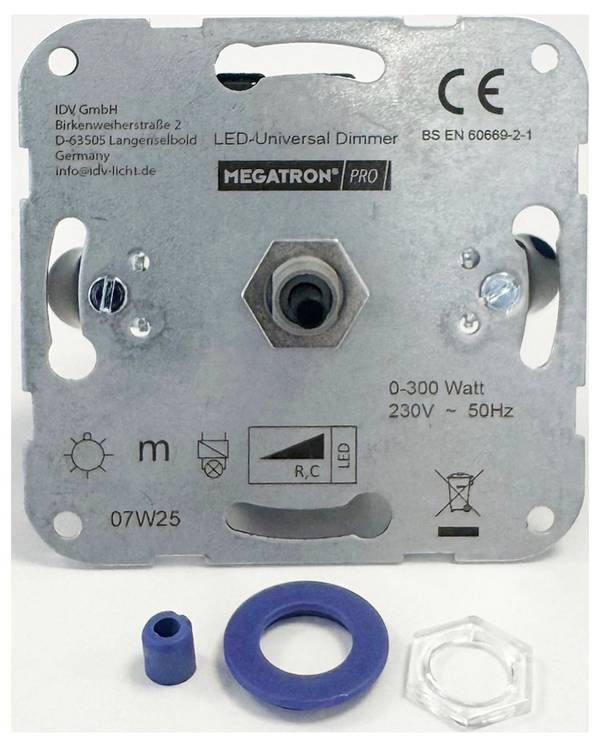

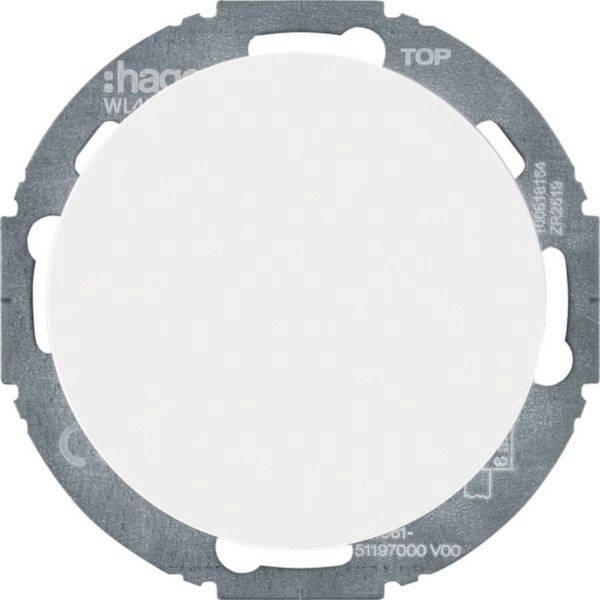

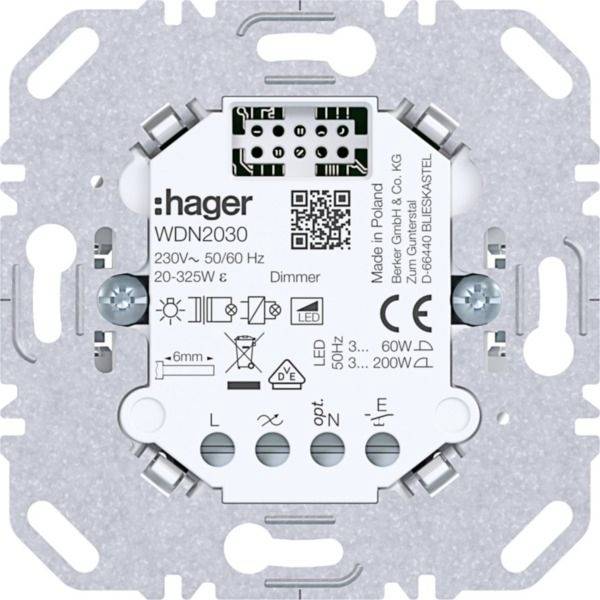

Ściemniacz uniwersalny

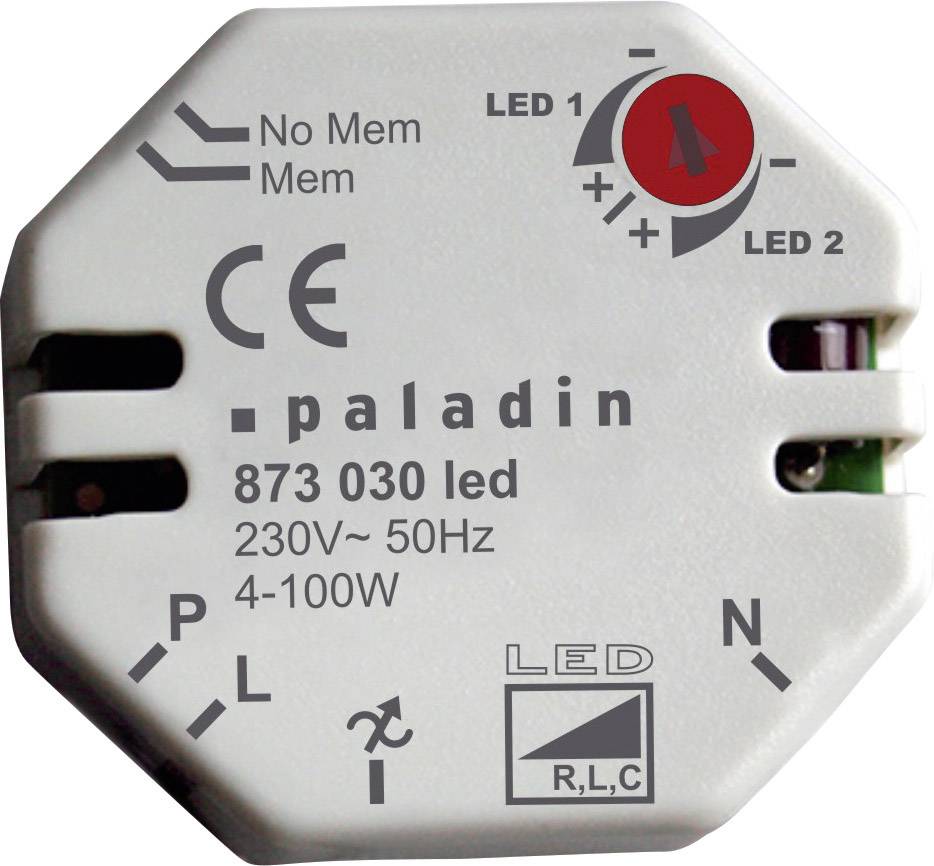

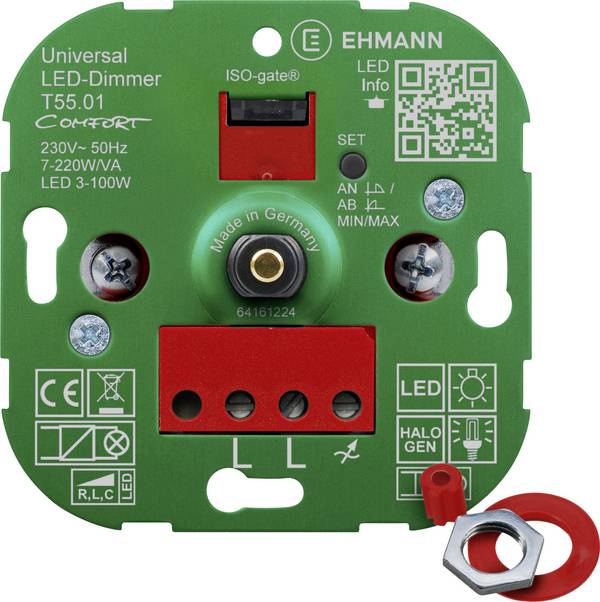

Ten typ ściemniacza jest jedną z najbardziej dostępnych opcji przyciemniania, które można stosunkowo łatwo zainstalować. Prawie wszystkie rodzaje obciążenia można przyciemnić jednym urządzeniem tego rodzaju. Ściemniacz mierzy przy użyciu automatycznie charakterystykę podłączonego obciążenia. Następnie wykorzystują odpowiednią zasadę do ściemniania.

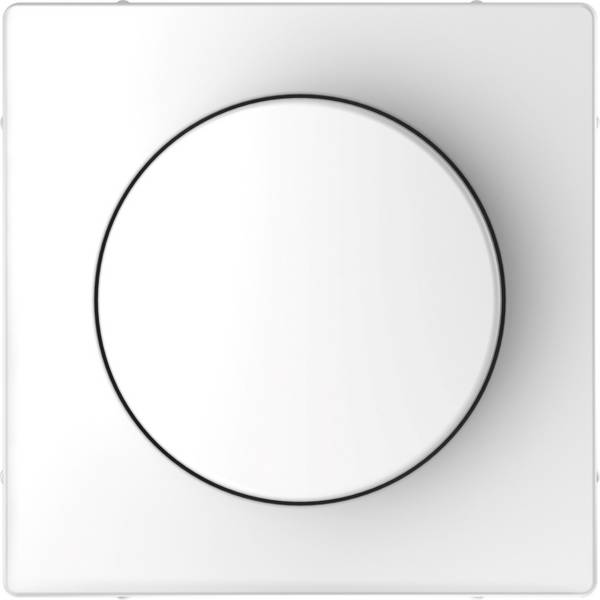

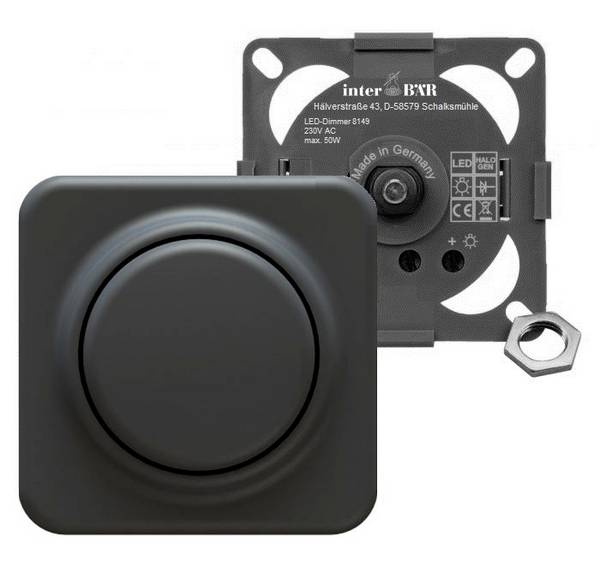

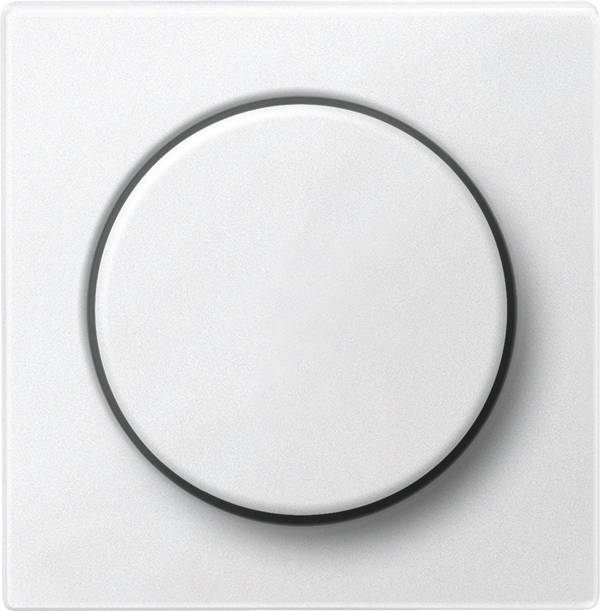

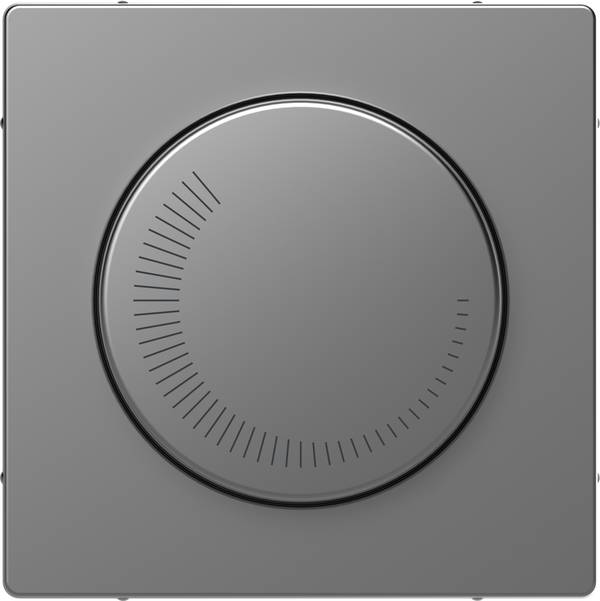

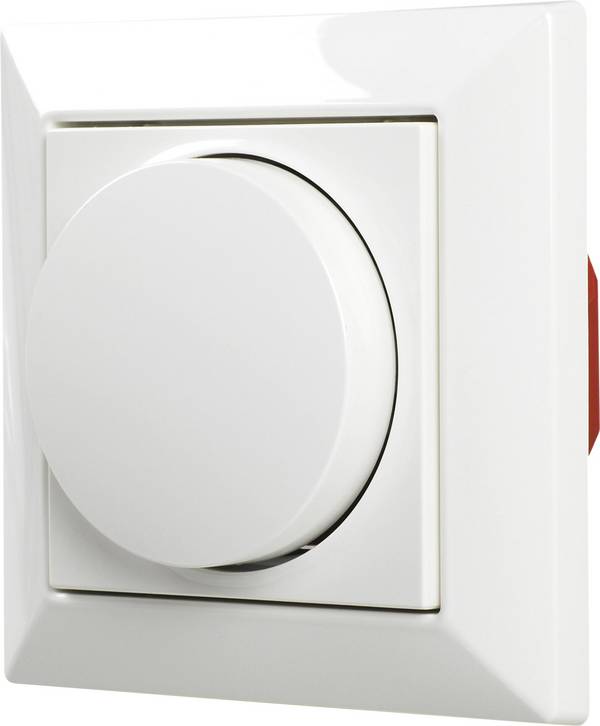

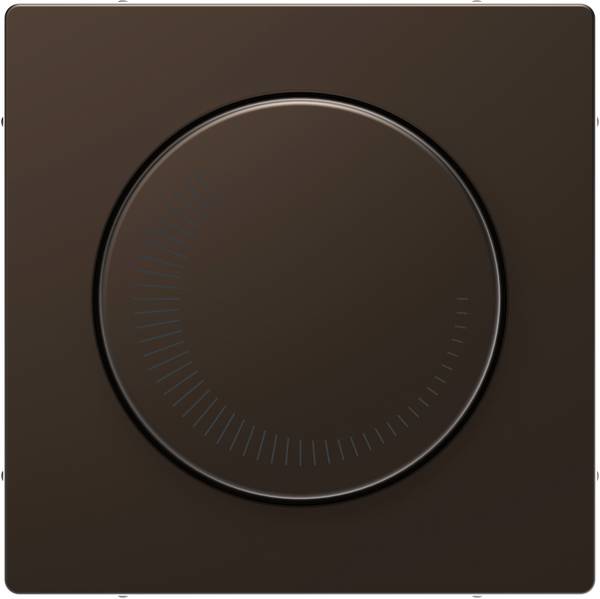

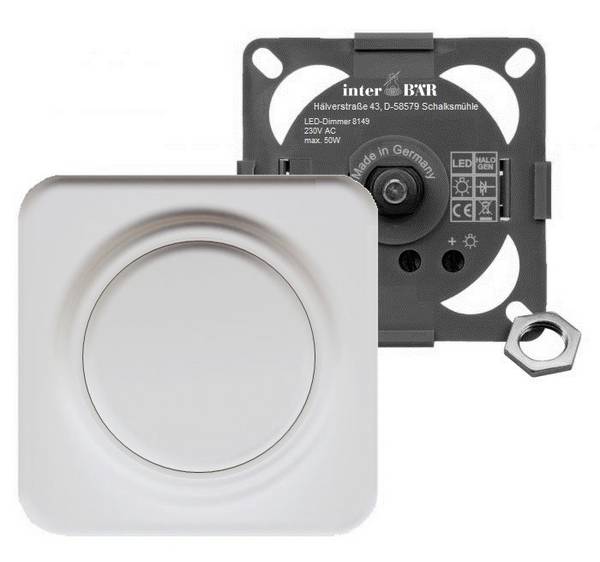

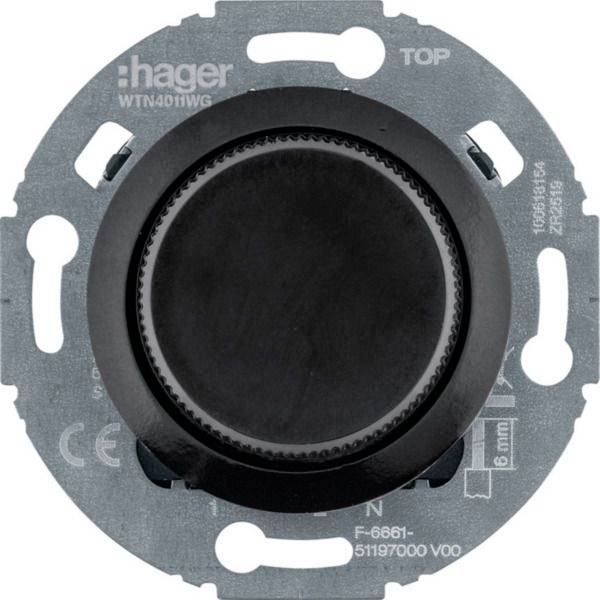

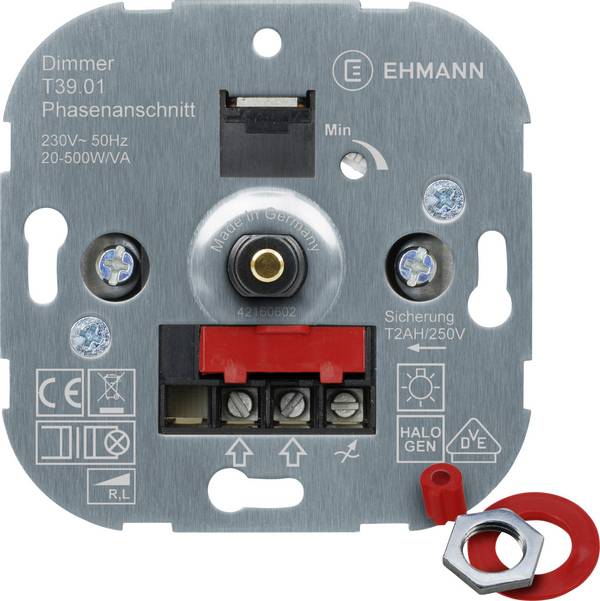

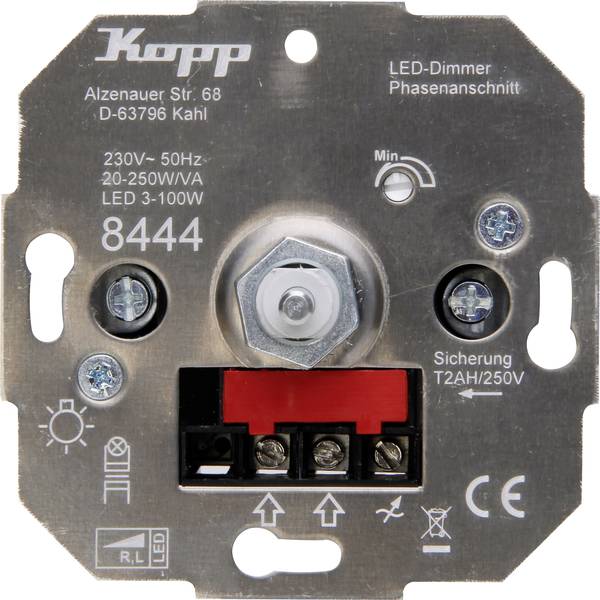

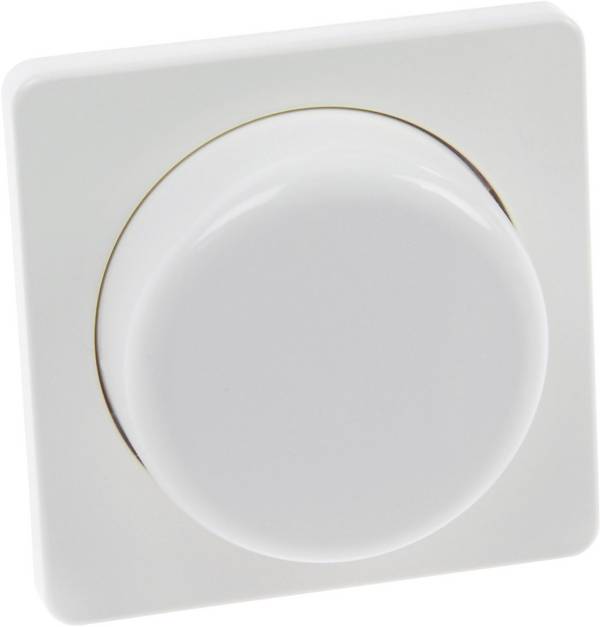

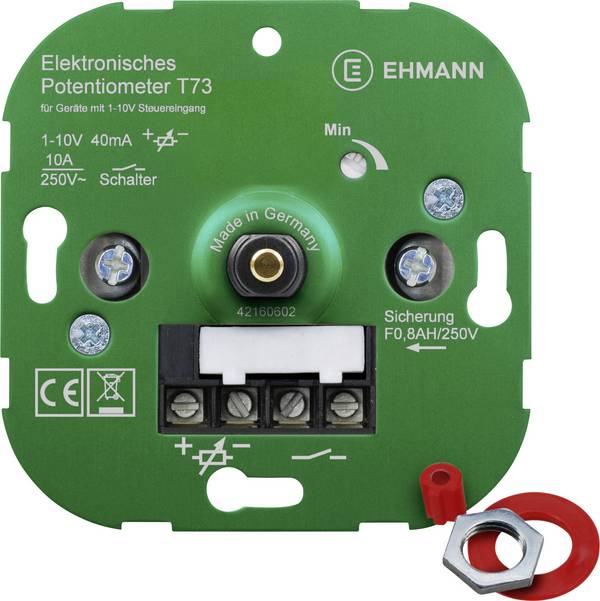

Ściemniacz obrotowy i dotykowy

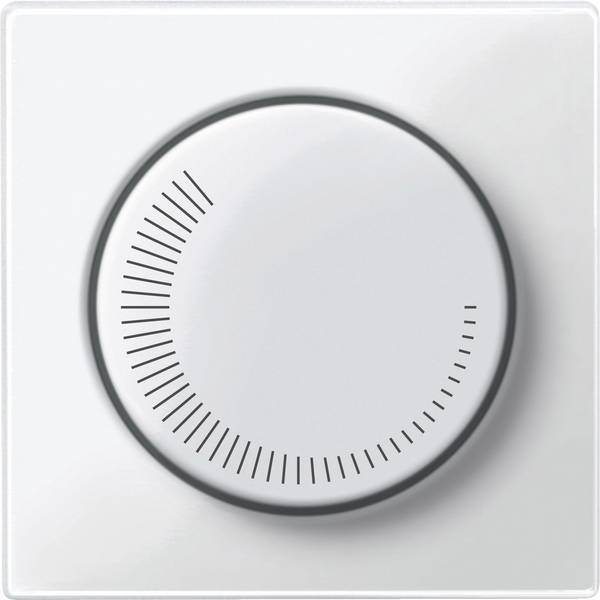

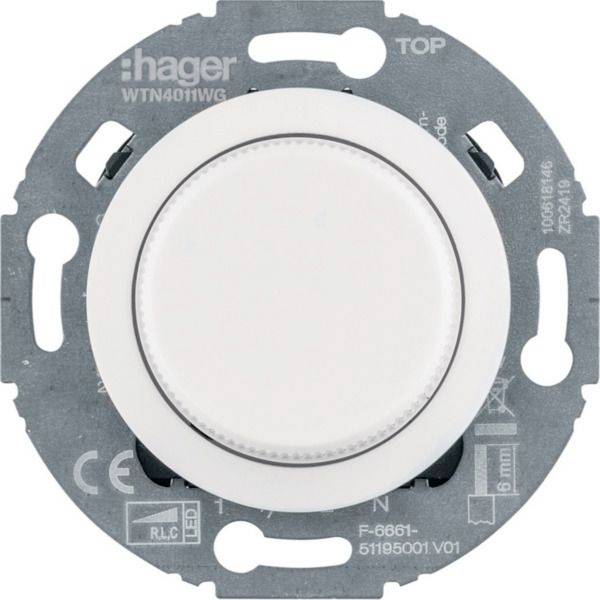

W przypadku tych dwóch rodzajów ściemniaczy rozróżnia się rodzaj obsługi. W przypadku ściemniacza obrotowego za pomocą pokrętła można regulować bezstopniowo jasność lamp sufitowy lub innych lamp. Naciskając pokrętło ściemniacza można włączyć lub wyłączyć oświetlenie.
W przypadku ściemniacza dotykowego można znaleźć przełącznik rodzaju przełącznika, który może być obsługiwany na dwa różne sposoby. Długie naciśnięcie przycisku zwiększa lub zmniejsza intensywność oświetlenia. Po krótkim naciśnięciu przycisku światło zostanie całkowicie włączone lub wyłączone.

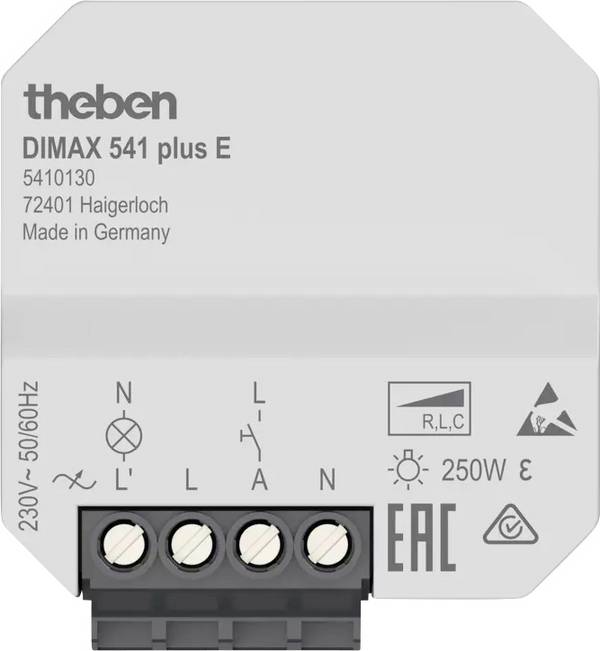

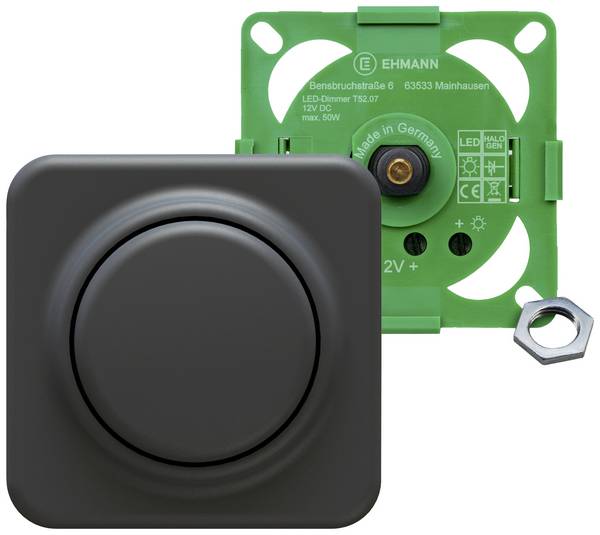

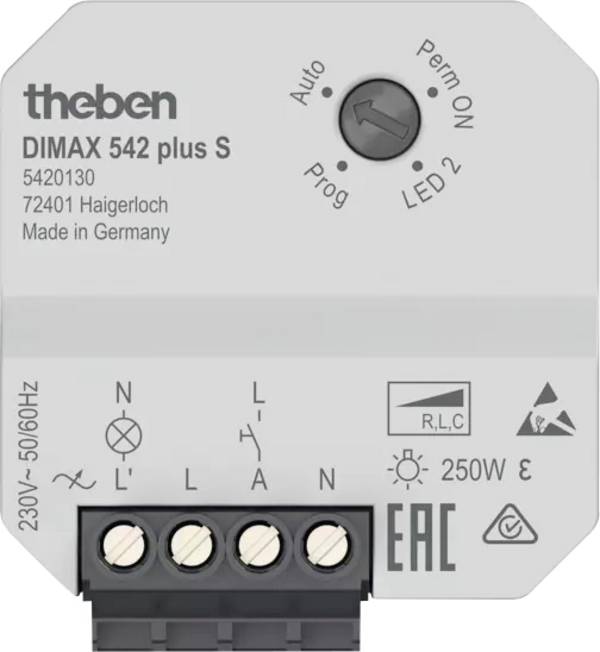

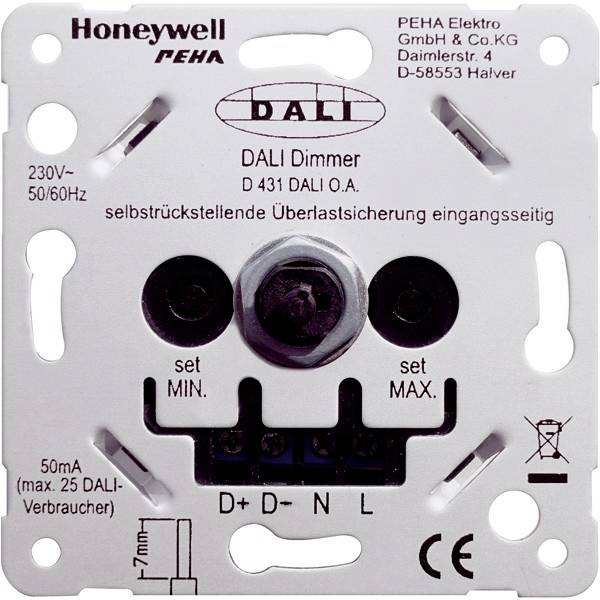

Regulator natynkowy i podtynkowy

Dzięki tym określeniami możliwe jest rozróżnienie w zależności od sposobu instalacji. Ściemniacz podtynkowy, jak sugeruje nazwa, jest ukryty w tak zwanej puszce podtynkowej z instalacją elektryczną do przełącznika pod tynkiem ściany. Natomiast ściemniacz natynkowy nie jest chowany w ścianie, lecz można go łatwo zamontować na ścianie.

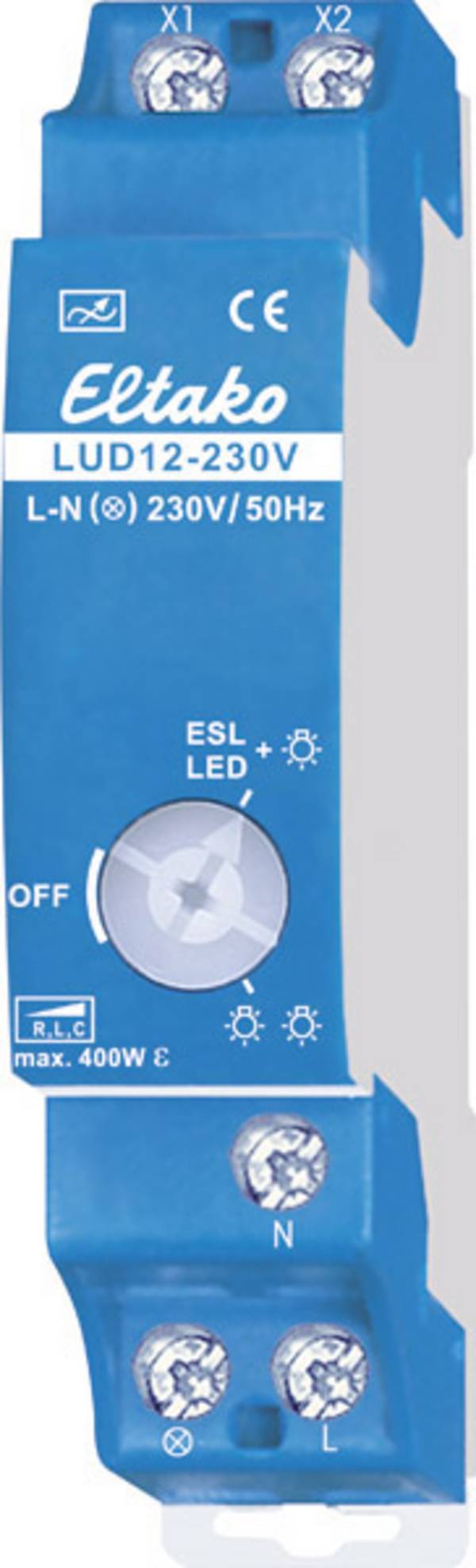

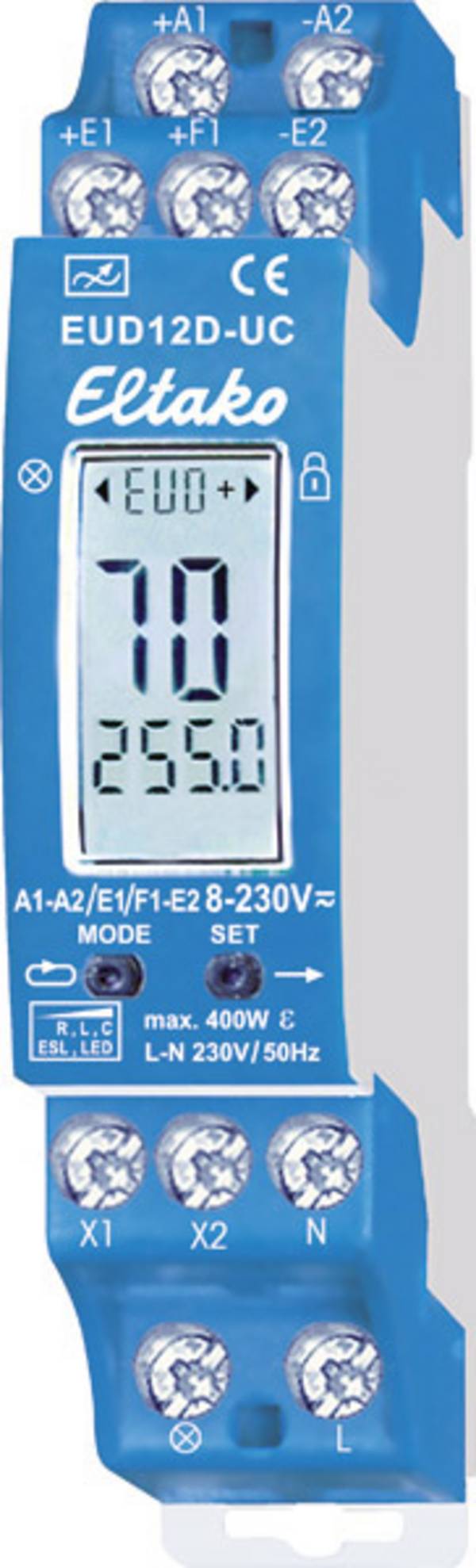

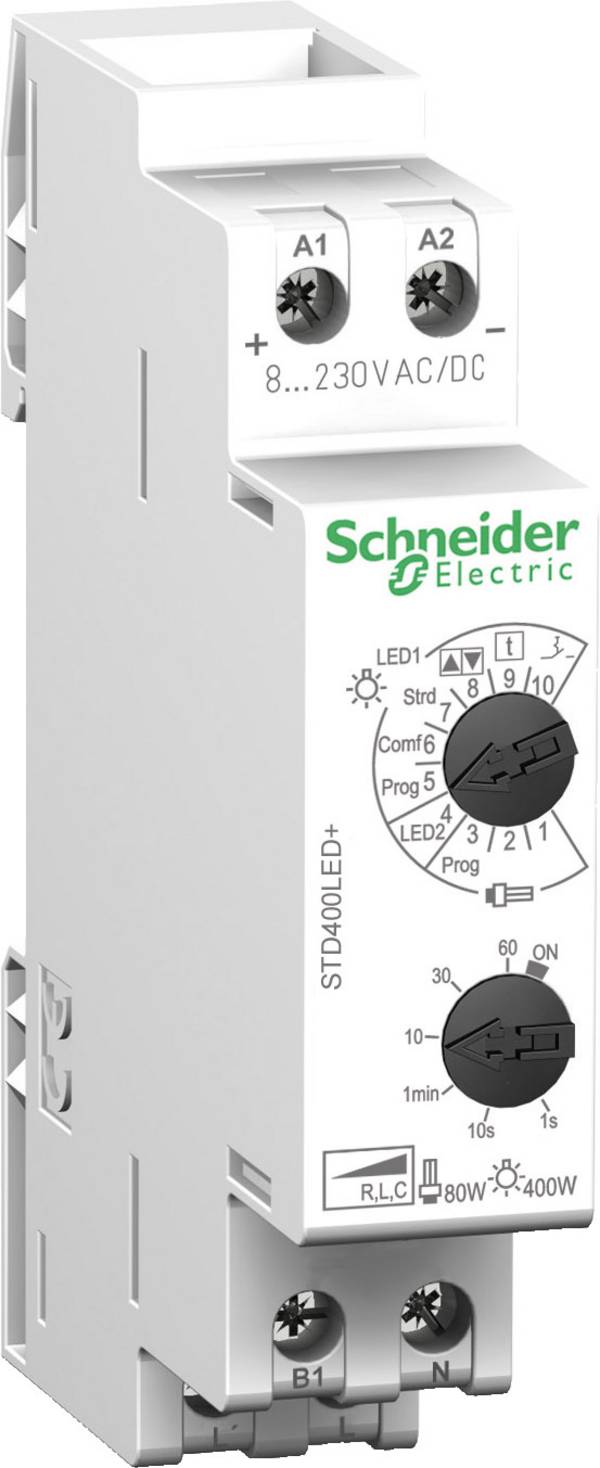

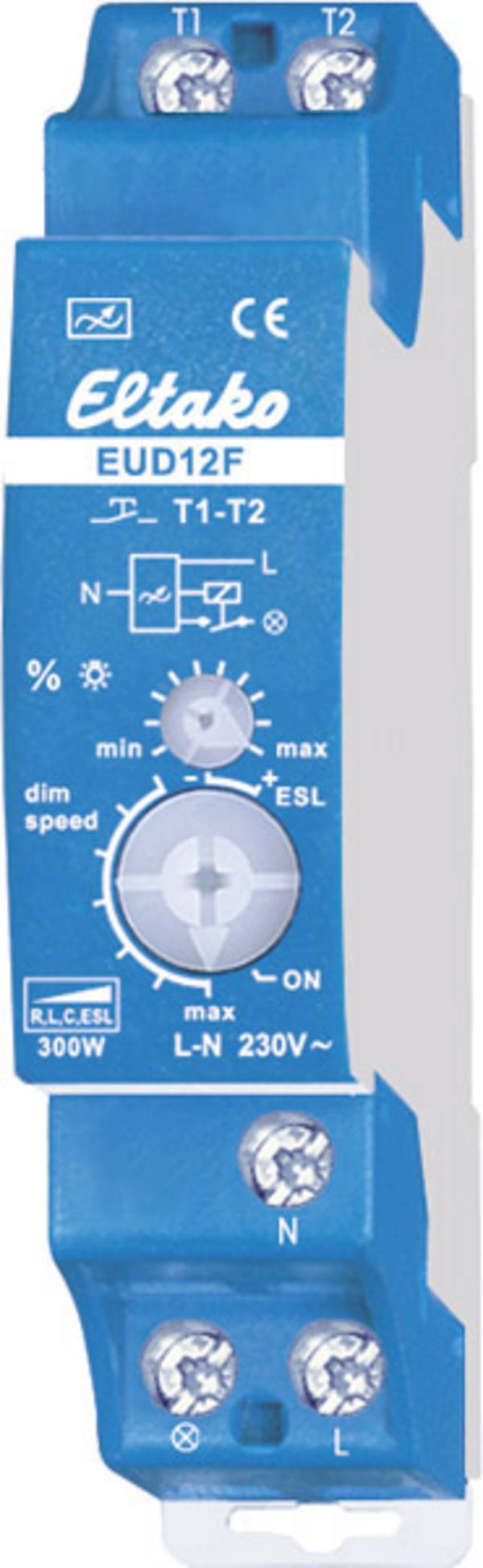

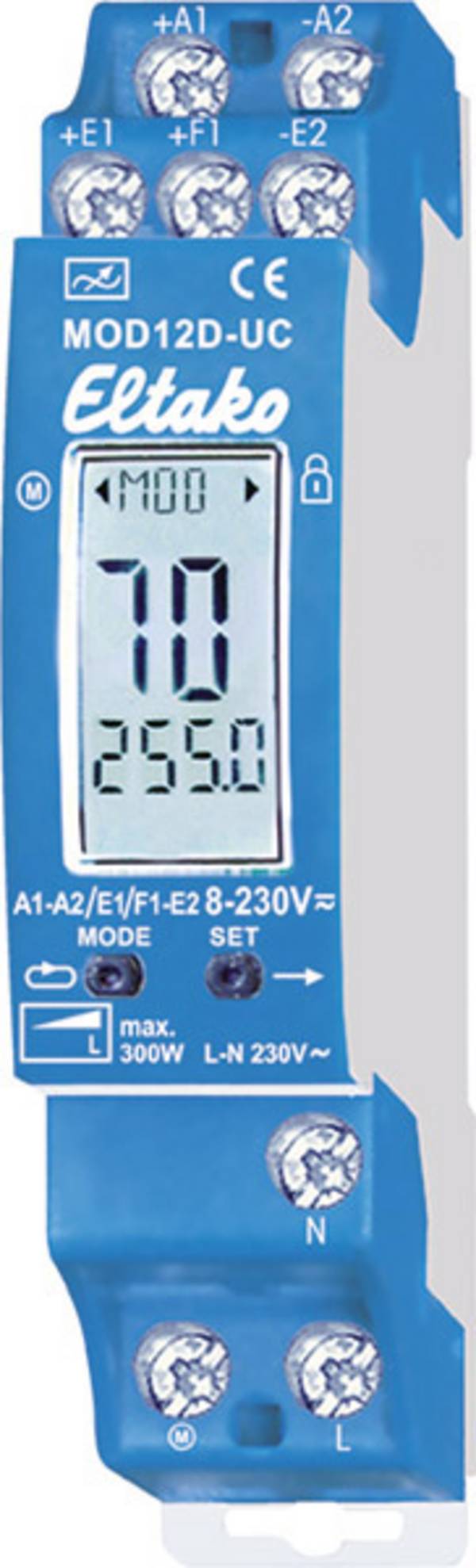

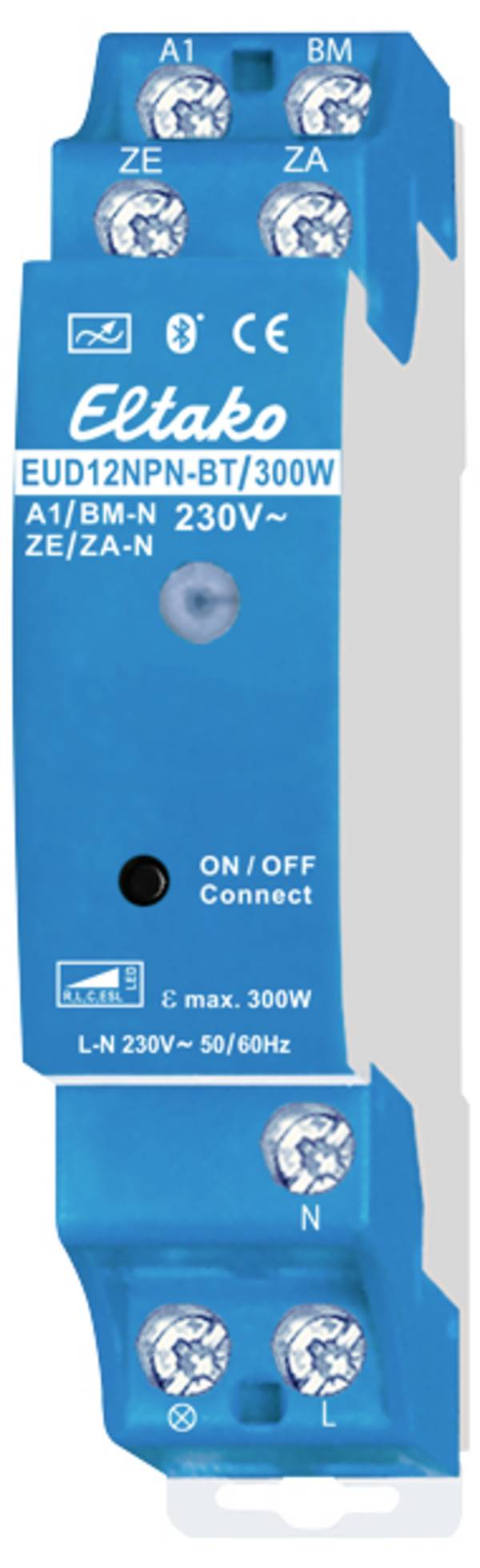

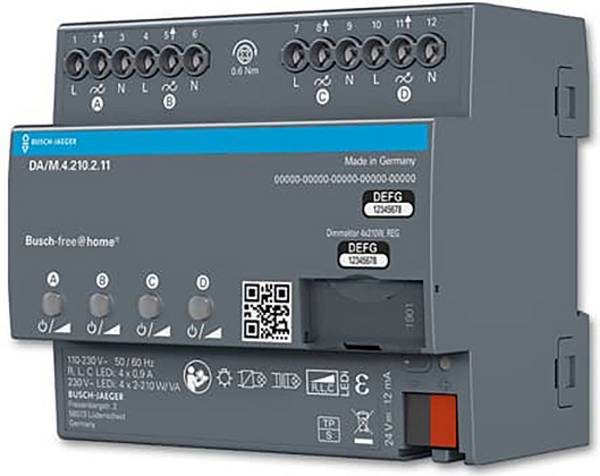

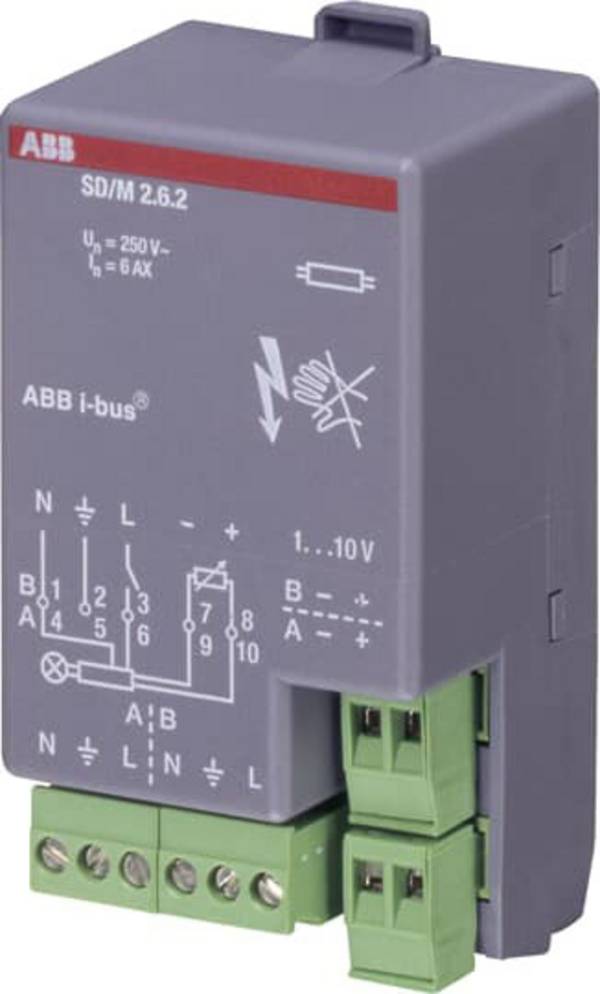

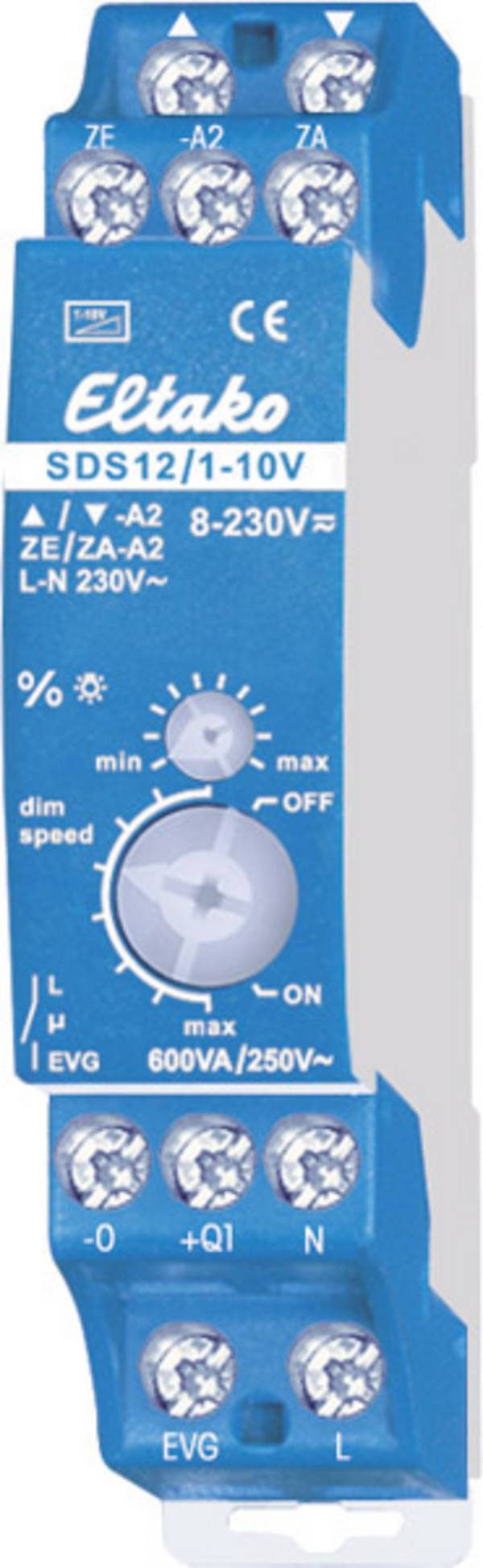

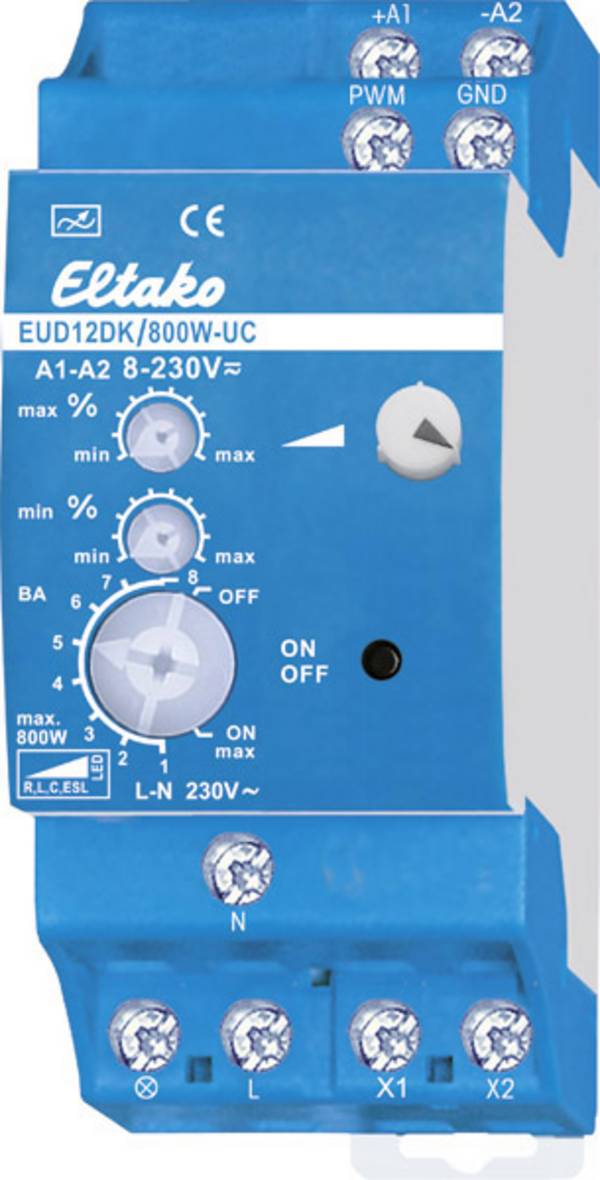

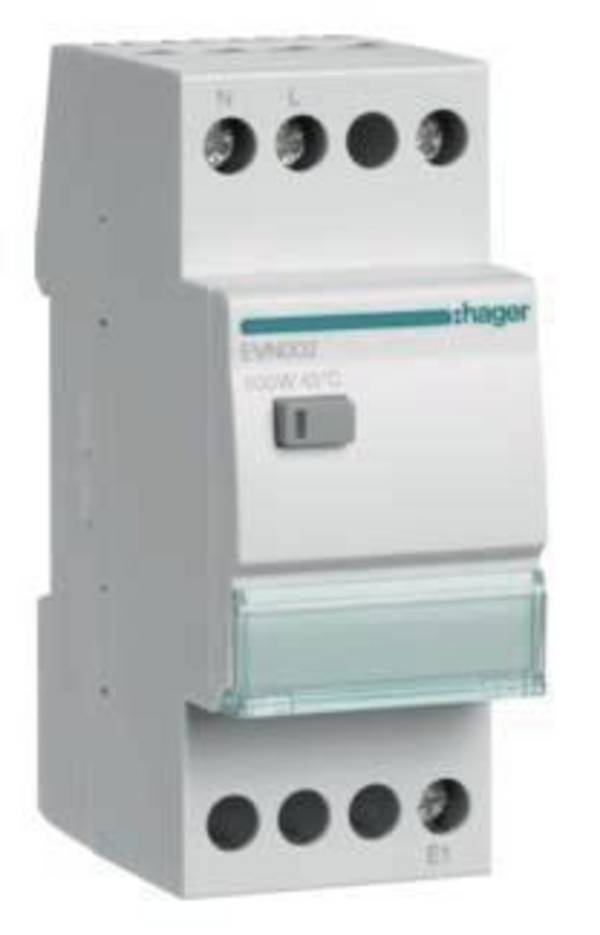

Regulator na szynę nośną

Określenie to zależy od sposobu instalacji ściemniacza. Ściemniacz na szynę montażową montuje się w skrzynkach bezpiecznikowych, rozdzielnicach lub skrzynkach obudowy na szynach mocujących.  Szyna profilowa z metalu, na której umieszczane są różne urządzenia elektryczne, takie jak wyłączniki instalacyjne, określana jest jako szyna DIN lub szyna DIN. Asocjacja z kapeluszem wystaje od kształtu szyny profilowej.

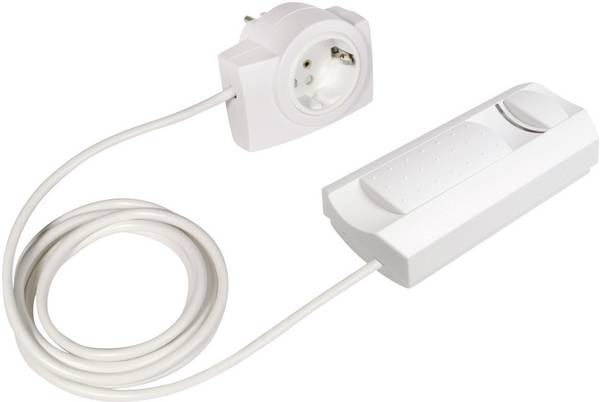

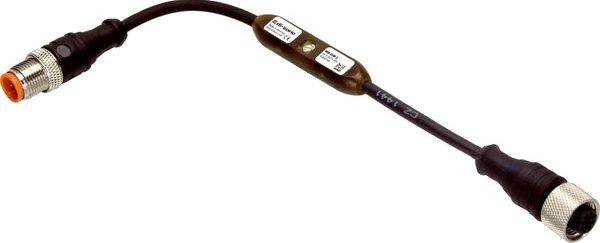

Ściemniacz kablowy

W przeciwieństwie do ściemniaczy zainstalowanych na stałe, które są albo w ścianie, w gnieździe, albo w samym oświetleniu, te praktyczne, małe urządzenia można zbudować „pomiędzy”. Kombinacja wtyczki i gniazda umieszczona jest przed lampą, która ma być ściemniana, natomiast funkcja bezstopniowego ściemniacza jest regulowana przełącznikiem na przewodzie. Modele te są idealne do łatwego łączenia ze światłami tylnymi i światłami tylnymi.

Na co należy zwrócić uwagę przy zakupie ściemniaczy?

Kolejnym ważnym punktem podczas wyboru ściemniacza jest maks. Moc podłączenia. Prąd przepływający przez elektroniczne przełączniki w ściemniaczach jest ograniczony ze względu na typ konstrukcji. Dlatego moc podłączonych lamp nie może być większa niż maksymalna moc regulatora oświetlenia. Ponieważ ściemniacze wymagają zawsze pewnego minimalnego obciążenia, producenci podają zawsze jeden zakres mocy. Zwłaszcza w przypadku źródeł światła LED może się zdarzyć, że nie zostanie osiągnięte minimalne obciążenie ściemniacza i w ten sposób nie można regulować jasności.

Jeśli ściemniacz musi zostać zintegrowany z istniejącym przełącznikiem, to od producenta przełączników/gniazd często wymaga się również zakupu odpowiedniego ściemniacza. Dzięki temu ściemniacz, przełączniki i gniazda idealnie ze sobą współgrają.
