Name: Rozdzielacz czujnik / element wykonawczy, aktywny Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 1 szt.
Brand: Pepperl+Fuchs
SKU: 2630685
Availability: BackOrder

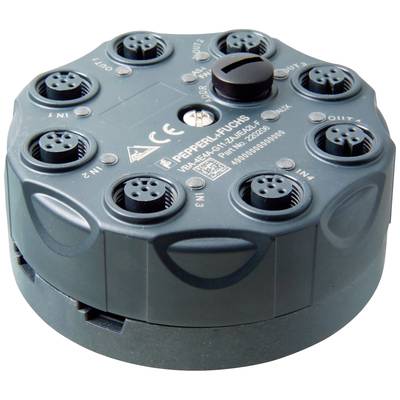

Okrągłe, ciemnozielone urządzenie rozdzielcze z wieloma gniazdami przyłączeniowymi, nazwą marki i oznakowaniem CE na górnej powierzchni.

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Rozdzielacz czujnik / element wykonawczy, aktywny

Model katalogowy producenta

VAA-4E4A-G11-ZAJ/EA2L-F

Wskaźnik stanu

z LED

Rodzaj sygnału

PNP

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 23.11

Liczba

Sztuki

Suma (1049,00 zł / Sztuka)

1049,00 zł

852,85 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Opakowanie: sztuka

Rodzaj produktu: Rozdzielacz czujnik / element wykonawczy, aktywny

Model katalogowy producenta: VAA-4E4A-G11-ZAJ/EA2L-F

Wskaźnik stanu: z LED

Rodzaj sygnału: PNP

Połączenie komponentów: złącze

: IP68
IP69K

Dopuszczalny prąd na gniazdo: 2 A

Prąd łączny: 6 A

Maksymalna temperatura: 70 °C

Minimalna temperatura: -25 °C

Materiał obudowy: PBT PC

Waga: 200 g

Numer katalogowy producenta: 220205

Zawartość: 1 szt.

Właściwości puszki czujników-urządzen wykonawczych: z zabezpieczeniem przeciwprzepięciowym

Seria: AS-Interface

Całkowita obciążalność: 240 mA

Obciążalność prądowa sygnału I/O: 2 A

Funkcja ładowania bezprzewodowego: Nie

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2630685 Rozdzielacz czujnik / element wykonawczy, aktywny Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2630685 Rozdzielacz czujnik / element wykonawczy, aktywny Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 1 szt.

Opis

Moduł G11 4 wejścia i 4 wyjścia, specyfikacja AS-Interface: V3.0, napięcie: = (UAUX - 0,5 V), napięcie: 12 ... 31 V, stopień ochrony: IP68 / IP69K, stopień ochrony: EN 60529:2000, mocowanie: płyta montażowa

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Ogólne dane
Typ subskrybenta: Standardowy subskrybent
Specyfikacja interfejsu AS: V3.0
Wymagana specyfikacja bramy: ≥ V2.1
Profil: S-7.F
Kod we/wy: 7
Kod identyfikacyjny: F
Kod ID1: F
Kod ID2: E
Numer pliku UL: E223772
Wskaźniki/kontrolki
LED AS-i/FAULT: wyświetlanie stanu; LED wielokolorowy | zielony: normalne działanie | czerwony: błąd komunikacji | miga na żółto/czerwono: adres 0 | Miga na zielono/czerwono: Przeciążenie zasilania czujnika lub przeciążenie wyjścia lub przerwanie linii
LED AUX: Zewnętrzne napięcie pomocnicze U pomocniczy ; Podwójna dioda LED zielona/czerwona | zielony: napięcie OK | czerwony: napięcie odwrócone
LED IN: stan przełączania (wejście); 4 żółte diody LED
LED OUT: stan przełączania (wyjście); 4 diody LED żółty/czerwony | żółty: wyjście aktywne | czerwony: przeciążenie wyjścia lub przerwa w linii
dane elektryczne
Napięcie pomocnicze (wyjście): 20... 30VDC PELV
Znamionowe napięcie robocze: 18,0 ... 31,6 V z interfejsu AS
Znamionowy prąd roboczy: ≤ 40 mA (bez czujników) / maks. 240 mA
Klasa ochrony III
Ochrona przeciwprzepięciowa: U pomocniczy , U mi : kategoria przepięciowa III, bezpiecznie izolowane zasilacze (PELV)
Wejście
Liczba/typ: 4 wejścia dla czujników 2 lub 3 przewodowych (PNP), DC | alternatywnie 2 wejścia dla czujników 4-przewodowych (PNP), DC
Zasilanie: z interfejsu AS
Napięcie: 12... 31 V
Obciążalność prądowa: ≤ 200 mA, odporność na przeciążenie i zwarcie
Prąd wejściowy: ≤ 9 mA (wewnętrznie ograniczony)
Punkt przełączania: zgodnie z DIN EN 61131-2 (typ 2)
0 (bez tłumienia): ≤ 3 mA
1 (tłumiony): ≥ 5 mA
opóźnienie sygnału:< 1 ms (wejście/interfejs AS)
Wyjście
Ilość/typ: 4 wyjścia elektroniczne, PNP, odporne na przeciążenie i zwarcie
Zasilanie: z zewnętrznego napięcia pomocniczego U pomocniczy
Napięcie: ≥ (U pomocniczy -0,5V)
Prąd: 2A na wyjście | TB ≤ 40 °C: 6 A łącznie | TB ≤ 70 °C: suma O1 + O2 maks. 2 A, suma O3 + O4 maks. 2 A
Izolacja galwaniczna
Wejście/wyjście: bezpieczna separacja, znamionowe napięcie izolacji 40 V DC
Wyjście/AS-Interfejs: bezpieczna separacja, znamionowe napięcie izolacji 40 V DC
Zgodność z polityką
Zgodność elektromagnetyczna:
Dyrektywa 2014/30/UE: EN 62026-2:2013 EN 61000-6-2:2005, EN 61000-6-4:2007
Zgodność ze standardami
Stopień ochrony: EN 60529:2000
Norma Fieldbus: EN 62026-2:2013
Wejście: EN 61131-2:2007
Emisja: EN 61000-6-4:2007
Interfejs AS: EN 62026-2:2013
Odporność: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
Warunki otoczenia
Temperatura otoczenia: -25 ... 70 °C (-13 ... 158 °F)
Temperatura przechowywania: -25 ... 85 °C (-13 ... 185 °F)
Wilgotność względna: 85% bez kondensacji
Warunki klimatyczne: tylko do użytku w pomieszczeniach
Wysokość robocza: ≤ 2000 m n.p.m.
Odporność na wstrząsy i uderzenia: 30 G , 11 ms w 6 kierunkach przestrzennych 3 wstrząsy | 10 G , 16 ms w 6 kierunkach przestrzennych 1000 wstrząsów
Odporność na wibracje: 0,75mm 10... 57Hz, 5g 57... 150Hz, 20 cykli
Stopień zabrudzenia 3
dane mechaniczne
Stopień ochrony: IP68 / IP69K
Połączenie: interfejs AS/U pomocniczy : Kabel płaski AS-Interface | Wejścia/wyjścia: okrągłe złącze M12
Materiał
Obudowa: PC PBT
Śruba mocująca: stal nierdzewna 1.4305 / AISI 303 (V2A)
Masa: 200g
Moment dokręcania śrub obudowy: 1,8 Nm
Moment dokręcania dławika kablowego: 0,4 Nm
Mocowanie: płyta montażowa

Uwagi
