Name: Rozdzielacz czujnik / element wykonawczy, pasywny Escha 8I/OM12-5P3T 8045647 1 szt.
Brand: Escha
SKU: 3553416
Availability: BackOrder

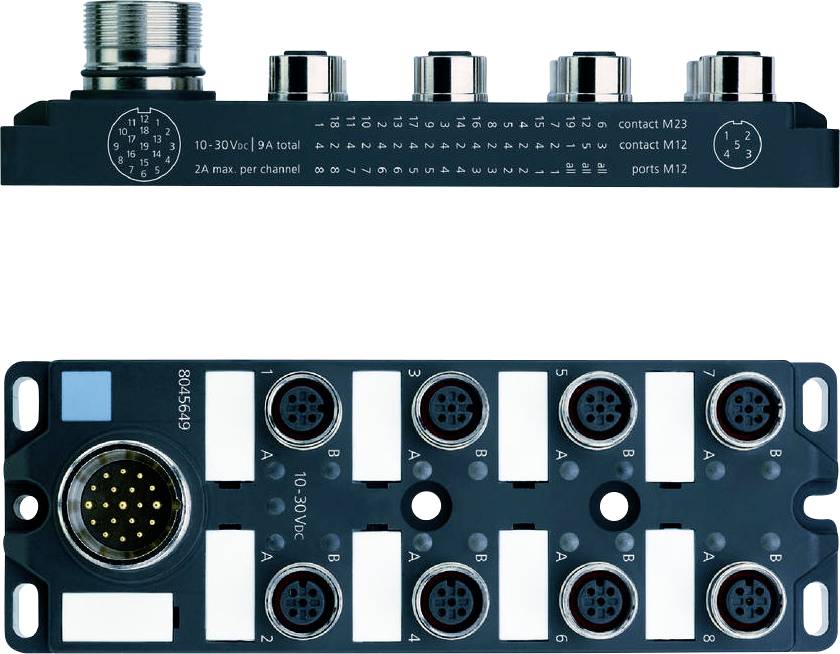

Wieloportowy moduł złącza przemysłowego z okrągłym złączem M23 z boku oraz kilkoma portami M12 na górze, oznaczonymi wartościami napięcia.

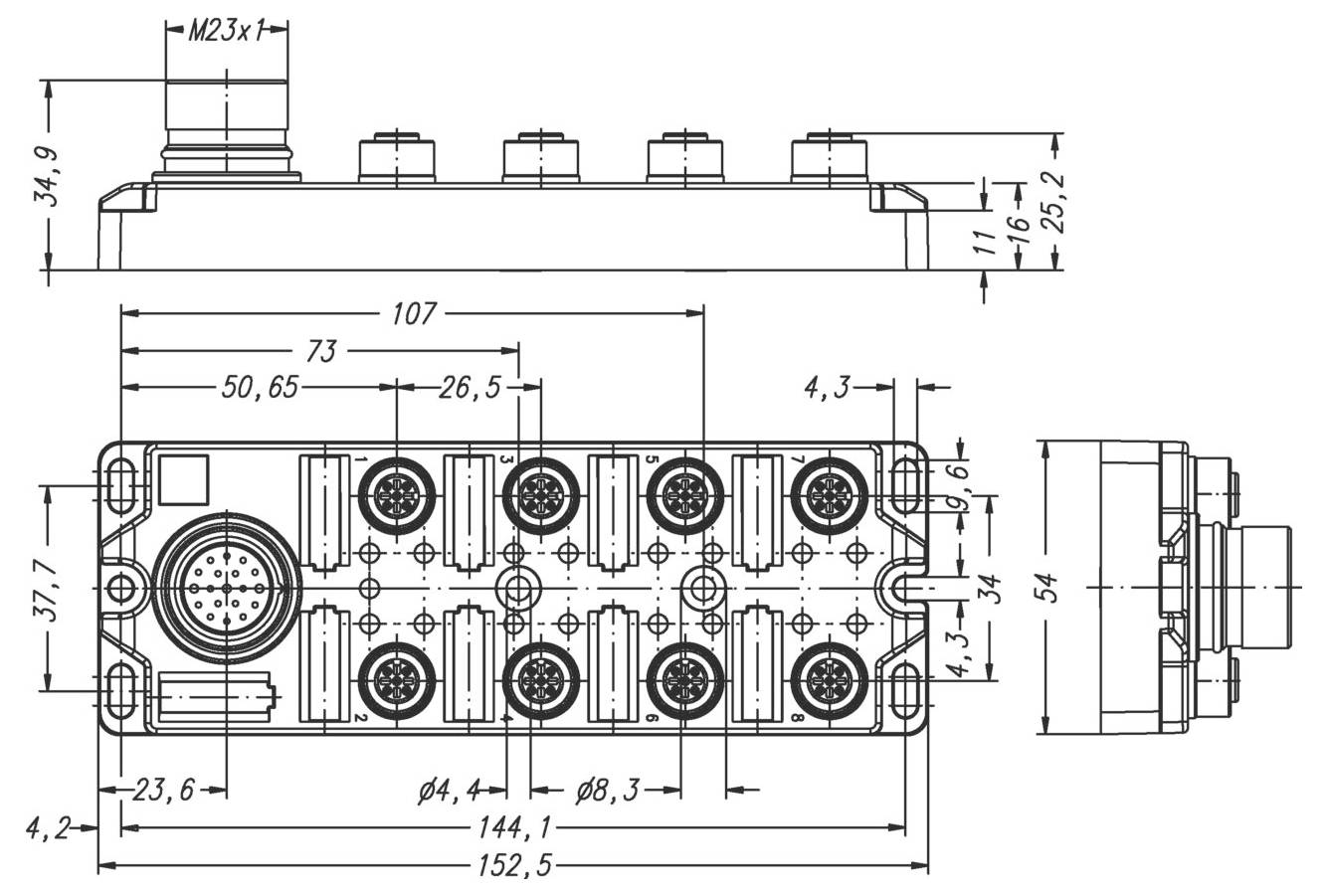

Techniczny rysunek wieloportowego bloku złącza ze szczegółowymi pomiarami w milimetrach, przedstawiający widok z góry i z boku.

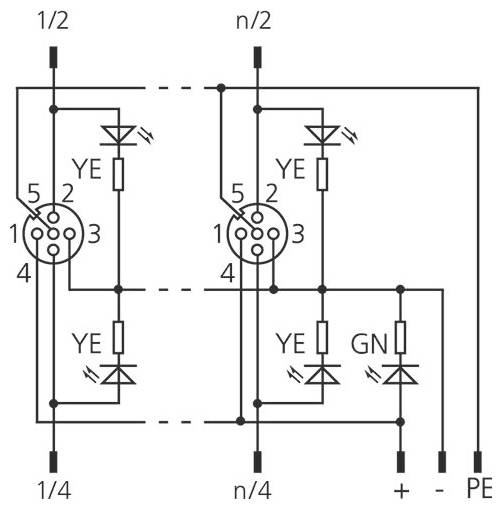

Schemat ten przedstawia obwód elektryczny z dwoma cylindrycznymi złączami oznaczonymi jako 1/2 i n/2, zawierający diody i rezystory.

1/3

Rodzaj produktu

Rozdzielacz czujnik / element wykonawczy, pasywny

Ilość miejsc sygnałowych

Ilość dystrybutorów

4-drożny

Model katalogowy producenta

8I/OM12-5P3T

Przewody zbiorcze

Nie

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostępne wkrótce

Liczba

Sztuki

Suma (399,00 zł / Sztuka)

399,00 zł

324,39 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Napięcie znamionowe: 30V
Rezystancja izolacji: ≥108 Ω
Materiał uszczelnienia (tuleja): FPM/FKM
Materiał styków: Metal, CuZn, pozłacany
Materiał nośnika styków: plastik, PA, BK
Żywotność mechaniczna:> 100 cykli godowych
Normy: IEC 61076-2-101
Liczba biegunów: 4+PE
Stopień ochrony (po zamontowaniu): IP65, IP67
Obciążalność prądowa na pin (w temp. 40°C): 2,0 A
Temperatura otoczenia: od -30°C do +90°C
Stopień zabrudzenia 3
Kodowanie: A
Rezystancja styku: 5 mΩ
Typ połączenia: Górne
Logika układu: Pnp
Liczba gniazd I/O: 8,0
Liczba diod LED: 17,0
Wskaźnik napięcia roboczego: LED GN
Rozdzielacz I/O: 8-stykowy, M23, ze złączem
Gniazdo I/O: Gniazdo, M12
Materiał obudowy: tworzywo sztuczne, PA, BK
Materiał wkładki gwintowanej: Metal, CuZn
Wskaźnik stanu przełączania: dioda LED YE
Obciążalność prądowa (prąd całkowity): 12,0 A
Typ złącza: M23, 19-pinowe
Materiał uszczelnienia, złącza: tworzywo sztuczne, FPM/FKM
Materiał obudowy kołnierzowej, wtyczki złącza: metal, CuZn, niklowany
Materiał styku wtyczki: Metal, CuZn, złocony
Materiał nośnika styków, wtyczki złącza: tworzywo sztuczne, PA, BK
Żywotność mechaniczna złącza wtykowego:> 100 cykli godowych
Liczba biegunów, wtyczka złącza: 19
Stopień ochrony wtyczki złącza: IP65, IP67

Rodzaj produktu: Rozdzielacz czujnik / element wykonawczy, pasywny

Ilość miejsc sygnałowych: 8

Model katalogowy producenta: 8I/OM12-5P3T

Przewody zbiorcze: Nie

Ilość dystrybutorów: 4-drożny

Wskaźnik stanu: z LED

Rodzaj sygnału: PNP

Połączenie komponentów: złącze żeńskie M12

: IP65
IP67

Dopuszczalny prąd na gniazdo: 2 A

Prąd łączny: 12 A

Maksymalna temperatura: 90 °C

Minimalna temperatura: -30 °C

Złącze terminali przyłączeniowych: Złącze żeńskie M12

Materiał obudowy: tworzywo sztuczne

Łączna ilość styków: 4

Numer katalogowy producenta: 8045647

Zawartość: 1 szt.

Ilość styków: 4

Całkowita obciążalność: 12.0 A

Obciążalność prądowa sygnału I/O: 2.0 A

Do pobrania

Karta katalogowa

Karta katalogowa 3553416 Rozdzielacz czujnik / element wykonawczy, pasywny Escha 8I/OM12-5P3T 8045647 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3553416 Rozdzielacz czujnik / element wykonawczy, pasywny Escha 8I/OM12-5P3T 8045647 1 szt.

Opis

Standardowa technologia połączeń ESCHA oznacza różnorodność, jakość i niezawodność w klasach ochrony IP67, IP68 i IP69. Dzięki różnorodnym konstrukcjom, kodowaniom i szerokiej gamie jakości kabli, znajdziesz odpowiednie rozwiązanie do każdego zastosowania. Niezależnie od tego, czy są to złącza okrągłe M8, M12 lub M23, złącza RJ45 czy złącza zaworowe – wszystkie produkty są dostępne w wielu długościach kabli. Praktyczne rozdzielacze T i Y, złącza montowane na panelach, adaptery i moduły I/O umożliwiają elastyczną konfigurację okablowania.

Opis tego produktu został przetłumaczony automatycznie.
