Name: Siemens 3KF13080LB51 Przełącznik rozłączający Rozmiar bezpiecznika = 00 80 A 690 V/AC 1 szt.
Brand: Siemens
SKU: 2864047
Availability: BackOrder

Czterbiegunowy złącze modułowe, wykonane z metalu i tworzywa sztucznego, zamontowane w układzie szeregowym.

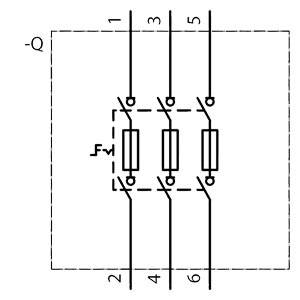

Schemat elektrycznego przełącznika z trzema równolegle połączonymi rezystorami, ponumerowanymi od 1 do 6.

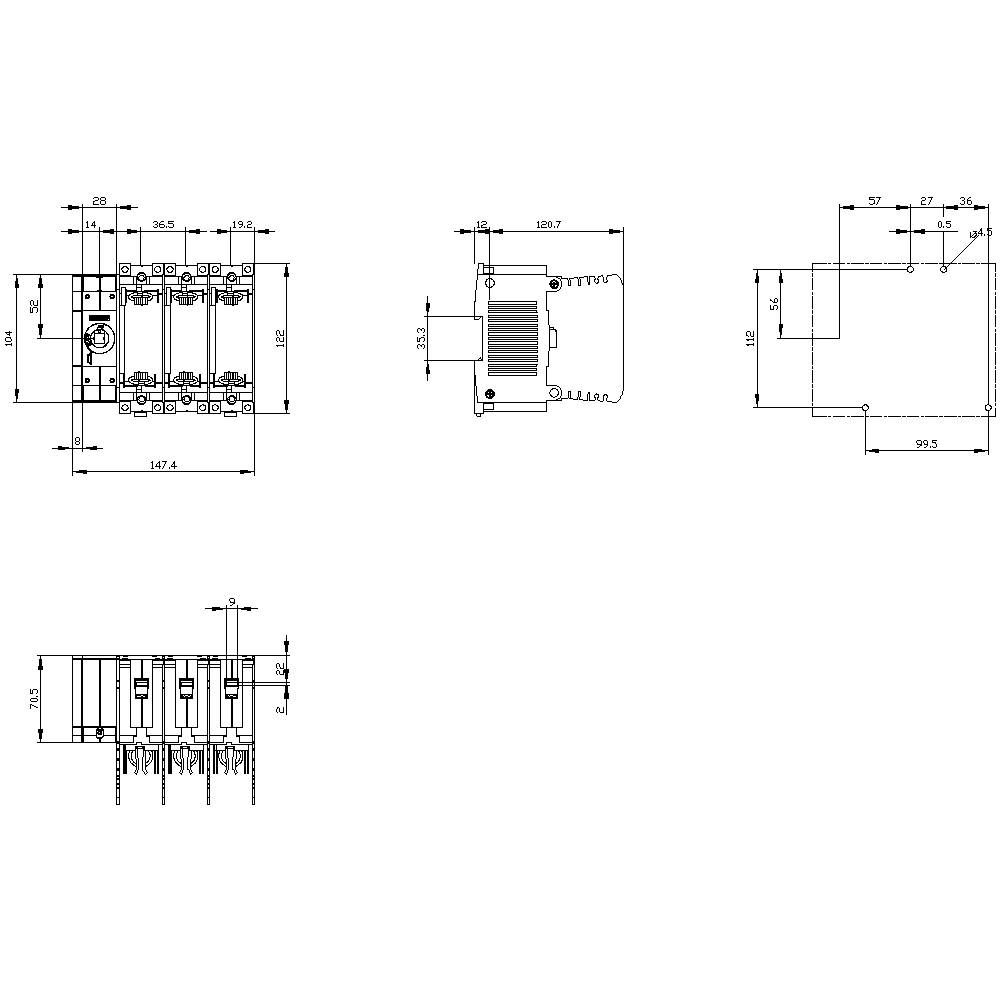

Rysunek techniczny elementu elektrycznego z wieloma widokami i precyzyjnymi wymiarami. Główne wymiary: 147,4 mm szerokości, 92,5 mm głębokości.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Przełącznik rozłączający

Rozmiar bezpiecznika

Ilość styków

Natężenie znamionowe - zaokrąglone

80 A

Specyfikacja

Rozłączniki izolacyjne 3KF z bezpiecznikami

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 13.11

Liczba

Sztuki

Suma (1019,00 zł / Sztuka)

1109,00 zł

-8 %

1019,00 zł

828,46 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Projekt przyłącza elektrycznego / dla obwodu głównego: zacisk ramowy
Konstrukcja wyświetlacza / dla wskaźnika pozycji przełącznika Napęd obrotowy drzwiowy: ON-OFF-TEST
Układ połączeń elektrycznych / dla obwodu głównego: góra i dół
Ilość styków przełącznych / dla styków pomocniczych: 4
Moment dokręcania / ze złączem śrubowym / minimum: 5 Nm
Moment dokręcania / ze złączem śrubowym / maksymalny: 6,5 Nm
Typ urządzenia: instalacja stała
Rozmiar separatora: 00 i 000
Wielkość rozłącznika: 1
Warunkowy prąd zwarciowy (Iq): 100000 A
Rodzaj montażu: Montaż podłogowy oraz montaż zatrzaskowy na szynie montażowej 35 mm
Moc robocza / przy AC-23 A / przy 400 V: 37000 W
Moc robocza / przy AC-23 A / przy 690 V: 75 kW
Prąd przelotowy / przy zamkniętym rozłączniku / przy 690 V / przy kombinacji rozłącznika + bezpiecznik aM / maksymalny dopuszczalny: 11200 A
Prąd przelotowy / przy zamkniętym rozłączniku / przy 690 V / przy połączeniu rozłącznika + bezpiecznik gG / maksymalny dopuszczalny: 11200 A
Prąd przenoszony / przy zamkniętym rozłączniku / dla kombinacji rozłącznik + bezpiecznik / przy 500 V / maksymalny dopuszczalny: 10400 A
Prąd przewodzenia / bezpiecznika / przy 400 V / maksymalny dopuszczalny: 11800 A
Prąd przewodzenia / bezpiecznika / przy 690 V / maksymalny dopuszczalny: 11800 A
Przydatność do użytku / wyłącznik główny: tak
Przydatność do użytku / rozłącznik: tak
Przydatność do użytku / Wyłącznik ZATRZYMANIA AWARYJNEGO: tak
Przydatność do użytku / wyłącznik bezpieczeństwa: tak
Przydatność do użytku / przełącznik konserwacji / naprawy: tak
Pozycja montażowa: dowolna
Żywotność elektryczna (cykle przełączania) / przy AC-23 A / przy 440 V: 10000
Żywotność elektryczna (cykle przełączania) / przy AC-23 A / przy 690 V: 6000
Żywotność elektryczna (cykle przełączania) / przy DC-23 A / przy 440 V: 1500
Trwałość mechaniczna (cykle przełączania) / typowo: 15000
Napięcie izolacji (Ui): 1000 V
Położenie / elementu obsługowego: przód
Pozycja / napędu zmiany biegów: na lewym końcu
Rozszerzenie produktu / przełącznik pomocniczy: tak
Rozszerzenie produktu / opcja / zamykanie: tak
Rozszerzenie produktu / opcja / monitorowanie bezpiecznika: tak
Stopień ochrony (IP): IP00
Stopień ochrony IP / przy zamkniętym wyłączniku / z osłoną lub osłoną końcówki kablowej: IP00
Odporność na przepięcia: 12kV
Temperatura otoczenia / podczas pracy / minimalna: -25 °C
Temperatura otoczenia / podczas pracy / maksymalna: 70 °C
Strata mocy / maksymalna: 44,4 W
Stopień zabrudzenia 3
Rodzaj możliwych do podłączenia przekrojów przewodów / z elastyczną szyną zbiorczą: 2x (0,8 x 9 mm²)
Rodzaj łączonych przekrojów przewodów / dla przewodów miedzianych / sztywny: 1x (1 ... 16 mm²) / 1x (AWG 14 ... 6)
Rodzaj łączonych przekrojów przewodów / do przewodów miedzianych / drobnożyłowych / z obróbką końcówki rdzenia: 1x (6 ... 25 mm²) / 1x (AWG 12 ... 4)
Rodzaj łączonych przekrojów przewodów / dla przewodów miedzianych / linka: 1x (6 ... 25 mm²) / 1x (AWG 14 ... 4)
Rodzaj możliwych do podłączenia przekrojów przewodów / dla szyny miedzianej: 1x (12 x 2 mm²)

Specyfikacja: Rozłączniki izolacyjne 3KF z bezpiecznikami

Rodzaj produktu: Przełącznik rozłączający

Rozmiar bezpiecznika: 00

Ilość styków: 3

Zgodne z RoHS: Tak

Wymiary: (S x W x G) 148.3 x 153 x 132.7 mm

Zawartość: 1 szt.

Natężenie znamionowe: 80 A

Natężenie znamionowe - zaokrąglone: 80 A

Napięcie znamionowe: 690 V/AC

Szerokość produktu: 148.3 mm

Wysokość produktu: 153 mm

Głębokość produktu: 132.7 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2864047 Siemens 3KF13080LB51 Przełącznik rozłączający Rozmiar bezpiecznika = 00 80 A 690 V/AC 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864047 Siemens 3KF13080LB51 Przełącznik rozłączający Rozmiar bezpiecznika = 00 80 A 690 V/AC 1 szt.

Opis

Rozłącznik z bezpiecznikiem 3KF SITOR, 80A, rozm. 1, 3-stykowy, dla rozmiaru bezpiecznika NH. 000 do ochrony półprzewodników, napęd przedni lewy, urządzenie podstawowe bez uchwytu, zacisk ramowy bez bezpieczników

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
