Przewody jednożyłowe, zwane linkami o dużej elastyczności do montażu podtynkowego oraz do instalacji na zewnątrz. Przewody jednożyłowe LappKabel, AlphaWire, Helukabel występują w szerokiej gamie (cienkie albo o większym polu przekroju, izolowane lub nie, w postaci krótszej linki lub dłuższego drutu), by sprostać wymogom montażowym i konstrukcyjnym.
Bez nich w elektrotechnice i elektronice praktycznie nic by nie działało. Poszczególne przewody i żyły transportują energię elektryczną oraz sygnały. Aby mogło się to odbywać w sposób możliwie bezpieczny, prawie bezstratny i przez długi okres czasu, elementy łączące muszą spełniać określone kryteria. O tym, czego one dotyczą, można dowiedzieć się poniżej. Przybliżymy również typowe obszary zastosowań oraz powszechnie używane skróty..
Termin kable jednożyłowe używany w odniesieniu do pojedynczego przewodu z powłoką izolacyjną. Najczęściej stosowanym materiałem izolacyjnym jest PCV.
Istnieją jednak również przewody z izolacją wykonaną z poliolefiny, silikonu lub włóknem szklanym. To, który materiał zostanie ostatecznie wzięty pod uwagę, zależy od przeznaczenia. Właściwy przewodnik jest zwykle wykonany z miedzi, czasami stopu lub cyny z aluminium lub srebrem.
Podstawowa różnica między drutem a skrętką polega na tym, że skrętka nie zawiera tylko jednego przewodnika, ale wiele, czasem nawet kilkaset. O ile np. przewód dzwonkowy czy pojedynczy przewód w sieci energetycznej są stosunkowo sztywne ze względu na swoją pojedynczą żyłę, o tyle skrętki mogą być bardzo łatwo wyginane, przez co są znacznie mniej podatne na zerwanie kabla. Kable wyposażone w skrętki są więc predestynowane do miejsc, w których tor sygnałowy lub zasilający narażony jest na ciągły ruch, np. w słuchawkach przewodowych lub zasilaczach wtykowych.
W praktyce pojedyncze przewody - wbrew ich oznaczeniu - zwykle nie występują pojedynczo, lecz w podwójnym lub potrójnym pakiecie.
Na przykład w liniach energetycznych tworzą one ścieżki elektryczne jako przewody zewnętrzne i neutralne, często z trzecim rdzeniem jako przewodem ochronnym. W prądzie stałym stanowią one bieguny ujemne i dodatnie.
Einzeladern, Litzen oder elektrische Leitungen generell sind dem jeweiligen Einsatzzweck entsprechend zu verwenden. Bei hohen Strömen zum Beispiel kann der Einsatz zu dünner Adern fatale Folgen haben: Der Innenwiderstand der Leitung ist zu hoch, die Drähte erhitzen sich stark, es entsteht ein Kabelbrand. Welche Leitung sich für welche Zwecke eignen haben wir hier zusammengefasst:
Pojedyncze kable, przewody i żyły zazwyczaj podlegają ogólnoeuropejskiej standaryzacji. Oto najważniejsze skróty:
CCA:
To skrócona forma, pochodząca od angielskiego "Copper Clad Aluminium", oznacza "aluminium pokryte miedzią". Ponieważ przewody CCA są znacznie tańsze od przewodów miedzianych, w przeszłości były często stosowane w instalacjach elektrycznych. Jednak aluminium gorzej przewodzi prąd niż miedź, dlatego należy wybrać przekrój kabla około 1,6 razy większy.H und X.:
Te dwie litery oznaczają odpowiednio zharmonizowane i specjalne typy kabli. Kolejne kombinacje cyfr i liter oznaczają w zależności od producenta rodzaj konstrukcji i obszar zastosowania.LiFY:
Typowa skrętka do przewodów przyłączeniowych i sterowniczych, zwykle w osłonie PCV. Jako przewód pomiarowy o drobnych żyłach i wysokiej elastyczności jest trudnopalny do maksymalnie 70 stopni Celsjusza i może być stosowany do niskich napięć.- LiY:
Jedna z najczęściej stosowanych skrętek w urządzeniach telekomunikacyjnych i podzespołach elektronicznych.
PTFE:
Skrót ten oznacza politetrafluoroetylen, lepiej znany pod nazwą handlową teflon. Materiał ten jest odporny na działanie rozpuszczalników i temperatury do 260 stopni Celsjusza. Teflon ma doskonałe właściwości elektryczne, ale nie jest zbyt tani. PTFE jest dość często spotykany jako dielektryk i jako materiał izolacyjny dla kabli.SiF/GL:
Kabel z rdzeniem silikonowym i oplotem z włókna szklanego sprawdza się w ekstremalnych warunkach otoczenia. Typowe zastosowania to wewnętrzne okablowanie opraw oświetleniowych i urządzeń oraz okablowanie szaf sterowniczych i rozdzielnic. Wersje GL charakteryzują się wyższymi naprężeniami mechanicznymi, a ponadto jest odporna na działanie wysokich temperatur i nie zawiera halogenów, dzięki czemu nadają się do prac przy stali i szkle, budowie sauny i solarium, elementów grzewczych i grzejnych, techniki oświetleniowej, techniki klimatyzacyjnej lub budowy pieców.SPOFC:
Pod pojęciem tym rozumie się posrebrzaną, beztlenową miedź.- Yv:
Sztywny przewód połączeniowy o izolacji PCV.
FAQ - najczęściej zadawane pytanie dotyczące jednożyłowych kabli
Jaką rolę odgrywają różne kolory w kablach?

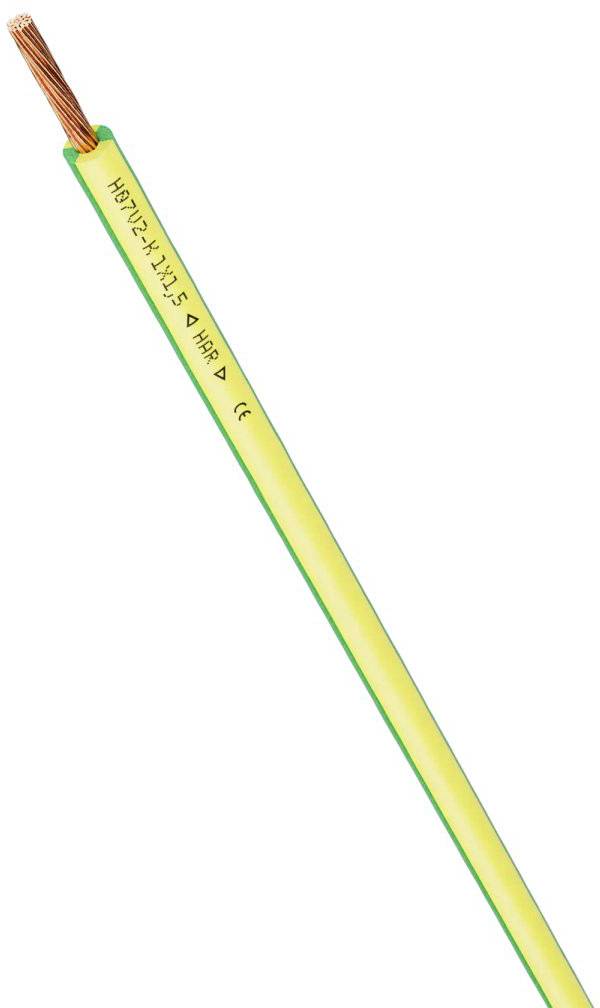

Choć wybór koloru pojedynczych przewodów lub żył jest kwestią gustu, to pewne kolory przyjęły się w instalacjach elektrycznych. W sieci prądu zmiennego kolor czarny lub brązowy oznacza przewód zewnętrzny, niebieski lub szary - przewód neutralny, a zielono-żółty - ochronny. Ze względów bezpieczeństwa nie należy odchodzić od tego schematu. W przypadku przewodów zasilających niskiego napięcia stałego biegun dodatni oznacza się kolorem czerwonym, a ujemny czarnym lub niebieskim.
Czy istnieją przepisy lub normy dotyczące kabli?
Czy istnieją przepisy lub normy dotyczące kabli?
W zależności od typu, obciążalność prądowa określona jest w normach DIN VDE 0298-4, DIN VDE 0276-603, DIN VDE 0276-620 i DIN VDE 0276-1000 dla typowych warunków otoczenia. Dla specjalnych wymagań dostępne są kable i przewody z oznaczeniem FE 180/E 30. W przypadku pożaru pozostają funkcjonalne przez co najmniej 30 minut i zapewniają integralność izolacji do 180 minut. Takie kable można znaleźć na przykład w windach i drzwiach automatycznych, a także w systemach bezpieczeństwa, alarmach przeciwpożarowych lub systemach awaryjnych.
