Name: Siemens 3KF43400MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 400 A 690 V/AC 1 szt.
Brand: Siemens
SKU: 2864051
Availability: BackOrder

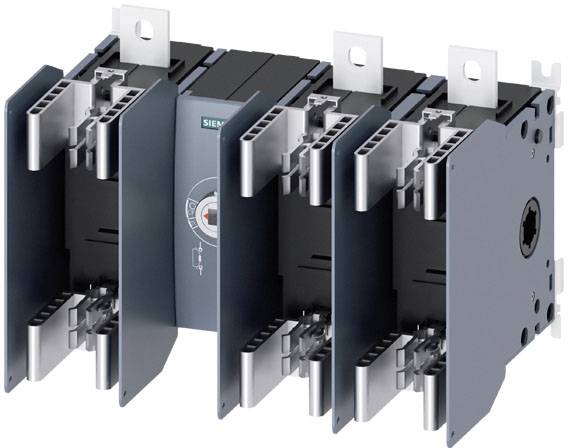

Urządzenie elektryczne z metalowymi zaciskami i centralnym elementem sterującym, używane do kontrolowania obwodów elektrycznych.

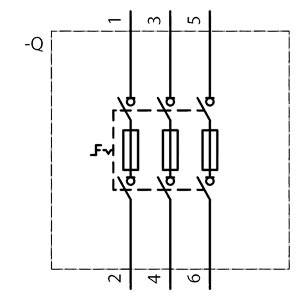

Schemat elektryczny z trzema rezystorami połączonymi równolegle. Od góry do dołu przebiega sześć przewodów: 1, 3, 5 u góry; 2, 4, 6 u dołu.

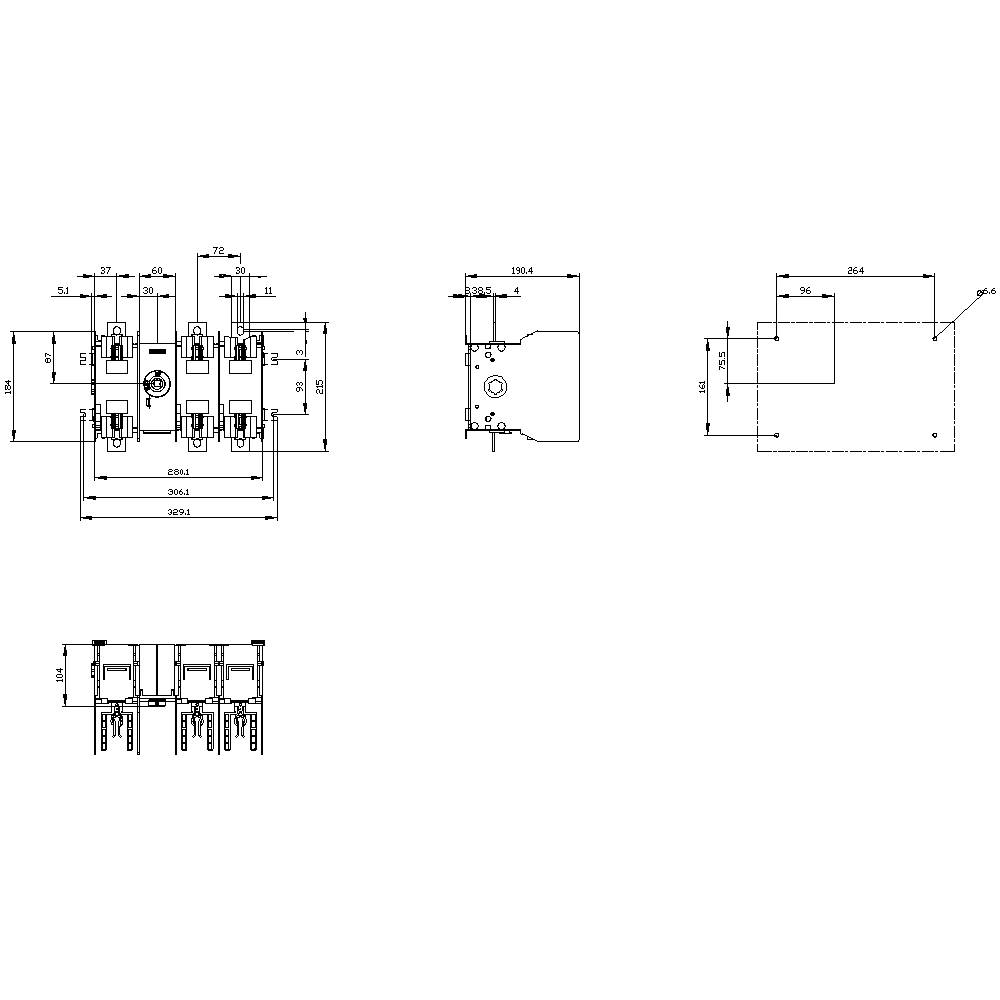

Rysunek techniczny elementu elektronicznego z jednostkami miary w milimetrach. Widok z przodu i z boku z szczegółowymi wymiarami.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Przełącznik rozłączający

Rozmiar bezpiecznika

Ilość styków

Natężenie znamionowe - zaokrąglone

400 A

Specyfikacja

Rozłączniki 3KF z bezpiecznikami

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 13.11

Liczba

Sztuki

Suma (3259,00 zł / Sztuka)

3559,00 zł

-8 %

3259,00 zł

2649,59 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wykonanie przyłącza elektrycznego / dla obwodu głównego: przyłącze płaskie
Konstrukcja wyświetlacza / dla wskaźnika pozycji przełącznika Napęd obrotowy drzwiowy: ON-OFF-TEST
Układ podłączenia elektrycznego / dla obwodu głównego: góra i dół
Liczba styków zwiernych / dla styków pomocniczych: 8
Liczba styków rozwiernych / dla styków pomocniczych: 8
Moment dokręcania / ze złączem śrubowym / minimum: 30 Nm
Moment dokręcania / ze złączem śrubowym / maksymalny: 44 Nm
Typ urządzenia: instalacja stała
Rozmiar zakładki separacyjnej: 2 i 1
Rozmiar obudowy rozłącznika: 4
Warunkowy prąd zwarciowy (Iq): 100000 A
Rodzaj montażu: montaż na podłodze
Moc robocza / przy AC-23 A / przy 400 V: 220000 W
Moc robocza / przy AC-23 A / przy 690 V: 400 kW
Prąd przelotowy / przy zamkniętym rozłączniku / przy 690 V / przy kombinacji rozłącznika + bezpiecznik aM / maksymalny dopuszczalny: 41140 A
Prąd przelotowy / przy zamkniętym rozłączniku / przy 690 V / przy kombinacji rozłącznika + bezpiecznik gG / maksymalny dopuszczalny: 41140 A
Prąd przejściowy / przy zamkniętym rozłączniku / dla kombinacji rozłącznik + bezpiecznik / przy 500 V / maksymalny dopuszczalny: 39400 A
Prąd przewodzenia / bezpiecznika / przy 400 V / maksymalny dopuszczalny: 37100 A
Prąd przewodzenia / bezpiecznika / przy 690 V / maksymalny dopuszczalny: 47000 A
Przydatność do użytku / wyłącznik główny: tak
Przydatność do użytku / rozłącznik: tak
Przydatność do użytku / Wyłącznik ZATRZYMANIA AWARYJNEGO: tak
Przydatność do użytku / wyłącznik bezpieczeństwa: tak
Przydatność do użytku / przełącznik konserwacji / naprawy: tak
Pozycja montażowa: dowolna
Żywotność elektryczna (cykle przełączania) / przy AC-23 A / przy 440 V: 3000
Żywotność elektryczna (cykle przełączania) / przy AC-23 A / przy 690 V: 2000
Żywotność elektryczna (cykle przełączania) / przy DC-23 A / przy 440 V: 1000
Trwałość mechaniczna (cykle przełączania) / typowo: 8000
Napięcie izolacji (Ui): 1000 V
Położenie / elementu obsługowego: przód
Pozycja / mechanizmu przełączającego: za pierwszym biegunem
Rozszerzenie produktu / przełącznik pomocniczy: tak
Rozszerzenie produktu / opcja / zamykanie: tak
Rozszerzenie produktu / opcja / monitorowanie bezpiecznika: tak
Stopień ochrony (IP): IP00
Stopień ochrony IP / przy zamkniętym wyłączniku / z osłoną lub osłoną końcówki kablowej: IP00
Odporność na przepięcia: 12kV
Temperatura otoczenia / podczas pracy / minimalna: -25 °C
Temperatura otoczenia / podczas pracy / maksymalna: 70 °C
Strata mocy / maksymalna: 243 W
Stopień zabrudzenia 3
Rodzaj możliwych do podłączenia przekrojów przewodów / dla przewodów miedzianych / linka / z końcówką kablową / zgodnie z DIN 46234: 1x (6 ... 240 mm²), 2x (6 ... 150 mm²) / 1x (AWG 3 ... kcmil 400), 2x (AWG 3 ... 2/0)
Rodzaj możliwych do podłączenia przekrojów przewodów / dla przewodów miedzianych / linka / z końcówką kablową / zgodnie z DIN 46235: 1x (16 ... 185 mm²), 2x (16 ... 150 mm²)
Rodzaj możliwych do podłączenia przekrojów przewodów / dla szyny miedzianej: 1x (30 x 10 mm²)

Specyfikacja: Rozłączniki 3KF z bezpiecznikami

Rodzaj produktu: Przełącznik rozłączający

Rozmiar bezpiecznika: 1

Ilość styków: 3

Zgodne z RoHS: Tak

Wymiary: (S x W x G) 288.6 x 215 x 190.5 mm

Zawartość: 1 szt.

Natężenie znamionowe: 400 A

Natężenie znamionowe - zaokrąglone: 400 A

Napięcie znamionowe: 690 V/AC

Szerokość produktu: 288.6 mm

Wysokość produktu: 215 mm

Głębokość produktu: 190.5 mm

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2864051 Siemens 3KF43400MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 400 A 690 V/AC 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864051 Siemens 3KF43400MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 400 A 690 V/AC 1 szt.

Opis

Rozłącznik z bezpiecznikiem 3KF SITOR, 400A, rozm. 4, 3-stykowe, dla rozmiaru bezpiecznika NH. 1 i 2 do ochrony półprzewodnikowej, napęd na przednie koła, centralny, urządzenie podstawowe bez uchwytu, zacisk płaski bez bezpieczników
