Name: Siemens 3KF53800MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 850 A 690 V/AC 1 szt.
Brand: Siemens
SKU: 2864053
Availability: BackOrder

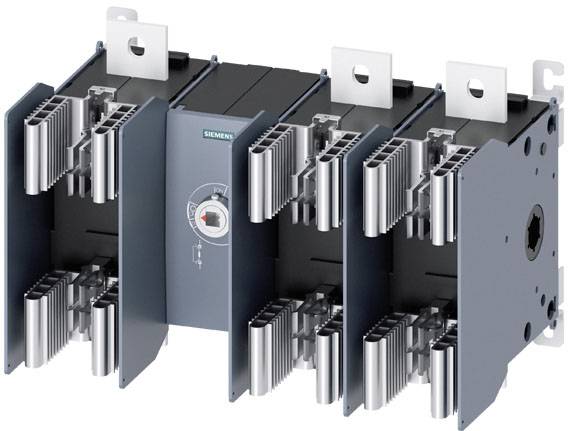

Trójbiegunowy wyłącznik mocy firmy Siemens z żeberkami chłodzącymi i centralnym przełącznikiem obrotowym do sterowania mocą elektryczną.

Schemat elektryczny trójfazowego styku zwarciowego z cewką. Styki 1-2, 3-4, 5-6 są połączone linią przerywaną.

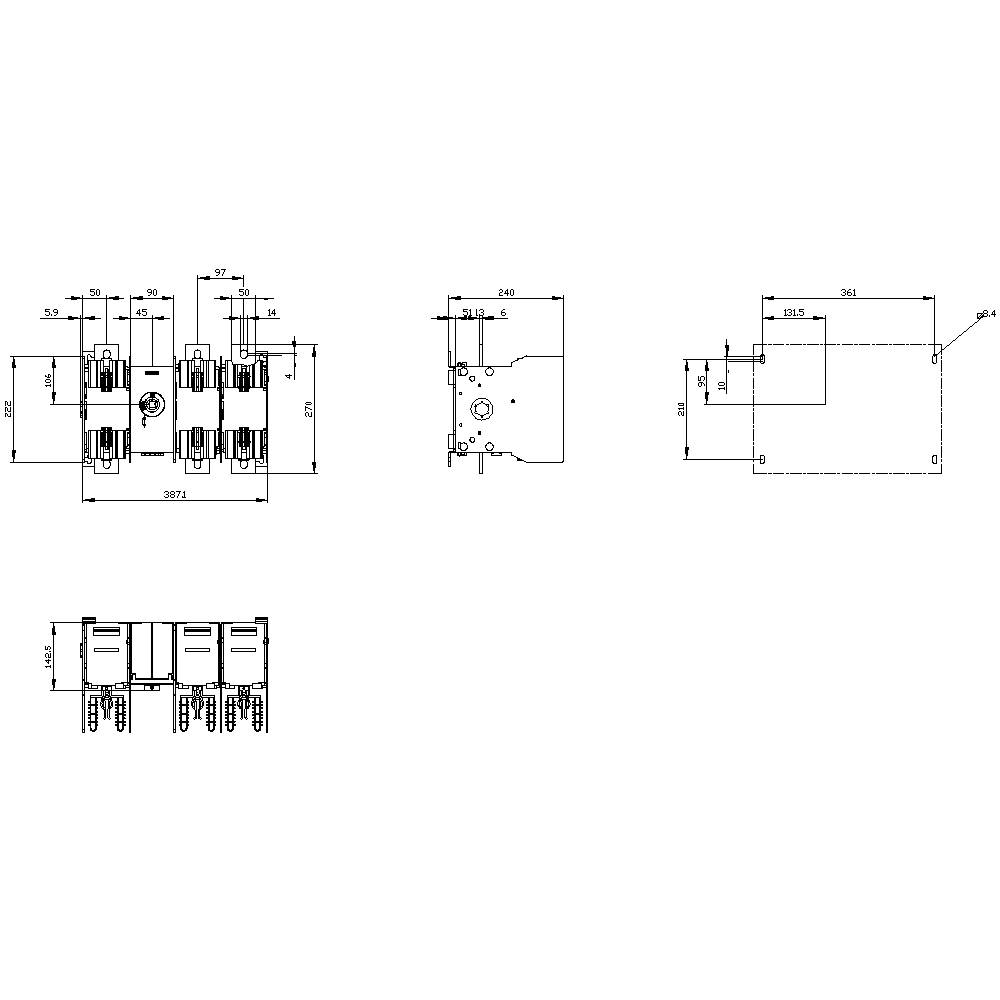

Rysunek techniczny elementu mechanicznego z wieloma widokami, wymiarowaniem i specyfikacjami. Projekty przedstawiają widoki z boku oraz z góry.

1/3

Zdjęcie poglądowe

Rodzaj produktu

Przełącznik rozłączający

Rozmiar bezpiecznika

Ilość styków

Natężenie znamionowe - zaokrąglone

850 A

Specyfikacja

Rozłączniki izolacyjne 3KF z bezpiecznikami

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 23.11

Liczba

Sztuki

Suma (7459,00 zł / Sztuka)

8159,00 zł

-9 %

7459,00 zł

6064,23 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wykonanie przyłącza elektrycznego / dla obwodu głównego: przyłącze płaskie
Konstrukcja wyświetlacza / dla wskaźnika pozycji przełącznika Napęd obrotowy drzwiowy: ON-OFF-TEST
Układ podłączenia elektrycznego / dla obwodu głównego: góra i dół
Liczba styków zwiernych / dla styków pomocniczych: 8
Liczba styków rozwiernych / dla styków pomocniczych: 8
Moment dokręcania / ze złączem śrubowym / minimum: 50 Nm
Moment dokręcania / ze złączem śrubowym / maksymalny: 75 Nm
Typ urządzenia: instalacja stała
Rozmiar zakładki separacyjnej: 3 i 2
Rozmiar obudowy rozłącznika: 5
Warunkowy prąd zwarciowy (Iq): 100000 A
Rodzaj montażu: montaż na podłodze
Moc robocza / przy AC-23 A / przy 400 V: 400000 W
Moc robocza / przy AC-23 A / przy 690 V: 800 kW
Prąd przelotowy / przy zamkniętym rozłączniku / przy 690 V / przy kombinacji rozłącznika + bezpiecznik aM / maksymalny dopuszczalny: 46590 A
Prąd przelotowy / przy zamkniętym rozłączniku / przy 690 V / przy kombinacji rozłącznika + bezpiecznik gG / maksymalny dopuszczalny: 62900 A
Prąd przelotowy / przy zamkniętym rozłączniku / dla kombinacji rozłącznik + bezpiecznik / przy 500 V / maksymalny dopuszczalny: 62900 A
Prąd przewodzenia / bezpiecznika / przy 400 V / maksymalny dopuszczalny: 77400 A
Prąd przewodzenia / bezpiecznika / przy 690 V / maksymalny dopuszczalny: 77400 A
Przydatność do użytku / wyłącznik główny: tak
Przydatność do użytku / rozłącznik: tak
Przydatność do użytku / Wyłącznik ZATRZYMANIA AWARYJNEGO: tak
Przydatność do użytku / wyłącznik bezpieczeństwa: tak
Przydatność do użytku / przełącznik konserwacji / naprawy: tak
Pozycja montażowa: dowolna
Żywotność elektryczna (cykle przełączania) / przy AC-23 A / przy 440 V: 1500
Żywotność elektryczna (cykle przełączania) / przy AC-23 A / przy 690 V: 1000
Żywotność elektryczna (cykle przełączania) / przy DC-23 A / przy 440 V: 500
Trwałość mechaniczna (cykle przełączania) / typowo: 6000
Napięcie izolacji (Ui): 1000 V
Położenie / elementu obsługowego: przód
Pozycja / mechanizmu przełączającego: za pierwszym biegunem
Rozszerzenie produktu / przełącznik pomocniczy: tak
Rozszerzenie produktu / opcja / zamykanie: tak
Rozszerzenie produktu / opcja / monitorowanie bezpiecznika: tak
Stopień ochrony (IP): IP00
Stopień ochrony IP / przy zamkniętym wyłączniku / z osłoną lub osłoną końcówki kablowej: IP00
Odporność na przepięcia: 12kV
Temperatura otoczenia / podczas pracy / minimalna: -25 °C
Temperatura otoczenia / podczas pracy / maksymalna: 70 °C
Strata mocy / maksymalna: 405 W
Stopień zabrudzenia 3
Rodzaj możliwych do podłączenia przekrojów przewodów / dla przewodów miedzianych / linka / z końcówką kablową / zgodnie z DIN 46234: 1x (25 ... 240 mm²), 2x (25 ... 240 mm²) / 1 x (AWG 1/0 - kcmil 1000), 2x (AWG 1/0 ... kcmil 300)
Rodzaj możliwych do podłączenia przekrojów przewodów / dla przewodów miedzianych / linka / z końcówką kablową / zgodnie z DIN 46235: 1x (25 ... 300 mm²), 2x (25 ... 300 mm²)
Rodzaj możliwych do podłączenia przekrojów przewodów / dla szyny miedzianej: 2x (50 x 5 mm²)

Specyfikacja: Rozłączniki izolacyjne 3KF z bezpiecznikami

Rodzaj produktu: Przełącznik rozłączający

Rozmiar bezpiecznika: 1

Ilość styków: 3

Zgodne z RoHS: Tak

Wymiary: (S x W x G) 396.9 x 270 x 240 mm

Zawartość: 1 szt.

Natężenie znamionowe: 850 A

Natężenie znamionowe - zaokrąglone: 850 A

Napięcie znamionowe: 690 V/AC

Szerokość produktu: 396.9 mm

Wysokość produktu: 270 mm

Głębokość produktu: 240 mm

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Rozmiar bezpiecznika

Natężenie znamionowe

Siemens 3KF53800MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 850 A 690 V/AC 1 szt.

Numer produktu2864053

Dostawa w pon. 23.11

Conrad Electronic

Ten produkt

850 A

Sztuki

Min.: 1

Vielfache: 1

7459,00 zł^*

Siemens 3KF13030LB51 Przełącznik rozłączający Rozmiar bezpiecznika = 00 32 A 690 V/AC 1 szt.

Numer produktu2864045

Dostawa w pon. 23.11

Conrad Electronic

32 A

Sztuki

Min.: 1

Vielfache: 1

779,00 zł^*

Siemens 3KF13060LB51 Przełącznik rozłączający Rozmiar bezpiecznika = 00 63 A 690 V/AC 1 szt.

Numer produktu2864046

Dostawa w pon. 23.11

Conrad Electronic

63 A

Sztuki

Min.: 1

Vielfache: 1

909,00 zł^*

Siemens 3KF13080LB51 Przełącznik rozłączający Rozmiar bezpiecznika = 00 80 A 690 V/AC 1 szt.

Numer produktu2864047

Dostawa w pon. 23.11

Conrad Electronic

80 A

Sztuki

Min.: 1

Vielfache: 1

1019,00 zł^*

Siemens 3KF23120MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 00 125 A 690 V/AC 1 szt.

Numer produktu2864048

Dostawa w pon. 23.11

Conrad Electronic

125 A

Sztuki

Min.: 1

Vielfache: 1

1039,00 zł^*

Siemens 3KF23160MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 00 160 A 690 V/AC 1 szt.

Numer produktu2864049

Dostawa w pon. 23.11

Conrad Electronic

160 A

Sztuki

Min.: 1

Vielfache: 1

1199,00 zł^*

Siemens 3KF33250MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 250 A 690 V/AC 1 szt.

Numer produktu2864050

Dostawa w pon. 23.11

Conrad Electronic

250 A

Sztuki

Min.: 1

Vielfache: 1

2019,00 zł^*

Siemens 3KF43400MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 400 A 690 V/AC 1 szt.

Numer produktu2864051

Dostawa w pon. 23.11

Conrad Electronic

400 A

Sztuki

Min.: 1

Vielfache: 1

3259,00 zł^*

Siemens 3KF53630MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 630 A 690 V/AC 1 szt.

Numer produktu2864052

Dostawa w pon. 23.11

Conrad Electronic

630 A

Sztuki

Min.: 1

Vielfache: 1

5699,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 2864053 Siemens 3KF53800MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 850 A 690 V/AC 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864053 Siemens 3KF53800MF51 Przełącznik rozłączający Rozmiar bezpiecznika = 1 850 A 690 V/AC 1 szt.

Opis

Rozłącznik z bezpiecznikiem 3KF SITOR, 800A, rozm. 5, 3-stykowy, dla rozmiaru bezpiecznika NH. 2 i 3 do ochrony półprzewodnikowej, napęd na przednie koła, centralny, urządzenie podstawowe bez uchwytu, zacisk płaski bez bezpieczników

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
