Siemens 3RA28141FW10 Przełącznik pomocniczy 3RA2814-1FW10, 0.05 - 100 s, 1 szt.

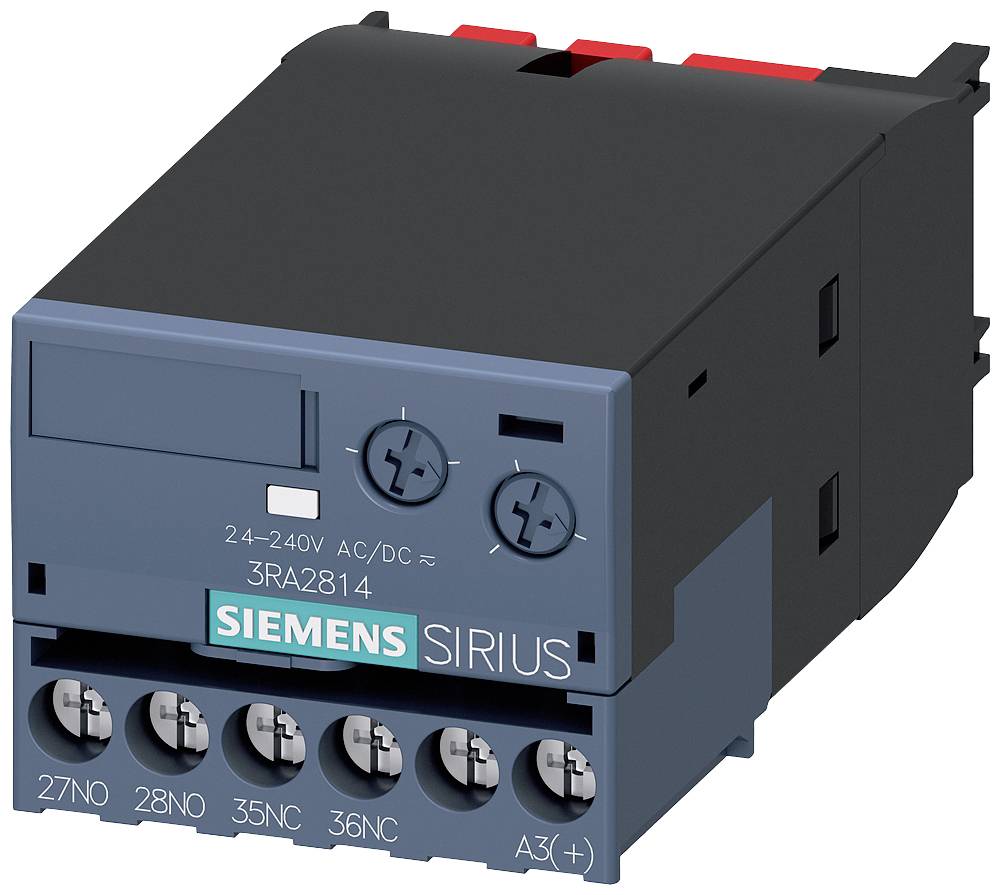

Elektryczne urządzenie łączeniowe firmy Siemens, model Sirius 3RA2814, przeznaczone do sterowania silnikami elektrycznymi, prezentuje swoje złącza i elementy obsługowe.

Zdjęcie poglądowe

Otwarty rozdzielnik elektryczny z różnymi elementami elektrycznymi i kablami, starannie zorganizowanymi na kilku poziomach.

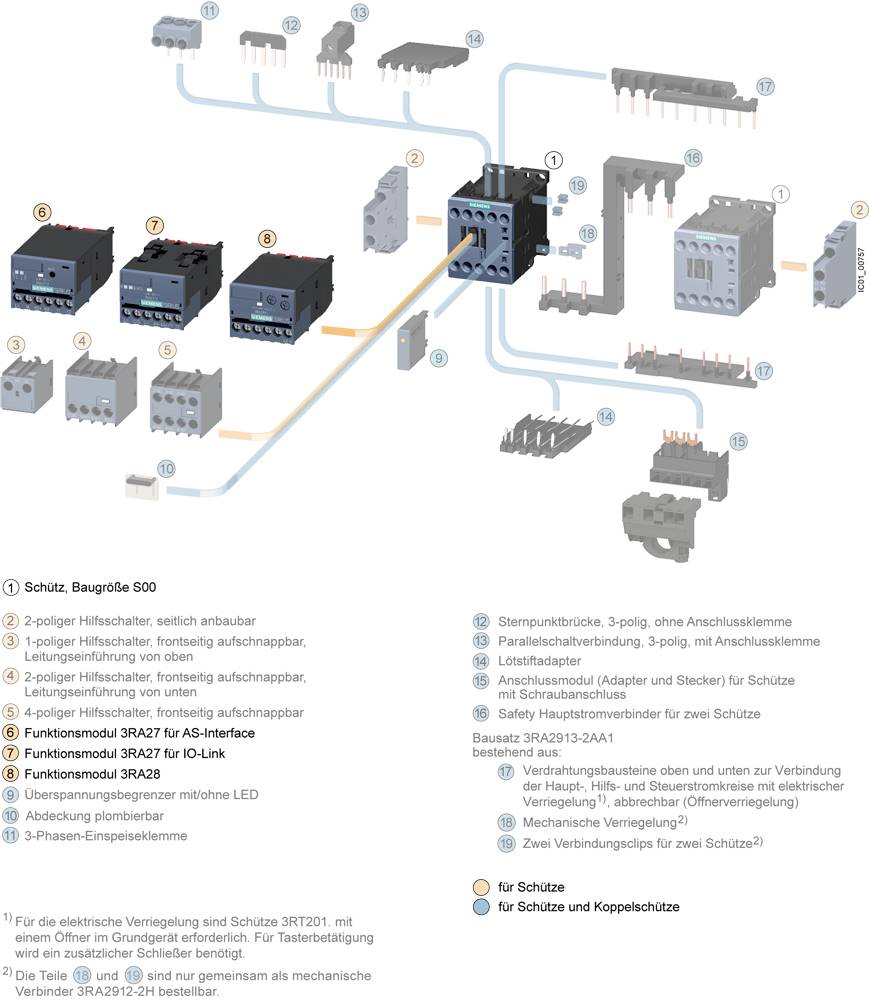

Komponenty styków: zestawy 500, styki pomocnicze, akcesoria montażowe, moduły funkcyjne. Złącza dla styków i styków sprzęgających.

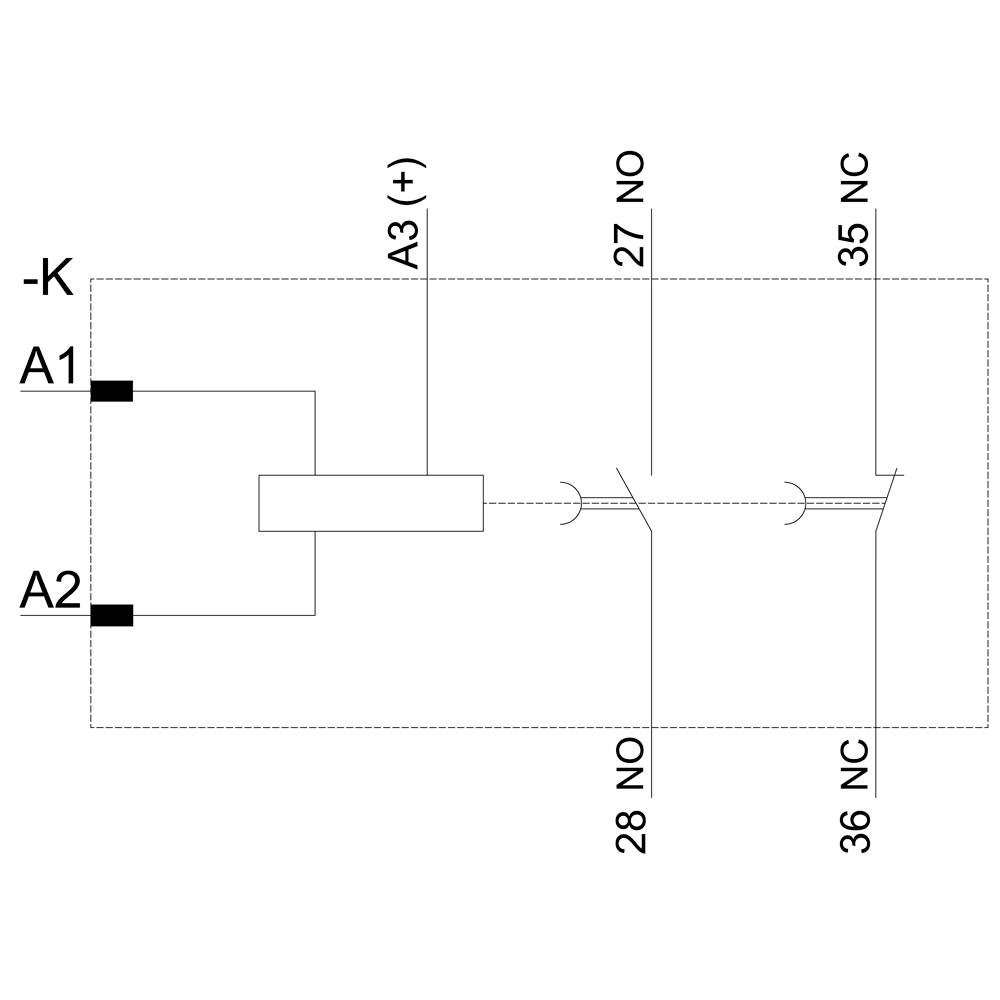

'Elektryczny schemat połączeń: Przekaźnik ze stykami A1, A2, A3 (+), 27 NO, 28 NO, 35 NC, 36 NC.'

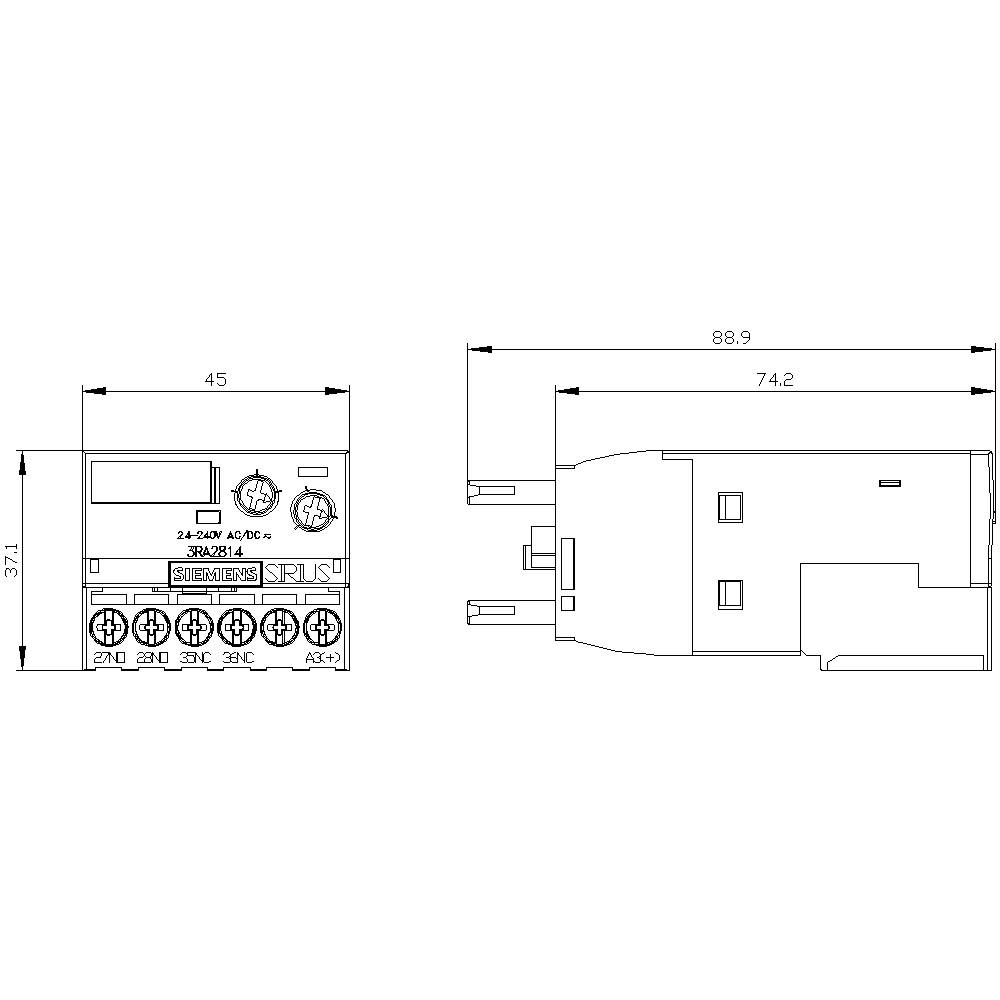

Rysunek techniczny modułu ochronnego z wymiarami: szerokość 88,9 mm, głębokość 45 mm, wysokość 74,2 mm. Widok z przodu przedstawia zaciski.

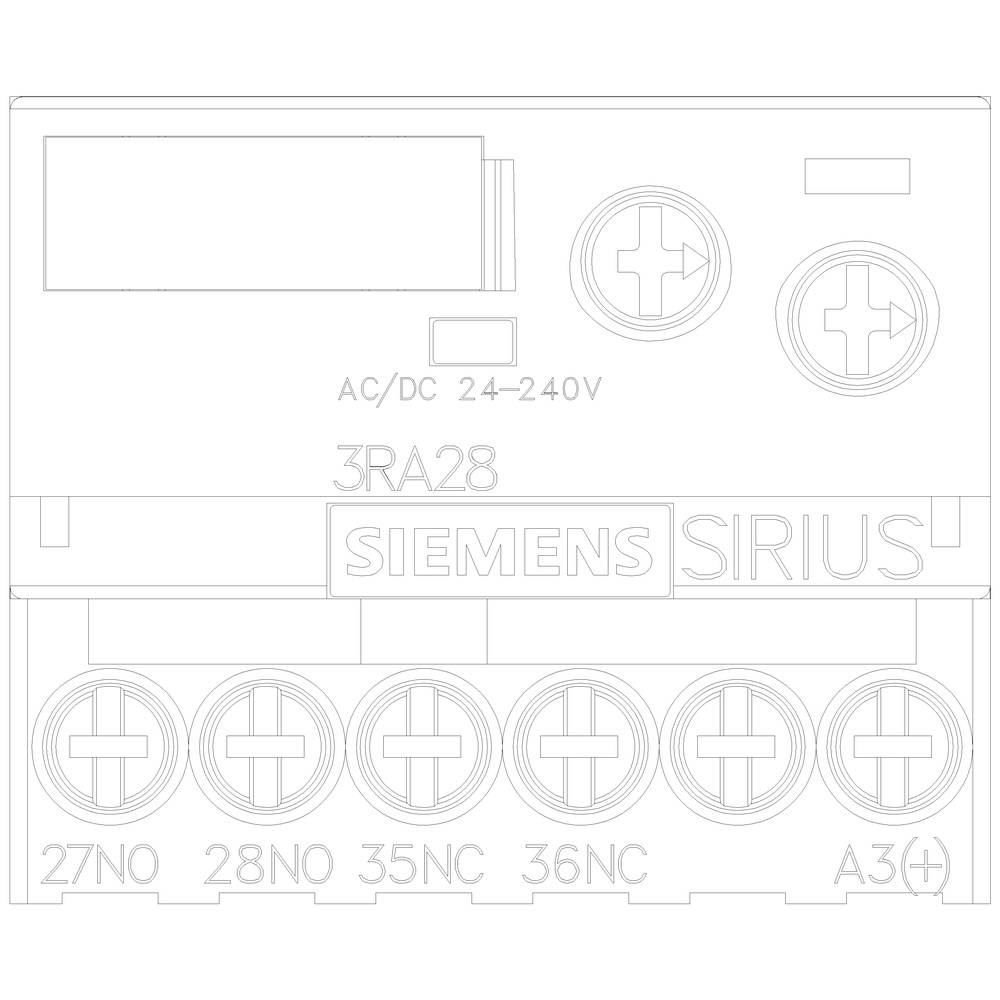

'3RA28', zbliżenie wyłącznika Siemens Sirius. Widoczne są zaciski 27NO, 28NO, 35NC, 36NC, A3+. Napięcie: AC/DC 24-240V.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Przełącznik pomocniczy

Rodzaj przekaźnika czasowego

z opóźnieniem wyłączenia

Funkcje przekaźnika

opóźnienie powrotu

Minimalne napięcie robocze

24 V

Maksymalne napięcie robocze

240 V

Karta katalogowa (PDF)

Dostawa w wt. 29.09

Liczba

Sztuki

Suma (535,77 zł / Sztuka)

535,77 zł

659,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 81,29 zł

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Przełącznik pomocniczy

Model katalogowy producenta: 3RA2814-1FW10

Rodzaj przekaźnika czasowego: z opóźnieniem wyłączenia

Funkcje przekaźnika: opóźnienie powrotu

Minimalne napięcie robocze: 24 V

Maksymalne napięcie robocze: 240 V

Zasilanie (zakres): 24 - 240 V

Materiał styku: AgNi

Minimalny zakres czasowy: 0.05 s

Maksymalny zakres czasowy: 100 s

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

: IP20

Żywotność elektryczna: 100000

Żywotność mechaniczna: 10000000

Szerokość produktu: 45 mm

Wysokość produktu: 38 mm

Głębokość produktu: 74 mm

Wymiary: (S x W x G) 45 x 38 x 74 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: Electronic

: 1

: 1

: 0

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1746550 Siemens 3RA28141FW10 Przełącznik pomocniczy 3RA2814-1FW10, 0.05 - 100 s, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1746550 Siemens 3RA28141FW10 Przełącznik pomocniczy 3RA2814-1FW10, 0.05 - 100 s, 1 szt.

Opis

Elektroniczne styki pomocnicze z opóźnieniem czasowym Opóźnione wyłączenie z sygnałem sterującym Przekaźnik 1 NC + 1 NO 24...240 V AC/DC Zakres czasowy 0,05...100 s Można zatrzasnąć z przodu dla styczników 3RT2 S00-S3 i 3RH2 S00 styczniki przekaźnikowe Zaciski śrubowe Zintegrowany warystor do tłumienia cewek styczników Elektroniczny opóźniony przełącznik pomocniczy SIRIUS 3RA28 do zwłocznego przełączania obwodów odpływowych do montażu na stycznikach 3RT2 i przekaźnikach styczników 3RH2.
Elektronicznie opóźnione styki pomocnicze zapewniają wysoką dokładność ustawień dzięki przełączanym zakresom czasowym i mają zintegrowaną blokadę elektryczną oraz wbudowany warystor (obwód ochronny). Proste i beznarzędziowe mocowanie umożliwia realizację niezależnych od sterowania funkcji czasowych bez dodatkowego okablowania. Pozwala to uniknąć błędów okablowania i zmniejsza koszty testowania. Montując urządzenie z przodu oszczędzasz miejsce na szynie DIN. Urządzenia mogą być używane na całym świecie dzięki międzynarodowym aprobatom (np. IEC, CCC, UL/CSA).
Elektronicznie opóźnione styki pomocnicze są dostępne dla styczników 3RT2 i styków pomocniczych 3RH2 w rozmiarach od S00 do S3. Dostępne z elastycznym szerokim zakresem napięcia AC/DC 24-240 V, wyjściami do wyboru 1 NO + 1 NC lub 1 W oraz z przyłączami śrubowymi lub sprężynowymi.
Dostępne są zestawy okablowania i plombowana pokrywa dla elektronicznych zwłocznych wyłączników pomocniczych.
Przekaźnik SIRIUS - program do wszystkich przypadków.
