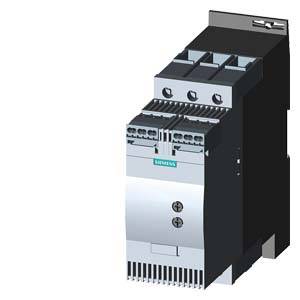

Siemens 3RW3038-2BB04 3RW30382BB04 Soft-start Moc silnika przy 400 V 37 kW 480 V Natężenie znamionowe 72 A

Łącznik firmy Siemens z wieloma przyłączami, przeznaczony do sterowania systemami elektrycznymi w zastosowaniach przemysłowych.

Zdjęcie poglądowe

Otwarta szafa sterownicza ukazuje różne komponenty elektroniczne i kable. Szafa posiada przezroczyste drzwi wykonane ze szkła.

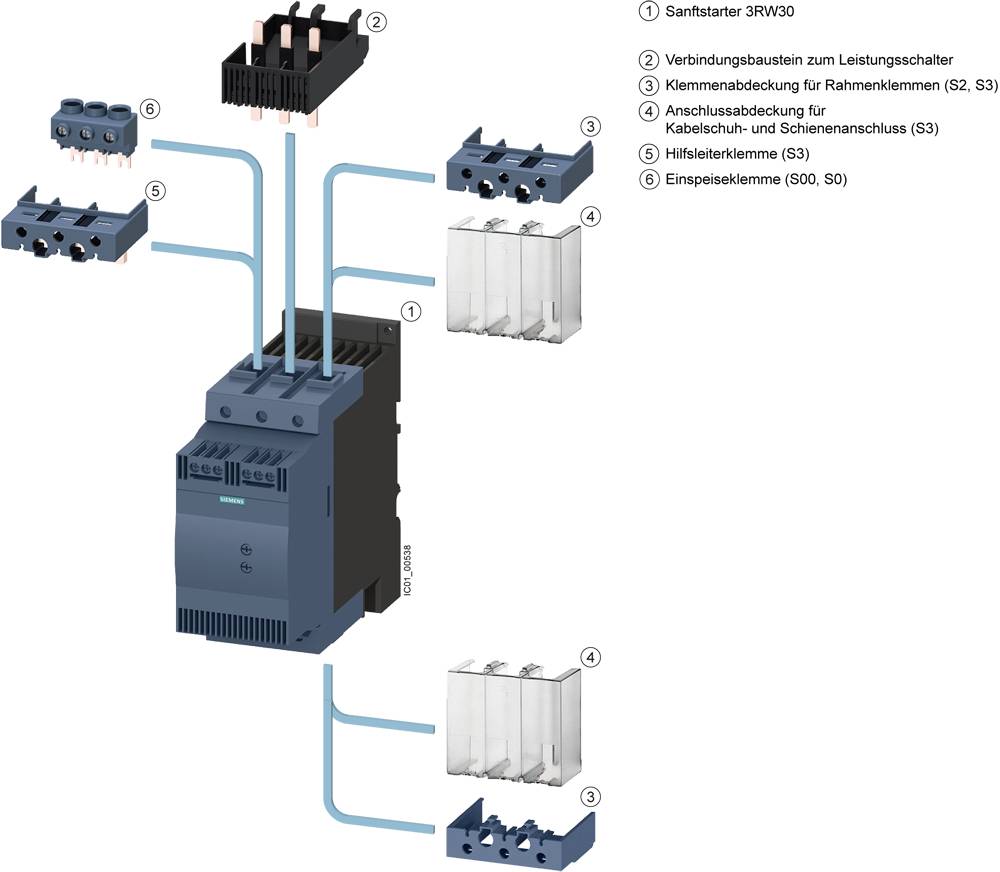

'Schemat urządzeń przełączających z rozrusznikiem 3RW30 pośrodku. Otoczony elementami łączącymi i osłonami zacisków.'

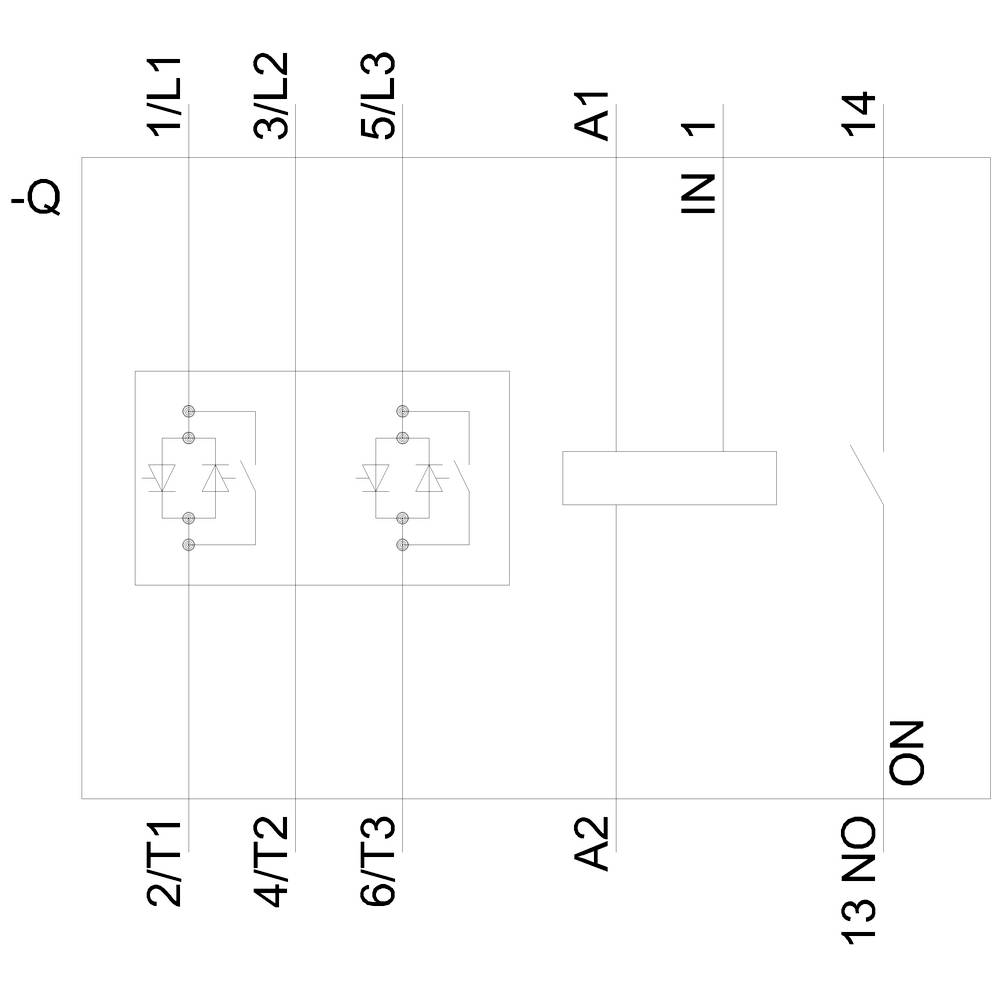

'Schemat elektryczny z oznaczeniami: Q-, 1/L1, 3/L2, 5/L3, A1, IN 1, 14, 2/T1, 4/T2, 6/T3, A2, 13 NO, ON. Przedstawia elektryczny obwód z dwoma diodami.'

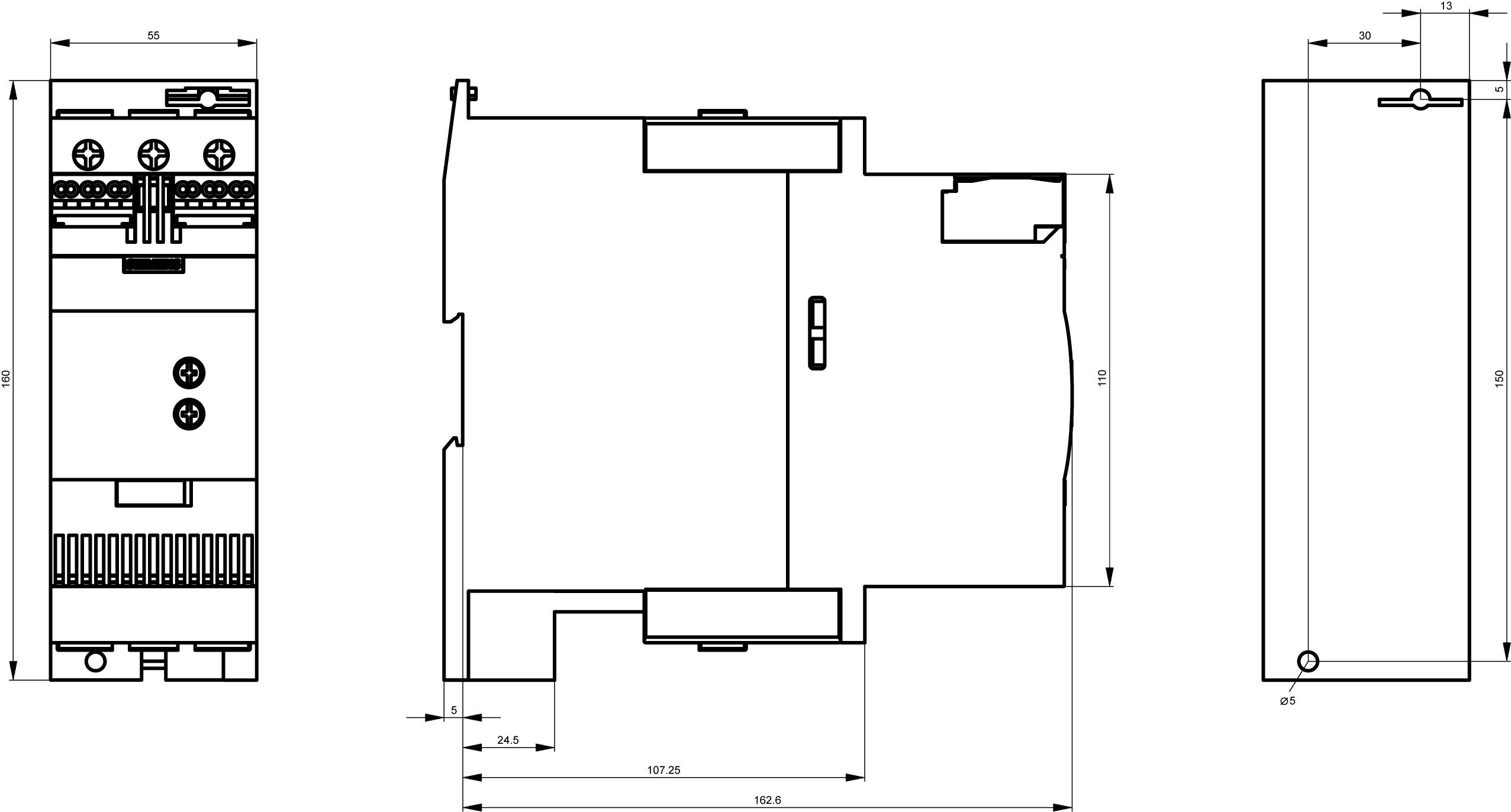

Rysunki techniczne urządzenia elektrycznego z widokami: przedniego, bocznego i z góry. Zawiera wymiary w milimetrach.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w wt. 29.09

Liczba

Sztuki

Suma (3462,60 zł / Sztuka)

3462,60 zł

4259,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 455,28 zł

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP00
Rodzaj zapięcia: zapięcie na wkręt i zatrzask
Liczba styków NO: 1
Rozmiar S2
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V

Rodzaj produktu: Soft-start

Moc silnika przy 400 V: 37 kW

Napięcie znamionowe: 480 V

Specyfikacja: Połączenie śrubowe

Numer katalogowy producenta: 3RW30382BB04

Natężenie znamionowe: 72 A

Natężenie znamionowe - zaokrąglone: 72 A

Model katalogowy producenta: 3RW3038-2BB04

Wymiary: (S x W x G) 55 x 160 x 170 mm

Szerokość produktu: 55 mm

Wysokość produktu: 160 mm

Głębokość produktu: 170 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 72 A

: 22 kW

: 37 kW

: 40 °C

: FALSE

: AC/DC

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Model katalogowy producenta

Moc silnika przy 400 V

Rodzaj produktu

Napięcie znamionowe

Siemens 3RW3014-1BB04 3RW30141BB04 Soft-start Moc silnika przy 400 V 3 kW 480 V Natężenie znamionowe 6.5 A

Numer produktu1699568

6.5 A

3RW3014-1BB04

3 kW

Soft-start

480 V

Siemens 3RW3014-2BB04 3RW30142BB04 Soft-start Moc silnika przy 400 V 3 kW 480 V Natężenie znamionowe 6.5 A

Numer produktu1699569

6.5 A

3RW3014-2BB04

3 kW

Soft-start

480 V

Siemens 3RW3017-2BB14 3RW30172BB14 Soft-start Moc silnika przy 400 V 5.5 kW 480 V Natężenie znamionowe 12.5 A

Numer produktu1699570

12.5 A

3RW3017-2BB14

5.5 kW

Soft-start

480 V

Siemens 3RW3013-1BB04 3RW30131BB04 Soft-start Moc silnika przy 400 V 1.5 kW 480 V Natężenie znamionowe 3.6 A

Numer produktu1704967

3.6 A

3RW3013-1BB04

1.5 kW

Soft-start

480 V

Siemens 3RW3018-1BB04 3RW30181BB04 Soft-start Moc silnika przy 400 V 7.5 kW 480 V Natężenie znamionowe 17.6 A

Numer produktu1704968

17.6 A

3RW3018-1BB04

7.5 kW

Soft-start

480 V

Siemens 3RW3026-2BB04 3RW30262BB04 Soft-start Moc silnika przy 400 V 11 kW 480 V Natężenie znamionowe 25 A

Numer produktu1704969

25 A

3RW3026-2BB04

11 kW

Soft-start

480 V

Siemens 3RW3026-2BB14 3RW30262BB14 Soft-start Moc silnika przy 400 V 11 kW 480 V Natężenie znamionowe 25 A

Numer produktu1704970

25 A

3RW3026-2BB14

11 kW

Soft-start

480 V

Siemens 3RW3027-2BB04 3RW30272BB04 Soft-start Moc silnika przy 400 V 15 kW 480 V Natężenie znamionowe 32 A

Numer produktu1704971

32 A

3RW3027-2BB04

15 kW

Soft-start

480 V

Siemens 3RW3016-2BB04 3RW30162BB04 Soft-start Moc silnika przy 400 V 4 kW 480 V Natężenie znamionowe 9 A

Numer produktu1744276

9 A

3RW3016-2BB04

4 kW

Soft-start

480 V

Siemens 3RW3013-2BB04 3RW30132BB04 Soft-start Moc silnika przy 400 V 1.5 kW 480 V Natężenie znamionowe 3.6 A

Numer produktu1746684

3.6 A

3RW3013-2BB04

1.5 kW

Soft-start

480 V

Do pobrania

Karta katalogowa

Karta katalogowa 1746701 Siemens 3RW3038-2BB04 3RW30382BB04 Soft-start Moc silnika przy 400 V 37 kW 480 V Natężenie znamionowe 72 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1746701 Siemens 3RW3038-2BB04 3RW30382BB04 Soft-start Moc silnika przy 400 V 37 kW 480 V Natężenie znamionowe 72 A

Opis

Softstart SIRIUS S2 72 A, 37 kW/400 V, 40 °C 200-480 V AC, 24 V AC/DC Zaciski sprężynowe Softstart SIRIUS 3RW30 do standardowych zastosowań do płynnego rozruchu trójfazowych silników asynchronicznych.
Bezstopniowy rozruch, redukcja szczytów prądu, uniknięcie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego w napędzie, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przemiennikami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany bypass umożliwia bardzo kompaktową konstrukcję i zapewnia mniejsze nagrzewanie się szafy sterowniczej. Dopuszczenia na całym świecie (np. IEC i UL/CSA).
Softstarty 3RW są dostępne dla systemów zasilania do 690 V w szerokim zakresie mocy z różnymi napięciami zasilania i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dla 3RW30/40 dostępne są dodatkowe wersje z napięciem sterującym 24 V. Niektóre z 3RW40 do rozmiaru S3 i wszystkie 3RW44 oferują również termistorową ochronę silnika.
Dzięki opcjonalnemu modułowi połączeniowemu softstarty można podłączyć do wyłączników, nawet w przypadku wersji z zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
