Zdjęcie poglądowe

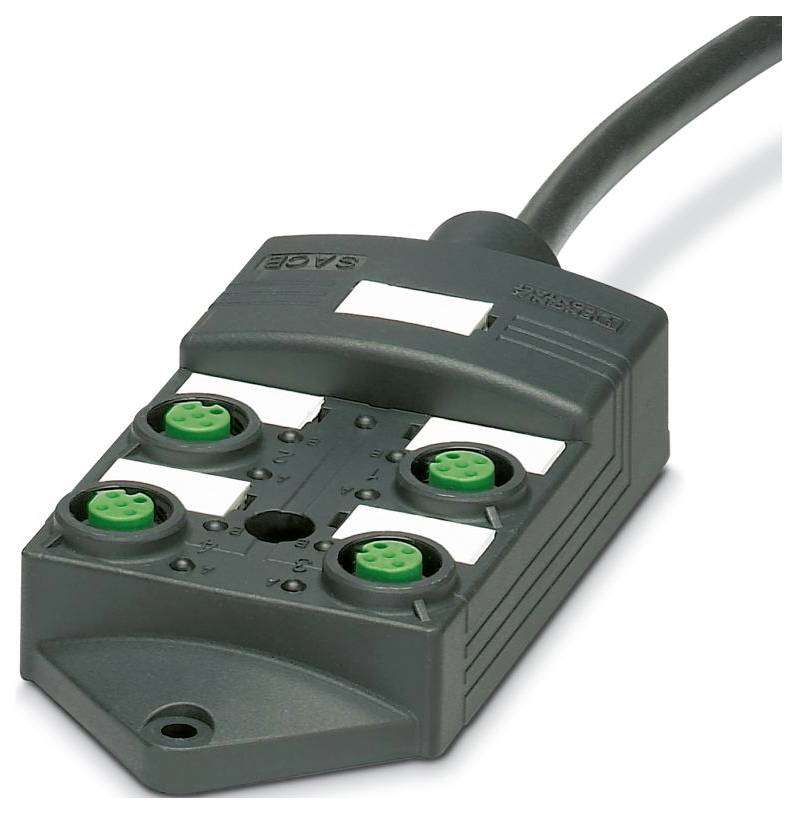

skrzynka czujnika/siłownika Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 1 szt.
Rodzaj produktu
skrzynka czujnika/siłownika
Ilość miejsc sygnałowych
4
Ilość dystrybutorów
3-drożny
Alokacja
podwójna
Model katalogowy producenta
SACB-4/ 8-L-15,0PUR SCO P
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
37 Sztuki
Liczba
Suma (459,00 zł / Sztuka)
459,00 zł
373,17 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Liczba słupów: 11
- Napięcie znamionowe UN: 24 V DC
- Szerokość: 54 mm
- Wysokość: 23 mm
- Klasa palności zgodnie z UL 94: V0
- Materiał obudowy: PBT
- Warunki środowiskowe: Warunki środowiskowe
- Stopień ochrony: IP65/IP67
- Temperatura otoczenia (praca): -25 °C ... do 80 °C
- Normy/Przepisy: IEC 61076-2-101
- Długość: 117 mm
- Materiał powierzchni styku: pozłacany
- Średnica zewnętrzna przewodu 8.70 mm ±0.2 mm
- Uwaga dotycząca użytkowania: Nieużywane otwory należy zamknąć przed użyciem. Odpowiednie elementy zamykające można znaleźć w zakładce „Akcesoria”.
- Obudowa zewnętrzna, materiał: PUR
- Materiał przewodnika: gołe pasma miedziane
- Długość przewodu: 15 m
- Przekrój przewodu: 8x 0,5 mm² (przewód sygnałowy); 3x 1 mm² (przewód zasilający)
- Połączenie przewodów: Połączenie przewodów
- Uwaga dotycząca montażu: UWAGA: Podczas układania kabli należy przestrzegać dopuszczalnych promieni gięcia, gdyż nadmierne siły gięcia mogą obniżyć stopień ochrony. Złącze należy chronić przed obciążeniami mechanicznymi, np. stosując opaski zaciskowe.
- Oznaczenie standardowe: złącze M12
- Obudowa zewnętrzna, kolor: czarny RAL 9005
- Zastosowanie: Standardowe
- Inne właściwości odpornościowe: dobra odporność na kwasy, zasady i rozpuszczalniki
- Kodowanie: A
- Dioda LED: tak
- Materiał styku: stop Cu
- Napięcie probiercze: 2000 V
- Liczba gniazd: 4
- Maksymalne napięcie robocze Umax: 30 V DC
- Całkowity prąd znamionowy: 12 A
- Maksymalna obciążalność prądowa na ścieżkę: 2 A
- Prąd znamionowy na gniazdo: 4 A
- Typ połączenia czujnika/siłownika: gniazdo M12
- Moment dokręcania dla gniazda kabla czujnika/siłownika: 0,4 Nm
- Przypisanie połączenia: Przypisanie połączenia
- Gniazdo/biegun = kolor przewodu lub połączenie: 1 / 4 (A) = WH;1 / 2 (B) = GYPK;2 / 4 (A) = GN;2 / 2 (B) = RDBU;3 / 4 (A) = YE;3 / 2 (B) = WHGN;4 / 4 (A) = GY;4 / 2 (B) = BNGN;1-4 / 1 (+ 24 V) = BN;1-4 / 3 (0V) = BU;1-4 / 5 (PE) = GNYE
- Wskaźnik stanu dostępny: tak
- Materiał tulei gwintowej: PBT
- Materiał uszczelki typu O-ring: NBR
- Materiał nośnika styków: PA
- Moment dokręcania śruby mocującej obudowę: 0,5 Nm
- Materiał do zalewania: PUR
- Diagnostyka lokalna: Dioda LED napięcia zasilania zielona; Dioda LED wskaźnika stanu wejścia/wyjścia żółta
- Funkcja monitorowana: Napięcie zasilania
- Reprezentacja optyczna: zielona dioda LED
- PUR/PVC czarny [PUR]: PUR/PVC czarny [PUR]
- Masa liniowa: 122 kg/km
- AWM UL style 20549
- Ekranowany: nie
- Typ kabla: PUR/PVC czarny [PUR]
- Budowa żyły kabla sygnałowego: 28 x 0,15 mm
- Przewód sygnałowy AWG: 20
- Konstrukcja przewodu zasilającego: 56x 0,15 mm
- Zasilanie AWG: 17
- Średnica przewodu wraz z izolacją: 1,5 mm ±0,1 mm (przewód sygnałowy); 2,1 mm ±0,1 mm (przewód zasilający)
- Materiał izolacji przewodu: PVC
- Przewód jednożyłowy, kolor: brązowy, niebieski, zielono-żółty, biały, zielony, żółty, szary, szaro-różowy, czerwono-niebieski, biało-zielony, brązowo-zielony
- Grubość ścianki wewnętrznej: ≥ 0,15 mm
- Grubość ścianki zewnętrznej: ≥ 0,38 mm
- Całkowite splątanie: żyły splątane warstwami
- Napięcie znamionowe kabla: 300 V
- Minimalny promień gięcia przy montażu na stałe: 7,5 x D
- Minimalny promień gięcia przy elastycznym ułożeniu: 10 x D
- Minimalny promień gięcia przy montażu na stałe: 66 mm
- Najmniejszy promień gięcia, montaż elastyczny: 87 mm
- Nośność dynamiczna (zginanie): Maksymalna liczba cykli gięcia: 1 500 000, promień gięcia: 87 mm, odległość przesuwu: 2 m, prędkość przesuwu: 2 m/s
- Ognioodporność: DIN EN 50265
- Odporność na olej: zgodnie z VDE 0472 część 803
- Cechy szczególne: bez silikonu
- Rodzaj produktu
skrzynka czujnika/siłownika
- Ilość miejsc sygnałowych
4
- Alokacja
podwójna
- Model katalogowy producenta
SACB-4/ 8-L-15,0PUR SCO P
- Przewody zbiorcze
Tak
- Ilość dystrybutorów
3-drożny
- Wskaźnik stanu
z LED
- Rodzaj sygnału
PNP
- Połączenie komponentów
złącze żeńskie M12
- Szerokość produktu
54 mm
- Długość produktu
117 mm
IP65
IP67
- Dopuszczalny prąd na gniazdo
4 A
- Prąd łączny
12 A
- Maksymalna temperatura
80 °C
- Minimalna temperatura
-25 °C
- Maksymalne pole przekroju poprzecznego
1 mm²
- Minimalne pole przekroju
0.5 mm²
- Złącze terminali przyłączeniowych
Złącze żeńskie M12
- Materiał obudowy
PBT
- Łączna ilość styków
5
- Numer katalogowy producenta
1097602
- Zawartość
1 szt.
- Długość kabla
15 m
- Ilość styków
5
- Wysokość produktu
23 mm
- Całkowita obciążalność
12 A
- Obciążalność prądowa sygnału I/O
2 A
- Głębokość produktu
117 mm
- Napięcie robocze
24 V
- Napięcie znamionowe
24 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563787 skrzynka czujnika/siłownika Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563787 skrzynka czujnika/siłownika Phoenix Contact SACB-4/ 8-L-15,0PUR SCO P 1097602 1 szt.
Opis
Skrzynka rozdzielcza, Zastosowanie: Standardowa, Typ połączenia: Gniazdo M12 (plastikowe), Liczba gniazd: 4, Liczba biegunów: 5, Kodowanie: A, Konfiguracja gniazd: Podwójna, Wskaźnik stanu: Tak, PNP; Podłączenie linii magistralnej: Połączenie stałe 180°, PUR/PVC, Długość kabla: 15 m, Ekranowanie: Nie
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
