Zdjęcie poglądowe

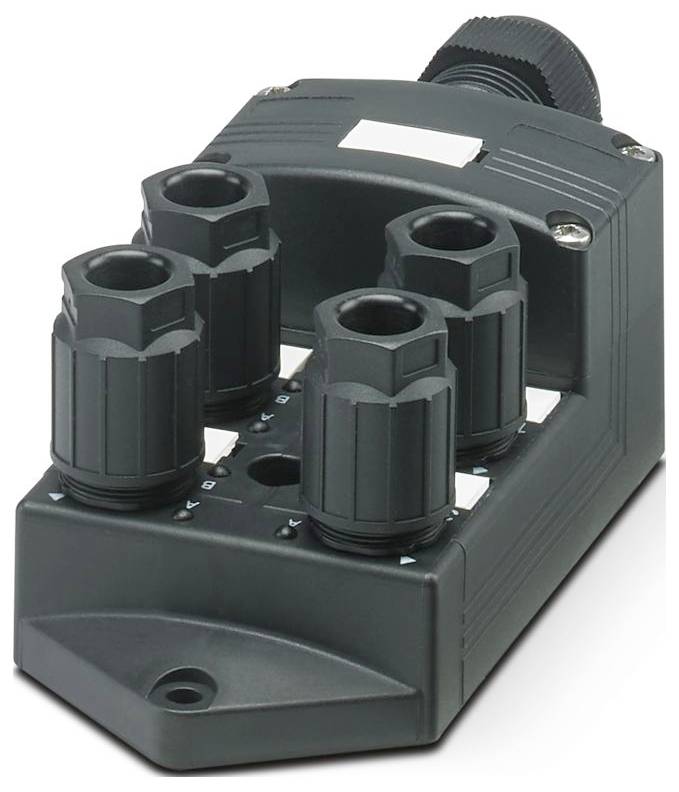

skrzynka czujnika/siłownika Phoenix Contact SACB-4/ 8-L-PT QO 1175448 1 szt.
Opakowanie
sztuka
Rodzaj produktu
skrzynka czujnika/siłownika
Ilość miejsc sygnałowych
4
Ilość dystrybutorów
3-drożny
Alokacja
podwójna
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
363 Sztuki
Liczba
Suma (369,00 zł / Sztuka)
369,00 zł
300,00 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Ilość biegunów 5
- Napięcie znamionowe UN: 24 V DC
- Typ połączenia: Połączenie wtykowe
- Szerokość: 58 mm
- Wysokość: 45 mm
- Klasa palności zgodnie z UL 94: V0
- Materiał obudowy: PBT
- Warunki środowiskowe: Warunki środowiskowe
- Stopień ochrony: IP65
- Temperatura otoczenia (praca): -30 °C ... 80 °C; -5 °C ... 50 °C (podczas montażu)
- Materiał uszczelnienia: FKM
- Długość: 131 mm
- Materiał powierzchni styku: Sn
- Średnica zewnętrzna rury: 7 mm ... 12 mm
- Uwaga dotycząca zastosowania: Kable 5-żyłowe mogą mieć maksymalny przekrój połączenia wynoszący 0,5 mm²/AWG 20.
- Połączenie przewodów: Połączenie przewodów
- Uwaga dotycząca montażu: UWAGA: Podczas układania kabli należy przestrzegać dopuszczalnych promieni gięcia, gdyż nadmierne siły gięcia mogą obniżyć stopień ochrony. Złącze należy chronić przed obciążeniami mechanicznymi, np. stosując opaski zaciskowe.
- Dioda LED: tak
- Materiał styku: stal/miedź
- Liczba gniazd: 4
- Maksymalne napięcie robocze Umax: 30 V DC
- Całkowity prąd znamionowy: 10 A
- Maksymalna obciążalność prądowa na ścieżkę: 2 A
- Prąd znamionowy na gniazdo: 4 A
- Typ połączenia czujnika/siłownika: QUICKON
- Przypisanie połączenia: Przypisanie połączenia
- Gniazdo/biegun = kolor przewodu lub połączenie: 1 / 4 (A) = 1 / 4; 1 / 2 (B) = 1 / 2; 2 / 4 (A) = 2 / 4; 2 / 2 (B) = 2 / 2; 3 / 4 (A) = 3 / 4; 3 / 2 (B) = 3 / 2; 4 / 4 (A) = 4 / 4; 4 / 2 (B) = 4 / 2; 1-4 / 1 (+24 V) = UN; 1-4 / 3 (0 V) = 0 V; 1-4 / 5 (PE) = PE
- Wskaźnik stanu dostępny: tak
- Materiał uszczelki typu O-ring: FKM
- Materiał nośnika styków: PA 6.6
- Materiał strony styku kabla bagażnika: stop Cu
- Materiał powierzchni styku po stronie przewodu głównego: Sn
- Przekrój elastycznego kabla sygnałowego: 0,14 mm² ... 0,5 mm²
- Przekrój przyłącza zasilania elastycznego: 0,14 mm² ... 0,5 mm²
- Przekrój elastycznego kabla sygnałowego AWG: 26 ... 20
- Elastyczny przekrój przyłącza zasilania AWG: 26 ... 20
- Długość zdjęcia izolacji z przewodu sygnałowego: 8 mm
- Długość zdjęcia powłoki: 50 mm (kabel główny)
- Moment dokręcania śruby pokrywy: 0,35 Nm
- Moment dokręcania śruby mocującej obudowę: 0,5 Nm
- Moment dokręcania nakrętki łączącej: 4 Nm
- Materiał do zalewania: PUR
- Materiał styku nośnika kabla magistralnego po stronie: PA 6.6 V0
- Diagnostyka lokalna: Dioda LED napięcia zasilania każdego modułu zielona; Dioda LED wskaźnika stanu wejścia/wyjścia żółta
- Funkcja monitorowana: Napięcie zasilania na moduł
- Reprezentacja optyczna: zielona dioda LED
- Rozmiar klucza do nakrętki łączącej: 16 mm
- Materiał izolacji rdzenia: PVC/PE/PP/Guma
- Opakowanie
sztuka
- Rodzaj produktu
skrzynka czujnika/siłownika
- Ilość miejsc sygnałowych
4
- Alokacja
podwójna
- Model katalogowy producenta
SACB-4/ 8-L-PT QO
- Przewody zbiorcze
Tak
- Ilość dystrybutorów
3-drożny
- Wskaźnik stanu
z LED
- Rodzaj sygnału
PNP
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Szerokość produktu
58 mm
- Długość produktu
131 mm
IP65
- Dopuszczalny prąd na gniazdo
4 A
- Prąd łączny
10 A
- Maksymalna temperatura
80 °C
- Minimalna temperatura
-30 °C
- Maksymalne pole przekroju poprzecznego
0.75 mm²
- Minimalne pole przekroju
0.14 mm²
- Złącze terminali przyłączeniowych
Złącze QUICKON
- Materiał obudowy
PBT
- Łączna ilość styków
5
- Numer katalogowy producenta
1175448
- Zawartość
1 szt.
- Ilość styków
5
- Wysokość produktu
45 mm
- Całkowita obciążalność
10 A
- Obciążalność prądowa sygnału I/O
2 A
- Napięcie robocze
24 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3565346 skrzynka czujnika/siłownika Phoenix Contact SACB-4/ 8-L-PT QO 1175448 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3565346 skrzynka czujnika/siłownika Phoenix Contact SACB-4/ 8-L-PT QO 1175448 1 szt.
Opis
Skrzynka rozdzielcza, typ przyłącza: QUICKON, 0,14 mm² ... 0,75 mm², Liczba gniazd: 4, Liczba biegunów: 5, Konfiguracja gniazd: podwójna, Wskaźnik stanu: tak, PNP; Podłączenie linii magistralnej: złącze wtykowe 180°, Ekranowanie: nie, Przy podłączaniu 5 przewodów można podłączyć maks. 0,5 mm²
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
