skrzynka czujnika/siłownika Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 1 szt.

skrzynka czujnika/siłownika Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 1 szt.-0

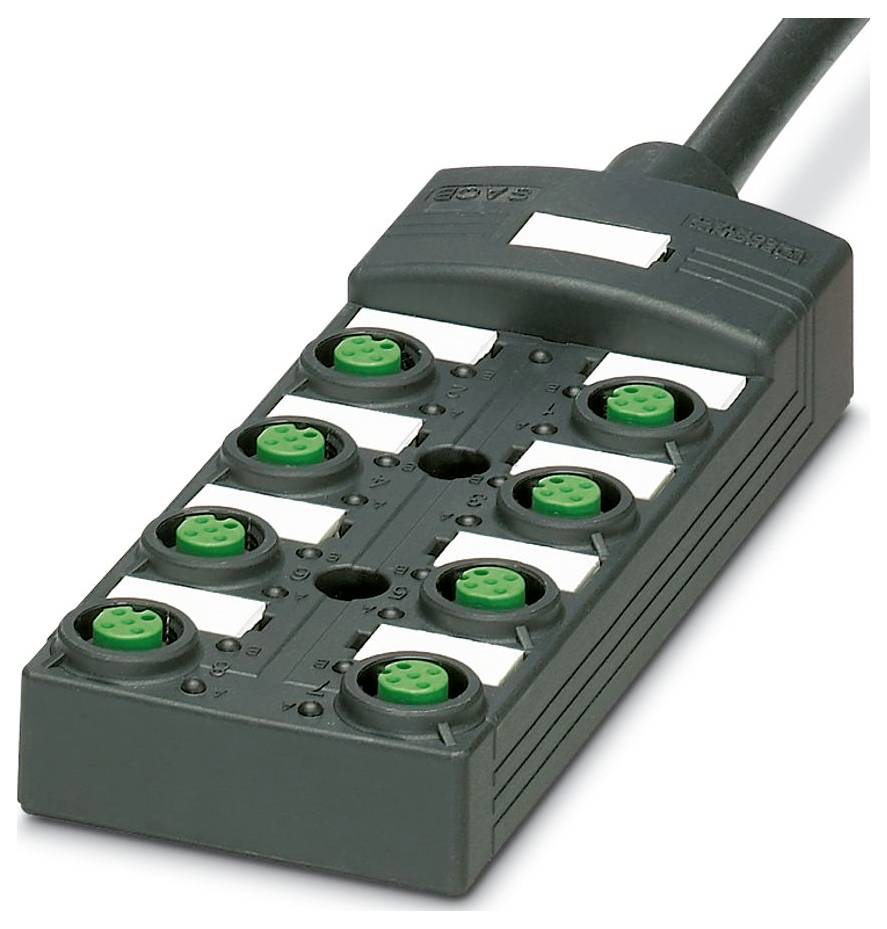

Zdjęcie poglądowe
Opakowanie
sztuka
Rodzaj produktu
skrzynka czujnika/siłownika
Ilość miejsc sygnałowych
8
Ilość dystrybutorów
4-drożny
Alokacja
podwójna
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pt. 20.11
Liczba
Suma (629,00 zł / Sztuka)
629,00 zł
511,38 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Liczba słupów: 19
  • Napięcie znamionowe UN: 24 V DC
  • Szerokość: 54 mm
  • Wysokość: 23 mm
  • Klasa palności zgodnie z UL 94: V0
  • Materiał obudowy: PBT
  • Warunki środowiskowe: Warunki środowiskowe
  • Stopień ochrony: IP65/IP67
  • Temperatura otoczenia (praca): -25 °C ... do 80 °C
  • Normy/Przepisy: IEC 61076-2-101
  • Długość: 149 mm
  • Materiał powierzchni styku: pozłacany
  • Średnica zewnętrzna przewodu 10.50 mm ±0.2 mm
  • Uwaga dotycząca użytkowania: Nieużywane otwory należy zamknąć przed użyciem. Odpowiednie elementy zamykające można znaleźć w zakładce „Akcesoria”.
  • Obudowa zewnętrzna, materiał: PUR
  • Materiał przewodnika: gołe pasma miedziane
  • Długość przewodu: 15 m
  • Przekrój przewodu: 16 x 0,5 mm² (przewód sygnałowy); 3 x 1 mm² (przewód zasilający)
  • Połączenie przewodów: Połączenie przewodów
  • Uwaga dotycząca montażu: UWAGA: Podczas układania kabli należy przestrzegać dopuszczalnych promieni gięcia, gdyż nadmierne siły gięcia mogą obniżyć stopień ochrony. Złącze należy chronić przed obciążeniami mechanicznymi, np. stosując opaski zaciskowe.
  • Oznaczenie standardowe: złącze M12
  • Obudowa zewnętrzna, kolor: czarny RAL 9005
  • Zastosowanie: Standardowe
  • Inne właściwości odpornościowe: dobra odporność na kwasy, zasady i rozpuszczalniki
  • Kodowanie: A
  • Dioda LED: tak
  • Materiał styku: stop Cu
  • Napięcie probiercze: 2000 V
  • Liczba gniazd: 8
  • Maksymalne napięcie robocze Umax: 30 V DC
  • Całkowity prąd znamionowy: 12 A
  • Maksymalna obciążalność prądowa na ścieżkę: 2 A
  • Prąd znamionowy na gniazdo: 4 A
  • Typ połączenia czujnika/siłownika: gniazdo M12
  • Moment dokręcania dla gniazda kabla czujnika/siłownika: 0,4 Nm
  • Przypisanie połączenia: Przypisanie połączenia
  • Gniazdo/biegun = kolor przewodu lub połączenie: 1 / 4 (A) = WH;1 / 2 (B) = GYPK;2 / 4 (A) = GN;2 / 2 (B) = RDBU;3 / 4 (A) = YE;3 / 2 (B) = WHGN;4 / 4 (A) = GY;4 / 2 (B) = BNGN;5 / 4 (A) = PK;5 / 2 (B) = WHYE;6 / 4 (A) = RD;6 / 2 (B) = YEBN;7 / 4 (A) = BK;7 / 2 (B) = WHGY;8 / 4 (A) = VT;8 / 2 (B) = GYBN;1-8 / 1 (+ 24 V) = BN;1-8 / 3 (0 V) = BU;1-8 / 5 (PE) =GNYE
  • Wskaźnik stanu dostępny: tak
  • Materiał tulei gwintowej: PBT
  • Materiał uszczelki typu O-ring: NBR
  • Materiał nośnika styków: PA
  • Moment dokręcania śruby mocującej obudowę: 0,5 Nm
  • Materiał do zalewania: PUR
  • Diagnostyka lokalna: Dioda LED napięcia zasilania zielona; Dioda LED wskaźnika stanu wejścia/wyjścia żółta
  • Funkcja monitorowana: Napięcie zasilania
  • Reprezentacja optyczna: zielona dioda LED
  • PUR/PVC czarny [PUR]: PUR/PVC czarny [PUR]
  • Masa liniowa: 183,7 kg/km
  • Styl UL AWM: 20549 (80°C / 300 V)
  • Ekranowany: nie
  • Typ kabla: PUR/PVC czarny [PUR]
  • Budowa żyły kabla sygnałowego: 28 x 0,15 mm
  • Przewód sygnałowy AWG: 20
  • Konstrukcja przewodu zasilającego: 56x 0,15 mm
  • Zasilanie AWG: 17
  • Średnica przewodu wraz z izolacją: 1,5 mm ±0,1 mm (przewód sygnałowy); 2,1 mm ±0,1 mm (przewód zasilający)
  • Materiał izolacji przewodu: PVC
  • Pojedyncza nitka, kolor: brązowy, niebieski, zielono-żółty, biały, zielony, żółty, szary, różowy, czerwony, czarny, fioletowy, szaro-różowy, czerwono-niebieski, biało-zielony, brązowo-zielony, biało-żółty, żółto-brązowy, biało-szary, szaro-brązowy
  • Grubość ścianki wewnętrznej: ≥ 0,15 mm
  • Grubość ścianki zewnętrznej powłoki: ≥ 0,76 mm
  • Całkowite splątanie: żyły splątane warstwami
  • Napięcie znamionowe kabla: 300 V
  • Minimalny promień gięcia przy montażu na stałe: 7,5 x D
  • Minimalny promień gięcia przy elastycznym ułożeniu: 10 x D
  • Minimalny promień gięcia, montaż stały: 79 mm
  • Najmniejszy promień gięcia, montaż elastyczny: 105 mm
  • Nośność dynamiczna (zginanie): Maksymalna liczba cykli zginania: 1 500 000, promień gięcia: 10 x D, odległość przesuwu: 2 m, prędkość przesuwu: 2 m/s
  • Ognioodporność: zgodnie z normą DIN EN 50265
  • Odporność na olej: zgodnie z VDE 0472 część 803
  • Cechy szczególne: bez silikonu
Opakowanie

sztuka

Rodzaj produktu

skrzynka czujnika/siłownika

Ilość miejsc sygnałowych

8

Alokacja

podwójna

Model katalogowy producenta

SACB-8/16-L-15,0PUR SCO P

Przewody zbiorcze

Tak

Ilość dystrybutorów

4-drożny

Wskaźnik stanu

z LED

Rodzaj sygnału

PNP

Połączenie komponentów

złącze żeńskie M12

Szerokość produktu

54 mm

Długość produktu

149 mm

IP65

IP67

Dopuszczalny prąd na gniazdo

4 A

Prąd łączny

12 A

Maksymalna temperatura

80 °C

Minimalna temperatura

-25 °C

Maksymalne pole przekroju poprzecznego

1 mm²

Minimalne pole przekroju

0.5 mm²

Złącze terminali przyłączeniowych

Złącze żeńskie M12

Materiał obudowy

PBT

Łączna ilość styków

5

Numer katalogowy producenta

1097635

Zawartość

1 szt.

Długość kabla

15 m

Ilość styków

5

Wysokość produktu

23 mm

Całkowita obciążalność

12 A

Obciążalność prądowa sygnału I/O

2 A

Głębokość produktu

149 mm

Napięcie robocze

24 V

Napięcie znamionowe

24 V

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 3563851 skrzynka czujnika/siłownika Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563851 skrzynka czujnika/siłownika Phoenix Contact SACB-8/16-L-15,0PUR SCO P 1097635 1 szt.

Opis

Skrzynka rozdzielcza, Zastosowanie: Standardowa, Typ połączenia: Gniazdo M12 (plastikowe), Liczba gniazd: 8, Liczba biegunów: 5, Kodowanie: A, Konfiguracja gniazd: Podwójna, Wskaźnik stanu: Tak, PNP; Podłączenie linii magistralnej: Połączenie stałe 180°, PUR/PVC, Długość kabla: 15 m, Ekranowanie: Nie

Opis tego produktu został przetłumaczony automatycznie.
