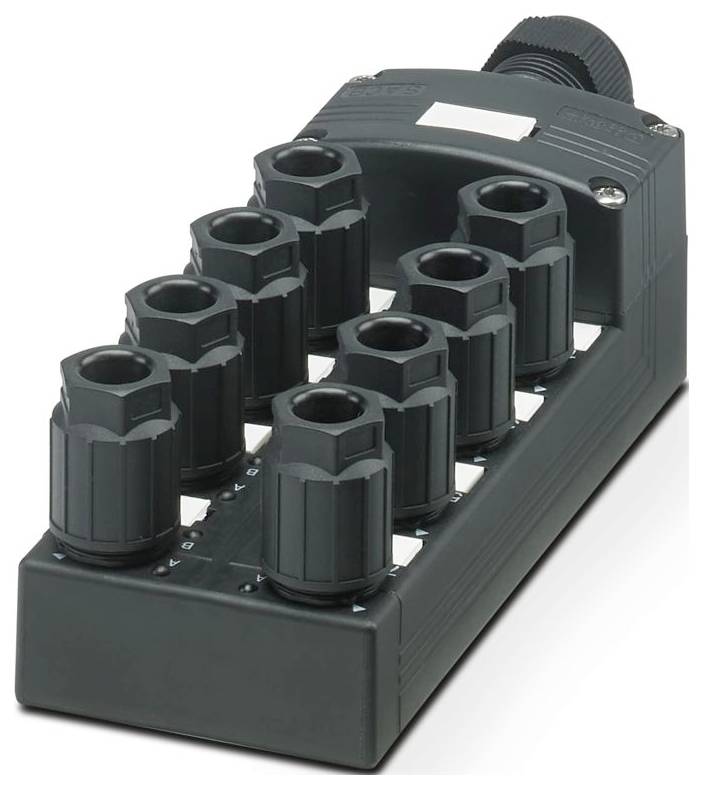

skrzynka czujnika/siłownika Phoenix Contact SACB-8/16-L-C QO 1156006 1 szt.
EAN:
Numer producenta
Numer produktu
Opakowanie
sztuka
Rodzaj produktu
skrzynka czujnika/siłownika
Ilość miejsc sygnałowych
8
Ilość dystrybutorów
4-drożny
Alokacja
podwójna
Karta katalogowa (PDF)
72 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
397,56 zł
3
3% = 11,02 zł
386,54 zł
5
4% = 15,42 zł
382,14 zł
10
5% = 18,36 zł
379,20 zł
25
5% = 21,67 zł
375,89 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (397,56 zł / Sztuka)
397,56 zł
489,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Ilość biegunów 5
- Nennspannung UN: 24 V DC
- Anschlussart: Steckbarer Schraubanschluss
- Szerokość: 58 mm
- Wysokość: 45 mm
- Klasa palności zgodnie z UL 94: V0
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Stopień ochrony: IP65
- Umgebungstemperatur (Betrieb): -30 °C ... 80 °C;-5 °C ... 50 °C (bei der Konfektionierung)
- Material Dichtung: FKM
- Długość: 168 mm
- Material Kontaktoberfläche: Sn
- Leitungsaußendurchmesser: 7 mm ... 12 mm
- Hinweis zur Anwendung: Leitungen mit 5 Leitern dürfen einen Anschlussquerschnitt von max. 0,5 mm²/ AWG 20 aufweisen
- Leiteranschluss: Leiteranschluss
- Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
- LED: ja
- Material Kontakt: Stahl/Kupfer
- Anzahl der Steckplätze: 8
- Betriebsspannung maximal Umax: 30 V DC
- Bemessungsstrom gesamt: 10 A
- Strombelastbarkeit je Pfad max.: 2 A
- Strombelastbarkeit je Steckplatz: 4 A
- Anschlussart Sensor/Aktor: QUICKON
- Anschlussbelegung: Anschlussbelegung
- Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4;4 / 2 (B) = 4 / 2;5 / 4 (A) = 5 / 4;5 / 2 (B) = 5 / 2;6 / 4 (A) = 6 / 4;6 / 2 (B) = 6 / 2;7 / 4 (A) = 7 / 4;7 / 2 (B) = 7 / 2;8 / 4 (A) = 8 / 4;8 / 2 (B) = 8 / 2;1-8 / 1 (+ 24 V) = UN;1-8 / 3 (0 V) = 0 V;1-8 / 5 (PE) = PE
- Statusanzeige vorhanden: ja
- Material Dichtung O-Ring: FKM
- Material Kontaktträger: PA 6.6
- Material Kontakt Stammkabelseite: Cu-Legierung
- Material Kontaktoberfläche Stammkabelseite: Ni
- Anschlussquerschnitt Signalleitung flexibel: 0,14 mm² ... 0,5 mm²
- Anschlussquerschnitt Spannungsversorgung flexibel: 0,14 mm² ... 0,5 mm²
- Anschlussquerschnitt AWG Signalleitung flexibel: 26 ... 20
- Anschlussquerschnitt AWG Spannungsversorgung flexibel: 26 ... 20
- Abisolierlänge Signalleitung: 7 mm
- Abisolierlänge der Ummantelung: 50 mm (Stammleitung)
- Anzugdrehmoment-Deckelschraube: 0,35 Nm
- Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,5 Nm
- Anzugsdrehmoment-Überwurfmutter: 4 Nm
- Material Vergussmasse: PUR
- Material Kontaktträger Stammkabelseite: PA 6.6 V0
- Lokale Diagnose: Versorgungsspannung je Modul LED grün;Statusanzeige I/O LED gelb
- Überwachte Funktion: Versorgungsspannung je Modul
- optische Darstellung: LED grün
- Schlüsselweite Überwurfmutter: 16 mm
- Aderisolationsmaterial: PVC / PE / PP / Gummi
- Opakowanie
sztuka
- Rodzaj produktu
skrzynka czujnika/siłownika
- Ilość miejsc sygnałowych
8
- Alokacja
podwójna
- Model katalogowy producenta
SACB-8/16-L-C QO
- Przewody zbiorcze
Tak
- Ilość dystrybutorów
4-drożny
- Wskaźnik stanu
z LED
- Rodzaj sygnału
PNP
- Połączenie komponentów
złącze śrubowe wtykowe
- Szerokość produktu
58 mm
- Długość produktu
168 mm
IP65
- Dopuszczalny prąd na gniazdo
4 A
- Prąd łączny
10 A
- Maksymalna temperatura
80 °C
- Minimalna temperatura
-30 °C
- Maksymalne pole przekroju poprzecznego
0.75 mm²
- Minimalne pole przekroju
0.14 mm²
- Złącze terminali przyłączeniowych
Złącze QUICKON
- Materiał obudowy
PBT
- Łączna ilość styków
5
- Numer katalogowy producenta
1156006
- Zawartość
1 szt.
- Ilość styków
5
- Wysokość produktu
45 mm
- Całkowita obciążalność
10 A
- Obciążalność prądowa sygnału I/O
2 A
- Napięcie robocze
24 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3565102 skrzynka czujnika/siłownika Phoenix Contact SACB-8/16-L-C QO 1156006 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3565102 skrzynka czujnika/siłownika Phoenix Contact SACB-8/16-L-C QO 1156006 1 szt.
Opis
Verteilerbox, Anschlussart: QUICKON, 0,14 mm² ... 0,75 mm², Anzahl der Steckplätze: 8, Polzahl: 5, Steckplatzbelegung: doppelt, Statusanzeige: ja, PNP; Stammleitungsanschluss: Steckbarer Schraubanschluss 180°, Schirmung: nein, Beim Anschluss von 5 Leitern max. 0,5 mm² anschließbar
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
