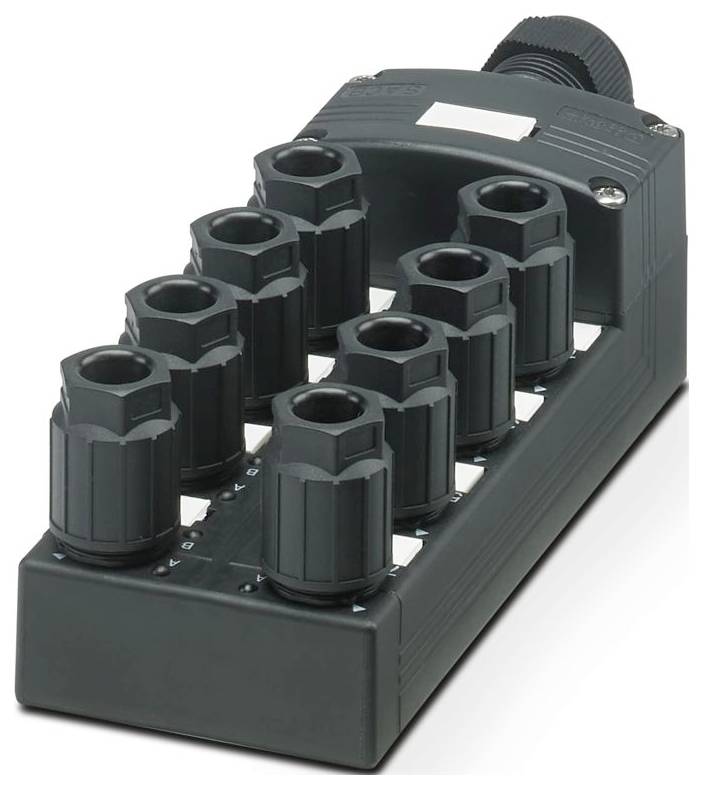

Zdjęcie poglądowe

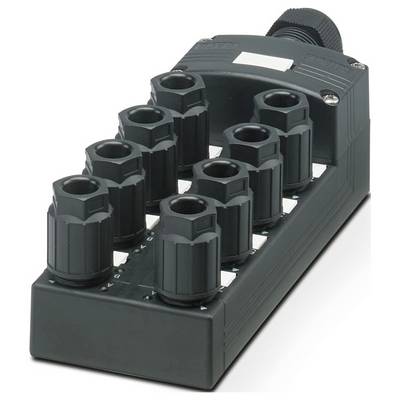

Zdjęcie poglądowe
skrzynka czujnika/siłownika Phoenix Contact SACB-8/16-PT QO 1175447 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
skrzynka czujnika/siłownika
Ilość miejsc sygnałowych
8
Ilość dystrybutorów
4-drożny
Alokacja
podwójna
Model katalogowy producenta
SACB-8/16-PT QO
Karta katalogowa (PDF)
62 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
356,91 zł
3
3% = 9,89 zł
347,02 zł
5
4% = 13,84 zł
343,07 zł
10
5% = 16,49 zł
340,42 zł
25
5% = 19,45 zł
337,46 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (356,91 zł / Sztuka)
356,91 zł
439,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Ilość biegunów 5
- Napięcie znamionowe UN: 48 V AC; 60 V DC
- Typ połączenia: Połączenie wtykowe
- Szerokość: 58 mm
- Wysokość: 45 mm
- Klasa palności zgodnie z UL 94: V0
- Materiał obudowy: PBT
- Warunki środowiskowe: Warunki środowiskowe
- Stopień ochrony: IP65
- Temperatura otoczenia (praca): -30 °C ... 80 °C; -5 °C ... 50 °C (podczas montażu)
- Materiał uszczelnienia: FKM
- Długość: 168 mm
- Materiał powierzchni styku: Sn
- Średnica zewnętrzna rury: 7 mm ... 12 mm
- Uwaga dotycząca zastosowania: Kable 5-żyłowe mogą mieć maksymalny przekrój połączenia wynoszący 0,5 mm²/AWG 20.
- Połączenie przewodów: Połączenie przewodów
- Uwaga dotycząca montażu: UWAGA: Podczas układania kabli należy przestrzegać dopuszczalnych promieni gięcia, gdyż nadmierne siły gięcia mogą obniżyć stopień ochrony. Złącze należy chronić przed obciążeniami mechanicznymi, np. stosując opaski zaciskowe.
- Dioda LED: nie
- Materiał styku: stal/miedź
- Liczba gniazd: 8
- Całkowity prąd znamionowy: 10 A
- Maksymalna obciążalność prądowa na ścieżkę: 2 A
- Prąd znamionowy na gniazdo: 4 A
- Typ połączenia czujnika/siłownika: QUICKON
- Przypisanie połączenia: Przypisanie połączenia
- Szczelina/Biegun = Kolor przewodu lub połączenie: 1/4 (A) = 1/4; 1/2 (B) = 1/2; 2/4 (A) = 2/4; 2/2 (B) = 2/2; 3/4 (A) = 3/4; 3/2 (B) = 3/2; 4/4 (A) = 4/4; 4/2 (B) = 4/2; 5/4 (A) = 5/4; 5/2 (B) = 5/2; 6/4 (A) = 6/4; 6/2 (B) = 6/2; 7/4 (A) = 7/4; 7/2 (B) = 7/2; 8/4 (A) = 8/4; 8/2 (B) = 8/2; 1-8/1 (+48) V) = UN;1-8 / 3 (0V) = 0V;1-8 / 5 (PE) = PE
- Wskaźnik statusu dostępny: nie
- Materiał uszczelki typu O-ring: FKM
- Materiał nośnika styków: PA 6.6
- Materiał strony styku kabla bagażnika: stop Cu
- Materiał powierzchni styku po stronie przewodu głównego: Sn
- Przekrój elastycznego kabla sygnałowego: 0,14 mm² ... 0,5 mm²
- Przekrój przyłącza zasilania elastycznego: 0,14 mm² ... 0,5 mm²
- Przekrój elastycznego kabla sygnałowego AWG: 26 ... 20
- Elastyczny przekrój przyłącza zasilania AWG: 26 ... 20
- Długość zdjęcia izolacji z przewodu sygnałowego: 8 mm
- Długość zdjęcia powłoki: 50 mm (kabel główny)
- Moment dokręcania śruby pokrywy: 0,35 Nm
- Moment dokręcania śruby mocującej obudowę: 0,5 Nm
- Moment dokręcania nakrętki łączącej: 4 Nm
- Materiał do zalewania: PUR
- Materiał styku nośnika kabla magistralnego po stronie: PA 6.6 V0
- Rozmiar klucza do nakrętki łączącej: 16 mm
- Materiał izolacji rdzenia: PVC/PE/PP/Guma
- Rodzaj produktu
skrzynka czujnika/siłownika
- Ilość miejsc sygnałowych
8
- Alokacja
podwójna
- Model katalogowy producenta
SACB-8/16-PT QO
- Ilość dystrybutorów
4-drożny
- Wskaźnik stanu
bez LED
- Rodzaj sygnału
Uniwersalny
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Szerokość produktu
58 mm
- Długość produktu
168 mm
IP65
- Dopuszczalny prąd na gniazdo
4 A
- Prąd łączny
10 A
- Maksymalna temperatura
80 °C
- Minimalna temperatura
-30 °C
- Maksymalne pole przekroju poprzecznego
0.75 mm²
- Minimalne pole przekroju
0.14 mm²
- Złącze terminali przyłączeniowych
Złącze QUICKON
- Materiał obudowy
PBT
- Łączna ilość styków
5
- Numer katalogowy producenta
1175447
- Zawartość
1 szt.
- Ilość styków
5
- Wysokość produktu
45 mm
- Całkowita obciążalność
10 A
- Obciążalność prądowa sygnału I/O
2 A
- Napięcie robocze
48 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3565327 skrzynka czujnika/siłownika Phoenix Contact SACB-8/16-PT QO 1175447 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3565327 skrzynka czujnika/siłownika Phoenix Contact SACB-8/16-PT QO 1175447 1 szt.
Opis
Skrzynka rozdzielcza, typ przyłącza: QUICKON, 0,14 mm² ... 0,75 mm², Liczba gniazd: 8, Liczba biegunów: 5, Konfiguracja gniazd: podwójna, Wskaźnik stanu: nie, Uniwersalny; Podłączenie linii głównej: złącze wtykowe 180°, Ekranowanie: nie, Przy podłączaniu 5 przewodów można podłączyć maks. 0,5 mm²
