Zdjęcie poglądowe

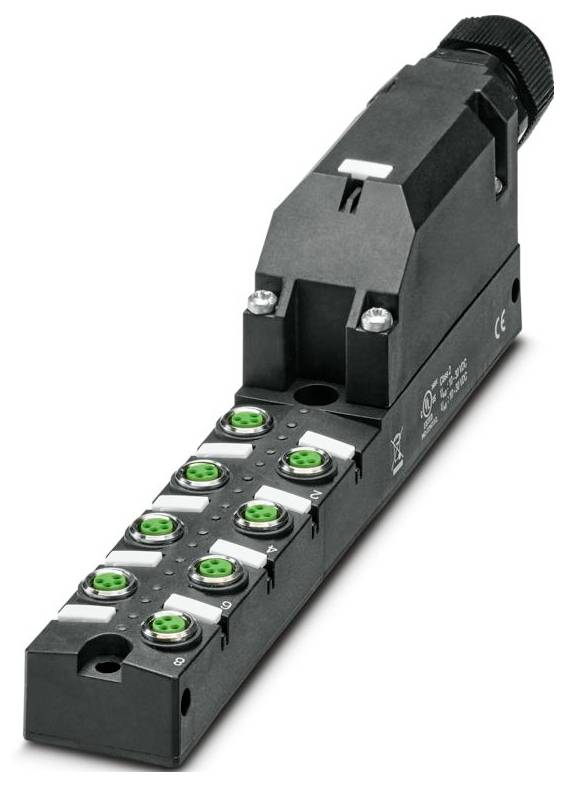

skrzynka czujnika/siłownika Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 1 szt.
Opakowanie
sztuka
Rodzaj produktu
skrzynka czujnika/siłownika
Ilość miejsc sygnałowych
8
Ilość dystrybutorów
4-drożny
Alokacja
podwójna
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
49 Sztuki
Liczba
Suma (369,00 zł / Sztuka)
369,00 zł
300,00 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Ilość biegunów: 4
- Napięcie znamionowe UN: 24 V DC
- Typ połączenia: wtykowe złącze sprężynowe typu push-in
- Szerokość: 30 mm
- Wysokość: 49 mm
- Materiał obudowy: PBT
- Warunki środowiskowe: Warunki środowiskowe
- Stopień ochrony: IP67
- Temperatura otoczenia (praca): -25 °C ... do 80 °C
- Normy/Przepisy: IEC 61076-2-104
- Materiał uszczelnienia: FKM
- Długość: 181 mm
- Materiał powierzchni styku: Ni/Au
- Średnica zewnętrzna kabla: 6 mm ... 12 mm
- Uwaga dotycząca użytkowania: Nieużywane otwory należy zamknąć przed użyciem. Odpowiednie elementy zamykające można znaleźć w zakładce „Akcesoria”.
- Połączenie przewodów: Połączenie przewodów
- Uwaga dotycząca montażu: UWAGA: Podczas układania kabli należy przestrzegać dopuszczalnych promieni gięcia, gdyż nadmierne siły gięcia mogą obniżyć stopień ochrony. Złącze należy chronić przed obciążeniami mechanicznymi, np. stosując opaski zaciskowe.
- Oznaczenie standardowe: złącze M8
- Zastosowanie: Standardowe
- Kodowanie: A
- Dioda LED: tak
- Materiał styku: CuZn
- Liczba gniazd: 8
- Maksymalne napięcie robocze Umax: 30 V DC
- Całkowity prąd znamionowy: 8 A
- Maksymalna obciążalność prądowa na ścieżkę: 2 A
- Prąd znamionowy na gniazdo: 2 A
- Typ połączenia czujnika/siłownika: gniazdo M8
- Przypisanie połączenia: Przypisanie połączenia
- Szczelina/Biegun = Kolor przewodu lub połączenie: 1/4 (A) = 1/4; 1/2 (B) = 1/2; 2/4 (A) = 2/4; 2/2 (B) = 2/2; 3/4 (A) = 3/4; 3/2 (B) = 3/2; 4/4 (A) = 4/4; 4/2 (B) = 4/2; 5/4 (A) = 5/4; 5/2 (B) = 5/2; 6/4 (A) = 6/4; 6/2 (B) = 6/2; 7/4 (A) = 7/4; 7/2 (B) = 7/2; 8/4 (A) = 8/4; 8/2 (B) = 8/2; 1-8/1 (+24) V) = UN;1-8 / 3 (0 V) = 0 V
- Wskaźnik stanu dostępny: tak
- Materiał tulei gwintowanej: stop Cu
- Materiał uszczelki typu O-ring: FKM
- Materiał nośnika styków: PBT
- Materiał strony styku kabla bagażnika: stop Cu
- Materiał powierzchni styku od strony przewodu magistralnego: cynowany
- Przekrój elastycznego kabla sygnałowego: 0,2 mm² ... 1,5 mm²
- Elastyczny przekrój przyłącza zasilania: 0,2 mm² ... 1,5 mm²
- Przekrój elastycznego kabla sygnałowego AWG: 24 ... 16
- Elastyczny przekrój przyłącza zasilania AWG: 24 ... 16
- Długość zdjęcia izolacji z przewodu sygnałowego: 10 mm
- Długość zdjęcia powłoki: 70 mm (kabel główny)
- Moment dokręcania śruby pokrywy: 1 Nm
- Moment dokręcania śruby mocującej obudowę: 0,8 Nm
- Materiał do zalewania: PUR
- Materiał styku nośnika kabla magistralnego po stronie: PA
- Diagnostyka lokalna: Dioda LED napięcia zasilania zielona; Dioda LED wskaźnika stanu wejścia/wyjścia żółta
- Funkcja monitorowana: Napięcie zasilania
- Reprezentacja optyczna: zielona dioda LED
- Rozmiar klucza do nakrętki łączącej: 24 mm
- Rozmiar klucza do nakrętki zabezpieczającej: 24 mm
- Opakowanie
sztuka
- Rodzaj produktu
skrzynka czujnika/siłownika
- Ilość miejsc sygnałowych
8
- Alokacja
podwójna
- Model katalogowy producenta
SACB- 8/4-L-PTP-M8 HD
- Przewody zbiorcze
Tak
- Ilość dystrybutorów
4-drożny
- Wskaźnik stanu
z LED
- Rodzaj sygnału
PNP
- Połączenie komponentów
Wciskane złącze sprężynowo-klatkowe
- Szerokość produktu
30 mm
- Długość produktu
181 mm
IP67
- Dopuszczalny prąd na gniazdo
2 A
- Prąd łączny
8 A
- Maksymalna temperatura
80 °C
- Minimalna temperatura
-25 °C
- Maksymalne pole przekroju poprzecznego
1.5 mm²
- Minimalne pole przekroju
0.2 mm²
- Złącze terminali przyłączeniowych
Złącze żeńskie M8
- Materiał obudowy
PBT
- Łączna ilość styków
4
- Numer katalogowy producenta
1197620
- Zawartość
1 szt.
- Ilość styków
4
- Wysokość produktu
49 mm
- Całkowita obciążalność
8 A
- Obciążalność prądowa sygnału I/O
2 A
- Napięcie robocze
24 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3565909 skrzynka czujnika/siłownika Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3565909 skrzynka czujnika/siłownika Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 1 szt.
Opis
Skrzynka rozdzielcza, Zastosowanie: Standardowa, Typ połączenia: Gniazdo metalowe M8, Liczba gniazd: 8, Liczba biegunów: 4, Kodowanie: A, Konfiguracja gniazd: Podwójna, Wskaźnik stanu: Tak, PNP; Podłączenie linii magistralnej: Wtykowe złącze sprężynowe 180°, Ekranowanie: Nie
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
