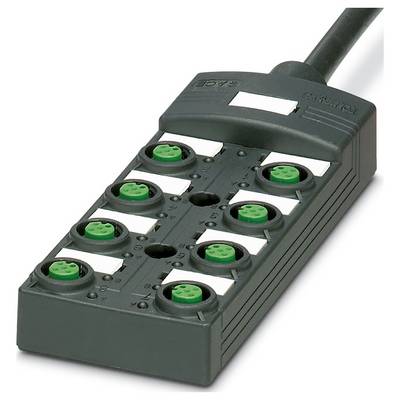

Zdjęcie poglądowe

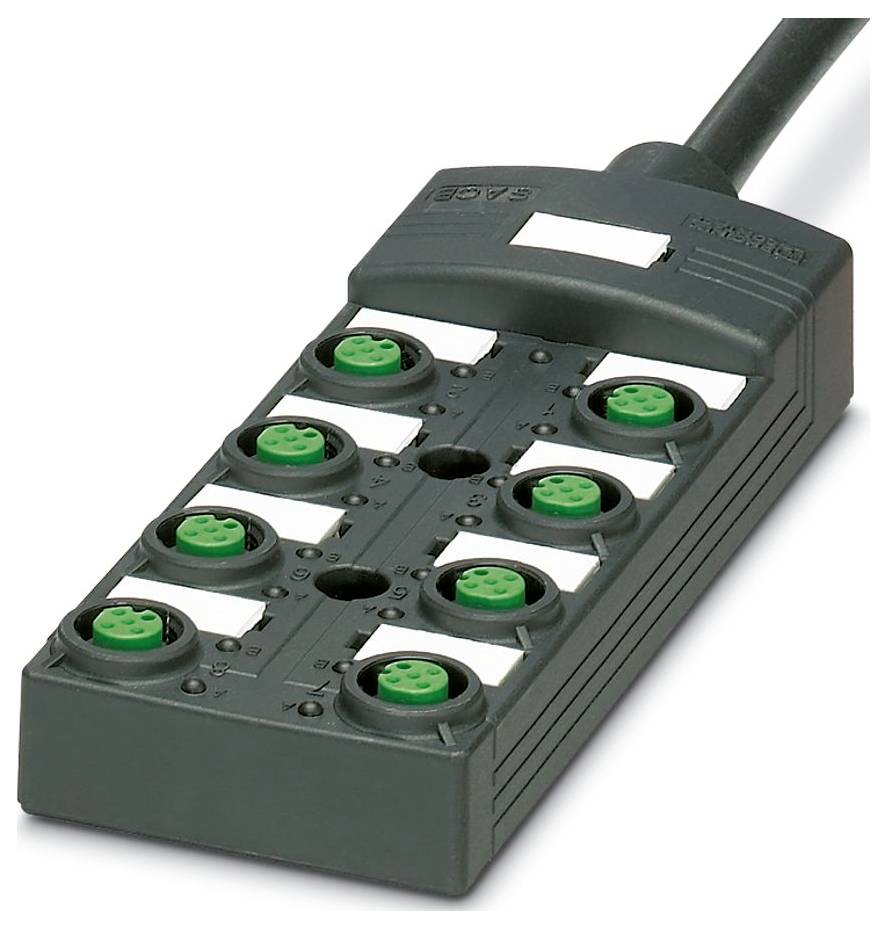

Zdjęcie poglądowe
skrzynka czujnika/siłownika Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
skrzynka czujnika/siłownika
Ilość miejsc sygnałowych
8
Ilość dystrybutorów
4-drożny
Alokacja
uproszczona
Model katalogowy producenta
SACB-8/ 8-L- 5,0PUR SCO P NPN
Karta katalogowa (PDF)
6 Sztuki
Ilość (sztuka)
Oszczędzasz
Cena opakowania (Cena netto)
1
-
259,35 zł
3
3% = 7,19 zł
252,16 zł
5
4% = 10,07 zł
249,28 zł
10
5% = 11,98 zł
247,37 zł
25
5% = 14,14 zł
245,21 zł
Rabaty ilościowe różnią się w zależności od sprzedawcy
Oszczędzasz 0,00 zł
Liczba
Suma (259,35 zł / Sztuka)
259,35 zł
319,00 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 6 sztuka
Dane techniczne
- Liczba słupów: 11
- Napięcie znamionowe UN: 24 V DC
- Szerokość: 54 mm
- Wysokość: 23 mm
- Materiał obudowy: PBT
- Warunki środowiskowe: Warunki środowiskowe
- Stopień ochrony: IP65/IP67
- Temperatura otoczenia (praca): -25 °C ... do 80 °C
- Normy/Przepisy: IEC 61076-2-101
- Długość: 149 mm
- Materiał powierzchni styku: pozłacany
- Średnica zewnętrzna przewodu 8.50 mm ±0.2 mm
- Uwaga dotycząca użytkowania: Nieużywane otwory należy zamknąć przed użyciem. Odpowiednie elementy zamykające można znaleźć w zakładce „Akcesoria”.
- Obudowa zewnętrzna, materiał: PUR
- Materiał przewodnika: gołe pasma miedziane
- Długość przewodu: 5 m
- Przekrój przewodu: 8x 0,34 mm² (przewód sygnałowy); 3x 0,75 mm² (przewód zasilający)
- Połączenie przewodów: Połączenie przewodów
- Uwaga dotycząca montażu: UWAGA: Podczas układania kabli należy przestrzegać dopuszczalnych promieni gięcia, gdyż nadmierne siły gięcia mogą obniżyć stopień ochrony. Złącze należy chronić przed obciążeniami mechanicznymi, np. stosując opaski zaciskowe.
- Oznaczenie standardowe: złącze M12
- Obudowa zewnętrzna, kolor: czarny RAL 9005
- Inne właściwości odpornościowe: dobra odporność na kwasy, zasady i rozpuszczalniki
- Kodowanie: A
- Rezystancja izolacji: ≥ 5 MΩ*km
- Dioda LED: tak
- Materiał styku: stop Cu
- Liczba gniazd: 8
- Maksymalne napięcie robocze Umax: 30 V DC
- Całkowity prąd znamionowy: 12 A
- Maksymalna obciążalność prądowa na ścieżkę: 2 A
- Prąd znamionowy na gniazdo: 4 A
- Typ połączenia czujnika/siłownika: gniazdo M12
- Moment dokręcania dla gniazda kabla czujnika/siłownika: 0,4 Nm
- Przypisanie połączenia: Przypisanie połączenia
- Gniazdo/biegun = kolor przewodu lub połączenie: 1 / 4 (A) = WH; 2 / 4 (A) = GN; 3 / 4 (A) = YE; 4 / 4 (A) = GY; 5 / 4 (A) = PK; 6 / 4 (A) = RD; 7 / 4 (A) = BK; 8 / 4 (A) = VT; 1-8 / 1 (+ 24 V) = BN; 1-8 / 3 (0V) = BU; 1-8 / 5 (PE) = GNYE
- Wskaźnik stanu dostępny: tak
- Materiał tulei gwintowej: PBT
- Materiał uszczelki typu O-ring: NBR
- Materiał nośnika styków: PA
- Moment dokręcania śruby mocującej obudowę: 0,5 Nm
- Materiał do zalewania: PUR
- Diagnostyka lokalna: Dioda LED napięcia zasilania zielona; Dioda LED wskaźnika stanu wejścia/wyjścia żółta
- Funkcja monitorowana: Napięcie zasilania
- Reprezentacja optyczna: zielona dioda LED
- PUR/PVC czarny [PUR]: PUR/PVC czarny [PUR]
- Masa liniowa: 107,4 kg/km
- Styl UL AWM: 20549 (80°C / 300 V)
- Ekranowany: nie
- Typ kabla: PUR/PVC czarny [PUR]
- Budowa żyły kabla sygnałowego: 19 x 0,15 mm
- Linia sygnałowa AWG: 22
- Konstrukcja przewodu zasilającego: 42x 0,15 mm
- Zasilanie AWG: 18
- Średnica przewodu wraz z izolacją: 1,3 mm ±0,1 mm (przewód sygnałowy); 1,8 mm ±0,1 mm (przewód zasilający)
- Materiał izolacji przewodu: PVC
- Przewód jednożyłowy, kolor: brązowy, niebieski, zielono-żółty, biały, zielony, żółty, szary, różowy, czerwony, czarny, fioletowy
- Grubość ścianki wewnętrznej: ≥ 0,15 mm
- Grubość ścianki zewnętrznej: ≥ 0,38 mm
- Całkowite splątanie: żyły splątane warstwami
- Napięcie znamionowe kabla: 300 V AC
- Minimalny promień gięcia przy montażu na stałe: 7,5 x D
- Minimalny promień gięcia przy elastycznym ułożeniu: 10 x D
- Minimalny promień gięcia przy montażu na stałe: 64 mm
- Najmniejszy promień gięcia, montaż elastyczny: 85 mm
- Nośność dynamiczna (zginanie): Maksymalna liczba cykli zginania: 1 500 000, promień gięcia: 10 x D, odległość przesuwu: 2 m, prędkość przesuwu: 2 m/s
- Ognioodporność: DIN EN 50265
- Odporność na olej: zgodnie z VDE 0472 część 803
- Cechy szczególne: bez silikonu
- Maksymalna rezystancja przewodu: ≤ 53 Ω/km (linia sygnałowa); ≤ 26 Ω/km (linia energetyczna)
- Napięcie probiercze przewód/przewód: 2000 V (50 Hz, 5 min.)
- Rodzaj produktu
skrzynka czujnika/siłownika
- Ilość miejsc sygnałowych
8
- Alokacja
uproszczona
- Model katalogowy producenta
SACB-8/ 8-L- 5,0PUR SCO P NPN
- Przewody zbiorcze
Tak
- Ilość dystrybutorów
4-drożny
- Wskaźnik stanu
z LED
- Połączenie komponentów
złącze żeńskie M12
- Szerokość produktu
54 mm
- Długość produktu
149 mm
IP65
IP67
- Dopuszczalny prąd na gniazdo
4 A
- Prąd łączny
12 A
- Maksymalna temperatura
80 °C
- Minimalna temperatura
-25 °C
- Maksymalne pole przekroju poprzecznego
0.75 mm²
- Minimalne pole przekroju
0.34 mm²
- Złącze terminali przyłączeniowych
Złącze żeńskie M12
- Materiał obudowy
PBT
- Łączna ilość styków
4
- Numer katalogowy producenta
1405737
- Zawartość
1 szt.
- Długość kabla
|5 m
- Ilość styków
4
- Wysokość produktu
23 mm
- Całkowita obciążalność
12 A
- Obciążalność prądowa sygnału I/O
2 A
- Głębokość produktu
149 mm
- Napięcie robocze
24 V
- Napięcie znamionowe
24 V
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3586155 skrzynka czujnika/siłownika Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3586155 skrzynka czujnika/siłownika Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 1 szt.
Opis
Skrzynka rozdzielcza, typ przyłącza: gniazdo M12 (plastikowe), liczba gniazd: 8, liczba biegunów: 4, kodowanie: A, konfiguracja gniazd: pojedyncza, wskaźnik stanu: tak, NPN; podłączenie linii magistralnej: stałe 180°, PUR/PVC, długość kabla: 5 m, ekranowanie: nie
