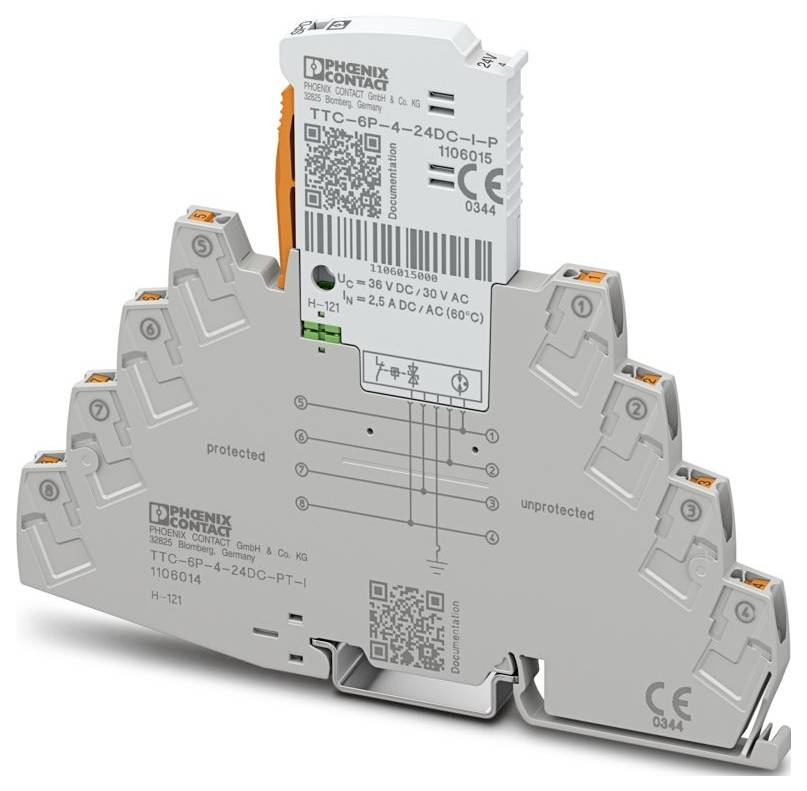

Urządzenie ochrony przed przepięciami Phoenix Contact 1106014 1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (769,00 zł / Sztuka)
769,00 zł
625,20 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Produktfamilie: TERMITRAB complete
- IEC-Prüfklasse: C1;C2;C3;D1
- Bauform: Tragschienenmodul zweiteilig steckbar
- Meldung Überspannungsschutz defekt: optisch
- Nennspannung UN: 24 V DC;24 V AC
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 6,2 mm +0,1 mm
- Wysokość: 125 mm
- Tiefe: 100 mm (inkl. Tragschiene 7,5 mm)
- Klasa palności zgodnie z UL 94: V-0
- Material Gehäuse: PBT
- Mechanische Daten: Mechanische Daten
- Otwarta ściana boczna: Nie
- Wirkungsrichtung: Line-Line & Line-Earth Ground
- Höchste Dauerspannung UC: 36 V DC;30 V AC
- Bemessungsstrom: 2,5 A (60 °C, für isolierte Systeme)
- Betriebswirkstrom IC bei UC: ≤ 5 µA
- Schutzleiterstrom IPE: ≤ 1 µA
- Gesamtableitstoßstrom ITotal (8/20) µs: 10 kA
- Schutzpegel Up (Ader-Ader): ≤ 100 V (C1 - 0,7 kV / 350 A);≤ 100 V (C3 - 50 A);≤ 80 V (C3 - 25 A)
- Schutzpegel Up (Ader-Erde): ≤ 900 V (C1 - 1 kV / 500 A);≤ 900 V (C2 - 10 kV / 5 kA)
- Kapazität (Ader-Ader): typ. 30 pF
- Kapazität (Ader-Erde): typ. 30 pF
- Widerstand pro Pfad: 0,03 Ω
- Erforderliche Vorsicherung maximal: 2,5 A (F)
- Stoßstromfestigkeit (Ader-Erde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 500 A
- Umgebungsbedingungen: Umgebungsbedingungen
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -40 ° C ... 85 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: ≤ 6000 m (amsl)
- Normen/Bestimmungen: EN 61643-21
- Hinweis: 2001 + A1:2009 + A2:2013
- Montageart: Tragschiene: TH 35 - 7,5 mm
- Isolationseigenschaften: Isolationseigenschaften
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Isolierstoff: PBT
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
- Nennableitstoßstrom In (8/20) µs (Ader-Erde): 5 kA
- Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde): 0,5 kA
- Ansprechzeit tA (Ader-Erde): ≤ 100 ns
- Zusätzliche technische Daten: Zusätzliche technische Daten
- Farbe (Stecker): lichtgrau (RAL 7035)
- Farbe (Basiselement): grau (RAL 7042)
- Max. Gesamtableitstoßstrom I total max (8/20) µs: 20 kA (1x)
- EN 61643-21: EN 61643-21
- Nennableitstoßstrom In (8/20) µs (Ader-Ader): 350 A
- Ansprechzeit tA (Ader-Ader): ≤ 1 ns
- Einfügungsdämpfung aE, sym.: typ. 0,3 dB (≤ 12 MHz / 150 Ω)
- Grenzfrequenz fg (3 dB), sym. im 150 Ω-System: > 60 MHz
- Stoßstromfestigkeit (Ader-Ader): C1 - 700 V / 350 A;C3 - 50 A
- Konformität/Zulassungen: Konformität/Zulassungen
- UL, USA / Kanada: Class I, Div. 2, Groups A, B, C, D T4A
- Rodzaj produktu
Urządzenie ochrony przed przepięciami
- Specyfikacja
Tragschienenmodul zweiteilig steckbar
IP20
- Numer katalogowy producenta
1106014
- Wymiary
(S x W x G) 6.2 x 125 x 100 mm
- Szerokość produktu
6.2 mm
- Wysokość produktu
125 mm
- Głębokość produktu
100 mm
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3563984 Urządzenie ochrony przed przepięciami Phoenix Contact 1106014 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3563984 Urządzenie ochrony przed przepięciami Phoenix Contact 1106014 1 szt.
Opis
Urządzenie przeciwprzepięciowe
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
