Name: Urządzenie ochrony przed przepięciami Phoenix Contact 1334595 1 szt.
Brand: Phoenix Contact
SKU: 3587919
Availability: SoldOut

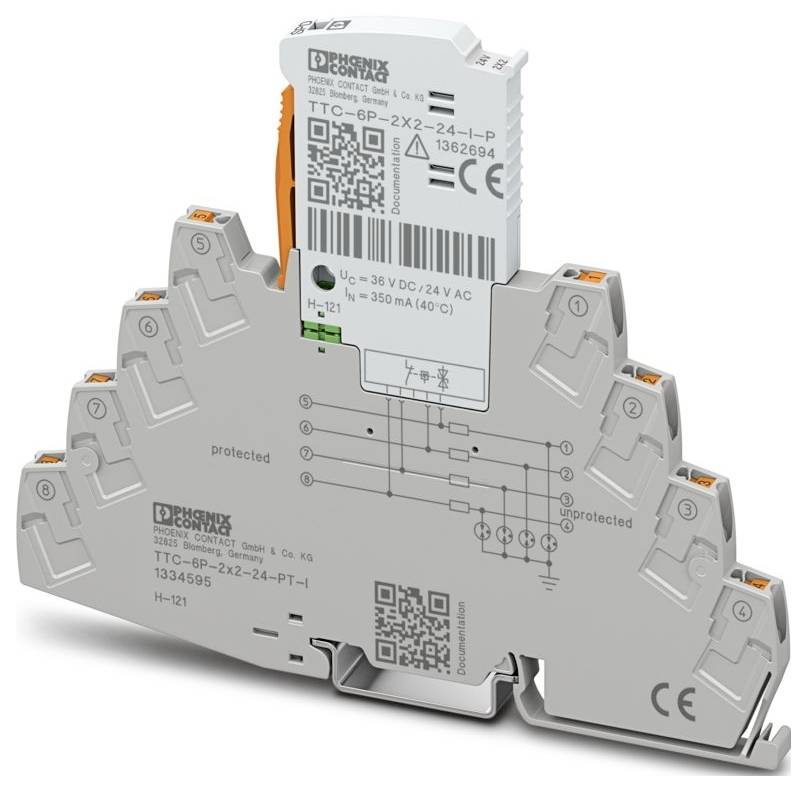

Urządzenie ochrony przed przepięciami Phoenix Contact 1334595 1 szt.-0

Zdjęcie poglądowe

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Niedostępne

Suma (809,00 zł / Sztuka)

809,00 zł

657,72 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: TERMITRAB kompletny
Klasa testu IEC: C1;C2;C3;D1
Projekt: Dwuczęściowy moduł szyny montażowej wtykowej
Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny
Napięcie znamionowe UN: 24 V DC; 24 V AC
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
Przekrój przewodu AWG: 24 ... 12
Szerokość: 6,2 mm +0,1 mm
Wysokość: 125 mm
Głębokość: 100 mm (w tym szyna montażowa 7,5 mm)
Klasa palności zgodnie z UL 94: V-0
Materiał obudowy: PBT
Dane mechaniczne: Dane mechaniczne
Otwarta ściana boczna: Nie
Kierunek działania: Linia-Linia i Linia-Ziemia
Maksymalne napięcie ciągłe UC: 36 V DC; 26 V AC
Prąd znamionowy: 300 mA (40 °C)
Prąd roboczy IC przy UC: ≤ 5 µA
Prąd przewodu ochronnego IPE: ≤ 5 µA
Całkowity prąd rozładowania ITotal (8/20) µs: 15 kA
Poziom ochrony Up (żyła-żyła): ≤ 80 V (C1 - 1 kV / 500 A); ≤ 160 V (C2 - 10 kV / 5 kA); ≤ 55 V (C3 - 25 A)
Poziom ochrony Up (rdzeń-ziemia): ≤ 950 V (C1 - 1 kV / 500 A); ≤ 850 V (C2 - 10 kV / 5 kA); ≤ 700 V (C3 - 25 A)
Pojemność (przewód-przewód): typ. 2 nF
Rezystancja na ścieżkę: 3,3 Ω ±20%
Maksymalny wymagany prąd bezpiecznika: 315 mA (FF)
Wytrzymałość na prąd udarowy (przewód-ziemia): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1 kA
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... 85 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 4000 m (n.p.m.)
Normy/Przepisy: EN 61643-21
Uwaga: 2001 + A1:2009 + A2:2013
Typ montażu: Szyna montażowa: TH 35 - 7,5 mm
Właściwości izolacyjne: Właściwości izolacyjne
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Materiał izolacyjny: PBT
Dopuszczalna wilgotność (praca): 5% ... 95 %
Prąd wyładowczy impulsowy znamionowy In (8/20) µs (przewód-ziemia): 8 kA
Prąd wyładowania impulsowego Iimp (10/350) µs (przewód-ziemia): 1 kA
Czas reakcji tA (przewód-ziemia): ≤ 100 ns
Dodatkowe dane techniczne: Dodatkowe dane techniczne
Kolor (wtyczka): jasnoszary (RAL 7035)
Kolor (element bazowy): szary (RAL 7042)
Czas resetu impulsu (przewód-masa): ≤ 25 ms
Maksymalny całkowity prąd rozładowania I total max (8/20) µs: 20 kA
Czas reakcji tA (przewód-przewód): ≤ 1 ns
Strata wtrąceniowa aE, sym.: typ. 0,3 dB (≤ 200 kHz / 150 Ω)
Częstotliwość odcięcia fg (3 dB), symetryczna w układzie 150 Ω:> 900 kHz
Wytrzymałość na prąd udarowy (przewód-przewód): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
Ograniczenie napięcia wyjściowego przy 1 kV/µs (przewód-przewód): ≤ 50 V
