Zdjęcie poglądowe

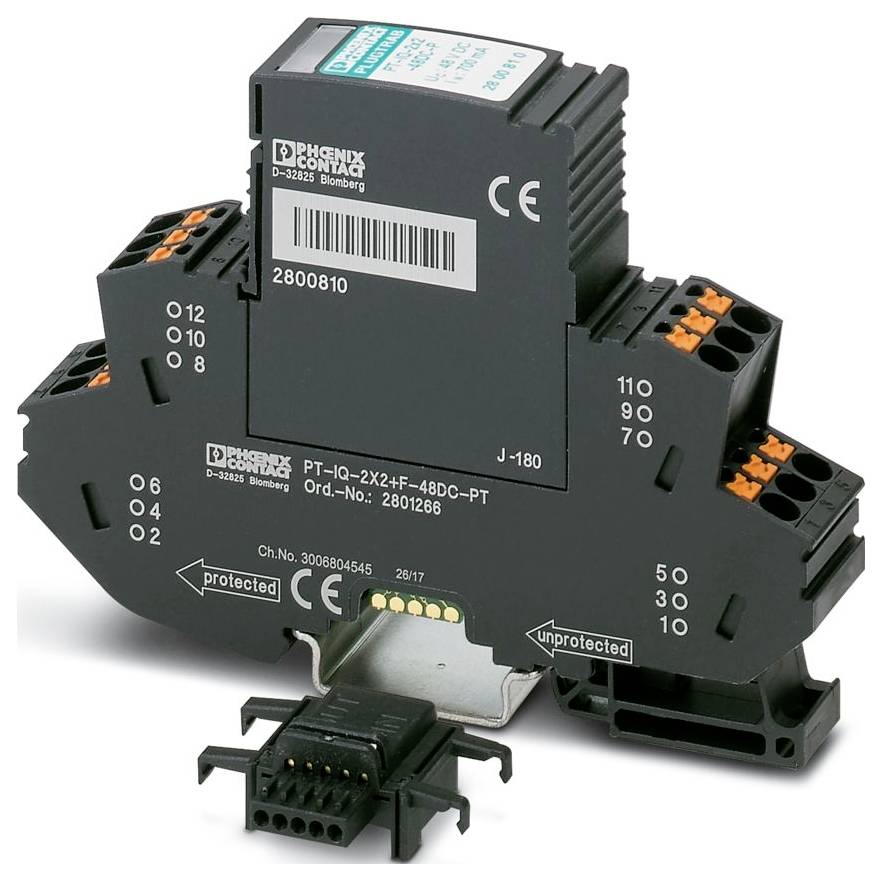

Urządzenie ochrony przed przepięciami Phoenix Contact 2801266 1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (1209,00 zł / Sztuka)
1209,00 zł
982,93 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: PLUGTRAB IQ
- Klasa testu IEC: C1;C2;C3;D1
- Projekt: Dwuczęściowy moduł szyny montażowej wtykowej
- Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: wizualny, wielostopniowy
- Napięcie znamionowe UN: 48 V DC
- Typ połączenia: Połączenie wtykowe
- Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
- Przekrój przewodu sztywnego: 0,2 mm² ... 4 mm²
- Przekrój przewodu AWG: 24 ... 12
- Szerokość: 17,7 mm
- Wysokość: 109,3 mm
- Głębokość: 77,5 mm (wliczając szynę montażową 7,5 mm)
- Jednostka dywizji: 1 TE
- Kolor: czarny (RAL 9005); czarny (RAL 9005)
- Klasa palności zgodnie z UL 94: V-0
- Materiał obudowy: PA 6.6
- Dane mechaniczne: Dane mechaniczne
- Otwarta ściana boczna: Nie
- Kierunek działania: Linia-Linia i Linia-Sygnał Uziemienie/Ekran i opcjonalnie Uziemienie Sygnału/Ekran-Uziemienie
- Maksymalne napięcie ciągłe UC: 53 V DC; 37 V AC
- Prąd znamionowy: 300 mA
- Prąd roboczy IC przy UC: ≤ 5 µA (na system)
- Prąd przewodu ochronnego IPE: ≤ 1 µA
- Całkowity prąd rozładowania ITotal (8/20) µs: 20 kA
- Poziom ochrony Up (żyła-żyła): ≤ 100 V (C1 - 1 kV / 500 A); ≤ 150 V (C2 - 10 kV / 5 kA); ≤ 90 V (C3 - 25 A); ≤ 95 V (C3 - 100 A)
- Poziom ochrony Up (rdzeń-ziemia): ≤ 900 V (C1 - 1 kV / 500 A); ≤ 1300 V (C2 - 10 kV / 5 kA); ≤ 1000 V (C3 - 25 A); ≤ 1300 V (C3 - 100 A)
- Pojemność (przewód-przewód): typowo 1,5 nF
- Rezystancja na ścieżkę: 1,2 Ω ±5%
- Maksymalny wymagany prąd bezpiecznika: 315 mA (FF)
- Wytrzymałość na prąd udarowy (przewód-ziemia): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C2 - 10 kA; C3 - 100 A; D1 - 2,5 kA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -40 ° C ... + 70 °C
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Wysokość: ≤ 4000 m (n.p.m.)
- Normy/Przepisy: EN 61000-6-2
- Uwaga: 2005
- Typ montażu: Szyna montażowa: 35 mm
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Liczba par przewodów na moduł: 2
- Prąd wyładowczy impulsowy znamionowy In (8/20) µs (przewód-ziemia): 10 kA
- Prąd wyładowania impulsowego Iimp (10/350) µs (przewód-ziemia): 2,5 kA
- Czas reakcji tA (przewód-ziemia): ≤ 100 ns
- Ogólne: Ogólne
- Poziom ochrony Up statycznej (przewód-ziemia): ≤ 130 V (C2 - 10 kV / 5 kA); ≤ 60 V (C3 - 25 A)
- Czas resetu impulsu (przewód-masa): ≤ 30 ms
- Prąd wyładowania nominalnego impulsowego In (8/20) µs (przewód-przewód): 10 kA
- Czas reakcji tA (przewód-przewód): ≤ 1 ns
- Strata wtrąceniowa aE, sym.: typ. 0,3 dB (≤ 450 kHz / 150 Ω)
- Częstotliwość odcięcia fg (3 dB), symetryczna w układzie 150 Ω: typ. 1,9 MHz
- Wytrzymałość na prąd udarowy (przewód-przewód): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 10 kA; C3 - 100 A
- Czas resetu impulsu (przewód-przewód): ≤ 300 ms
- Stopień ochrony Up (masa sygnału przewodowego): ≤ 600 V (C1 - 1 kV / 500 A); ≤ 750 V (C2 - 10 kV / 5 kA); ≤ 700 V (C3 - 25 A); ≤ 800 V (C3 - 100 A)
- Rodzaj produktu
Urządzenie ochrony przed przepięciami
- Natężenie upływu
20 kA
- Specyfikacja
Dwuczęściowy moduł szyny montażowej wtykowej
IP20
- Numer katalogowy producenta
2801266
- Wymiary
(S x W x G) 17.7 x 109.3 x 77.5 mm
- Szerokość produktu
17.7 mm
- Wysokość produktu
109.3 mm
- Głębokość produktu
77.5 mm
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579439 Urządzenie ochrony przed przepięciami Phoenix Contact 2801266 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579439 Urządzenie ochrony przed przepięciami Phoenix Contact 2801266 1 szt.
Opis
Ochrona przed przepięciami, składająca się ze złącza ochronnego i elementu bazowego, z wbudowanym wielostopniowym wskaźnikiem stanu na module, dla dwóch 2-przewodowych obwodów sygnałowych. Pośredni uziemienie za pomocą gazowego ogranicznika przepięć. Nadaje się do stosowania w środowiskach związanych z bezpieczeństwem do SIL 3.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
