WAGO 756-3204/190-150 przewód łączący

Czarny, kątowy kabel z okrągłą, srebrną wtyczką, przeznaczony do zastosowań technicznych.

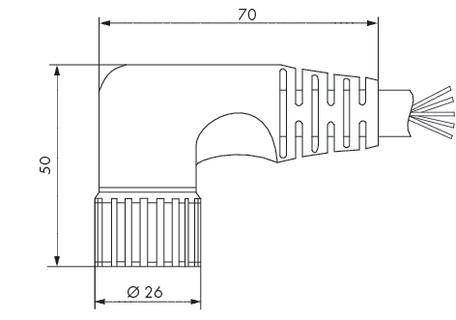

Rysunek techniczny złącza kątowego z wymiarami: długość całkowita 70 mm, wysokość 50 mm, średnica 26 mm. Szczegółowe opracowanie żebrowania.
Tabela przyporządkowania kolorów i numerów pinów dla 19 pinów o różnych grubościach przewodów: Pin 6, 12, 19 mają 1,00 mm², pozostałe 0,34 mm².
„19-biegunowy" przedstawia kołowe rozmieszczenie ponumerowanych gniazd wtykowych dla elektronicznego złącza.
1/4
Rodzaj produktu
Złącze konfekcjonowane czujnika/aktuatora
Rodzaj złącza
złącze żeńskie proste
Standard złącza
złącze czujnika
Złącze po stronie A
kabel, otwarte końcówki
Złącze po stronie B
złącze żeńskie M23, proste
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w czw. 10.12
Liczba
Suma (2219,00 zł / Sztuka)
2219,00 zł
1804,07 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Pin 9, 11, 12: 1 mm²
  • Pin 1 - 8: 0,34 mm²
Model katalogowy producenta

756-3204/190-150

Rodzaj produktu

Złącze konfekcjonowane czujnika/aktuatora

Rodzaj złącza

złącze żeńskie proste

Standard złącza

złącze czujnika

Złącze po stronie A

kabel, otwarte końcówki

Złącze po stronie B

złącze żeńskie M23, proste

Ilość pinów

12

Długość kabla

15.00 m

Napięcie znamionowe

300 V

Połączenie komponentów

przewód z wolnym końcem

Rodzaj gwintu

M23

Kolor kabla

czarny

Minimalna temperatura

-5 °C

Maksymalna temperatura

+80 °C

Rodzaj mocowania

śrubowe

Numer katalogowy producenta

756-3204/190-150

Zawartość

1 szt.

Średnica kabla

8.90 mm

UKCA

nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 546272 WAGO 756-3204/190-150 przewód łączący

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 546272 WAGO 756-3204/190-150 przewód łączący

Opis

WAGO 756-3204/190-150 |

Uwagi

Produkt kierowany jest dla Przedsiębiorców
