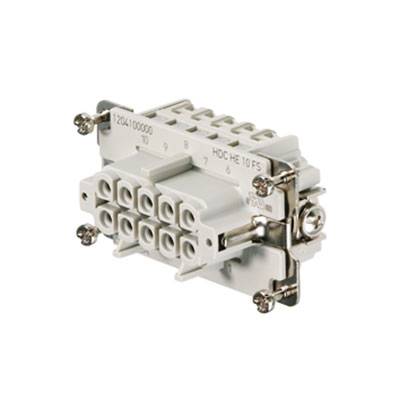

Weidmüller 1204100000 Wkładka złącza żeńskiego RockStar® HDC HE 10 + PE śrubowe 1 szt.
Rodzaj produktu
Wkładka złącza żeńskiego
Połączenie komponentów
śrubowe
Seria wtyków RockStar
RockStar® HDC HE
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
10 + PE
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
13 Sztuki
Liczba
Suma (79,99 zł / Sztuka)
79,99 zł
65,03 zł
bez VAT (klient biznesowy)
Cena brutto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
wkład HDC, złącze żeńskie, 500 V, 16 A, Liczba biegunów: 10, złącze śrubowe, Wielkość konstrukcyjna: 4
- HDC HE 10 FS
Dane techniczne
- Waga netto: 4 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 35,2 mm
- głębokość: 64 mm
- wysokość gniazdo: 35,2 mm
- długość podstawy: 64 mm
- wielkość: 4
- seria:
- Napięcie znamionowe HE (DIN EN 61984): 500 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 6 kV
- prąd znamionowy (DIN EN 61984): 16 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i certyfikat kolejowy)
- grupa izolacji: IIIa
- cykle wtykowe AG: ≥ 500
- rodzaj połączenia PE: Połączenie śrubowe
- przewodu AWG (PE), maks.: AWG 12
- przekrój przewodu AWG (PE), min.:
- Długość ściągania izolacji AWG 20: Długość ściągania izolacji
- 10 mm przyłącze PE: 9 mm
- moment obrotowy maks. PE: Złącze PE:
- Moment dokręcania min. 1,5 Nm Przyłącze PE:
- Śruba mocująca 1,2 Nm: M 4
- wymiar końcówki krzyżakowej: Rozmiar
- ostrza PH1, szczelina (PE): SD 0,8 x 4,0
- powierzchnia: Srebrny pasywowany
- materiał: Stop miedzi
- wymiar ostrza płaskie (połączenie śrubowe): SD 0,6 x 3,5
- Rodzaj produktu
Wkładka złącza żeńskiego
- Seria wtyków RockStar
RockStar® HDC HE
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
śrubowe
- Łączna ilość styków
10 + PE
- Maksymalne pole przekroju przewodnika
2.5 mm²
- Ilość styków
10
- Minimalne pole przekroju przewodnika
0.5 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
34
35.2 mm
64 mm
500 V
10
Bus
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 201592 Weidmüller 1204100000 Wkładka złącza żeńskiego RockStar® HDC HE 10 + PE śrubowe 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 201592 Weidmüller 1204100000 Wkładka złącza żeńskiego RockStar® HDC HE 10 + PE śrubowe 1 szt.
Opis
Weidmüller 1204100000 |Poziom przyłączania przewodów zaprojektowano jako element śrubowy. Wszystkie przyłączeniowe elementy śrubowe (z wyjątkiem wielkości 1) są wyposażone w sprężynę zabezpieczającą przewód. Liczba biegunów: 10 prąd znamionowy: 16 A napięcie znamionowe: 500 V napięcie nominalne wg UL/CSA: 600 V AC/DC Złącze śrubowe
