Weidmüller 1523970000 Złącze męskie PCB Łączna ilość styków 8 Ilość rzędów 2 21 szt.

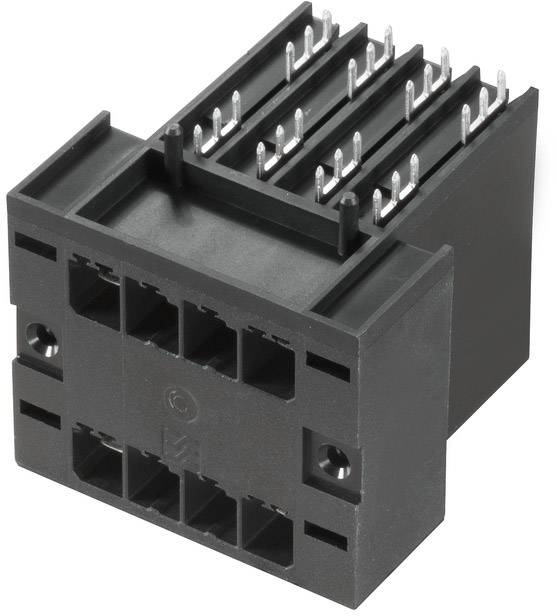

Czarny wtyk z tworzywa sztucznego z wieloma stykami metalowymi, odpowiedni do połączeń elektronicznych i zastosowań.
Zdjęcie poglądowe
Rodzaj produktu
Złącze męskie PCB
Łączna ilość styków
8
Wymiary siatki
7.62 mm
Zawartość
21 szt.
Ilość pinów
8
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w pon. 23.11
Liczba (Rozmiar opakowania 21 szt.)
Suma (36,14 zł / Sztuka)
759,00 zł
617,07 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Cechy produktu

  • Ilość pinów 8
  • Ilość rzędów 2
  • Opis 21 szt.

Dodatkowe informacje:

Dane techniczne

  • Głębokość: 48.9 mm
  • Montaż na płytce drukowanej: połączenie lutowane THT
  • Kąt zejścia: 270°
  • Liczba pinów lutowniczych na biegun: 3
  • Średnica otworu montażowego: 1,4 mm
  • Materiał izolacyjny: PA GF
  • Temperatura przechowywania od -25 °C do +55 °C
  • Odległość pełzania. min.: 9,6 mm
  • Luz. min.: 6,9 mm
  • Ochrona styku: IP20
  • Natężenie prądu krótkotrwałego: 3 x 1s przy 192 A.
  • Długość pinu lutowniczego: 3,2 mm
Rodzaj produktu

Złącze męskie PCB

Łączna ilość styków

8

Ilość pinów

8

Ilość rzędów

2

Wymiary siatki

7.62 mm

Natężenie znamionowe

30 A

Natężenie znamionowe - zaokrąglone

30 A

Ilość pinów w rzędzie

4

Połączenie komponentów

THT

lutowane

Kolor

czarny

Materiał obudowy

PA

Numer katalogowy producenta

1523970000

Zawartość

21 szt.

Materiał styku

miedź

Wysokość produktu

41.9 mm

Maksymalna temperatura

+120 °C

Minimalna temperatura

-50 °C

Model katalogowy producenta

SVD 7.62HP/08/270F 3.2SN BK BX

Wymiary

41.9 mm x 48.9

Rezystancja styku

2 mΩ

Rezystancja izolacji

100 MΩ

Wykończenie strony ze wtykami

ocynowany

Wymiary

41.9 mm x 48.9 mm

Napięcie znamionowe

300 V

Ilość styków

8

Zgodne z RoHS

Tak

Cykle łączenia

25

Długość kołka

3.2 mm

UKCA

nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1953070 Weidmüller 1523970000 Złącze męskie PCB Łączna ilość styków 8 Ilość rzędów 2 21 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1953070 Weidmüller 1523970000 Złącze męskie PCB Łączna ilość styków 8 Ilość rzędów 2 21 szt.

Opis

Uwagi
