Name: Weidmüller 1645390000 Obudowa złącza pin męskiego na kabel SLS 5.08/18/180B SN BK BX, wire-to-board, piny: 18, 21.5 A, 1
Brand: Weidmüller
SKU: 2242871
Availability: BackOrder

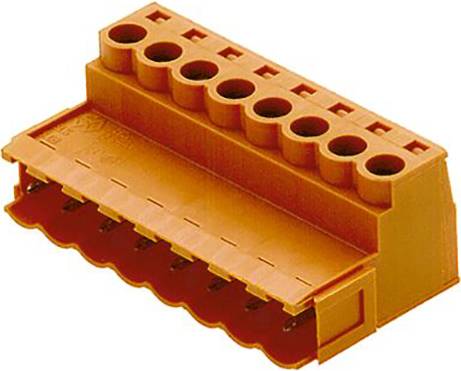

Pomarańczowy blok zaciskowy z ośmioma złączami, często stosowany w elektrycznych tablicach rozdzielczych do bezpiecznych połączeń przewodów.

Zdjęcie poglądowe

Rodzaj produktu

Obudowa złącza pin męskiego na kabel

Rodzaj złącza

złącze męskie

Ilość rzędów

Wymiary siatki

5.08 mm

Ilość pinów

EAN:

Numer producenta

Numer produktu

Dostawa w pon. 18.01.2027

Liczba (Rozmiar opakowania 18 szt.)

Sztuki

Suma (51,06 zł / Sztuka)

919,00 zł

747,15 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa PIN

Opis: 18 szt.
Ilość rzędów: 1
Ilość pinów: 18

Dodatkowe informacje:

Dane techniczne

Seria: BL/SL 5.08
rodzaj połączenia: Złącze pola
, opór przejściowy<: 5mΩ
: Rezystancja izolacji>: 108 Ω
zakres zacisku: 0.13 mm² - 3.31 mm²
liczba pinów: 1
cykle wtykowe: 25
siła połączenia/biegun, maks.: 4 N
siła ciągnięcia/biegun, maks.: 3 N
temperatura przechowywania: -25 °C - +55 °C
zakres temperatury montażu: Od -25°C
do +100°C moment dokręcania: 0.4 Nm - 0.5 Nm
śruba zaciskowa: M 2.5
ostrze wkrętaka: 0.6 x 3.5
odporność na prądy pełzające:> 200
klasa palności:
Struktura warstwowa V-0 - styk wtykowy: 4-8 µm Sn
napięcie ognioodporne: 4 kV
: III
przyłączany typ kabla: Kabel okrągły

Rodzaj produktu: Obudowa złącza pin męskiego na kabel

Rodzaj złącza: złącze męskie

Ilość rzędów: 1

System połączenia wtyków: wire-to-board

Wymiary siatki: 5.08 mm

Ilość pinów w rzędzie: 18

Ilość pinów: 18

Natężenie znamionowe: 21.5 A

Natężenie znamionowe - zaokrąglone: 21.5 A

Zawartość: 18 szt.

Maksymalna średnica przewodu (system AWG): 12

Minimalna średnica przewodu (system AWG): 26

Maksymalna długość ściągania izolacji: 7 mm

Połączenie komponentów: śrubowe
złącze męskie

Kąt połączenia: 180°

Materiał obudowy: tworzywo sztuczne

Numer katalogowy producenta: 1645390000

Kolor: czarny

Materiał izolacyjny: PBT

Materiał styku: CuSn (brąz)

Wykończenie strony z PCB: ocynowany

Wykończenie strony ze wtykami: ocynowany

Napięcie znamionowe: 400 V

Wysokość produktu: 15.2 mm

Głębokość produktu: 22.3 mm

Maksymalny przekrój: 2.5 mm²

Minimalny przekrój: 0.2 mm²

Zgodne z RoHS: Tak

: IP20

Kierunek podłączania: równolegle do PCB

Maksymalna temperatura: +100 °C

Minimalna temperatura: -50 °C

Model katalogowy producenta: SLS 5.08/18/180B SN BK BX

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość pinów

Ilość rzędów

Natężenie znamionowe - zaokrąglone

Wymiary siatki

Weidmüller 1645390000 Obudowa złącza pin męskiego na kabel SLS 5.08/18/180B SN BK BX, wire-to-board, piny: 18, 21.5 A, 18 szt.
