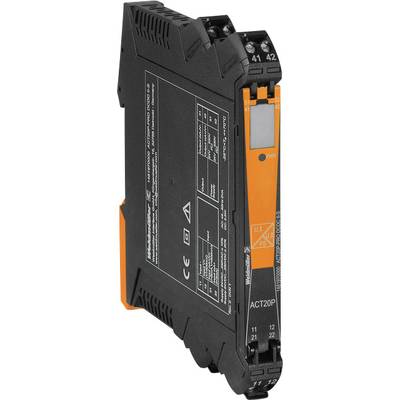

Weidmüller ACT20P-PRO DCDC II-S 1481970000 Przetwornik sygnału 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przetwornik sygnału
Sygnał wejściowy (maks.)
100 mA
Sygnał wejściowy maks. (napięcie)
300 V
Model katalogowy producenta
ACT20P-PRO DCDC II-S
Wymiary
(D x S x W) 113.7 x 12.5 x 119.2 mm
Karta katalogowa (PDF)
5 Sztuki
Liczba
Suma (1592,68 zł / Sztuka)
1592,68 zł
1959,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 5 sztuka
Dane techniczne
- Waga: 130 g
- Temperatura robocza: od 25 °C do +70 °C
- Temperatura przechowywania od -40 °C do +85°C
- Liczba wejść: 1
- Izolacja galwaniczna: izolator 3-drożny, pomiędzy wejściem/wyjściem/zasilaniem
- Precyzja:< 0,05% zakresu pomiarowego
- Częstotliwość odcięcia (-3 dB):> 10kHz/< 10Hz
- Szyna DIN TS 35
- Typ wyświetlacza: wyświetlacz z matrycą punktową z przewijanym tekstem, zielony
- Pobór mocy: < 2.3 W
- Czas odpowiedzi kroku:< 50µs
- Napięcie wytrzymywane impulsowo: 5 kV (1,2/50 µs)
- Napięcie rezystancji obciążenia:> 1kΩ
- Prąd przesunięcia: 20 µA
- Napięcie przesunięcia:< 10mV
- Przekrój przyłącza przewodu AWG, min.: AWG 26
- Przekrój przyłącza przewodu AWG, maks.: AWG 12
- Moment dokręcania, min.: 0,4 Nm
- Moment dokręcania, maks.: 0,6 Nm
- Model katalogowy producenta
ACT20P-PRO DCDC II-S
- Rodzaj produktu
Przetwornik sygnału
- Sygnał wejściowy (maks.)
100 mA
- Sygnał wejściowy maks. (napięcie)
300 V
- Wymiary
(D x S x W) 113.7 x 12.5 x 119.2 mm
- Połączenie komponentów
śrubowe
- Sygnał wyjściowy (napięcie)
0 V-10 V
- Sygnał wyjściowy (natężenie)
0 mA-20 mA
- Zasilanie (zakres)
600 V (max)
- Maksymalne napięcie robocze
600 V
- Obciążenie
600 Ω
- Sygnał wejściowy (napięcie)
300 V
- Sygnał wejściowy (natężenie)
100 mA
- Rezystancja wejściowa
1000000 Ω
- Zawartość
1 szt.
- Konfiguracja
Przełącznik DIP
- Szerokość produktu
12.5 mm
- Wysokość produktu
119.2 mm
- Długość produktu
113.7 mm
- Zgodne z RoHS
Tak
- Napięcie zasilania
230 V/AC
230 V/DC
- Maksymalny przekrój przewodu sztywnego
2.5 mm²
- Minimalny przekrój przewodu sztywnego
0.5 mm²
Other
12.5
119.2 mm
113.7 mm
2 W
-20-60 °C
Screw connection
IP20
None
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 1765564 Weidmüller ACT20P-PRO DCDC II-S 1481970000 Przetwornik sygnału 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1765564 Weidmüller ACT20P-PRO DCDC II-S 1481970000 Przetwornik sygnału 1 szt.
Opis
Uniwersalny wzmacniacz separacyjny do wykrywania wielkości elektrycznych i fizycznych z izolacją galwaniczną.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
