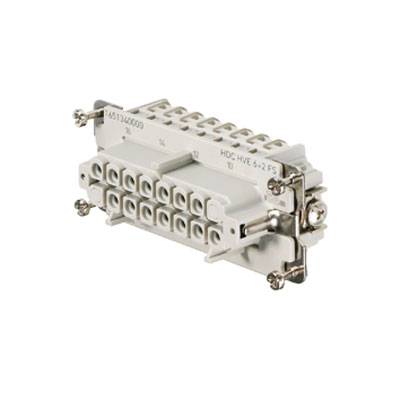

Weidmüller HDC HVE 6+2 FT CTH 1967240000 Wkładka złącza żeńskiego 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Wkładka złącza żeńskiego
Połączenie komponentów
sprężynowe
Seria wtyków RockStar
RockStar® HDC HVE
Specyfikacje klem zaciskowych
ze stopu miedzi
Łączna ilość styków
6 + 2 + PE
Karta katalogowa (PDF)
5 Sztuki
Liczba
Suma (87,49 zł / Sztuka)
87,49 zł
71,13 zł
bez VAT (klient biznesowy)
Cena brutto
Dostępnych jest tylko 5 sztuka
14-dniowe prawo do zwrotu w cenie
Cechy produktu
wkład HDC, złącze żeńskie, 830 V, 20 A, Liczba biegunów: 8, złącze sprężynowe, Wielkość konstrukcyjna: 6
- HDC HVE 6+2 FT CtH
Dane techniczne
- Waga netto: 67 g
- temperatury granicznej: -40 ° C... 125°C
- rezystancja izolacji: 1010 Ω
- stopień zanieczyszczenia: 3
- szerokość: 34 mm
- wysokość: 33 mm
- głębokość: 84,5 mm
- wysokość gniazdo: 33 mm
- długość podstawy: 84,5 mm
- wielkość: 6
- seria:
- Napięcie znamionowe HVE (DIN EN 61984): 830 V
- napięcie znamionowe zgodnie z UL/CSA: 600 V AC/DC
- znamionowe napięcie udarowe (DIN EN 61984): 8 kV
- prąd znamionowy (DIN EN 61984): 20 a
- klasa palności wg UL 94: V-0
- opór przejściowy: ≤ 2mΩ
- materiał izolacyjny: PC wzmocniony włóknem szklanym (UL i certyfikat kolejowy)
- grupa izolacji: IIIa
- cykle wtykowe AG: ≥ 500
- rodzaj połączenia PE: Połączenie śrubowe
- przewodu AWG (PE), maks.: AWG 12
- przekrój przewodu AWG (PE), min.:
- Długość ściągania izolacji AWG 20: Długość ściągania izolacji
- 10 mm przyłącze PE: 8 mm
- moment obrotowy maks. PE: Złącze PE:
- Moment dokręcania min. 1,5 Nm Przyłącze PE:
- Śruba mocująca 1,2 Nm: M 4
- wymiar końcówki krzyżakowej: Rozmiar
- ostrza PH1, szczelina (PE): SD 0,8 x 4,0
- powierzchnia: Srebrny pasywowany
- materiał: Stop miedzi
- wymiar ostrza płaskie (połączenie śrubowe): SD 0.5 x 3.0
- liczba styków zasilania: 6
- Rodzaj produktu
Wkładka złącza żeńskiego
- Seria wtyków RockStar
RockStar® HDC HVE
- Specyfikacje klem zaciskowych
ze stopu miedzi
- Połączenie komponentów
sprężynowe
- Łączna ilość styków
6 + 2 + PE
- Maksymalne pole przekroju przewodnika
2.5 mm²
- Ilość styków
6
2
- Minimalne pole przekroju przewodnika
0.25 mm²
- Zawartość
1 szt.
- Styk ochronny
tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 256180 Weidmüller HDC HVE 6+2 FT CTH 1967240000 Wkładka złącza żeńskiego 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 256180 Weidmüller HDC HVE 6+2 FT CTH 1967240000 Wkładka złącza żeńskiego 1 szt.
Opis
Weidmüller 1967240000 |Wkładki wysokonapięciowe serii HVE są wyposażone w dwa styki opóźniające. Płaszczyzna przyłączania przewodów została zaprojektowana jako zacisk zagniatany. Z tego względu praktycznie nie wymaga serwisowania. Co więcej, uzyskuje się bezpieczne i stałe połączenie odporne na drgania. Liczba biegunów: 8 prąd znamionowy: 23 A napięcie znamionowe: 830 V napięcie nominalne wg UL/CSA: 600 V AC/DC Złącze sprężynowe
