Name: Weidmüller Obudowa złącza pin żeńskiego na kabel BC/SC Ilość pinów 14 Wymiary siatki: 3.81 mm 1970730000 50 szt.
Brand: Weidmüller
SKU: 389699
Availability: BackOrder

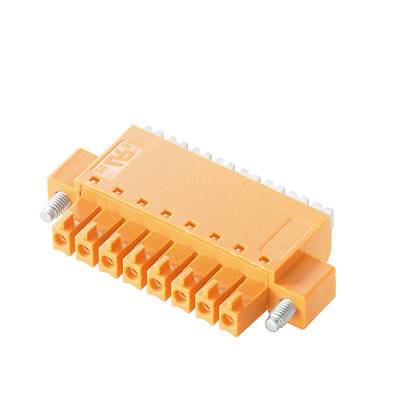

Pomarańczowy elektryczny złącze wtykowe z wieloma stykami, przeznaczone do łączenia przewodów w obwodach elektronicznych.

Rodzaj produktu

Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza

złącze żeńskie proste

Ilość rzędów

Seria złączy

BC/SC

Wymiary siatki

3.81 mm

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w śr. 30.12.2026

Liczba (Rozmiar opakowania 50 szt.)

Sztuki

Suma (37,18 zł / Sztuka)

1859,00 zł

1511,38 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Złączka

Content: 1 ST
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Dodatkowe informacje:

Dane techniczne

Rodzaj produktu: Obudowa złącza pin żeńskiego na kabel

Rodzaj złącza: złącze żeńskie proste

Ilość rzędów: 1

System połączenia wtyków: wire-to-board

Seria złączy: BC/SC

Specyfikacje klem zaciskowych: z połączeniem śrubowym
z blokadą Push-in

Wymiary siatki: 3.81 mm

Ilość pinów w rzędzie: 14

Ilość pinów: 14

Szerokość produktu: 63.73 mm

Natężenie znamionowe: 10 A

Natężenie znamionowe - zaokrąglone: 10 A

Zawartość: 50 szt.

Maksymalna średnica przewodu (system AWG): 16

Minimalna średnica przewodu (system AWG): 26

Maksymalna długość ściągania izolacji: 9.00 mm

Wymiary: (D x S x W) 7.90 x 63.73 x 22.00 mm

Połączenie komponentów: klema sprężynowa
złącze męskie

Materiał obudowy: PA GF

Numer katalogowy producenta: 1970730000

Kolor: pomarańczowy

Produkt przemysłowy: tak

Materiał styku: stop Cu, cynowany

Wykończenie strony ze wtykami: ocynowany

Napięcie znamionowe: 300 V

Wysokość produktu: 22.00 mm

Długość produktu: 7.90 mm

Maksymalny przekrój: 1.50 mm²

Minimalny przekrój: 0.14 mm²

Zgodne z RoHS: Tak

Kierunek podłączania: prostopadle do PCB

Model katalogowy producenta: BCF 3.81/14/180F SN OR BX

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Ilość pinów

Ilość rzędów

Natężenie znamionowe - zaokrąglone

Rodzaj złącza

Szerokość produktu

Wymiary siatki

Weidmüller 0401020/D Obudowa złącza pin żeńskiego na kabel 0401020/D, wire-to-board, piny: 2, 10 A, 50 szt.

Numer produktu389629

Dostawa w pt. 6.11

5 zestaw/yConrad Electronic

10 A

złącze żeńskie proste

7.90 mm

3.81 mm

Sztuki

Min.: 1

Vielfache: 1

279,00 zł^*

Weidmüller 0401032 Obudowa złącza pin żeńskiego na kabel 0401032, wire-to-board, piny: 4, 10 A, 50 szt.

Numer produktu389591

Dostawa w pt. 6.11

5 zestaw/yConrad Electronic

10 A

złącze żeńskie proste

20.00 mm

3.81 mm

Sztuki

Min.: 1

Vielfache: 1

529,00 zł^*

Weidmüller 0404011 Obudowa złącza pin żeńskiego na kabel 0404011, wire-to-board, piny: 2, 10 A, 50 szt.

Numer produktu389589

Dostawa w śr. 30.12.2026

Conrad Electronic

10 A

złącze żeńskie proste

22.00 mm

3.81 mm

Sztuki

Min.: 1

Vielfache: 1

279,00 zł^*

Weidmüller 1944620000 Obudowa złącza pin żeńskiego na kabel B2L 3.50/12/180QV6 SN BK BX, wire-to-board, piny: 12, 7 A, 84 szt.

Numer produktu377763

Dostawa w pon. 18.01.2027

Conrad Electronic

7 A

złącze żeńskie proste

28.00 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

5489,00 zł^*

Weidmüller 1944630000 Obudowa złącza pin żeńskiego na kabel B2L 3.50/14/180QV7 SN BK BX, wire-to-board, piny: 14, 7 A, 72 szt.

Numer produktu377764

Dostawa w pon. 18.01.2027

Conrad Electronic

7 A

złącze żeńskie proste

31.50 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

5489,00 zł^*

Weidmüller 1944690000 Obudowa złącza pin żeńskiego na kabel B2L 3.50/10/180FQV5 SN BK BX, wire-to-board, piny: 10, 7 A, 72 szt.

Numer produktu377772

Dostawa w pon. 18.01.2027

Conrad Electronic

7 A

złącze żeńskie proste

24.50 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

4019,00 zł^*

Weidmüller 1944730000 Obudowa złącza pin żeńskiego na kabel B2L 3.50/18/180FQV9 SN BK BX, wire-to-board, piny: 18, 7 A, 48 szt.

Numer produktu377780

Dostawa w czw. 14.01.2027

Conrad Electronic

7 A

złącze żeńskie proste

38.50 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

4779,00 zł^*

Weidmüller 1944750000 Obudowa złącza pin żeńskiego na kabel B2L 3.50/06/180LHQV3 SN BK BX, wire-to-board, piny: 6, 7 A, 108 szt.

Numer produktu377781

Dostawa w pon. 18.01.2027

Conrad Electronic

7 A

złącze żeńskie proste

20.60 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

3809,00 zł^*

Weidmüller 1944780000 Obudowa złącza pin żeńskiego na kabel B2L 3.50/12/180LHQV6 SN BK BX, wire-to-board, piny: 12, 7 A, 66 szt.

Numer produktu377787

Dostawa w czw. 14.01.2027

Conrad Electronic

7 A

złącze żeńskie proste

28.00 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

4479,00 zł^*

Weidmüller 1944800000 Obudowa złącza pin żeńskiego na kabel B2L 3.50/16/180LHQV8 SN BK BX, wire-to-board, piny: 16, 7 A, 54 szt.

Numer produktu377791

Dostawa w pon. 18.01.2027

Conrad Electronic

7 A

złącze żeńskie proste

35.00 mm

3.50 mm

Sztuki

Min.: 1

Vielfache: 1

4849,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 389699 Weidmüller Obudowa złącza pin żeńskiego na kabel BC/SC Ilość pinów 14 Wymiary siatki: 3.81 mm 1970730000 50 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 389699 Weidmüller Obudowa złącza pin żeńskiego na kabel BC/SC Ilość pinów 14 Wymiary siatki: 3.81 mm 1970730000 50 szt.

Opis

Weidmüller 1970730000 |PUSH IN - Innowacyjna technologia złączy marki Weidmüller upraszcza i przyspiesza przyłączanie przewodów. Zalety dla użytkownika i związane z zastosowaniem: Duża gęstość upakowania dzięki bardzo małym wysokościom konstrukcyjnym . Przygotowane przewody po prostu wsunąć i gotowe Duża gęstość upakowania z zastosowaniem kompaktowego, dwupoziomowego złącza męskiego SCDN / SCDN-THR Uproszczona obróbka dzięki zintegrowanym Push-Buttons do otwierania miejsca zacisku Intuicyjna obsługa dzięki jednoznacznej różnicy pomiędzy wejściami przewodów i miejscami działania ryglowanie i zwalnianie beznarzędziowe za pomocą opatentowanej dźwigni Weidmüller (LR) Złącza wtykowe Weidmüller w rastrze 3,81 mm (0.15 inch) są układowo kompatybilne z popularnymi złączami wtykowymi i dysponują miejscem na opis i mogą być kodowane. 0,20 - 1,5 mm² (IEC) / 28 - 16 AWG (UL) 250 V (IEC) / 300 V (UL) 17,5 A (IEC) / 10 A (UL)
