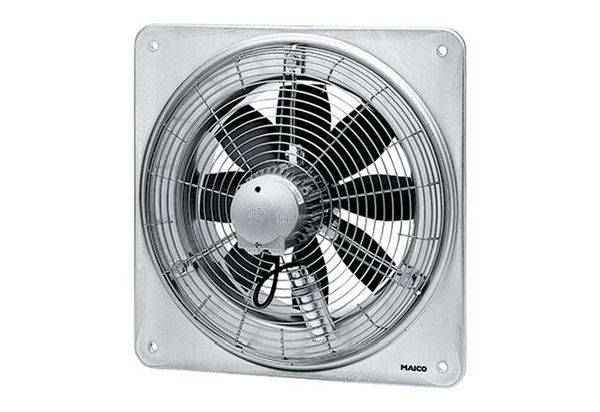

Wentylator ścienny; Maico Ventilatoren Maico 8700 m³/h 500 mm

Kratka ochronna po stronie ssawnej, chromowana na żółto, ochrona przed dotykiem zgodna z normą DIN EN ISO 13857. Wirniki 8-łopatkowe wykonane z poliamidu wzmocnionego włóknem szklanym. Dynamicznie wyważony w 2 poziomach, zgodnie z poziomem jakości 6.3, DIN ISO 1940, część 1. Możliwy montaż w dowolnej pozycji. Kierunek transportu: Poniższy rysunek przedstawia kierunek transportu: Kierunek transportu A: Zasysanie przez silnik, standard. Kierunek transportu B: Nadmuch przez silnik na zamówienie. Kierunek obrotu, praca nawrotna: W przypadku nieprawidłowego kierunku tłoczenia strumień objętości zmniejsza się o ok. 35%. Silnik: silnik asynchroniczny. Możliwość kontrolowania prędkości. Wyjątek: Typ EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B i DZS 40/2 B. Dwustronny. Wyjątek: Wentylatory z silnikami o biegunach zacienionych (...-E). Nie nadaje się do pompowania powietrza nasyconego parą wodną. Silnik trójfazowy: seria DZQ i DZS. Napięcie znamionowe 400 V, 50 Hz. Stopień ochrony IP 55 Wyjątek DZQ/DZS... DIP 54. Zabezpieczenie przed przeciążeniem termicznym w standardzie. Wyjątek: Dostępne na zamówienie dla wentylatorów ściennych DZQ/DZS 25/4 D i osiowych z możliwością zmiany biegunów. Połączenia na zaciskach są bezpotencjałowe i należy je podłączyć do wyłącznika zabezpieczającego silnik, np. MV 25, lub do obwodu sterującego stycznika. Wentylatory ze zmianą biegunów: Należy zapewnić zabezpieczenie przed przeciążeniem za pomocą pełnego wyłącznika zabezpieczającego silnik, który należy zapewnić na miejscu. Silniki ze zmianą biegunów o przełożeniach 8/4 lub 4/2 są łączone zgodnie z zasadą Dahlandera. Podłączenie elektryczne: Do listwy zaciskowej w pokrywie końcowej silnika. Wskazówki bezpieczeństwa: Wentylator można uruchamiać tylko wtedy, gdy zapewniona jest ochrona przed kontaktem z wirnikiem zgodnie z normą DIN EN ISO 13857. Artykuł: DZQ 50/4 B, wykonanie: kwadratowa płyta ścienna, wydajność: 8700 m3/h, nominalna objętość dostawy: 6310 m3/h / w opcji Sprawność, ciśnienie pfs, nominalne: 135 Pa - w opcji. Wydajność, prędkość obrotowa nnominalna: 1410 1/min - w opcji. Wydajność, prędkość obrotowa: 1438 1/min, rodzaj wirnika: osiowy, możliwość regulacji prędkości: tak, rewersyjność: tak, rodzaj napięcia: prąd trójfazowy, napięcie znamionowe: 400 V, częstotliwość sieciowa: 50 Hz, moc znamionowa: 615 W/cal optować. Wydajność, Irated: 1,1 A / w opc. Wydajność, IMax: 1,6 A, stopień ochrony: IP 55, klasa cieplna: F, przewód zasilający: 7 / 1,5 mm2, miejsce montażu: ściana/sufit, rodzaj montażu: natynkowy, pozycja montażu: pozioma/pionowa, materiał: blacha stalowa, ocynkowana, waga: 18,6 kg, szerokość nominalna: 500 mm, szerokość: 700 mm, wysokość: 700 mm, głębokość: 339 mm, temperatura przenośnika przy prądzie znamionowym: 60°C, temperatura przenośnika przy IMax: -20°C do 60°C, sprawność całkowita e: 38,5%, kategoria pomiarowa: A, kategoria sprawności: statyczna, stopień sprawności N: 46,1, wymagany VSD: nie, rok produkcji: patrz tabliczka znamionowa, nazwa producenta / oficjalny numer rejestracyjny / miejsce założenia producenta: Maico Elektroapparate-Fabrik GmbH / sąd rejestrowy we Fryburgu, HRB 601233 / Villingen-Schwenningen, PBEP / wielkość dostawyBEP / Pfs, BEP: 0,615 kW / 6310 m3/h / 135 Pa, nBEP: 1410 1/min, współczynnik właściwy : ok. 1, informacje dotyczące demontażu i utylizacji: patrz instrukcja montażu, informacje dotyczące instalacji, Eksploatacja i konserwacja: patrz instrukcja montażu, Elementy użyte w pomiarze sprawności, które nie są opisane kategorią pomiaru: -, Poziom mocy akustycznej LWA7: 82 dB(A), Klapa zamykająca: bez
