Złącze 1601193 RC-17P1N120000 Phoenix Contact Zawartość: 10 szt.

Mały, okrągły złącze z 12 pozłacanymi stykami, ponumerowanymi od 1 do 12, przeznaczone do połączeń elektronicznych.

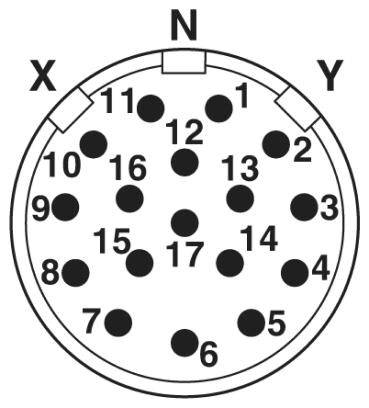

Diagram przedstawia złącze z 17 ponumerowanymi stykami ułożonymi w kole. Oznaczone jako 'X' po lewej stronie, 'Y' po prawej stronie i 'N' u góry.

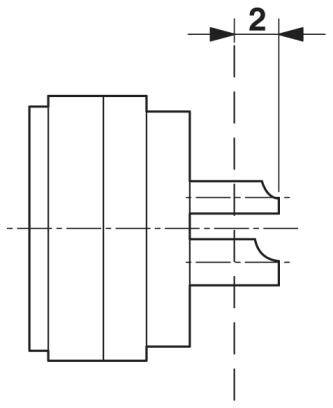

Rysunek techniczny części maszyny z dwoma wystającymi jednostkami, z zaznaczoną odległością 2 jednostek między częściami.
1/3
Zdjęcie poglądowe
Opakowanie
sztuka
Rodzaj produktu
Styk kontaktowy
Sposób montażu
złącze lutownicze
Rodzaj złącza
styk męski
Połączenie komponentów
lutowane
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w czw. 26.11
Liczba (Rozmiar opakowania 10 szt.)
Suma (459,00 zł / Sztuka)
459,00 zł
373,17 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 0,00 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Cykle łączenia - mechaniczne 50
  • Powierzchnia styków: Niklowana, powlekana złotem
  • Średnica styku styków zasilania 1 mm
  • Przekrój poprzeczny przewodu plecionego maks.: 1 mm²
  • Prąd znamionowy styków mocy: 8 A.
  • Materiał izolacyjny: PBT
  • Kierunek obrotu - numeracja komory kontaktowej: Standard
  • Kodowanie N
Opakowanie

sztuka

Rodzaj produktu

Styk kontaktowy

Sposób montażu

złącze lutownicze

Rodzaj złącza

styk męski

Połączenie komponentów

lutowane

Napięcie znamionowe

150 V

Natężenie znamionowe

8 A

Materiał obudowy

PBT

Łączna ilość styków

17

Numer katalogowy producenta

1601193

Zawartość

10 szt.

Materiał styku

CuZn (mosiądz)

Ø przewodu

1 mm

Ilość styków

17

Zgodne z RoHS

Tak

Model katalogowy producenta

RC-17P1N120000

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 2137190 Złącze 1601193 RC-17P1N120000 Phoenix Contact Zawartość: 10 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2137190 Złącze 1601193 RC-17P1N120000 Phoenix Contact Zawartość: 10 szt.

Opis

Wkładka stykowa, ilość biegunów: 17, rodzaj styku: Pin, złącze do lutowania

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt kierowany jest dla Przedsiębiorców
