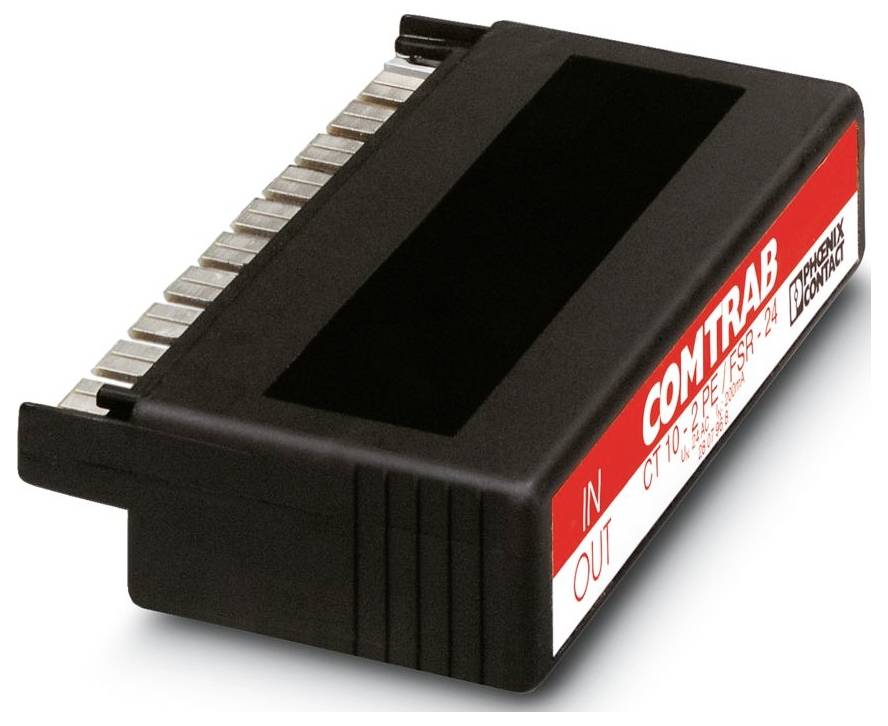

Zdjęcie poglądowe
Złącze męskie Phoenix Contact 2807968 1 szt.
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Suma (2709,00 zł / Sztuka)
2709,00 zł
2202,44 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: COMTRAB
- Klasa testu IEC: C1;C2;C3;D1
- Projekt: moduł LSA-PLUS
- Komunikat o błędzie zabezpieczenia przeciwprzepięciowego: brak
- Napięcie znamionowe UN: 24 V DC
- Typ połączenia: Wtyczka kompatybilna z listwami rozłączającymi i przełączającymi COMTRAB-TERMIBLOCK i LSA-Plus
- Szerokość: 111 mm
- Wysokość: 22 mm
- Głębokość: 68,5 mm
- Kolor: czarny RAL 9005
- Klasa palności zgodnie z UL 94: V0
- Materiał obudowy: PBT
- Dane mechaniczne: Dane mechaniczne
- Otwarta ściana boczna: Nie
- Kierunek działania: Linia-Linia i Linia-Ziemia
- Maksymalne napięcie ciągłe UC: 40 V DC; 28 V AC
- Prąd znamionowy: 200 mA (25 °C)
- Prąd roboczy IC przy UC: ≤ 5 µA (od)
- Prąd przewodu ochronnego IPE: ≤ 1 µA (na ścieżkę)
- Całkowity prąd rozładowania ITotal (8/20) µs: 10 kA
- Ograniczenie napięcia wyjściowego przy 1 kV/µs (przewód-ziemia) statyczne: ≤ 650 V
- Napięcie szczątkowe przy In (przewód-przewód): ≤ 55 V
- Pojemność (przewód-przewód): 1,1 nF (f=1 MHz / VR= 0 V)
- Pojemność (przewód-ziemia): 1 pF (typ.)
- Rezystancja na ścieżkę: 10 Ω ±10%
- Maksymalny wymagany prąd bezpiecznika: 200 mA
- Wytrzymałość na prąd udarowy (przewód-ziemia): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 2,5 kA
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -25 °C ... do 75 °C
- Normy/Przepisy: IEC 61643-21
- Uwaga: 2000
- Sposób montażu: na rozdzielnicy CT-TERMIBLOCK i LSA-PLUS
- Liczba par przewodów na moduł: 10
- Prąd wyładowczy impulsowy znamionowy In (8/20) µs (przewód-ziemia): 5 kA
- Ograniczenie napięcia wyjściowego przy 1 kV/µs (przewód-ziemia) szczyt: ≤ 650 V
- Czas reakcji tA (przewód-ziemia): ≤ 100 ns
- Odstępy izolacyjne i odległości prześwitu: Odstępy izolacyjne i odległości prześwitu
- Prąd wyładowania nominalnego impulsowego In (8/20) µs (przewód-przewód): 5 kA
- Czas reakcji tA (przewód-przewód): ≤ 1 ns
- Straty wtrąceniowe aE, sym.: 1,5 dB (typ. do 2 MHz / 50 Ω); 0,6 dB (typ. do 1 MHz / 150 Ω); 0,2 dB (typ. do 100 kHz / 600 Ω)
- Częstotliwość odcięcia fg (3 dB), symetryczna w układzie 150 Ω: 4 MHz (typ.)
- Wytrzymałość na prąd udarowy (przewód-przewód): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A
- Częstotliwość odcięcia fg (3 dB), symetryczna w układzie 50 Ω: 7 MHz (typ.)
- Maksymalny prąd rozładowania Imax (8/20) µs (przewód-przewód): 5 kA
- Maksymalny prąd rozładowania Imax (8/20) µs (przewód-ziemia): 5 kA
- Ograniczenie napięcia wyjściowego przy piku 1 kV/µs (przewód-przewód): ≤ 95 V
- Ograniczenie napięcia wyjściowego przy 1 kV/µs (przewód-przewód) statyczne: ≤ 60 V
- Specyfikacja standardów – technologia informacyjna: Specyfikacja standardów – technologia informacyjna
- Ograniczniki przepięć można testować programem CHECKMASTER od wersji oprogramowania: od SW-Rev. 1.00
- Częstotliwość odcięcia fg (3 dB), symetryczna w układzie 600 Ω: 900 kHz (typ.)
- Rodzaj produktu
Złącze męskie
- Napięcie znamionowe
24 V/DC
- Specyfikacja
Moduł LSA-PLUS
IP20
- Numer katalogowy producenta
2807968
- Wymiary
(S x W x G) 111 x 22 x 68.5 mm
- Szerokość produktu
111 mm
- Wysokość produktu
22 mm
- Głębokość produktu
68.5 mm
- Zawartość
1 szt.
- Opakowanie
sztuka
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579483 Złącze męskie Phoenix Contact 2807968 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579483 Złącze męskie Phoenix Contact 2807968 1 szt.
Opis
Złącze LSA-PLUS (COMTRAB CT 10) z zabezpieczeniem przeciwprzepięciowym zgrubnym/dokładnym i rezystorem odsprzęgającym dla 10 obwodów sygnałowych pracujących bez potencjału ziemi. Napięcie znamionowe: 24 V DC Wykonanie: 10 żył podwójnych.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
- Element mający wpływ na bezpieczeństwo - montaż tylko przez fachowców
