Złącze Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 2313685 1 szt.

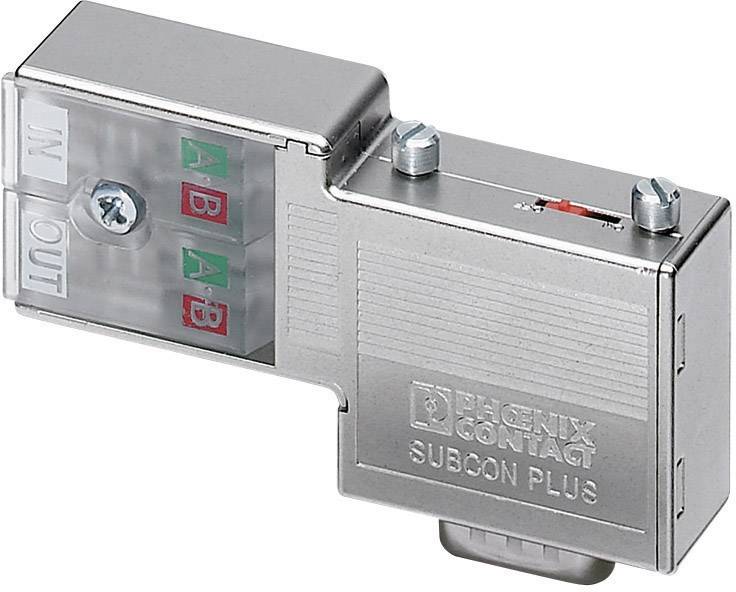

Metalowy adapter firmy Phoenix Contact z oznaczeniami 'IN' i 'OUT', prezentujący wewnętrzne kodowanie kolorystyczne połączeń.

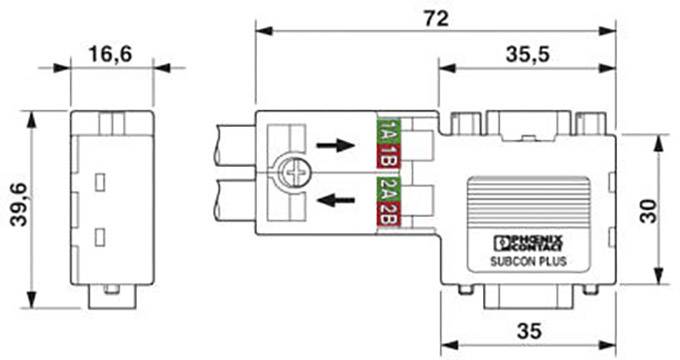

Rysunek techniczny złącza elektrycznego. Wymiary: 72x39,6 mm, strzałki wskazujące kierunek przepływu prądu, oznaczone jako '1A', '1B', '2A', '2B'.

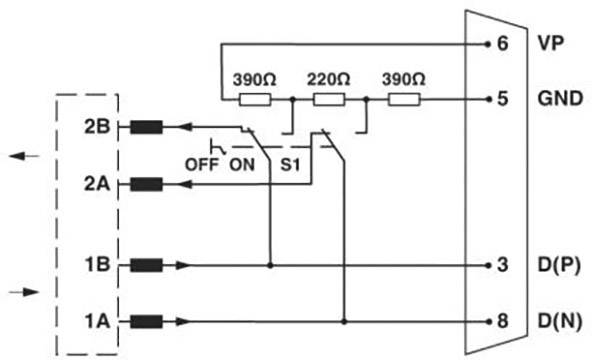

Schemat elektryczny elementu elektronicznego. Połączenia przechodzą przez rezystory do punktów 1A, 1B, 2A, 2B oraz do pinów 3, 5, 6, 8.

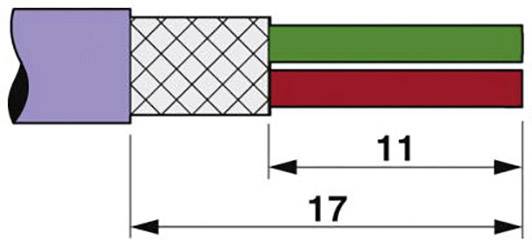

Przekrój poprzeczny przewodu z dwoma przewodami, zielonym i czerwonym. Długość osłony przewodu: 17, długość przewodów: 11.

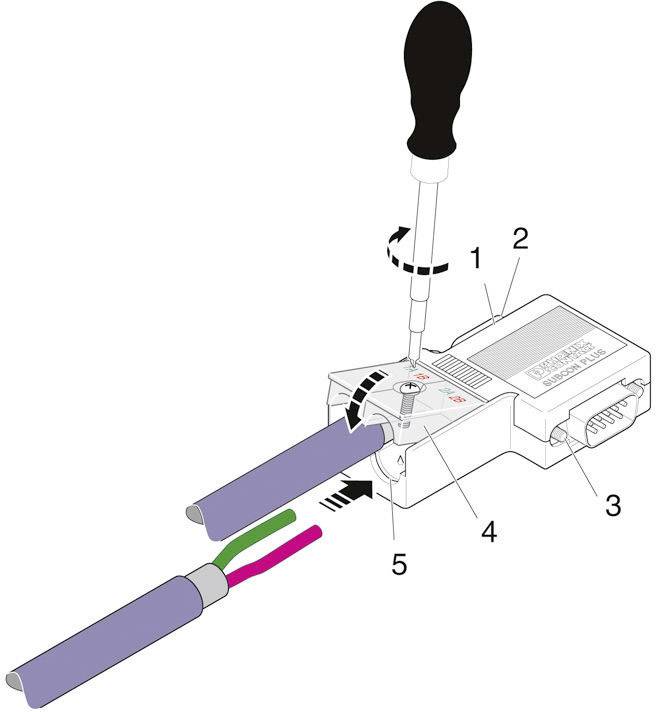

Instrukcja instalacji złącza: 1. Obróć śrubokręt zgodnie z ruchem wskazówek zegara. 2. Wprowadź kabel. 3. Zabezpiecz połączenie.
1/5
Rodzaj produktu
Złącze danych czujnika/aktuatora
Rodzaj złącza
złącze męskie kątowe
Standard złącza
złącze BUS
Złącze po stronie A
złącze męskie D-SUB
Złącze po stronie B
konfekcjonowane
Karta katalogowa (PDF)
EAN:
Numer producenta
Numer produktu
Dostawa w czw. 12.11
Liczba
Suma (239,00 zł / Sztuka)
239,00 zł
194,31 zł
bez VAT (klient biznesowy)
Wewnątrzwspólnotowa dostawa towarów Cena brutto
bez 19,99 zł
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
bez dodatkowych kosztów dostawy
14-dniowe prawo do zwrotu w cenie
Zgłoś wątpliwości prawne

Dane techniczne

  • Przyporządkowanie pinów: 3, 5, 6, 8
Opakowanie

sztuka

Model katalogowy producenta

SUBCON-PLUS-PROFIB/PG/FC 90

Rodzaj produktu

Złącze danych czujnika/aktuatora

Rodzaj złącza

złącze męskie kątowe

Standard złącza

złącze BUS

Złącze po stronie A

złącze męskie D-SUB

Złącze po stronie B

konfekcjonowane

Ilość pinów

9

Napięcie znamionowe

5 V

Natężenie znamionowe

0.10 A

Natężenie znamionowe - zaokrąglone

100 mA

Maksymalny przekrój połączenia

0.32 mm²

Połączenie komponentów

połączenie IDC

Specyfikacja

I-Net Profibus

Minimalna temperatura

-20 °C

Maksymalna temperatura

+75 °C

Numer katalogowy producenta

2313685

Zawartość

1 szt.

Średnica kabla

7.6 mm

9

Male

UKCA

tak

Do pobrania

Karta katalogowa

Karta katalogowa 1438557 Złącze Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 2313685 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1438557 Złącze Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 2313685 1 szt.

Opis

Phoenix Contact 2313685 |
