Name: Złącze rzędowe BKL Electronic 10120526, pozłacane, RM 2.54 mm, 1x10-pin
Brand: BKL Electronic
SKU: 741346
Availability: InStock

Pionowy header z pięcioma pinami osadzonymi na czarnej plastikowej podstawie, każdy z wygiętymi stykami metalowymi.

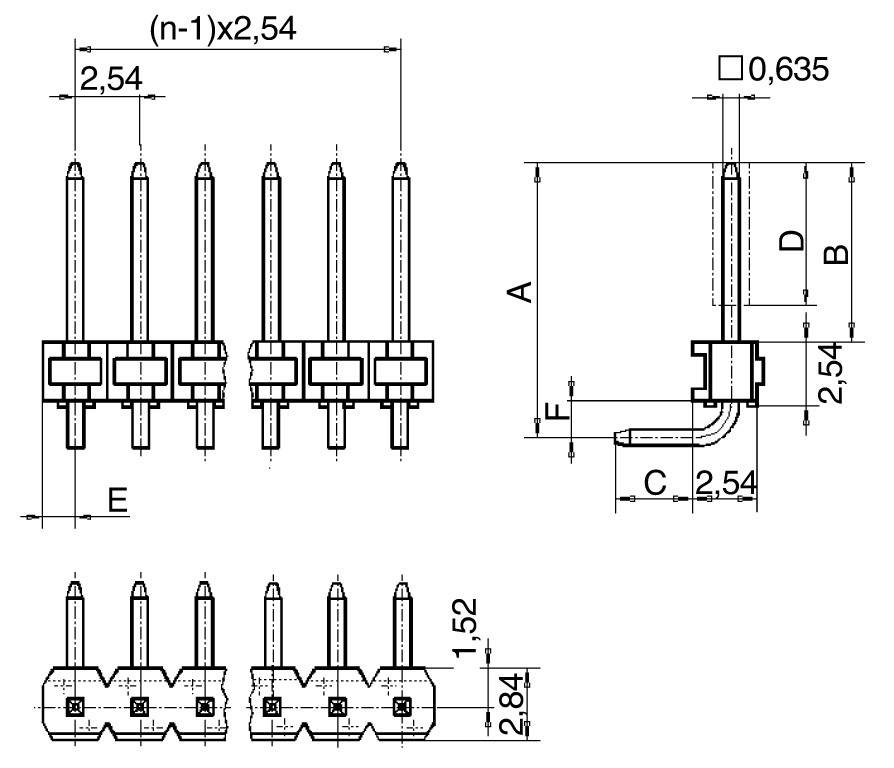

Rysunek techniczny złącza sześciostykowego, wymiary w milimetrach. Główne wymiary A: 6,2, B: 4,2, C: 2,54, D: 3,4, E: 7,5.

1/2

Zdjęcie poglądowe

Rodzaj złącza

listwa pinowa, kątowa

Rodzaj produktu

Listwa kołkowa, męska, standardowa

Ilość rzędów

Ilość pinów

Wymiary siatki

2.54 mm

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 5.11

11 Sztuki (Tylko do wyczerpania zapasów)

Liczba

Sztuki

Min.: 10

Suma (1,29 zł / Sztuka)

1,29 zł

1,05 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Listwa Pin męska

pozłacane

Dodatkowe informacje:

Dane techniczne

Rodzaj złącza: listwa pinowa, kątowa

Rodzaj produktu: Listwa kołkowa, męska, standardowa

Ilość rzędów: 1

Ilość pinów w rzędzie: 10

Ilość pinów: 10

Wymiary siatki: 2.54 mm

Połączenie komponentów: do PCB

Kolor: czarny

Kształt pina: prostokątny

Natężenie znamionowe: 3 A

Natężenie znamionowe - zaokrąglone: 3 A

Powierzchnia styku: złocony

Materiał styku: stop miedzi

Materiał obudowy: termoplastyczne tworzywo sztuczne

Średnica pina: 0.635 mm

Długość pinów złącza męskiego: 4.50 mm

Długość pinów od strony PCB: 3.30 mm

Oddzielany: tak

Wymiary: (D x S x W) 25.40 x 8.31 x 5.84 mm

Numer katalogowy producenta: 10120526

Produkt przemysłowy: nie

Zawartość: 1 szt.

Szerokość produktu: 8.31 mm

Wysokość produktu: 5.84 mm

Długość produktu: 25.40 mm

Zgodne z RoHS: Tak

Maksymalna temperatura: +105 °C

Minimalna temperatura: -55 °C

Model katalogowy producenta: 10120526

Rezystancja styku: 20 mΩ

Natężenie znamionowe: 3 A

Do pobrania

Karta katalogowa

Karta katalogowa 741346 Złącze rzędowe BKL Electronic 10120526, pozłacane, RM 2.54 mm, 1x10-pin

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 741346 Złącze rzędowe BKL Electronic 10120526, pozłacane, RM 2.54 mm, 1x10-pin

Opis

BKL Electronic 10120526 I Jako wtyczka kablowa lub złącze krawędziowe print do montażu prostopadłego. Zakres zastosowania: do obwodów drukowanych · do złączy kabli taśmowych · do okablowania swobodnego · Do połączeń typu „wire-wrap”. · rozdzielny.
