Name: Złącze z przyłączem sworzniowym Phoenix Contact 3247975 połączenie śrubowe 5 szt.
Brand: Phoenix Contact
SKU: 2226014
Availability: BackOrder

Zabawkowy robot zbudowany z żółtych i czarnych klocków, przypominający psa.

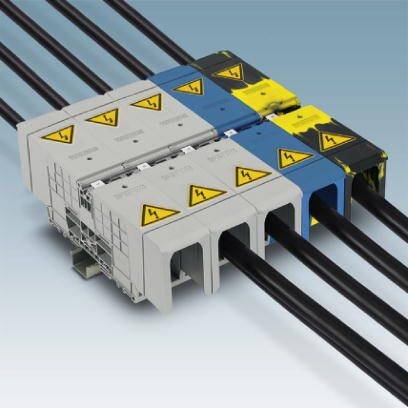

Kilka złączy elektrycznych z symbolami ostrzeżeń bezpieczeństwa dotyczącymi wysokiego napięcia jest ze sobą połączonych i prezentuje różne grubości przewodów.

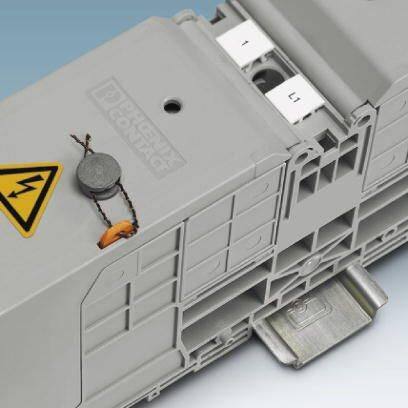

Szary elektryczny przełącznik z symbolem ostrzegawczym wysokiego napięcia jest zamocowany na metalowym uchwycie.

Pozioma linia łączy dwa koła na swoich końcach.

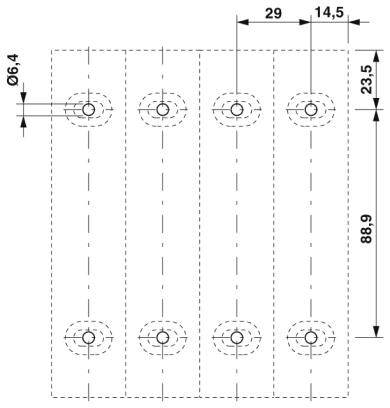

Rysunek techniczny perforowanej płyty z 6 otworami. Wymiary: wysokość całkowita 88,9 mm, szerokość 23,5 mm, średnica otworów 6,4 mm, rozstaw otworów 29 mm i 14,5 mm.

1/5

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Złącze z przyłączem sworzniowym

Połączenie komponentów

połączenie śrubowe

Maksymalny przekrój przewodu elastycznego

70 mm²

Maksymalny przekrój przewodu sztywnego

70 mm²

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

21 Sztuki

Liczba (Rozmiar opakowania 5 szt.)

Sztuki

Suma (65,80 zł / Sztuka)

329,00 zł

267,48 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba złączy: 2
Potencjały: 1
Przekrój nominalny: 70 m²
Mierzone napięcie szczytowe: 8 kV
Kategoria przepięcia III
Typ izolacji: I
Prąd obciążenia maks.: 192 a (przy przekroju przewodu 70 m², maksymalny prąd obciążenia nie może przekroczyć całkowity prąd wszystkich podłączonych przewodów).
Otwarta ściana boczna: Nie
Ochrona przed dotykiem: DIN EN 50274 (VDE 0660-514): 2002-11
Gwarancja ręcznego powrotu
Bezpieczeństwo palców: Gwarancja
Wartość zadana 10 N.
Prąd krótkotrwały 8,4 kA
Gwint śrub M8
Moment dokręcenia maks.: 12 Nm
Przekrój złączy kablowych maks.: 70 mm²
Szerokość osłony kabla maks.: 22 mm
Raster: 29 mm

Opakowanie: sztuka

Rodzaj produktu: Złącze z przyłączem sworzniowym

Połączenie komponentów: połączenie śrubowe

Minimalny przekrój przewodu elastycznego: 6 mm²

Maksymalny przekrój przewodu elastycznego: 70 mm²

Minimalny przekrój przewodu sztywnego: 6 mm²

Maksymalny przekrój przewodu sztywnego: 70 mm²

Minimalna średnica przewodu (system AWG): 8

Szerokość klemy: 22 mm

Ilość rzędów: 1

Ilość styków: 1

Kolor: czarny
żółty

Natężenie znamionowe: 192 A

Natężenie znamionowe - zaokrąglone: 192 A

Napięcie znamionowe: 1500 V

Numer katalogowy producenta: 3247975

Zawartość: 5 szt.

Model katalogowy producenta: RBO 8-FE-HC

Wymiary: (D x S x W) 184 x 29 x 66 mm

Szerokość produktu: 29 mm

Wysokość produktu: 66 mm

Długość produktu: 184 mm

Napięcie znamionowe udarowe: 8 kV

Stopień zanieczyszczenia: 3

Klasa reakcji na ogień: V0

Kolor: czarny

Materiał izolacyjny: PA

Materiał izolacyjny: PA

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2226014 Złącze z przyłączem sworzniowym Phoenix Contact 3247975 połączenie śrubowe 5 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2226014 Złącze z przyłączem sworzniowym Phoenix Contact 3247975 połączenie śrubowe 5 szt.

Opis

Sprawdzone w przypadku zastosowań w systemach i urządzeniach kolejowych.
