    Jak działają diody?

    Dioda działa jak zawór zwrotny: prąd może płynąć tylko w kierunku przepływu, biegnie odwrotny kierunek diody.

    W konstrukcji diody funkcjonuje albo półprzewodnikowy domieszkowany p-n kryształ, albo połączenie metal-półprzewodnik jako podstawa funkcjonalna . P-n lub przejście materiału określa jednostronny kierunek przepływu ruchomych nośników ładunku, gdy przechodzą one przez diodę półprzewodnikową.

    Zestaw cech: Jeśli na anodzie znajduje się biegun dodatni, oznacza to że płynie prąd. Jeśli na anodzie znajduje się biegun ujemny, dioda jest zablokowana.

    W kierunku do przodu musi być obecne wystarczająco duże napięcie, aby dioda mogła przepłynąć prąd. Ta minimalna wartość napięcia jest określana jako napięcie progowe lub napięcie blokady diody Us lub synonimicznie jako UF.

    Charakterystyka napięcia prądu opisuje zależność między prądem elektrycznym a napięciem w dwubiegunowych fotodiodach półprzewodnikowych. Nazywa się to charakterystyką I-U lub diagramem U-I.

    Wykres rysunku technicznego nie jest liniowy dla diod. Dopiero po podaniu napięcia progowego na anodzie wzrasta przepływ prądu. Charakterystyka konkretnego napięcia prądu dla diody jest specyficzna dla produktu, a ponadto zależy od temperatury.



    Obszary zastosowania diod

    Zastosowanie tradycyjnych diod ma trzy główne cele:

    • Prostowanie napięcia zmiennego
    • Ograniczenie napięcia
    • Stabilizacja napięć

    Ponadto w przypadku konstrukcji diod stosuje się także do innych celów, takich jak diody Zenera, których działanie jest opisane poniżej.



    W ten sposób znajdziesz odpowiednie diody

    Znajdź odpowiednie diody dla swojego zastosowania, wybierając najpierw odpowiednią kategorię diod w naszym sklepie internetowym, a następnie filtrując według dalszych kryteriów wyboru, takich jak napięcie przewodzenia, napięcie wsteczne i temperatura pracy.

    Diody (standardowe / HF / moc)

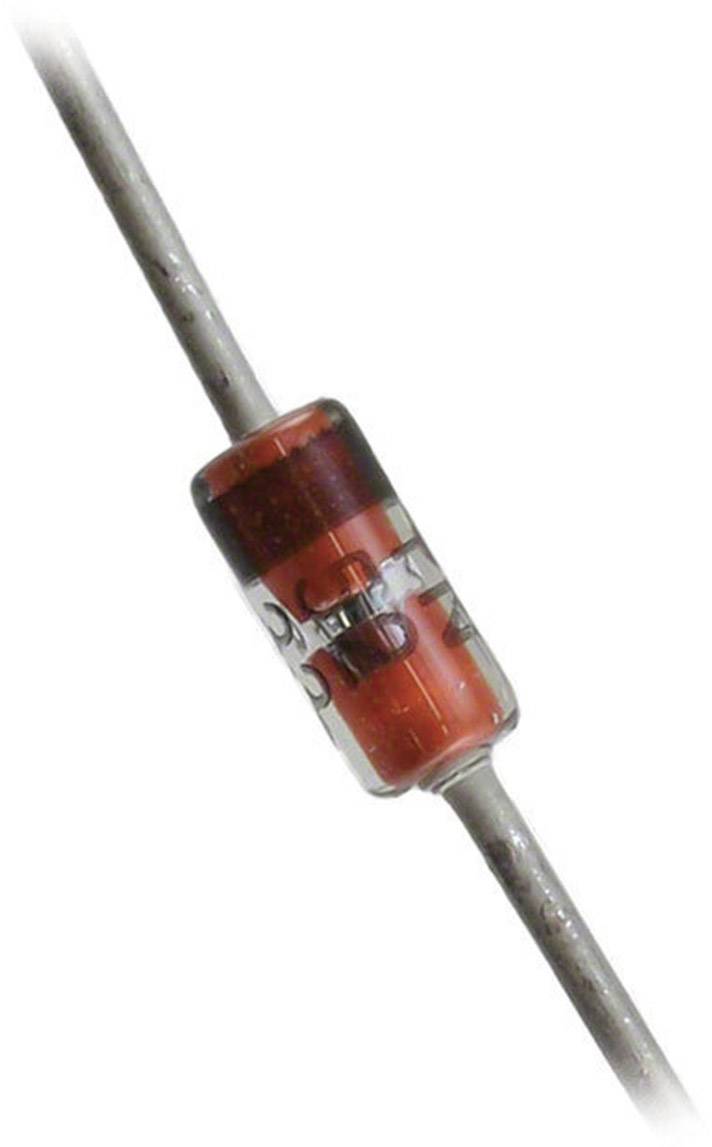

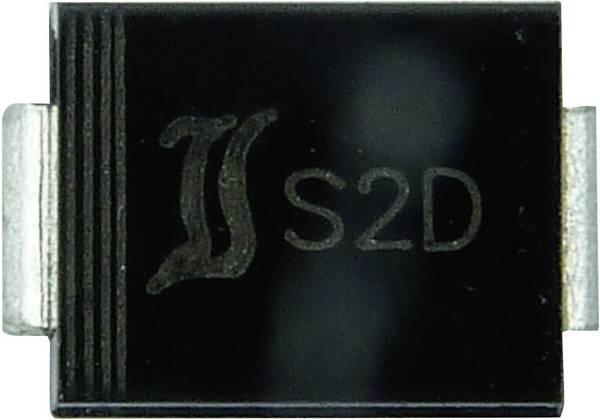

    Dioda standardowa 300 ma

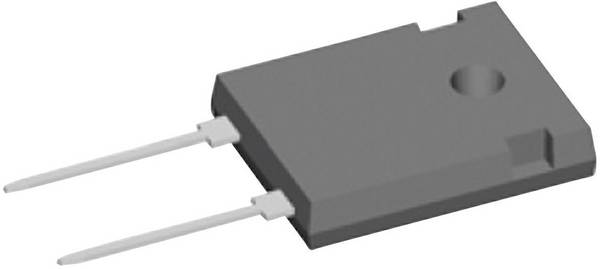

    Standardowy zakres diod obejmuje diody półprzewodnikowe, takie jak diody prostownicze, diody krzemowe, diody germanowe, diody lawinowe, diody Schottky'ego lub diody wysokiego napięcia.

    Zestaw diod

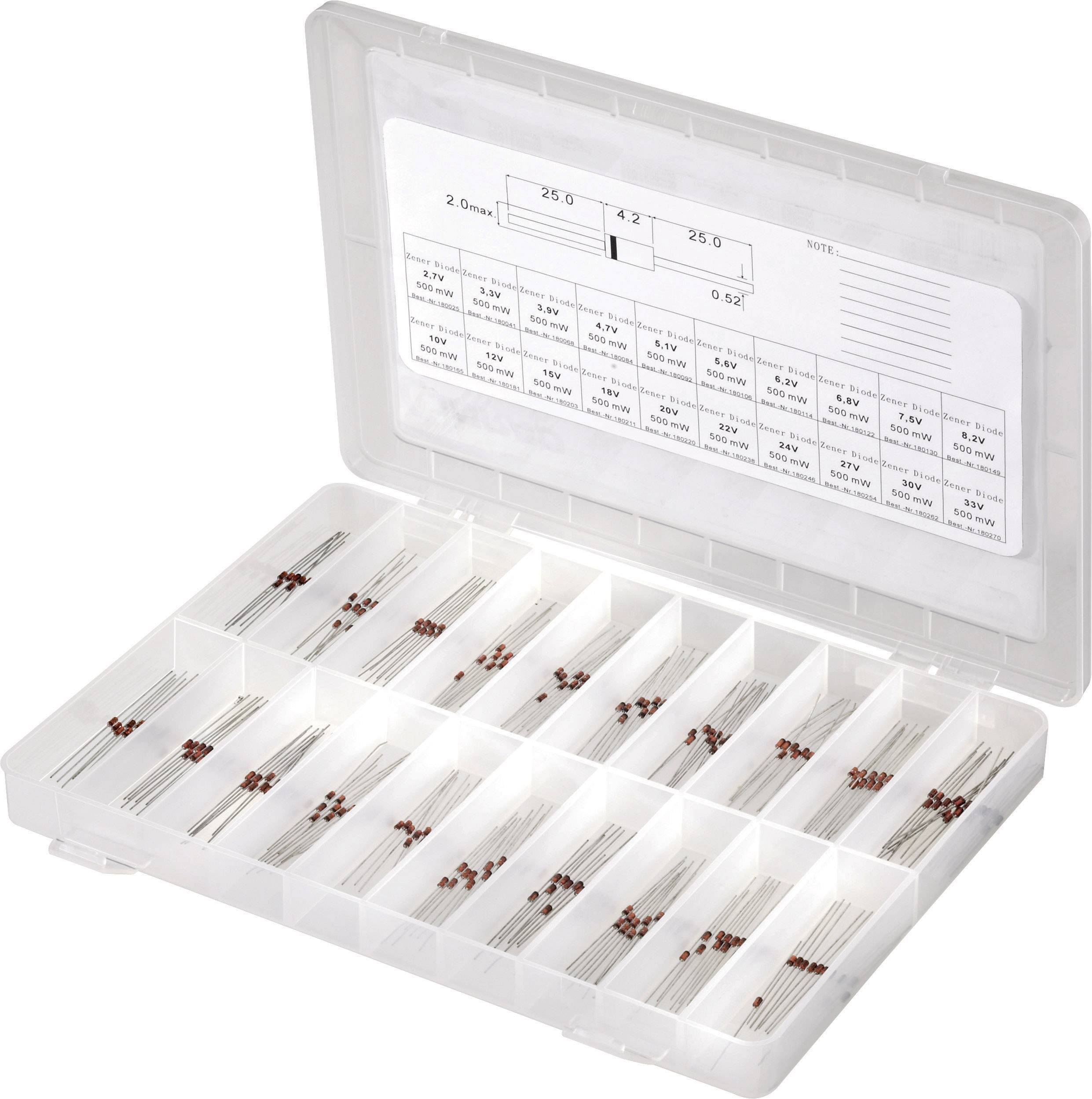

    Asortyment dioda Zenera

    W tej kategorii można znaleźć oferty zbiorcze różnych typów diod w bardzo dużej ilości sztuk.

    Diody pojemnościowe

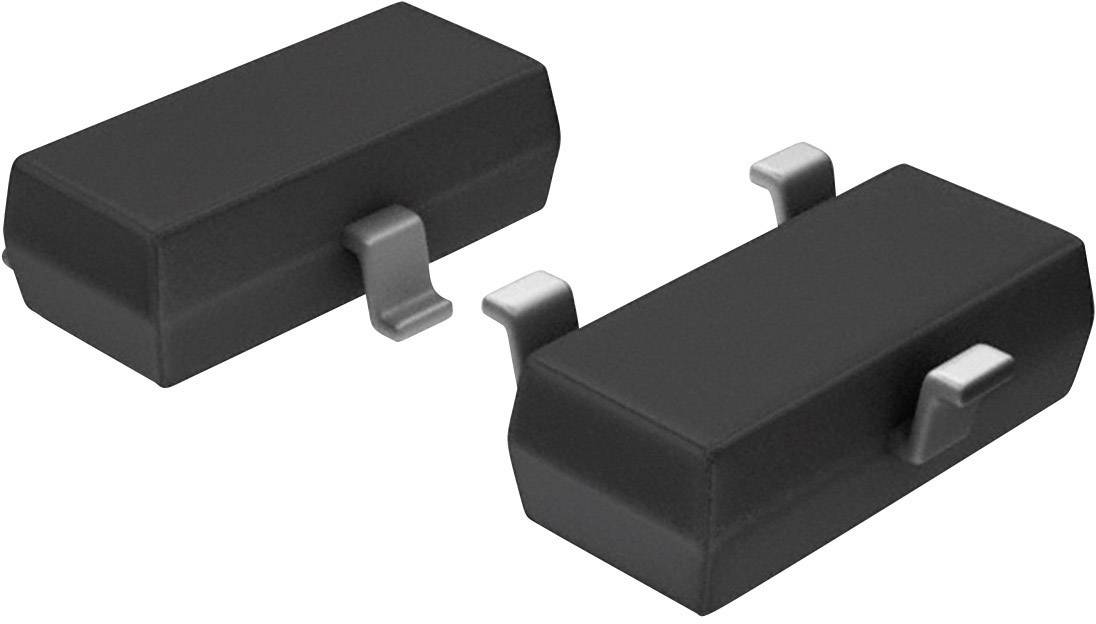

    Dioda pojemnościowa ze wspólną katodą

    Diody pojemnościowe są również nazywane diodami strojenia, ponieważ zmiana przyłożonego napięcia umożliwia sterowanie pojemnością. Dzięki temu odpada zastosowanie kondensatorów obrotowych, które wcześniej były typowe, znacznie większe.

    Diody Schottky`ego

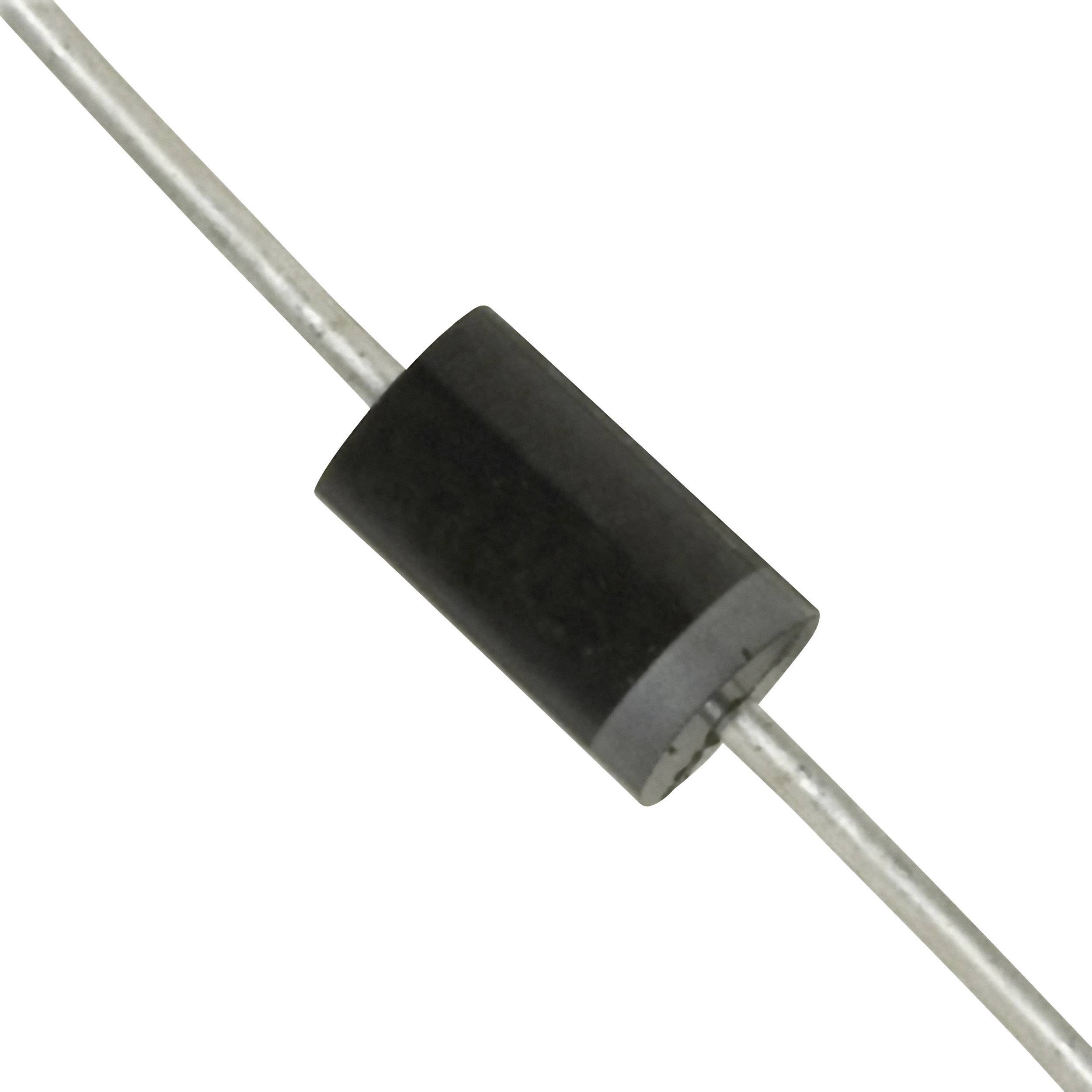

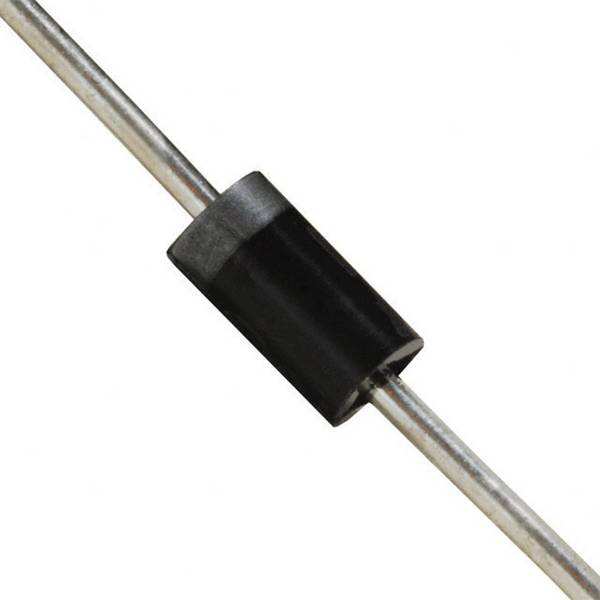

    Dioda Schottky'ego z szybką półprzewodnikową diodą

    Modele te nie mają złącza p-n, ale zamiast tego blokują złącze metal-półprzewodnik, styk Schottky. Działają jako prostowniki i mają znacznie szybsze przejście od trybu przewijania do przodu w tryb blokady niż tradycyjne diody. Ich prąd wsteczny jest bardzo zależny od temperatury.

    Diody Zenera

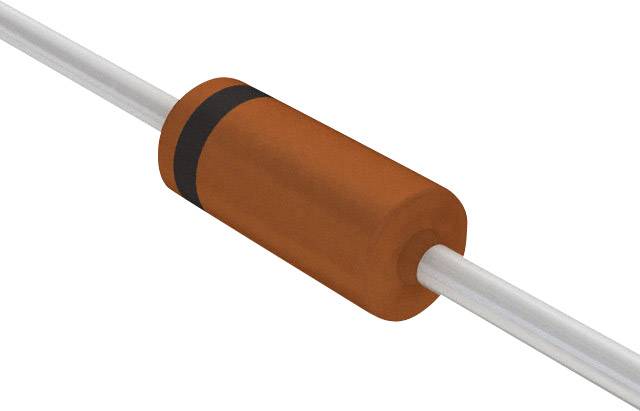

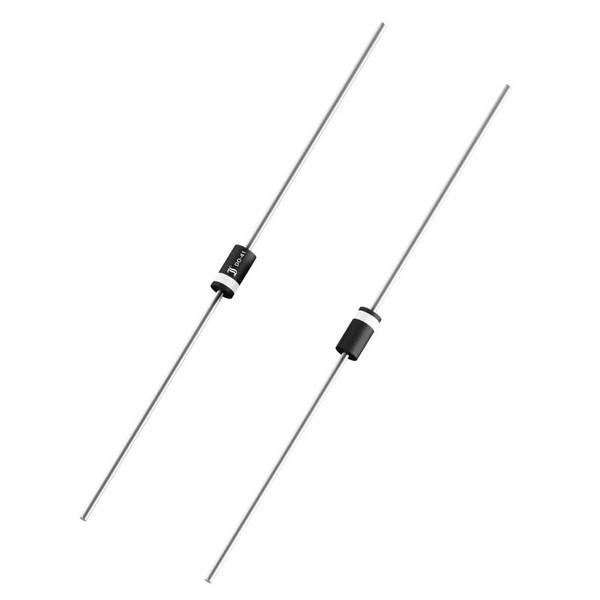

    Dioda Zenera w obudowie półprzewodnikowej osiowym

    Diody Zenera lub w skrócie diody Z charakteryzują się przede wszystkim napięciem przebicia, napięciem Z, z którego można zaobserwować lawinowy rozkład napięcia. Zazwyczaj działają one w odwrotnym kierunku; w kierunku do przodu diody Zenera działają jak normalne diody. Są one stosowane do stabilizacji napięcia.

    Dioda tłumiąca

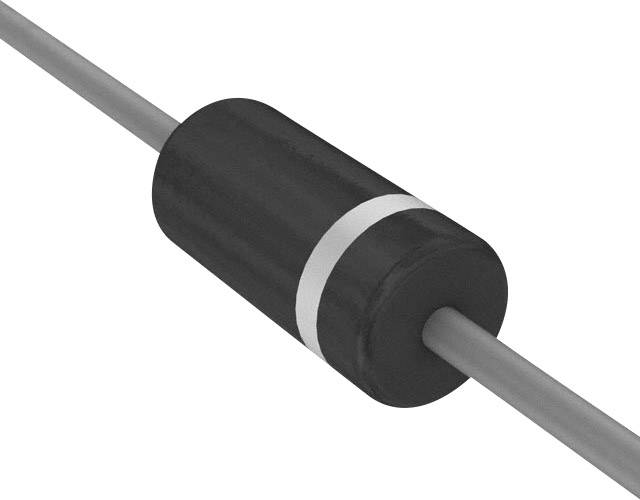

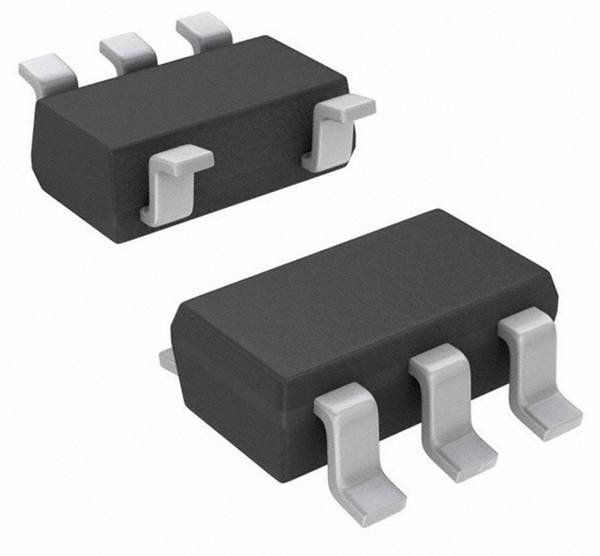

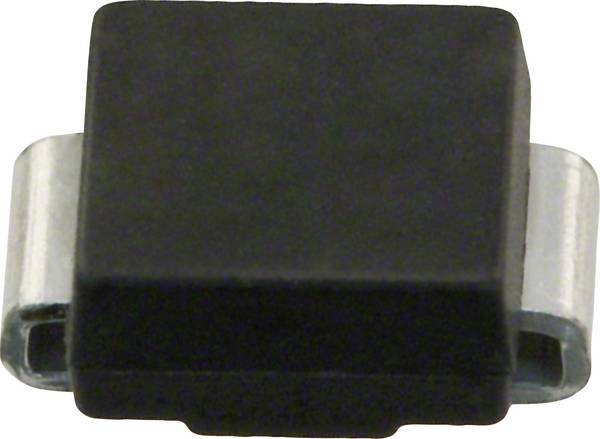

    Dioda tłumiąca z jednokierunkową polaryzacją

    Dioda tłumiąca, zwana również diodą przeciwzakłóceniową (dioda TAZ) lub diodą przeciwzakłóceniową (dioda TVS), działają jako zabezpieczenie przeciwprzepięciowe i chronią elementy elektroniczne przed zbyt wysokimi impulsami napięcia w obwodzie lub przez wpływy zewnętrzne, takie jak uderzeniania pioruna. Po osiągnięciu napięcia progowego diody te przewodzą prąd nieprawidłowego impulsu do obwodu równoległego, a tym samym przez element, który ma być chroniony.

    Wskazówka: W sprzedaży diod znajdziesz szczególnie tanie i aktualnie obniżone oferty diod w naszym sklepie internetowym. Daj się zainspirować dużym wyborem produktu. W przypadku wielu diod, przy zakupie większych ilości sztuk, otrzymujesz standardowo rabaty ilościowe. Informacje na ten temat znajdują się na listach wyboru w prawej kolumnie lub na odpowiednich podstronach poszczególnych produktów.



    FAQ - najczęściej zadawane pytania dotyczące diod

    Skąd mam wiedzieć, instalując w obwodzie, która strona jest katodą, a która strona jest anodą diody?

    W przypadku diod istnieje zasadniczo dwa systemy oznaczania polaryzacji i innych właściwości elektrycznych. W amerykańskim oznaczeniu JEDEC najszerszy z czterech pierścieni znajduje się na katodzie. W przypadku Pro-Electron, europejskiego oznakowania, na stronie katodowej znajdują się dwa szerokie pierścienie. Dodatkowe litery, liczby i kodowanie kolorami dostarczają informacji o dalszych parametrach elektrycznych danej diody. Uwaga: Obok obu przedstawionych oznaczeń istnieją wiele innych systemów kodowania biegunowości diod. W razie wątpliwości należy skonsultować się z producentem.

    Dlaczego w przypadku diod należy przestrzegać temperatury roboczej?

    Jeśli w arkuszu danych produktu dioda mówi o temperaturze warstwy zaporowej, nie chodzi o temperaturę otoczenia do pracy ciągłej, ale o szczytowe temperatury, które mogą wytrzymać element w ograniczonym czasie. Przekroczenie temperatury roboczej może doprowadzić do termicznego zniszczenia elementów półprzewodnikowych w diodzie. Zarówno temperatura otoczenia, jak i nagrzewanie się wskutek przyłożonego napięcia elektrycznego może spowodować takie uszkodzenia, jeśli dioda nie będzie w stanie dostatecznie odprowadzić ciepła.
