Żarówki neonowe – zastosowanie, działanie i wskazówki zakupowe
Żarówki neonowe pełnią przede wszystkim funkcję lampek kontrolnych, sygnalizacyjnych oraz wskaźnikowych. Stosuje się je w układach elektrycznych, urządzeniach pomiarowych i testowych, a także w sprzęcie elektronicznym. Pomimo powszechnego wykorzystania diod LED, neonówki nadal znajdują zastosowanie w wielu branżach.
Zgodnie ze swoją nazwą, żarówki tego typu emitują delikatne światło jarzeniowe, gdy napięcie osiągnie odpowiedni poziom.
Sprawdzają się doskonale wszędzie tam, gdzie potrzebna jest optyczna informacja zwrotna. Dzięki prostej i solidnej konstrukcji oraz długiej żywotności stanowią korzystną i łatwą w użyciu alternatywę dla innych technologii oświetleniowych.
W naszym poradniku przybliżamy zasadę działania neonówek, ich najpopularniejsze rodzaje i typowe obszary zastosowań. Znajdziesz tu także praktyczne wskazówki, które ułatwią dokonanie świadomego wyboru przy zakupie.
Żarówki neonowe to lampy wyładowcze, wypełnione gazem, które najczęściej pełnią funkcję kontrolek i sygnalizatorów stanu pracy urządzeń. Spotyka się je m.in. w sprzętach gospodarstwa domowego – takich jak żelazka czy ekspresy do kawy – gdzie sygnalizują ich włączenie. Stosuje się je także jako podświetlenie orientacyjne w wyłącznikach światła, elementy zapłonowe w świetlówkach oraz w próbnikach napięcia.
Typową cechą neonówek jest ciepłe, pomarańczowo-czerwone światło jarzeniowe, które pozostaje dobrze widoczne nawet przy niskim poborze mocy.
Dzięki niewielkiemu zużyciu energii, dużej trwałości i odporności na uszkodzenia mechaniczne, żarówki neonowe wciąż znajdują zastosowanie w wielu rozwiązaniach przemysłowych i technicznych – mimo że technologia LED zdominowała rynek i niemal całkowicie zastąpiła inne źródła światła.
Budowa żarówek neonowych jest stosunkowo prosta. Składają się one ze szklanej rurki, wewnątrz której znajdują się dwie elektrody oraz gaz. Najczęściej wykorzystywanym gazem szlachetnym jest neon. To właśnie on odpowiada za charakterystyczne, ciepłe, pomarańczowoczerwone światło, które zwykle kojarzy się z tego typu źródłem światła. W zależności od rodzaju zastosowanego gazu lub jego mieszaniny, można jednak uzyskać także inne barwy. Przykładowo, hel daje jasnopomarańczowe światło, krypton – białe, a ksenon – niebieskie.
Wewnątrz rurki znajdują się dwie elektrody: dodatnio naładowana anoda i ujemnie naładowana katoda. Elektrody są umieszczone blisko siebie, ale nie stykają się ze sobą i nie są ze sobą bezpośrednio połączone. Bez przyłożenia odpowiedniego napięcia w obwodzie nie dochodzi do żadnej reakcji – żarówka zachowuje się jak izolator.
Dopiero po osiągnięciu tzw. napięcia zapłonu w szklanej rurce zaczynają tworzyć się pola elektryczne. Wolne elektrony są przyciągane przez anodę i przyspieszają w jej kierunku. W trakcie ruchu zderzają się z obojętnymi atomami gazu, wybijając z ich powłok zewnętrznych elektrony. Powstają wtedy dodatnio naładowane jony gazu – zjawisko to nosi nazwę jonizacji. Dodatnie jony przemieszczają się w stronę katody, zderzając się z nią i uwalniając kolejne elektrony. Część z nich powraca do jonów gazu, uzupełniając brakujące elektrony w ich powłokach. Towarzyszy temu emisja energii promienistej w postaci charakterystycznego, słabego światła.
Napięcie potrzebne do uruchomienia świecenia zależy od rodzaju gazu, jego ciśnienia wewnątrz rurki oraz odległości między elektrodami. W typowych modelach z neonem i ciśnieniem rzędu 1 mbar wymagane jest napięcie około 100 V, aby rozpoczęła się emisja światła.
Miniaturowe żarówki neonowe
To wyjątkowo małe źródła światła, które łatwo zintegrować z przyciskami, przełącznikami, kontrolkami oraz wskaźnikami. Pomimo niewielkich rozmiarów emitują światło dobrze widoczne nawet w ograniczonej przestrzeni.
Płaszczyznowe żarówki neonowe
Wytwarzają jednolite, równomiernie rozproszone światło, co sprawia, że sprawdzają się jako podświetlenie skal oraz w systemach sygnalizacji optycznej. Ich światło jest łatwe do zauważenia, co poprawia czytelność oznaczeń.
Żarówki neonowe T1
To standardowy wariant w kategorii miniaturowej. Średnica około 3 mm umożliwia montaż w niewielkich wskaźnikach lub urządzeniach pomiarowych. Ten typ można bez trudu zastosować w różnych układach elektronicznych.
Żarówki neonowe T2
Wariant większy od T1 – ich średnica wynosi około 6 mm. Stosuje się je wszędzie tam, gdzie istotna jest lepsza widoczność, na przykład w panelach sterujących, pulpitach operatorskich czy jako wskaźniki napięcia sieciowego.
Elektronika

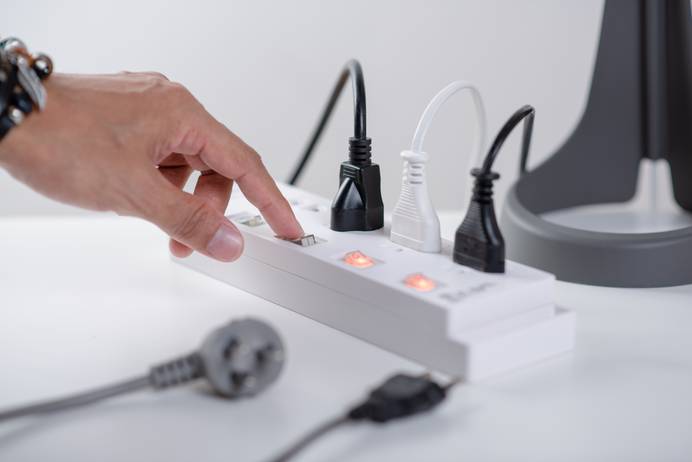

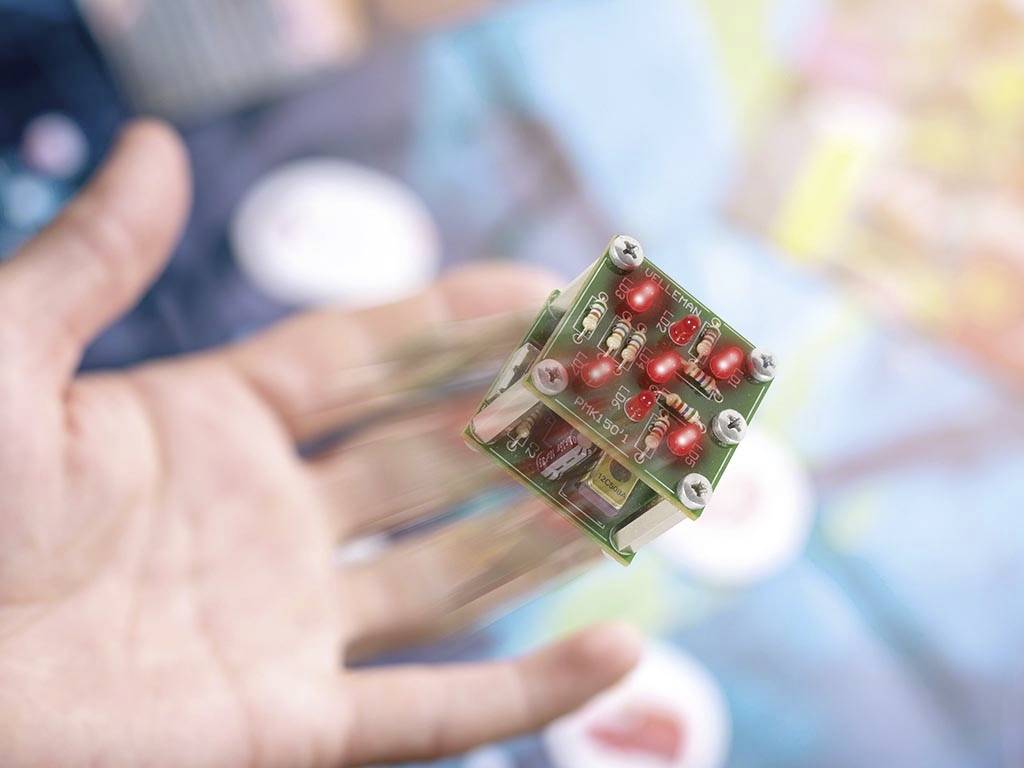

W elektronice żarówki neonowe pełnią przede wszystkim rolę kontrolek sygnalizacyjnych. Często montuje się je w przełącznikach, takich jak podświetlane włączniki kołyskowe oraz w panelach urządzeń, gdzie informują o stanie zasilania lub pracy urządzenia. Stanowią również element konstrukcyjny przycisków, które stosuje się na przykład w oświetleniu klatek schodowych – delikatne światło żarówki ułatwia lokalizację włącznika w ciemności. Neonówki można również spotkać w gniazdkach elektrycznych, zwłaszcza w listwach i rozgałęźnikach z włącznikiem, gdzie wskazują aktywny stan zasilania.
Technika pomiarowa

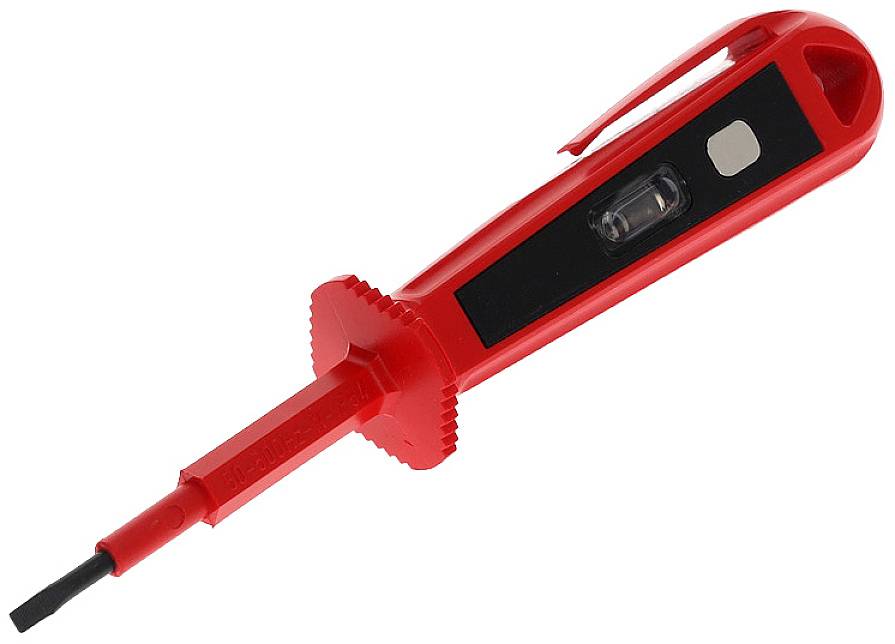

W urządzeniach pomiarowych i testujących żarówki neonowe pełnią funkcję elementów optoelektronicznych. Przykładem są wskaźniki fazy – śrubokręty wyposażone w neonówkę oraz rezystor wstępny, które umożliwiają sprawdzenie, czy przewód fazowy znajduje się pod napięciem. Warto jednak pamiętać, że tego typu wskaźniki nie zawsze działają z pełną niezawodnością i nie powinny być używane do potwierdzania braku napięcia. W takich sytuacjach znacznie lepszym rozwiązaniem jest dwubiegunowy próbnik napięcia, który zapewnia precyzyjny pomiar.
Urządzenia gospodarstwa domowego
Lampy jarzeniowe nie nadają się do dużych zadań oświetleniowych, ale sprawdzają się jako proste lampki sygnalizacyjne. Z tego powodu nadal można je znaleźć w prostych urządzeniach gospodarstwa domowego, gdzie wskazują stan pracy ekspresów do kawy, czajników elektrycznych, grzejników, gofrownic, żelazek lub kuchenek elektrycznych.
Przemysł

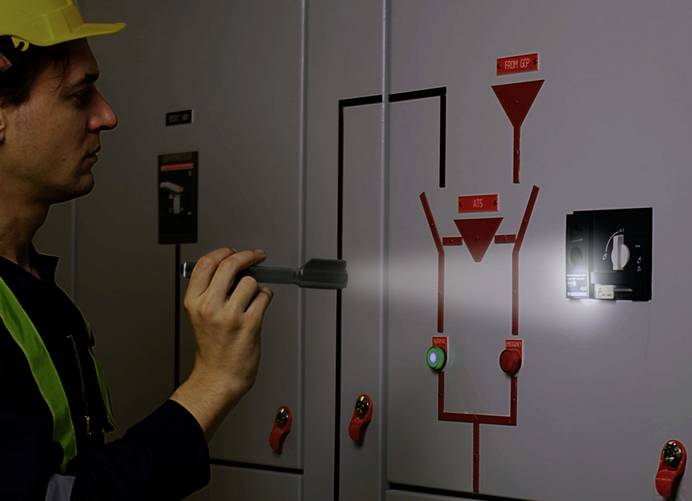

W przemyśle lampy jarzeniowe są stosowane przede wszystkim w pulpitach sterowniczych, szafach rozdzielczych i jednostkach sterujących maszynami w celu wskazywania stanu lub błędów. Ponadto są one częścią składową stateczników do świetlówek i pełnią tam funkcję elementów przełączających.
Żarówki neonowe mają wiele atutów, choć przy ich wyborze warto także uwzględnić pewne ograniczenia.
Zalety
- Niskie zużycie energii – żarówki neonowe pobierają bardzo mało prądu (około 1 mA), dzięki czemu doskonale sprawdzają się w trybie pracy ciągłej.
- Długa żywotność – przy właściwym użytkowaniu mogą pracować od 10 000 do nawet 100 000 godzin.
- Prosta i wytrzymała konstrukcja – dzięki nieskomplikowanej budowie są odporne na uszkodzenia i nie wymagają częstych prac konserwacyjnych.
- Atrakcyjna cena – żarówki neonowe są niedrogie, łatwe do zastosowania w różnych układach, wskaźnikach i urządzeniach.
Wady
- Ograniczona jasność: Neonówki charakteryzują się stosunkowo niską wydajnością świetlną. Nie osiągają takiej jasności jak diody LED, dlatego nie sprawdzają się w różnorodnych zastosowaniach oświetleniowych.
- Wymagane wyższe napięcie: Do zainicjowania świecenia żarówki neonowej potrzebne jest napięcie zapłonowe, które zazwyczaj mieści się w zakresie od 60 do 100 V. Diodom LED wystarczają znacznie niższe wartości napięcia.
- Ograniczona gama kolorów światła: Większość neonówek wypełniona jest gazem neonowym, co sprawia, że emitują światło w odcieniach od pomarańczowego po czerwony. Aby uzyskać inne barwy, konieczne jest zastosowanie specjalnych mieszanek gazów. W porównaniu z tym technologia LED oferuje znacznie szersze spektrum kolorystyczne.

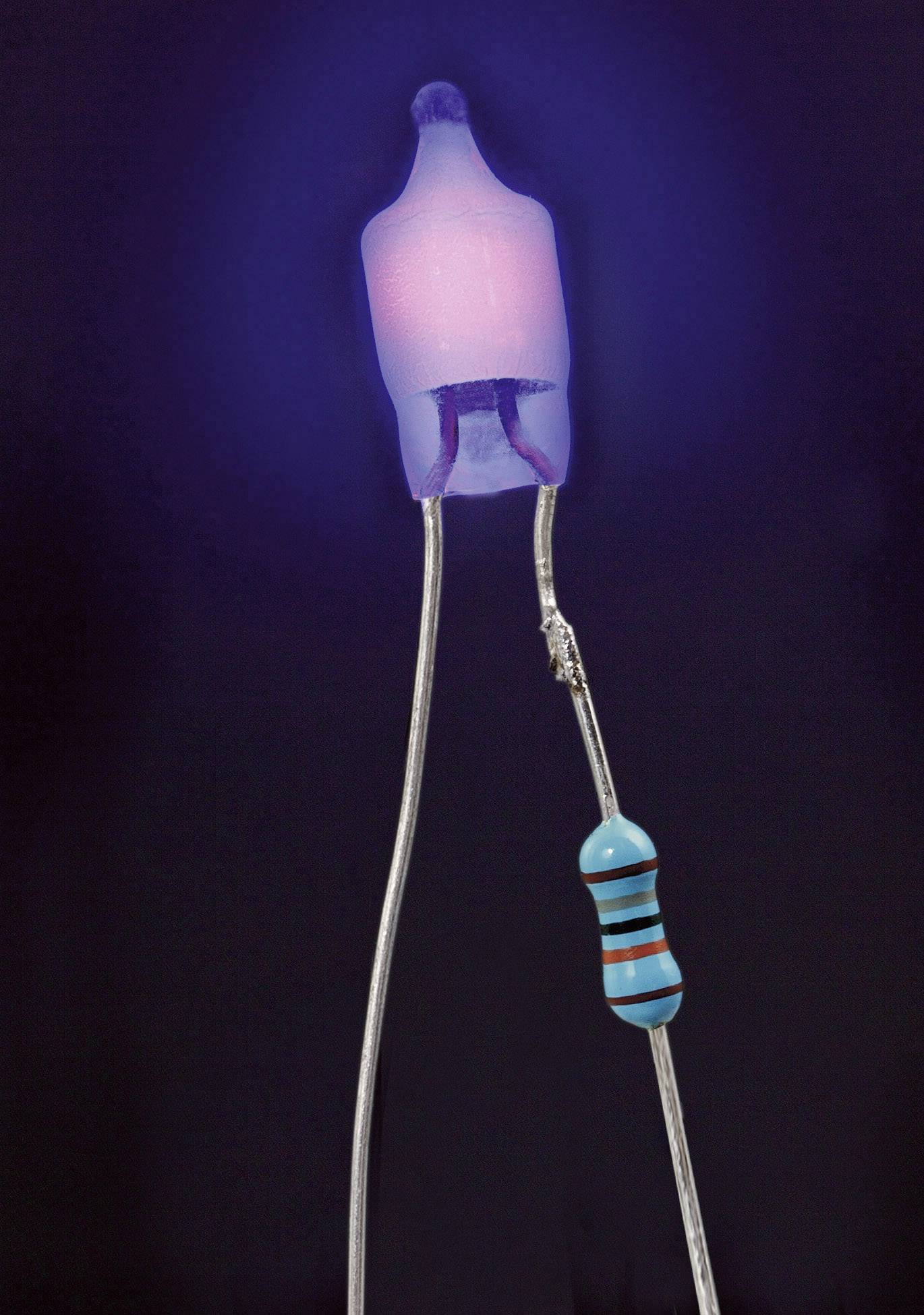

Podłączenie żarówki neonowej zazwyczaj nie sprawia trudności – najczęściej wystarczy podłączyć ją bezpośrednio do źródła napięcia przemiennego o wartości od 110 do 250 V. Aby jednak urządzenie działało bezpiecznie i niezawodnie, konieczne jest zastosowanie rezystora wstępnego. Jego zadaniem jest ograniczenie przepływu prądu przez żarówkę, co zapobiega przeciążeniu i uszkodzeniom.
Rezystor ten może stanowić osobny element obwodu lub być wbudowany w samą żarówkę albo jej oprawę. Takie rozwiązania spotyka się często w gotowych kontrolkach czy elementach przełączników.
Wartość rezystora dobiera się w zależności od napięcia zasilania oraz rodzaju samej żarówki neonowej. Parametry powinny zapewniać stabilną pracę przy natężeniu prądu w zakresie od 0,2 do 2 mA.
W instalacjach prądu przemiennego żarówki neonowe są zwykle podłączane równolegle do monitorowanego odbiornika. Przy zasilaniu prądem stałym konieczne jest zastosowanie dodatkowych elementów w układzie.
W przypadku gotowych przełączników, gniazdek czy wskaźników fazowych odpowiednie obwody są już zintegrowane – wystarczy jedynie zwrócić uwagę na właściwe napięcie zasilania.
W zależności od zastosowania i miejsca montażu można wybierać spośród różnych typów żarówek neonowych. Poniższe kryteria ułatwiają dobór odpowiedniego modelu do konkretnych potrzeb.
Napięcie robocze
Do zainicjowania świecenia żarówka neonowa potrzebuje napięcia minimalnego – zwykle w przedziale od 60 do 100 V. Większość dostępnych modeli przystosowano do pracy przy napięciu sieciowym 110 V lub 230 V. Dla innych zakresów napięć konieczne jest zastosowanie specjalnych wersji lub dodatkowych układów dopasowujących. Kluczowe znaczenie ma odpowiednie dopasowanie napięcia roboczego i rezystora wstępnego.
Rodzaj trzonka

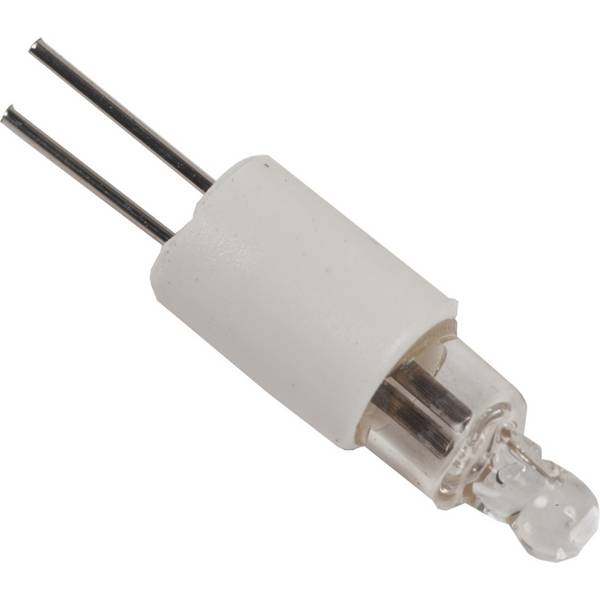

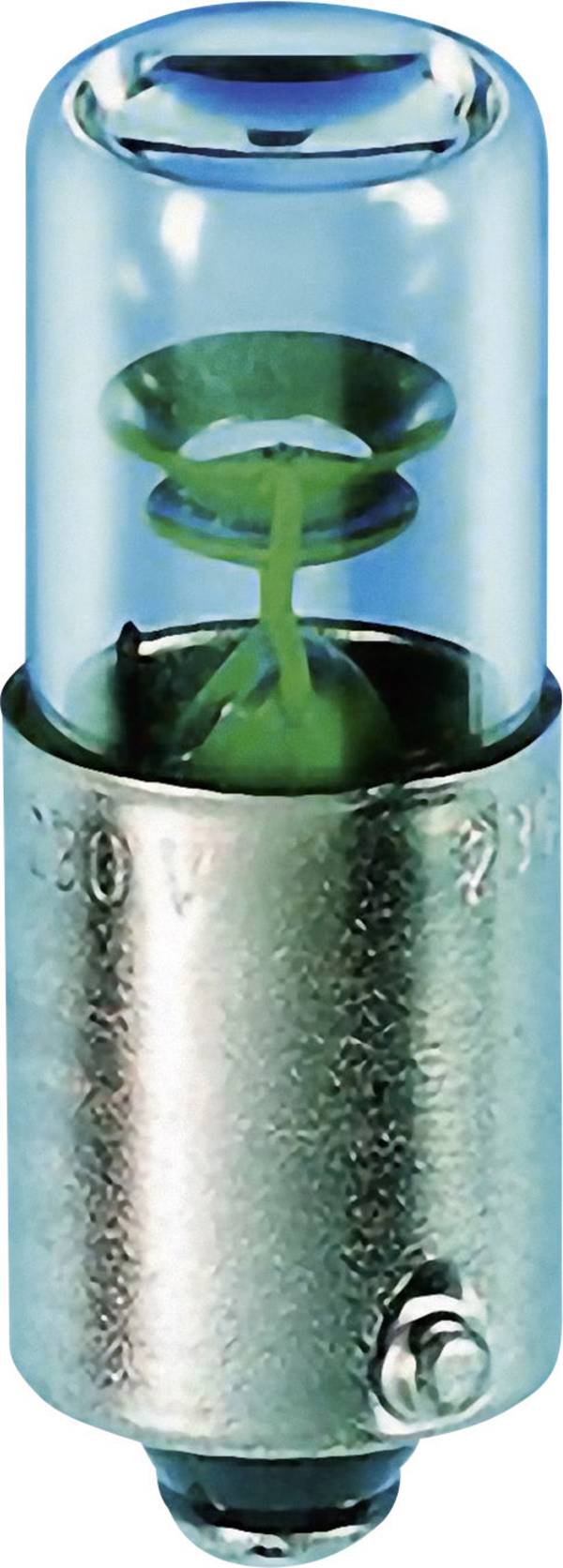

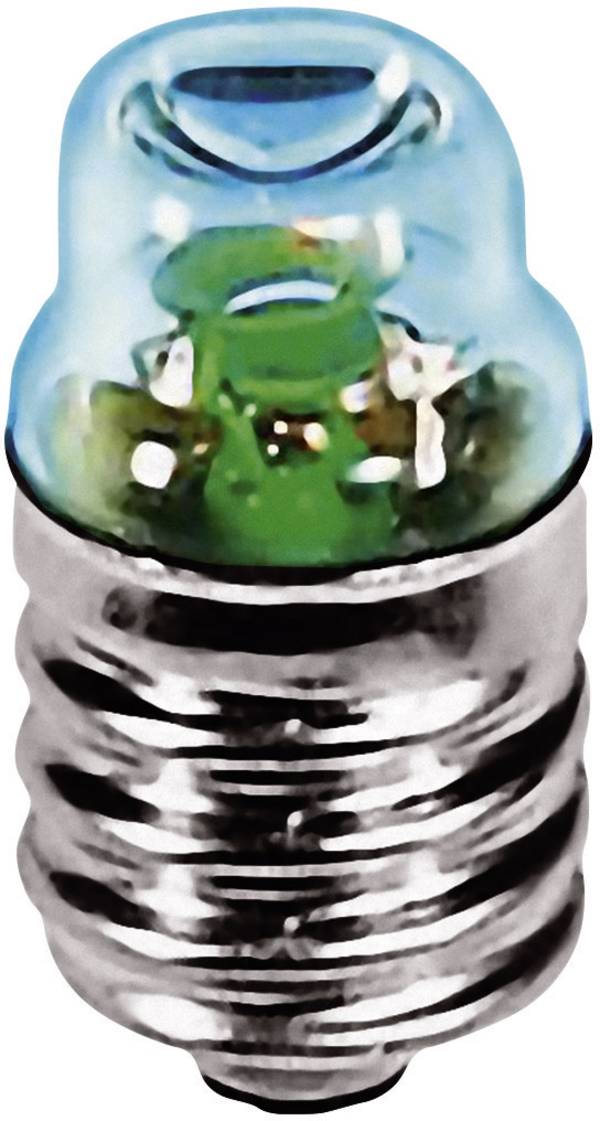

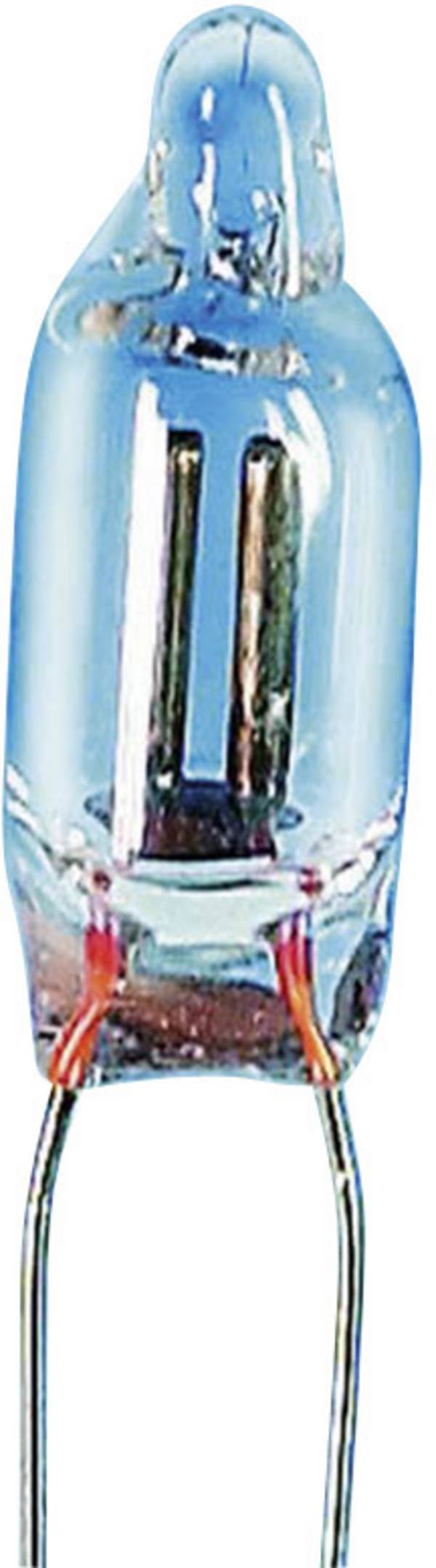

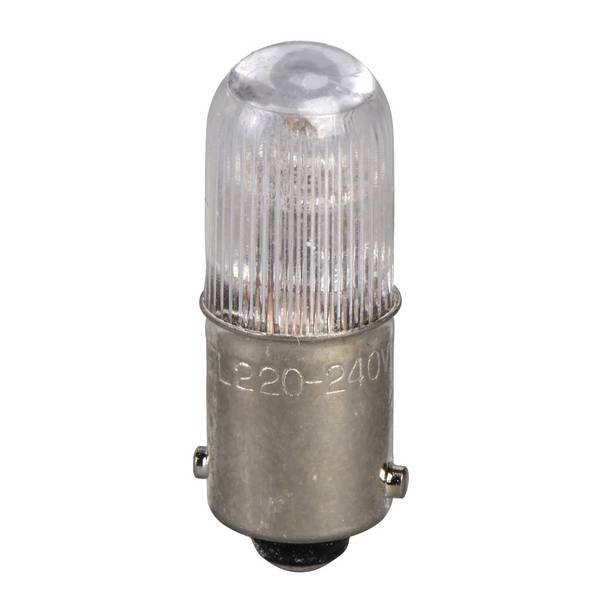

Żarówki neonowe występują w wersjach z przewodami przyłączeniowymi, gwintowanym trzonkiem lub oprawką wtykową. W przypadku miniaturowych wersji popularne są modele T1 i T2 z osiowo wyprowadzonymi przewodami. Przy żarówkach z trzonkiem należy zwrócić uwagę na jego odpowiedni rozmiar, np. E10 lub E14. Ma to szczególne znaczenie przy wymianie w już zainstalowanych urządzeniach – nieprawidłowy rozmiar uniemożliwia prawidłowy montaż.
Kolor światła
Typowy kolor świecenia żarówek neonowych mieści się w zakresie od pomarańczowego do czerwonawego, ponieważ najczęściej wypełnia się je gazem neonowym. Dostępne są również wersje emitujące światło białe, niebieskie, żółte i zielone – ich działanie opiera się na innych gazach szlachetnych lub mieszaninach gazów. Dobór odpowiedniego koloru powinien uwzględniać zastosowanie i pełnioną funkcję. W przypadku prostych sygnalizacji stanu wystarcza zwykle pomarańczowo-czerwone światło. Jeśli konieczne jest rozróżnienie kilku trybów pracy, warto sięgnąć po żarówki neonowe o innych barwach świecenia.
Trwałość
Żarówki neonowe charakteryzują się wysoką trwałością, jednak różnice między poszczególnymi modelami mogą być znaczące. W przypadku planowanej pracy ciągłej warto wybierać lampy o odpowiednio dużej liczbie godzin pracy. Należy uwzględnić, że na żywotność wpływa zarówno temperatura otoczenia, jak i częstotliwość włączania oraz wyłączania.
Żarówki z wtyczką lub gwintem można zazwyczaj wymienić bez problemów, trudniej jest jednak w przypadku modeli, które są bardzo małe lub zamontowane w trudno dostępnych miejscach. W takich przypadkach zaleca się użycie ściągacza do żarówek. Dzięki niemu można szybko i łatwo wymienić lampki sygnalizacyjne, kontrolne lub orientacyjne.
Jak długo działa żarówka neonowa?
Żarówki neonowe cechują się z reguły bardzo długą żywotnością, choć konkretna trwałość zależy od warunków użytkowania. Renomowani producenci, tacy jak Gira, Jung czy Busch-Jaeger, deklarują czas pracy od 30 000 do nawet 100 000 godzin.
Czy żarówki neonowe można ściemniać?
Nie, żarówki neonowe nie są przystosowane do klasycznego ściemniania. Ich działanie opiera się na zjawisku wyładowania gazowego, które zachodzi dopiero po osiągnięciu określonego napięcia zapłonu. Poniżej tej wartości żarówka nie świeci w ogóle, a powyżej – emituje światło o niemal stałej jasności. Regulacja natężenia światła w sposób płynny, jak w przypadku żarówek tradycyjnych czy diod LED, nie jest możliwa. Choć przez dobór odpowiedniego rezystora można delikatnie wpłynąć na intensywność świecenia, nie stanowi to pełnoprawnej funkcji ściemniania.
Jakie środki ostrożności należy zachować przy korzystaniu z żarówek neonowych?
Podczas pracy z żarówkami neonowymi warto pamiętać o kilku podstawowych zasadach bezpieczeństwa:
Stosowanie rezystora: Żarówki neonowe muszą zawsze pracować z odpowiednio dobranym rezystorem, który ogranicza przepływ prądu i chroni przed przeciążeniem oraz uszkodzeniem.
Odłączenie zasilania: Przed montażem lub demontażem należy całkowicie odłączyć zasilanie – zwłaszcza w przypadku prac przy włącznikach, gniazdach czy panelach sterujących.
Dobór odpowiednich typów: Należy używać wyłącznie żarówek dopasowanych do konkretnego napięcia i rodzaju zastosowania. Nieodpowiednie napięcie lub zły typ trzonka mogą prowadzić do awarii lub zwarcia.
Unikanie uszkodzeń mechanicznych: Obudowy żarówek neonowych wykonuje się z cienkiego szkła. Należy obchodzić się z nimi ostrożnie, by uniknąć pęknięć i ryzyka skaleczeń.
Właściwa utylizacja: Uszkodzone żarówki należy oddać do punktu zbiórki elektroodpadów – nie wolno wyrzucać ich do odpadów komunalnych.
Czy żarówki neonowe mają własną klasę ochrony?
Nie, same żarówki neonowe nie posiadają przypisanej klasy ochrony, ponieważ nie są traktowane jako samodzielne urządzenia elektryczne. Stanowią elementy montowane wewnątrz innych komponentów – np. włączników, gniazdek czy kontrolek. Klasa ochrony odnosi się do całego urządzenia lub obudowy, w której żarówka się znajduje. Dlatego podczas projektowania i instalacji należy upewnić się, że dana jednostka spełnia wymagania dotyczące ochrony przed dotykiem czy izolacji.
Czy żarówki neonowe nadają się do montażu podtynkowego?
Żarówki neonowe są często częścią elementów przeznaczonych do montażu podtynkowego, takich jak włączniki światła. Zazwyczaj są na stałe zintegrowane z daną częścią i umieszczone za przesłoną lub okienkiem, co sprawia, że nie są bezpośrednio dostępne. Kluczowa dla możliwości montażu podtynkowego jest zatem nie sama żarówka, lecz cała jednostka, w której została zastosowana.
