Oscyloskop cyfrowy VOLTCRAFT DSO-6102WIFI 100 MHz 1 GSa/s

Oscyloskop z sygnałem sinusoidalnym wyświetlanym na ekranie. Widocznych jest kilka pokręteł i przycisków do sterowania.

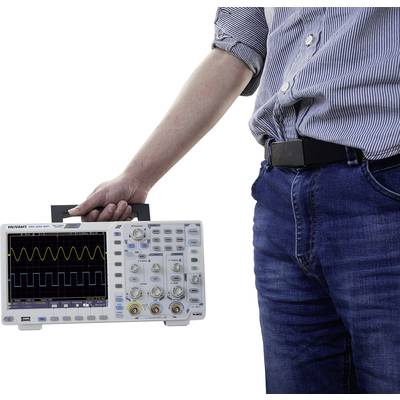

Osoba trzyma oscyloskop wyświetlający sinusoidalny wzór fali na ekranie.

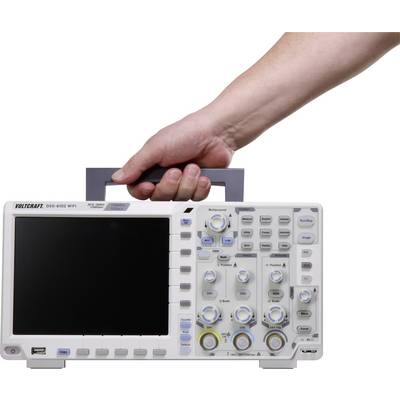

Jedna ręka trzyma przenośny oscyloskop, model Voltcraft DSO-6102 WIFI, z wyświetlaczem i kilkoma pokrętłami do obsługi.

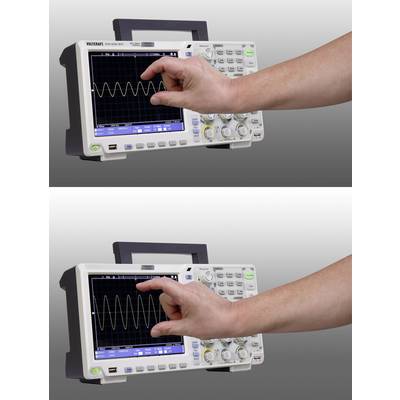

Ręka obsługuje oscyloskop, który wyświetla przebieg fali, aby zmierzyć lub przeanalizować jej amplitudę.

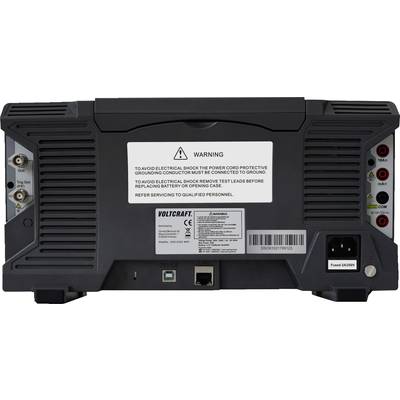

Widok tylnej części urządzenia elektronicznego z wieloma złączami. Ostrzeżenie dotyczące bezpieczeństwa elektrycznego i serwisowania.

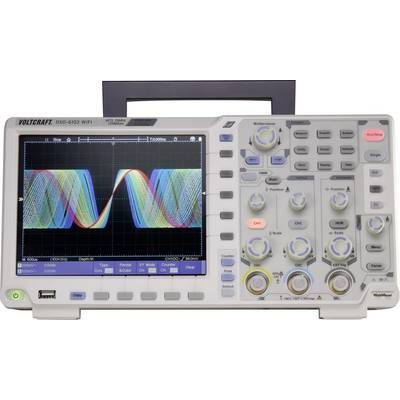

Oscyloskop wyświetla na ekranie kilka nakładających się na siebie, kolorowych przebiegów. Jest to elektroniczny przyrząd pomiarowy z pokrętłami i przyciskami.

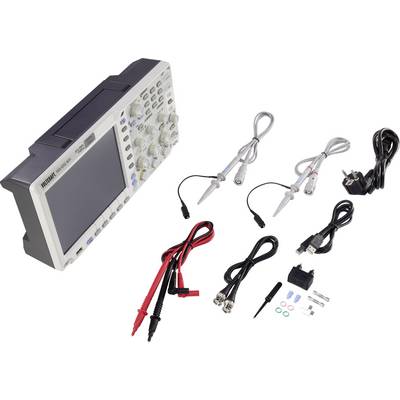

Cyfrowy oscyloskop z dwoma sondami, kablem sieciowym, kablem USB i akcesoriami. Urządzenia do precyzyjnych pomiarów elektrycznych.

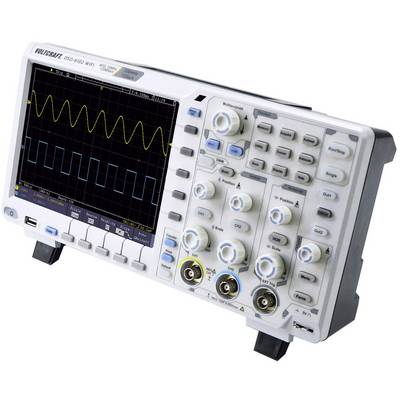

Cyfrowy oscyloskop z żółtym i niebieskim wyświetlaczem fal. Widoczne są przyciski urządzenia i złącza. Stosowany do analizy sygnałów.

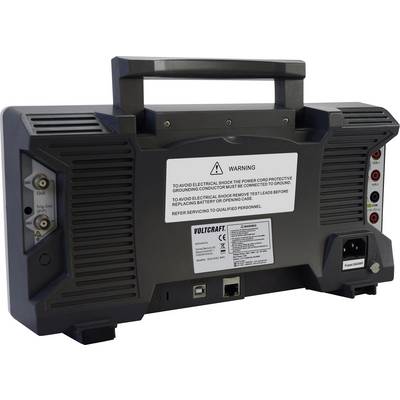

Tylna strona przenośnego urządzenia pomiarowego z gniazdami przyłączeniowymi, włącznikiem sieciowym i ostrzeżeniami dotyczącymi bezpieczeństwa elektrycznego.

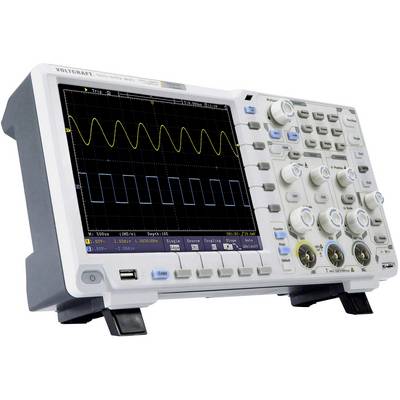

Oscyloskop wyświetla dwie nakładające się krzywe sygnałowe na ekranie, jedną falistą, drugą prostokątną. Przyciski urządzenia po prawej stronie.

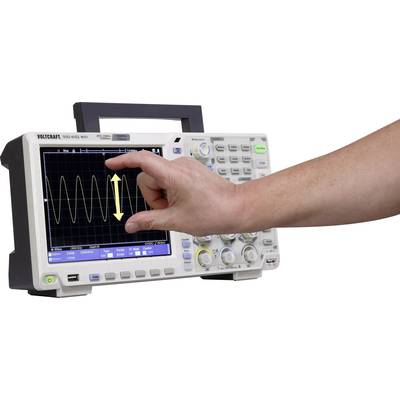

Oscyloskop z ręką wskazującą na ekran. Na wyświetlaczu widoczna jest krzywa sinusoidalna z podwójną strzałką pionową.

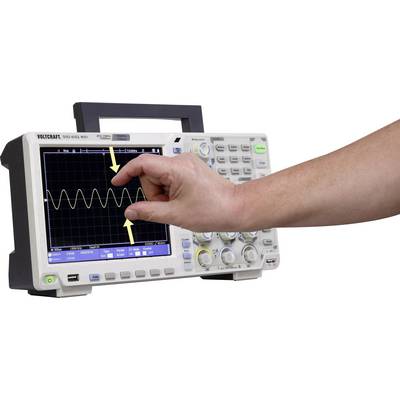

Ręka wskazuje na oscyloskop przedstawiający falową krzywą napięcia. Dwa żółte strzałki zaznaczają specyficzne odcinki.

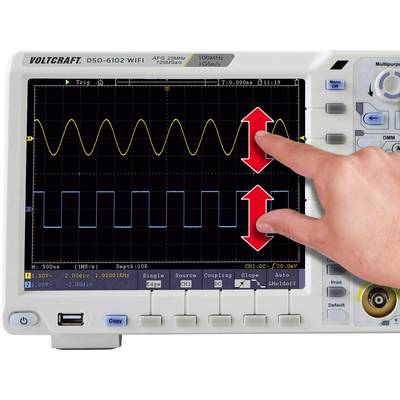

Oscyloskop wyświetla dwie fale. Ręka wskazuje na fragment fal, aby oznaczyć różnice w wysokości lub amplitudzie.

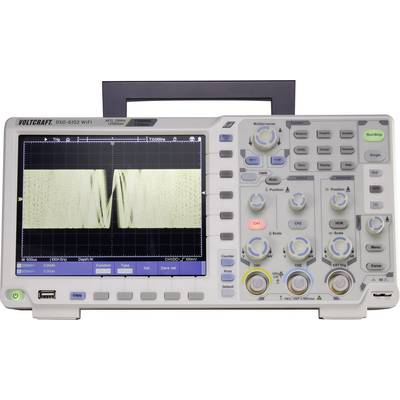

Cyfrowy oscyloskop z ekranem wyświetlającym kształt fali. Po prawej stronie znajdują się przyciski do sterowania i dostosowywania parametrów.

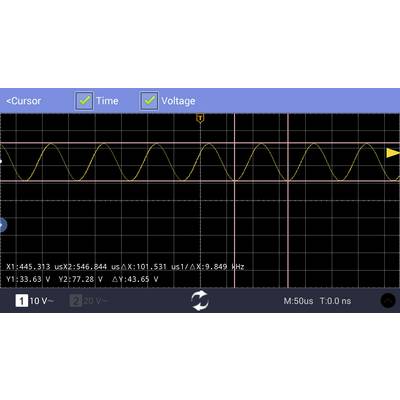

'Ekran oscyloskopu wyświetla sinusoidę z oznaczeniami X: 101,531 ns i Y: 43,65 V. Oś czasu to M: 50 µs, T: 0,0 ns.'

Wyświetlacz przyrządu pomiarowego pokazuje 'RĘCZNY', 'DC', napięcie '−0,4 mV' oraz 'Δ 4,3 mV'.

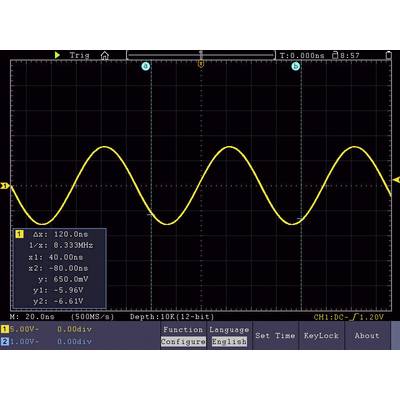

'Oscyloskop wyświetla żółtą falę sinusoidalną w czasie, ustawiono znaczniki T1 i T2. Delta x: 120,0 ns, Delta y: -5,96 V. Częstotliwość: 8,333 MHz.'

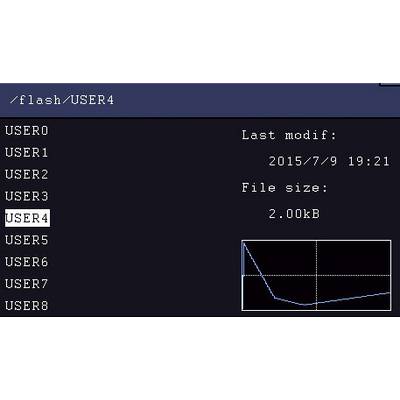

Ścieżka 'flash/USER4', wybrane pliki: USER4, Ostatnia modyfikacja: 9 lipca 2015, 19:21, Rozmiar pliku: 2,00 kB, mały diagram poniżej.

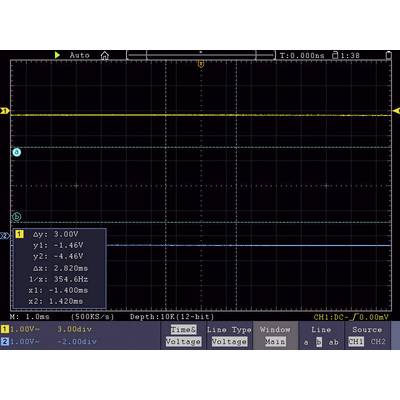

Pomiar oscyloskopu: Dwie formy fal napięciowych, jedna stała przy 0V, druga różniąca się przy -3V, z zaznaczonymi punktami pomiarowymi i częstotliwościami.

'Amplituda 2.000Vpp' na niebieskim ekranie, otoczona przyciskami sterującymi: Plus, Minus, Lewo, Prawo.

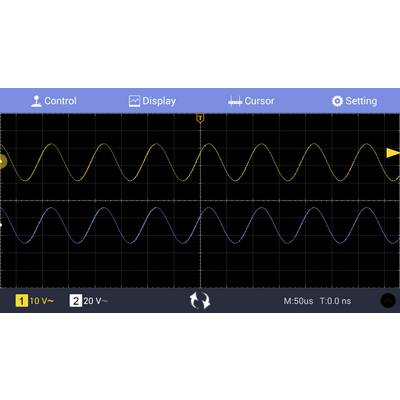

Dwie formy fal na wyświetlaczu oscyloskopu. Fala żółta na poziomie 10 V, fala niebieska na poziomie 20 V. Wartości pomiarowe poniżej: M: 50 µs, T: 0,0 ns.

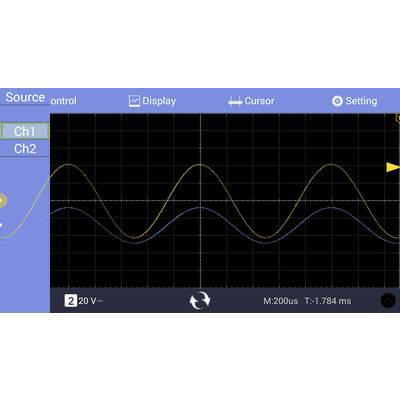

'Oscyloskop wyświetla dwie fale sinusoidalne o różnej amplitudzie na kanałach 1 i 2, niebieskie i żółte linie, na diagramie siatkowym.'

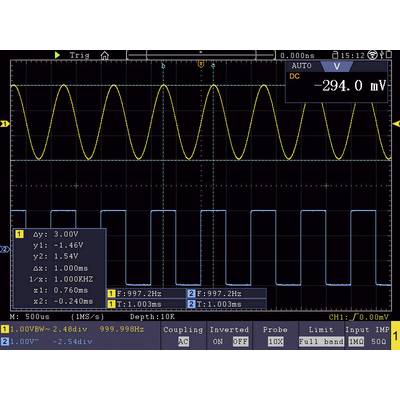

Obraz oscyloskopu przedstawia dwa przebiegi sygnałów: żółtą falę sinusoidalną (997,2 Hz) i niebieską falę prostokątną (997,2 Hz). Dwie różnice napięć.

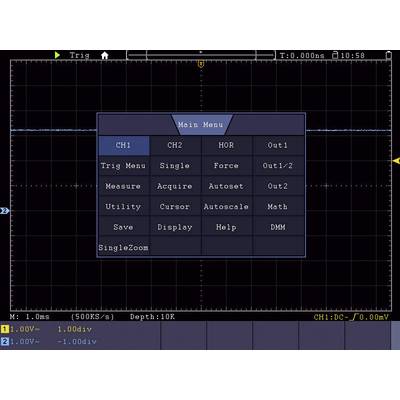

Główny ekran oscyloskopu z menu wyświetlającym opcje takie jak 'Menu wyzwalania', 'Pomiar', 'Narzędzia', 'Autoskala' i 'Pomoc'.

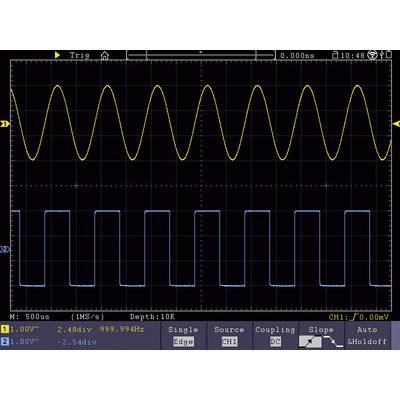

Obraz oscyloskopu przedstawia dwie fale: żółtą krzywą sinusoidalną u góry oraz niebieską falę prostokątną na dole, obie o częstotliwości około 1 kHz.

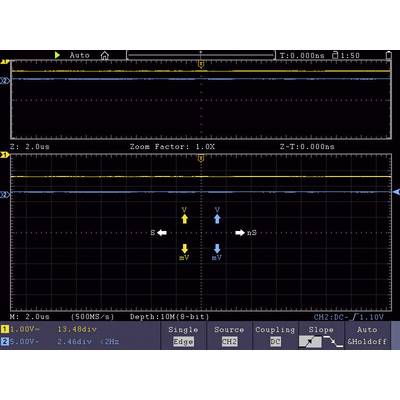

Ekran oscyloskopu z dwoma diagramami; górna krzywa przedstawia sygnały żółte i niebieskie, dolny widok powiększenia z oznaczeniami strzałek 'V' i 'mV'.

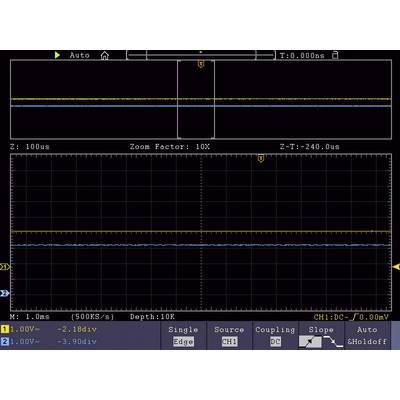

Dwukanałowy ekran oscyloskopu: Górna stała żółta linia przy 0 V, dolna niebieska linia około -3,90 V. Podstawa czasu 1 ms/div.

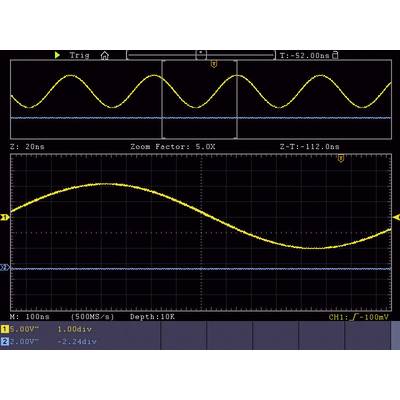

'Ekran oscyloskopu: Dwie fale sinusoidalne. Na górze: Widok szczegółowy przy 20 ns. Na dole: Widok ogólny, przedstawiający większą długość fali.'

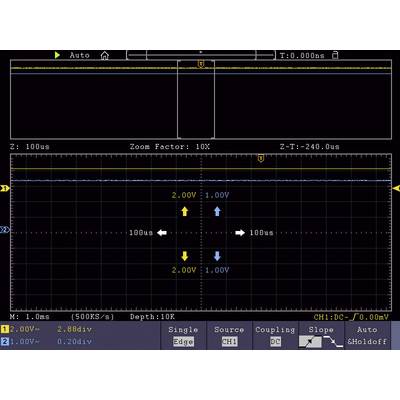

Wyświetlacz oscyloskopu pokazuje dwa sygnały: żółty i niebieski. Sygnał żółty ma wartość szczytową 2,88 div, sygnał niebieski ma wartość szczytową 0,20 div. Oś czasu 100 µs/div.

Wyświetlacz ekranu: W lewym górnym rogu 'MANUAL', obok niebieskie pole z 'V'. W lewym dolnym rogu 'DC', po prawej stronie '-0,4 mV'. Poniżej małe 'Δ 4,3 mV'.

Wyświetlacz systemu plików z nazwą użytkownika. Wybrano 'USER4'. Po prawej stronie: 'Ostatnia modyfikacja: 2015/7/9 19:21', 'Rozmiar pliku: 2,00 kB'. Diagram poniżej.

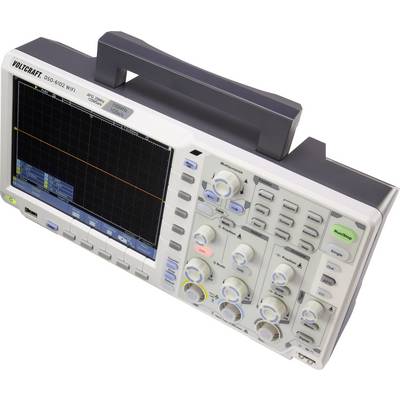

Oscyloskop z wieloma przyciskami i wyświetlaczem pokazującym wykresy. Na urządzeniu widoczny model 'Voltcraft DSO-6102 WIFI'.

1/33

Dodatkowe informacje:

Karta katalogowa (PDF)

Pokaż produkty alternatywne

Suma (1665,85 zł / Sztuka)

3763,41 zł

-56 %

zł

2049,00 zł

z VAT (klient indywidualny)

tylko 211,37 zł

Zgłoś wątpliwości prawne

Cechy produktu

Oscyloskop cyfrowy z pamięcią DSO-6102 WIFI

Szerokość pasma 100 MHz
Ekran dotykowy Multitouch 20,32 cm 800 x 600 pikseli (Powiększanie jak na smartfonie)
Tryb temperatura barwowa
Zasilanie sieciowe lub akumulatorowe
25 MHz arbitralny generator funkcyjny DDS

Dane techniczne

Funkcje matematyczne: + - * / FFT
Częstotliwość odświeżania: 75.000 wfms/s
Szybkość narastania< 3.5 ns
Pojemność akumulatora litowo-jonowego: 13200 mAh

Rodzaj produktu: Oscyloskop cyfrowy

Pasmo przenoszenia: 100 MHz

Częstotliwość próbkowania na kanał: 1 GSa/s

Pomiar: Multitouch 800 x 600 pikseli

Rozdzielczość (technika pomiarowa): 8 Bit

Wielkość ekranu: 20,32 cm (8")

Specyfikacja oscyloskopu: generator funkcji
funkcje multimetru
cyfrowy (DSO)

Zakres podstawy czasu: 2 ns/dz - 1000 s/dz

Maksymalna ilość wejść analogowych: 2

: fabryczna (bez certyfikatu)

Kategoria pomiarowa: CAT II

Odchylenie pionowe: 1 mV/dz - 10 V/dz

Impedancja wejściowa: 1 MΩ

Połączenie wejściowe: DC / AC / GND

Napięcie wejściowe: 1 MΩ< =300 Vrms; 50 Ω< =5 Vrms

Zasilanie: 100-240 V/AC, 50/60 Hz, CAT II

Wymiary: (D x S x W) 90 x 340 x 178 mm

Waga: 2674 g

Specyfikacja wyświetlacza: LCD / 800 x 600 px

Szerokość produktu: 340 mm

Wysokość produktu: 178 mm

Długość produktu: 90 mm

Interfejs komponentów: USB (urządzenie)
USB (host)
LAN
złącze żeńskie bananowe z uziemieniem

Głębokość pamięci na kanał: 40000 kpts

Model katalogowy producenta: DSO-6102WIFI

Do pobrania

Karta katalogowa

Karta katalogowa 1534604 Oscyloskop cyfrowy VOLTCRAFT DSO-6102WIFI 100 MHz 1 GSa/s

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1534604 Oscyloskop cyfrowy VOLTCRAFT DSO-6102WIFI 100 MHz 1 GSa/s

Deklaracja zgodności

Deklaracja zgodności 1534604 Oscyloskop cyfrowy VOLTCRAFT DSO-6102WIFI 100 MHz 1 GSa/s

Warunki gwarancji

Warunki gwarancji 1534604 Oscyloskop cyfrowy VOLTCRAFT DSO-6102WIFI 100 MHz 1 GSa/s

Pliki do pobrania

Pliki do pobrania 1534604 Oscyloskop cyfrowy VOLTCRAFT DSO-6102WIFI 100 MHz 1 GSa/s

Opis

Cyfrowy oscyloskop z pamięcią DSO-6102 WIFI doskonale nadaje się do pomiarów w laboratoriach, działach rozwoju oraz do zadań serwisowych. Ustawienia mogą być jak zwykle dokonywane za pomocą pokrętła lub bezpośrednio na ekranie. Przesuwanie i powiększanie jest tak intuicyjnie jak na smartfonie lub tablecie.

Widok temperatury barwowej
Przy różnych częstotliwościach powtarzające przebiegi są reprezentowane przez częstotliwości w kolorach tęczy.

Generator funkcji z obsługą dotykową
25 MHz jednokanałowy generator funkcyjny może być obsługiwany za pomocą dotykowego panelu lub tradycyjnie za pomocą pokrętła. Możliwość tworzenia własnych przebiegów i ich zapisywania.

Dokumentowanie danych i dalsze przetwarzanie.
Wszystkie wyniki pomiarów i zawartość ekranu można przesyłać, za pomocą USB, sieci bezprzewodowej LAN, do komputera i przechowywać do celów dokumentacyjnych. Wbudowany multimetr może zapisywać serie danych na nośniku USB w celu ich dalszego przetwarzania w programie Excel.

Multimetr cyfrowy z rejestratorem danych
Na panelu tylnym znajdują się gniazda pomiarowe dla wbudowanego DMM. W połączeniu z funkcją rejestratora danych, pomiaru rezystancji i pojemności, ta funkcja jest interesująca dla laboratoriów rozwojowych.

Praca na akumulatorze w razie potrzeby
Wbudowany akumulator litowo-jonowy zapewnia zasilanie w czasie mobilnego użycia oscyloskopu oraz jest pomocny w laboratorium, do oddzielania od potencjału elektrycznego.

Charakterystyka

Tryb temperatura barwowa
Wyjście USB kompatybilne z Pict Bridge
Generator funkcji: 25 MHz, 125 MSa/s, 1-kanałowy, 14 bit
Multimetr: 4000 obliczeń, 1000 V/DC, 400 V/AC, 10 A/DC, 10 A/AC, 50 nF do 100 µF, test diody, test ciągłości.

Zakres dostawy

Oscyloskop
Kabel USB 1m
2 próbniki
Przewody pomiarowe bezpieczeństwa 1 m
Oprogramowanie
Skrócona instrukcja obsługi w języku
angielskim Instrukcja na CD
Zapasowe bezpieczniki

Wymagania systemowe

Android 4.0 lub nowszy (do przesyłania danych na smartfon lub tablet)

Opis

Charakterystyka

Tryb temperatura barwowa
Wyjście USB kompatybilne z Pict Bridge
Generator funkcji: 25 MHz, 125 MSa/s, 1-kanałowy, 14 bit
Multimetr: 4000 obliczeń, 1000 V/DC, 400 V/AC, 10 A/DC, 10 A/AC, 50 nF do 100 µF, test diody, test ciągłości.

Zakres dostawy

Oscyloskop
Kabel USB 1m
2 próbniki
Przewody pomiarowe bezpieczeństwa 1 m
Oprogramowanie
Skrócona instrukcja obsługi w języku
angielskim Instrukcja na CD
Zapasowe bezpieczniki

Wymagania systemowe

Android 4.0 lub nowszy (do przesyłania danych na smartfon lub tablet)
