Name: Akcelerometr PCE Instruments PCE-VT 3900-ICA
Brand: PCE Instruments
SKU: 3812935
Availability: BackOrder

Cechy produktu

PROFESSIONAL. CALLIBATED. EQUIPMENT. PCE-VT 3900-ICA

Do przenośnego pomiaru drgań
Zakres pomiarowy do 399,9 m/s²
Analiza FFT
Pomiar tras
Ręczna pamięć wartości pomiarowych
automatyczna ocena ISO 10816-3
Pamięć wewnętrzna
Wyświetlacz LCD o przekątnej 2,48 cala
Akumulator wielokrotnego ładowania
Interfejs micro USB
w tym certyfikat kalibracji ISO

Dane techniczne

Przyspieszenie;
Zakres pomiarowy: 0 ... 399,9 ft/s²
Rozdzielczość: 0,1 ft/s
Dokładność ± 2 %
Zakres częstotliwości: 10 Hz 10 kHz, 1 kHz ... 10 kHz
Mechaniczna prędkość obrotowa
Zakres pomiarowy 600... 50000 obr./min
Rozdzielczość 1 obr/min
Dokładność 2 % odczytu
Prędkość optyczna
Zakres pomiarowy 600... 50000 obr./min
Prędkość
Zakres pomiarowy: 0 ... 399,9 km/h
Rozdzielczość: 0,1 mm/s
Dokładność ± 2 %
Zakres częstotliwości: 10 Hz 1 kHz
Droga
Zakres pomiarowy: 0 ... 3,9 cala
Rozdzielczość 1 inch
Dokładność ± 2 %
Zakres częstotliwości: 10 Hz 200 Hz

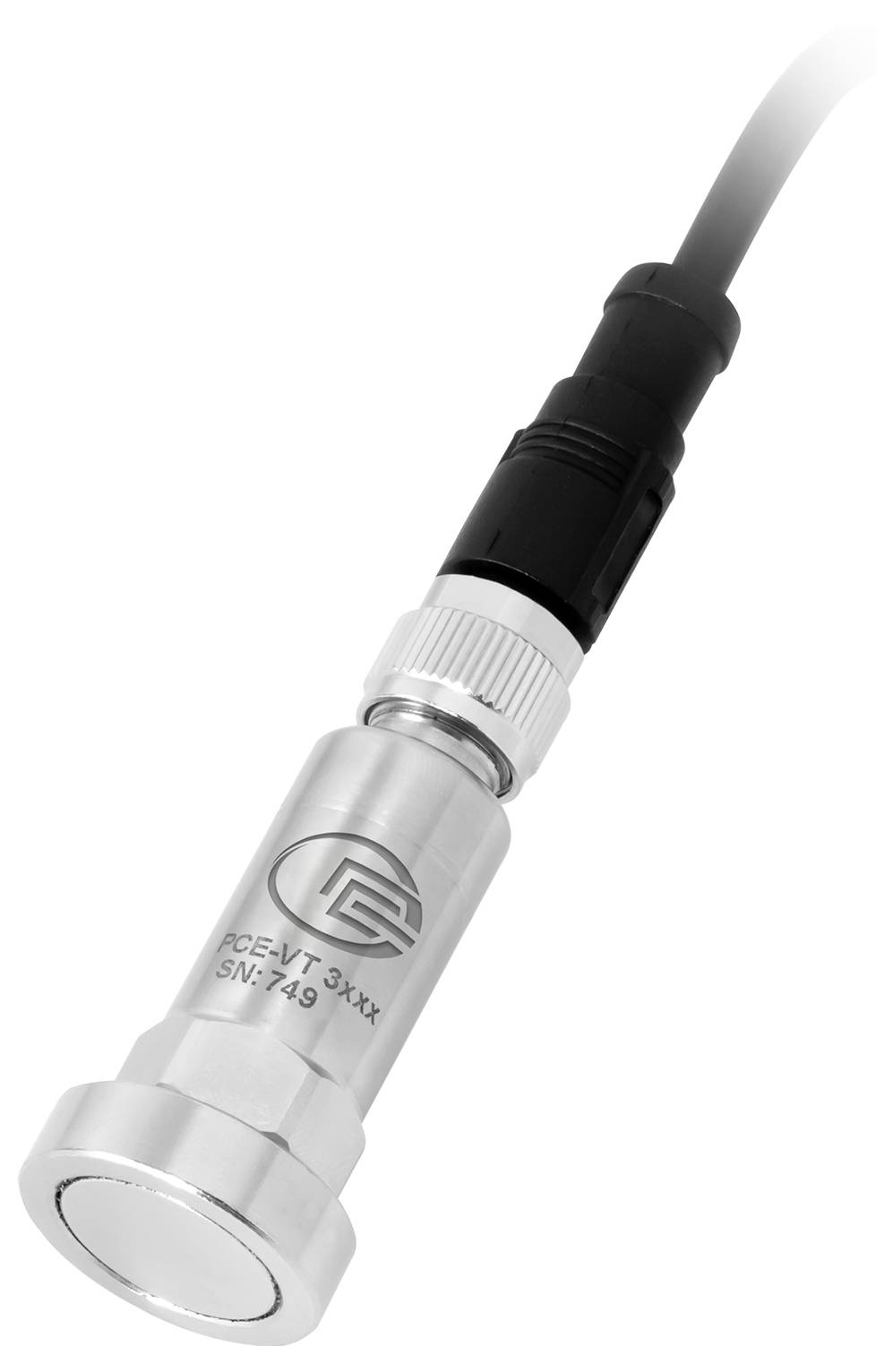

Sensor
Oznaczenie PCE-VT 3xxx SENSOR
Opis dodatkowy: Częstotliwość rezonansowa: 24 kHz, Czułość przekroju poprzecznego: Δ 5%, Granica zniszczenia: 5000 g (szczyt), Materiał obudowy: Stal nierdzewna, Gwint montażowy: ¼ - 28 UNF
Wymiary Ø 17 x 46 mm
Ogólne dane techniczne
Liczba kanałów pomiarowych: 1
Funkcje pomiarowe RMS, szczyt, szczyt-szczyt
Przyspieszenie FFT: 10 Hz ... 8 kHz, prędkość FFT: 10 Hz ... 1 kHz, Dokładność przy 160 Hz: ±2%, Liczba linii FFT: 2048, Pomiar trasy: 100 tras po 100 maszyn każda, 100 punktów pomiarowych po 1000 pomiarów każdy
Częstotliwość: 10... 10000 Hz
Typ wyświetlacza LCD
Rozmiar wyświetlacza 2,8 cala
Pojemność pamięci masowej 2 160 000 wartości
Interwał przechowywania 1 sek
Interwał przechowywania do 12 min.
Języki menu: angielski (amerykański), niemiecki, francuski, hiszpański, włoski, holenderski, portugalski, turecki, polski, rosyjski, chiński, japoński
Stopień ochrony (urządzenie) IP52
Zasilanie bateryjne: 3,7 V, USB: 5 V DC, 500 mA
Akumulator/bateria 1 x 3,7 V wewnętrznie , akumulator litowo-polimerowy
Pojemność 2500 mAh
Warunki pracy -20... 65 °C, 10 ... 95 % wilg wgzl.
Warunki przechowywania -20 ... 65 °C, 10 ... 95 % wilg wgzl.
Wymiary (dł. x szer. x wys.) 165 x 85 x 32 mm
Dalsze wymiary czujnika drgań: Ø 17 x 46 mm
Waga 239 g
Dodatkowe obciążniki: Czujnik wibracji 52 g

Dokładność podstawowa: ±2 %

Rodzaj produktu: Akcelerometr

Funkcje pomiarowe: przyśpieszenie
prędkość
częstotliwość
wibracje

Rodzaj wyświetlacza: LCD

Napięcie robocze: Wewnętrzny: akumulator LiPo (3,7 V, 2500 mAh)
Zewnętrzne: USB 5VDC, 500mA V

Wymiary: (D x S x W) 85 x 32 x 165 mm

Waga: 239 g

Minimalna wielkość obiektu: 1 cm

Szerokość produktu: 32 mm

Wysokość produktu: 165 mm

Długość produktu: 85 mm

Interfejs komponentów: złącze męskie DIN 5 pin
Micro USB
złącze męskie Micro USB
USB (urządzenie)
USB

Model katalogowy producenta: PCE-VT 3900-ICA

Do pobrania

Karta katalogowa

Karta katalogowa 3812935 Akcelerometr PCE Instruments PCE-VT 3900-ICA

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3812935 Akcelerometr PCE Instruments PCE-VT 3900-ICA

Opis

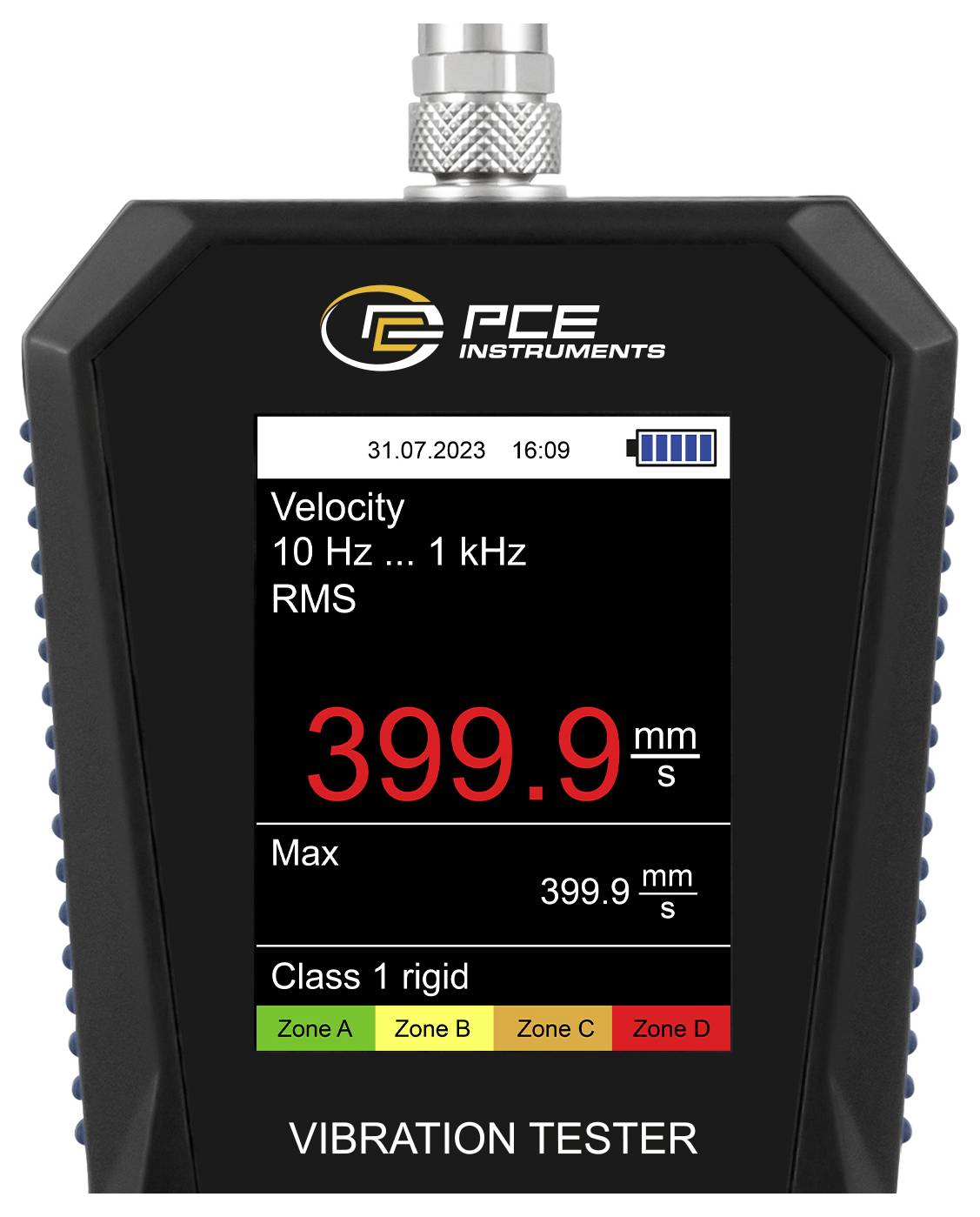

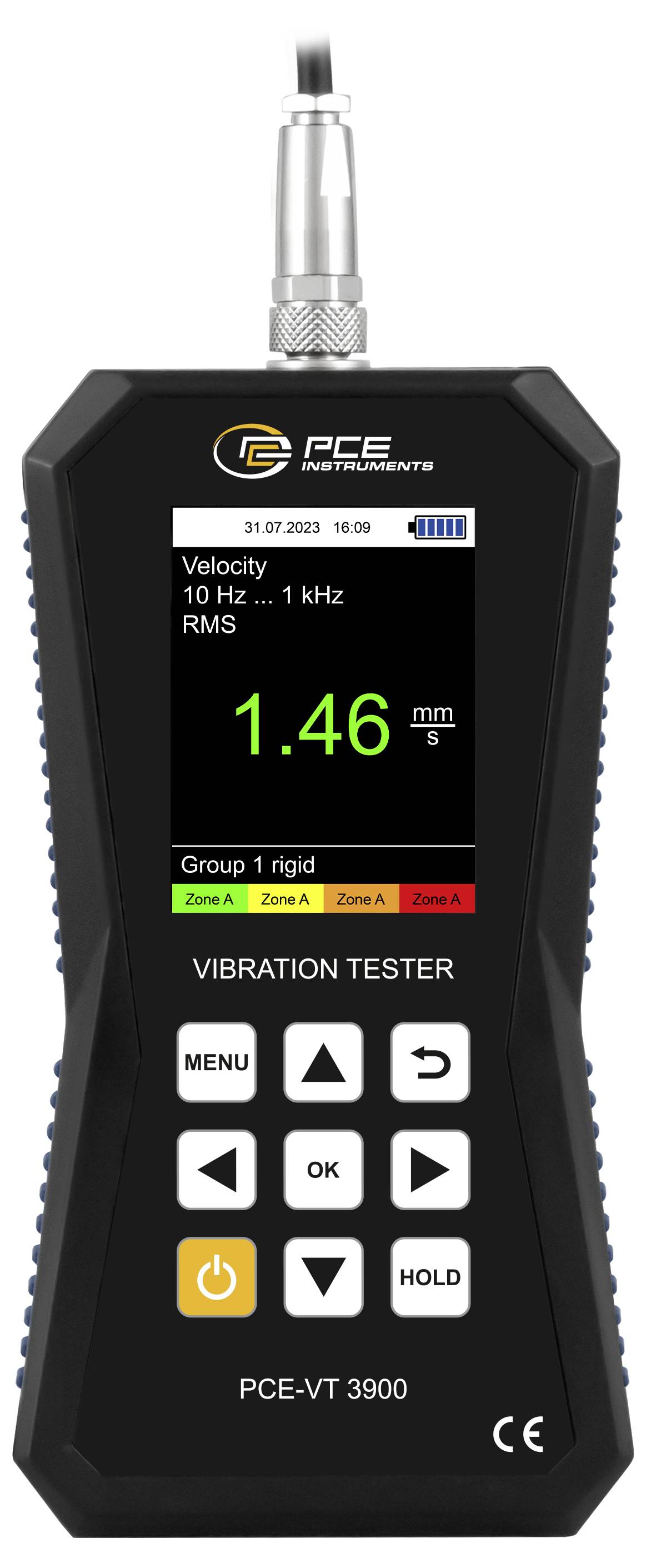

Urządzenie do pomiaru drgań jest idealnym instrumentem pomiarowym służącym do szybkiego i precyzyjnego testowania części, maszyn i systemów drgających. Urządzenie do pomiaru drgań określa przemieszczenie drgające za pomocą zewnętrznego czujnika drgań (zakres pomiarowy 0,000 ... ). 3,9 mm), prędkości drgań (zakres pomiarowy 0,00... 399,9 mm/s) i przyspieszenie drgań (zakres pomiarowy 0,0 ... 399,9 m/s²). Urządzenie do pomiaru drgań umożliwia pomiar różnych parametrów, takich jak RMS, wartość szczytowa, stosunek szczytu do szczytu i współczynnik szczytu. Urządzenie do pomiaru drgań wyposażone jest w tryb umożliwiający automatyczną ocenę pomiaru zgodnie z wartościami granicznymi normy ISO 10816-3. Urządzenie do pomiaru drgań analizuje zmierzone wartości i wyświetla na ekranie odpowiednią ocenę (dobra/zła). Wbudowany akumulator w urządzeniu do pomiaru drgań ma pojemność 2500 mAh i można go ładować bezpośrednio poprzez wbudowany interfejs micro-USB.

Oprócz normalnego trybu pomiaru, urządzenie do pomiaru drgań posiada tryb FFT. W trybie FFT widmo częstotliwości dla zmierzonej prędkości drgań lub przyspieszenia drgań jest obliczane i wyświetlane. Na wyświetlaczu graficznym obliczone linie FFT są wyświetlane w widoku ogólnym dla całego pasma częstotliwości i równolegle w widoku powiększenia, aby wyświetlić poszczególne linie.

Dodatkową funkcją jest pomiar trasy. Pomiar trasy jest specjalnie zaprojektowany do powtarzających się pomiarów w identycznych punktach pomiarowych. Umożliwia to uporządkowany pomiar różnych punktów pomiarowych. Dlatego też urządzenia do pomiaru drgań znajdują zastosowanie w pracach konserwacyjnych i naprawczych maszyn ze względu na ich rozbudowane funkcje pomiarowe.

Pamięć wewnętrzna urządzenia do pomiaru drgań pozwala na zapisywanie wyświetlanych danych pomiarowych z różnych funkcji pomiarowych. Wbudowany interfejs micro-USB pozwala na przesłanie danych pomiarowych zapisanych w mierniku drgań do komputera PC po wykonaniu pomiaru. Oprogramowanie urządzenia do pomiaru drgań umożliwia następnie graficzną i tabelaryczną analizę zmierzonych wartości. Dane pomiarowe można wyeksportować jako plik CSV za pomocą oprogramowania w celu dalszego przetwarzania. Aby urządzenie do pomiaru drgań było zawsze aktualne, oprócz analizy danych pomiarowych można również przeprowadzić automatyczną aktualizację oprogramowania sprzętowego za pomocą oprogramowania.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

Do przenośnego pomiaru drgań
Zakres pomiarowy do 399,9 m/s²
Analiza FFT
Pomiar tras
Ręczna pamięć wartości pomiarowych
automatyczna ocena ISO 10816-3
Pamięć wewnętrzna
Wyświetlacz LCD o przekątnej 2,48 cala
Akumulator wielokrotnego ładowania
Interfejs micro USB

Zakres dostawy

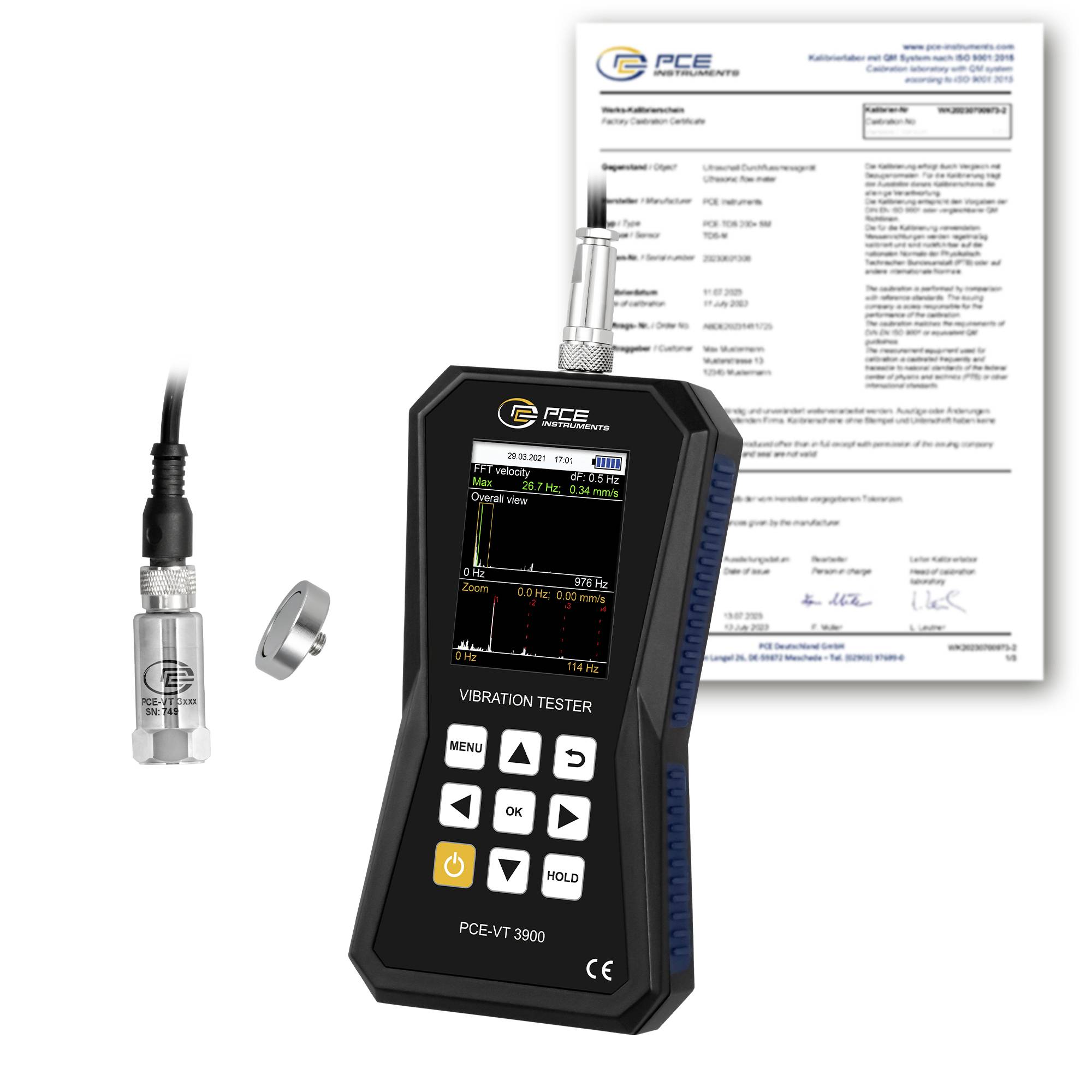

1 x Urządzenie do pomiaru drgań PCE-VT 3900-ICA
1 x czujnik

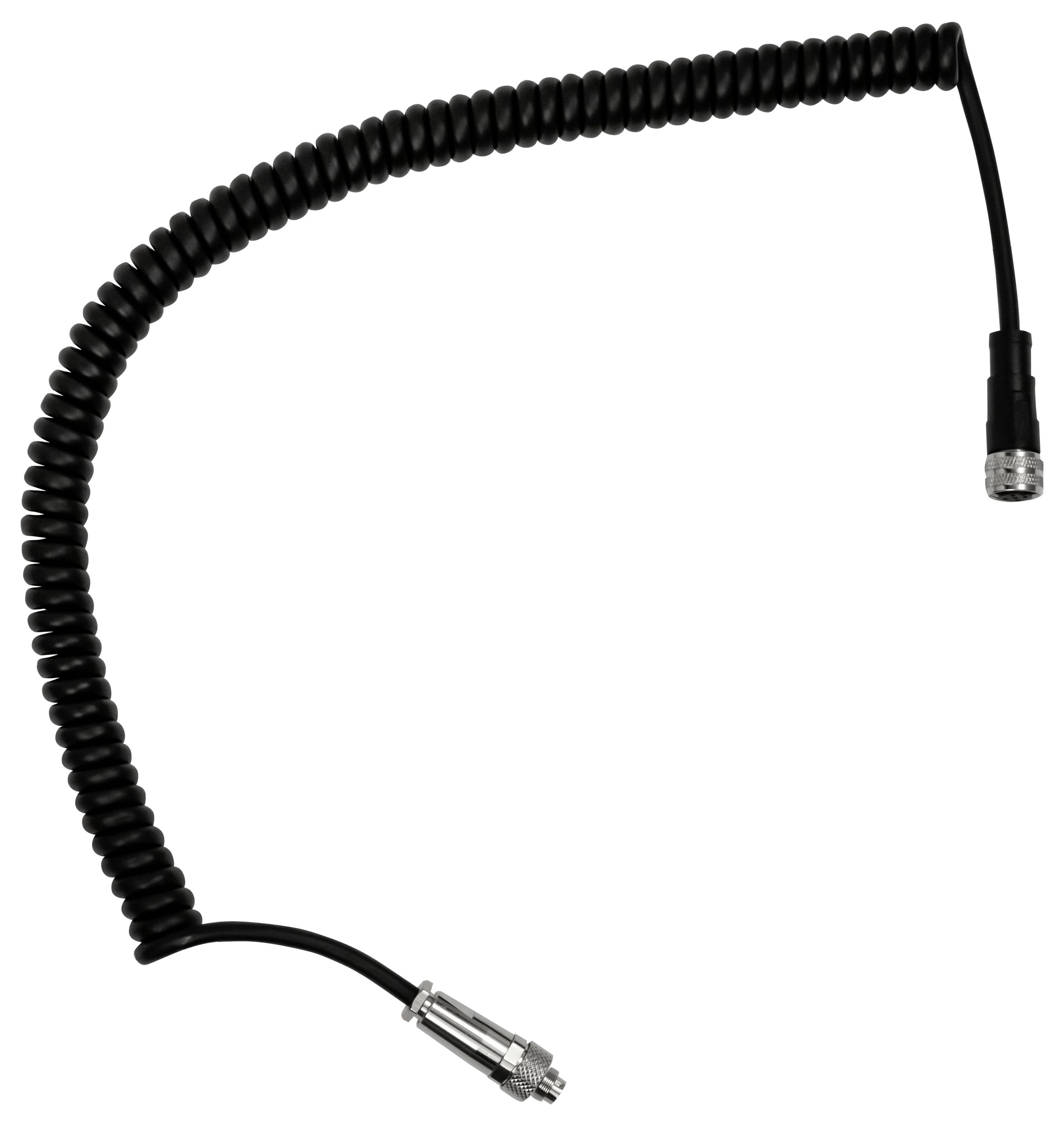

1 x kabel spiralny
1 x adapter magnetyczny
1 x kabel Micro USB
1 x pamięć USB z oprogramowaniem i instrukcją
1 x skrócona instrukcja obsługi
1 x torba serwisowa
1 x certyfikat kalibracji ISO

Uwagi

Technologia pomiaru drgań PCE Instruments PCE-VT 3900-ICA z certyfikatem kalibracji ISO do profesjonalnych pomiarów i wyświetlania, z pamięcią, oprogramowaniem, analizą FFT i wieloma innymi funkcjami. Opracowana przez naszych inżynierów do uniwersalnego zastosowania jako urządzenie do pomiaru drgań, akcelerometr i rejestrator danych drgań.

Opis

Urządzenie do pomiaru drgań jest idealnym instrumentem pomiarowym służącym do szybkiego i precyzyjnego testowania części, maszyn i systemów drgających. Urządzenie do pomiaru drgań określa przemieszczenie drgające za pomocą zewnętrznego czujnika drgań (zakres pomiarowy 0,000 ... ). 3,9 mm), prędkości drgań (zakres pomiarowy 0,00... 399,9 mm/s) i przyspieszenie drgań (zakres pomiarowy 0,0 ... 399,9 m/s²). Urządzenie do pomiaru drgań umożliwia pomiar różnych parametrów, takich jak RMS, wartość szczytowa, stosunek szczytu do szczytu i współczynnik szczytu. Urządzenie do pomiaru drgań wyposażone jest w tryb umożliwiający automatyczną ocenę pomiaru zgodnie z wartościami granicznymi normy ISO 10816-3. Urządzenie do pomiaru drgań analizuje zmierzone wartości i wyświetla na ekranie odpowiednią ocenę (dobra/zła). Wbudowany akumulator w urządzeniu do pomiaru drgań ma pojemność 2500 mAh i można go ładować bezpośrednio poprzez wbudowany interfejs micro-USB.

Oprócz normalnego trybu pomiaru, urządzenie do pomiaru drgań posiada tryb FFT. W trybie FFT widmo częstotliwości dla zmierzonej prędkości drgań lub przyspieszenia drgań jest obliczane i wyświetlane. Na wyświetlaczu graficznym obliczone linie FFT są wyświetlane w widoku ogólnym dla całego pasma częstotliwości i równolegle w widoku powiększenia, aby wyświetlić poszczególne linie.

Dodatkową funkcją jest pomiar trasy. Pomiar trasy jest specjalnie zaprojektowany do powtarzających się pomiarów w identycznych punktach pomiarowych. Umożliwia to uporządkowany pomiar różnych punktów pomiarowych. Dlatego też urządzenia do pomiaru drgań znajdują zastosowanie w pracach konserwacyjnych i naprawczych maszyn ze względu na ich rozbudowane funkcje pomiarowe.

Pamięć wewnętrzna urządzenia do pomiaru drgań pozwala na zapisywanie wyświetlanych danych pomiarowych z różnych funkcji pomiarowych. Wbudowany interfejs micro-USB pozwala na przesłanie danych pomiarowych zapisanych w mierniku drgań do komputera PC po wykonaniu pomiaru. Oprogramowanie urządzenia do pomiaru drgań umożliwia następnie graficzną i tabelaryczną analizę zmierzonych wartości. Dane pomiarowe można wyeksportować jako plik CSV za pomocą oprogramowania w celu dalszego przetwarzania. Aby urządzenie do pomiaru drgań było zawsze aktualne, oprócz analizy danych pomiarowych można również przeprowadzić automatyczną aktualizację oprogramowania sprzętowego za pomocą oprogramowania.

Opis tego produktu został przetłumaczony automatycznie.
