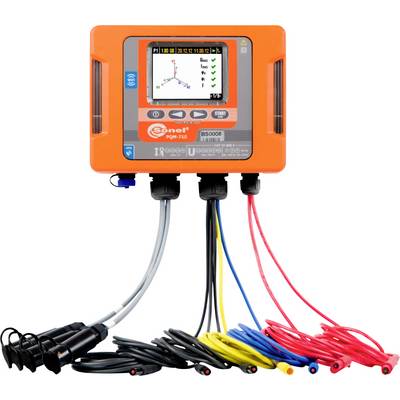

Analizator jakości zasilania Sonel PQM-710 WMDEPQM710
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (25 999,00 zł / Sztuka)
zł
21 137,40 zł
bez VAT (klient biznesowy)
Dostępnych jest tylko 1 sztuka
Cechy produktu
Analizator jakości sieci elektrycznej Sonel PQM-702
- Przyrząd przewidziany jest do pracy w sieciach:
- - o częstotliwości znamionowej 50/60 Hz.
- - o napięciach znamionowych:
- 64/110 V;110/190 V; 115/200 V; 127/220 V; 220/380 V;
- - 230/400 V; 240/415 V; 254/440 V; 290/500 V, 400/690 V,
- - prądu stałego.
- Układy obsługiwanych sieci:
- - jednofazowy,
- - dwufazowy ze wspólnym N,
- - trójfazowy gwiazda z i bez przewodu N,
- - trójfazowy trójkąt.
Dane techniczne
- Zakres napięcia AC RMS: 0-760 V; rozdzielczość napięcia AC RMS: 0,01% UN, dokładność napięcia AC RMS: ±0,1% UN; zakres Crest Faktor D. Napięcie CFU: 1,00…10,00 (≤1,65 przy 690 V), rozdzielczość CREST Fn Napięcie CFU: 0,01, dokładność CREST Fwspółczynnik D. Napięcie CFU: ±5 %; zakres CREST Fwspółczynnik D. Rprądowy CFI: 1,00... 10,00 (≤3,6 nom), rozdzielczość CREST Fin D. Prąd CFI: 0,01, dokładność CREST Fwspółczynnik D. Prąd: ±5% V. zakres prądu AC RMS: Abh. V. cęgi prądowe, rozdzielczość prądu AC i RMS: 0,01% V.B., dokładność prądu AC i RMS: ±0,1% V. (Dodatkowo: Niedokładność cęgów); zakres częstotliwości: 40,00... 70,00 Hz, rozdzielczość częstotliwość: 0,01 Hz; dokładność: ± 0,01 Hz; zakres pomiaru mocy czynnej (P), pozornej (S), biernej (Q), zniekształcalności (D): Abh. Cęgi prądowe i transformer, rozdzielczość (P), pozorna (S), bierna (Q), zniekształcenia (D), dokładność: 4 D), Abh. V. cęgi prądowe i transformer; zakres mocy czynnej (EP), pozornej (ES), mocy biernej (EQ): Abh. V..... Cęgi prądowe i transformer, rozdzielczość czynna (EP), pozorna (ES), moc bierna (EQ): Do 4 miejsc po przecinku, dokładność (EP), współczynnik mocy pozornej (współczynnik mocy), rozdzielczość bierna (EQ): Poniżej 0,00 U. zakres regulacji PF: 1,00 0,01, dokładność cosyalowa i współczynnik mocy PF: ±0,03; obszar Ptygzatu: 0,00... 10,00, rozdzielczość, Ptygzac. 0,01: Abh. V. dokładność. Mocy czynnej i biernej; zakres harmonicznych napięcia UH: 0,00... 760 V: Rozdzielczość harmonicznych UH: 0,01% UN, dokładność harmonicznej napięcia UH: ±5% Uh ≥ 1% Un, ±0,05% Un Dla Uh Pabz 1% Un; Zakres Harmonicznych Ih: Abh. V. Cęgi Prądowe, Rozdzielczość Harmoniczna Ih: 0,01% V.B, Dokładność Harmonicznych Prądu: ±5% Ih ≥ 3%, ±0,15% Dla Ih 3% W; Zakres współczynnika zniekształceń nieliniowych (THD) dla napięcia i prądu: 0,0...100,0 % i. Benp. na D. Wartość RMS, rozdzielczość współczynnika zniekształceń nieliniowych (THD) dla napięcia i prądu: 0,1%, dokładność współczynnika zniekształceń nieliniowych (THD) dla napięcia i prądu: ±5%; zakres harmonicznych D. Moc czynna (pH) i bierna (Qh): Cęgi prądowe, rozdzielczość harmoniczna D. Moc czynna (pH) i bierna (Qh): Abh. Minimalna wartość prądu i napięcia; zakres kąta pomiędzy harmonijnym i elektrycznym gniazdem produktu UI: -180°...+180°, rozdzielczość pomiędzy harmonijnym napięciem i prądem; 0,1°, dokładność kąta pomiędzy harmonijnym napięciem i natężeniem: ± (h x 1°); zakres współczynnika K: 1,0... 50,00: Rozdzielczość K: Współczynnik K: 0,1, dokładność K: Współczynnik K: 10%; Zakres Flicker PST/lt: 0,20... 10,00: Rozdzielczość Flicker PST/lt: 0,01, dokładność Flicker PST/lt: ±5%; zakres nierównego napięcia i prądu: 0,0... 20,00%: Rozdzielczość: Brak napięcia i prądu: 0,1%, dokładność pomiaru napięcia i prądu: 0,15% (błąd bezwzględny); zakres F1, F2, F3: 0... 3000 a (10000 AP-P); zakres cęgów prądowych C 4 P: 1000 P 3600 P Zakres miernika cęgowego C-5: 0... 1000 a (3600 AP-P); zakres cęgów prądowych C-6: 0... 10 a (36 AP-P) (bez transformatora prądu); zakres cęgów prądowych C-7: 0... 100 a (360 AP-P); interfejsy/komunikacja: Or-1, USB, GPS, GSM;
- Rodzaj produktu
Analizator sieci
- Kategoria pomiarowa
CAT IV 600 V
fabryczna (bez certyfikatu)
- Zasilanie
64/110 V; 110/190V; 115/200V; 127/220V; 254/440V; 290/500 V;64/110 V; 110/190V; 115/200V; 220/380V; 230/400V; 240/415V; 400/690 V
- Wymiary
(D x S x W) 440 x 520 x 200 mm
- Waga
8.4 kg
- Typ pomiaru
1-fazowy
3-fazowy
- Właściwości analizatora sieci
z funkcją rejestratora
- Szerokość produktu
520 mm
- Wysokość produktu
200 mm
- Długość produktu
440 mm
- Zakres pomiarowy napięcia
0 - 760 V
Do pobrania
Karta katalogowa
Karta katalogowa 1427971 Analizator jakości zasilania Sonel PQM-710 WMDEPQM710
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1427971 Analizator jakości zasilania Sonel PQM-710 WMDEPQM710
Opis
Analizator jakości zasilania PQM-702 jest zaawansowanym technicznie produktem umożliwiającym wszechstronny pomiar, analizę i rejestrację parametrów sieci energetycznych 50/60 Hz oraz jakość energii elektrycznej zgodnie z europejską normą EN 50160 oraz Rozporządzeniem Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego.PQM-702 jest rozwinięciem i kontynuacją uznanej rodziny analizatorów linii PQM-701.
Adresowany do bardzo szerokiego grona użytkowników, którzy potrzebują kontrolować jakość energii elektrycznej przy użyciu urządzenia przenośnego, spełnia standardy wieloarkuszowej normy IEC 61000 dla analizatorów klasy A. Dotyczy to niepewności pomiarowych, metod pomiarowych oraz synchronizacji czasu z sygnałem wzorcowym. Ostatni warunek zapewniony jest dzięki wbudowanemu modułowi GPS z wewnętrzną anteną. W przypadku instalowania analizatora wewnątrz pomieszczeń można zastosować dodatkową antenę z przewodem o długości 10 m. Po umieszczeniu anteny na zewnątrz, sygnał GPS będzie bez problemu osiągalny i wykorzystywany do synchronizacji wewnętrznego zegara.
Analizator, można wykorzystać praktycznie we wszystkich rodzajach sieci o napięciach znamionowych od 110 V do 760 V w sposób bezpośredni lub pośredni poprzez przekładniki.
Adresowany do bardzo szerokiego grona użytkowników, którzy potrzebują kontrolować jakość energii elektrycznej przy użyciu urządzenia przenośnego, spełnia standardy wieloarkuszowej normy IEC 61000 dla analizatorów klasy A. Dotyczy to niepewności pomiarowych, metod pomiarowych oraz synchronizacji czasu z sygnałem wzorcowym. Ostatni warunek zapewniony jest dzięki wbudowanemu modułowi GPS z wewnętrzną anteną. W przypadku instalowania analizatora wewnątrz pomieszczeń można zastosować dodatkową antenę z przewodem o długości 10 m. Po umieszczeniu anteny na zewnątrz, sygnał GPS będzie bez problemu osiągalny i wykorzystywany do synchronizacji wewnętrznego zegara.
Analizator, można wykorzystać praktycznie we wszystkich rodzajach sieci o napięciach znamionowych od 110 V do 760 V w sposób bezpośredni lub pośredni poprzez przekładniki.
Charakterystyka
- Mierzone parametry:
- Napięcia L1, L2, L, N-PE (pięć wejść pomiarowych),
- – wartości średnie, minimalne i maksymalne, chwilowe w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi,
- Prądy L1, L2, L3, N (cztery wejścia pomiarowe)
- – wartości średnie, minimalne i maksymalne, chwilowe, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów
- prądowych),możliwość współpracy z przekładnikami prądowymi,
- Współczynniki szczytu dla prądu (CFI) i napięcia (CFU),
- Częstotliwość w zakresie 40Hz – 70Hz,
- Moc czynna (P), bierna (Q), odkształcenia (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna),
- Rejestracja mocy:
- – Metoda Budeanu,
- – IEEE 1459,
- Energia czynna (E ), bierna (E ), pozorna (E ), P q S
- Współczynnik mocy (Power Factor), cosφ, tgφ,
- Współczynnik K (przeciążenie transformatora spowodowane harmonicznymi),
- Harmoniczne do 50-tej w napięciu i prądzie,
- Interharmoniczne mierzone jako grupy,
- Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
- Wskaznik krótkookresowego (PST ) oraz długookresowego (PLT ) migotania światła (spełnione wymogi EN 61000-4-15 klasa A),
- Asymetria napięć (spełnione wymogi EN 61000-4-30 klasa A) i prądów,
- Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami (do 1 s) oraz wyresy RMS 10 ms z maksymalnym czasem rejestracji 5 s,
- Rejestracja oscylogramów prądu i napięcia po każdym okresie uśredniania.
- Wszystkie parametry rejestrowane zgodnie z klasą A normy EN 61000-4-30.
Zakres dostawy
- 7 przewodów pomiarowych (2,2 m, zamontowane na stałe)
- 4 adaptery napięciowe magnetyczne (L1, L2, L3, N)
- 5 adapterów napięciowych z gwintem M4/M5 (L1, L2, L3, N, PE)
- Rozdzielacz fazy AC-16
- Przewód zasilający z wtykiem bananowym
- Zaciski krokodylowe: 2 czerwone, 1 żółty, 1 niebieski, 1 czarny
- Zaczepy do montażu na szynie DIN
- Opaski do mocowania
- Łączniki do opasek
- Akumulator Li-Ion
- Twarda walizka
- Odbiornik - interfejs do transmisji radiowej OR-1 (USB)
- Kabel USB
- Oprogramowanie do analizy danych Sonel
- Instrukcja obsługi
- Certyfikat kalibracji
