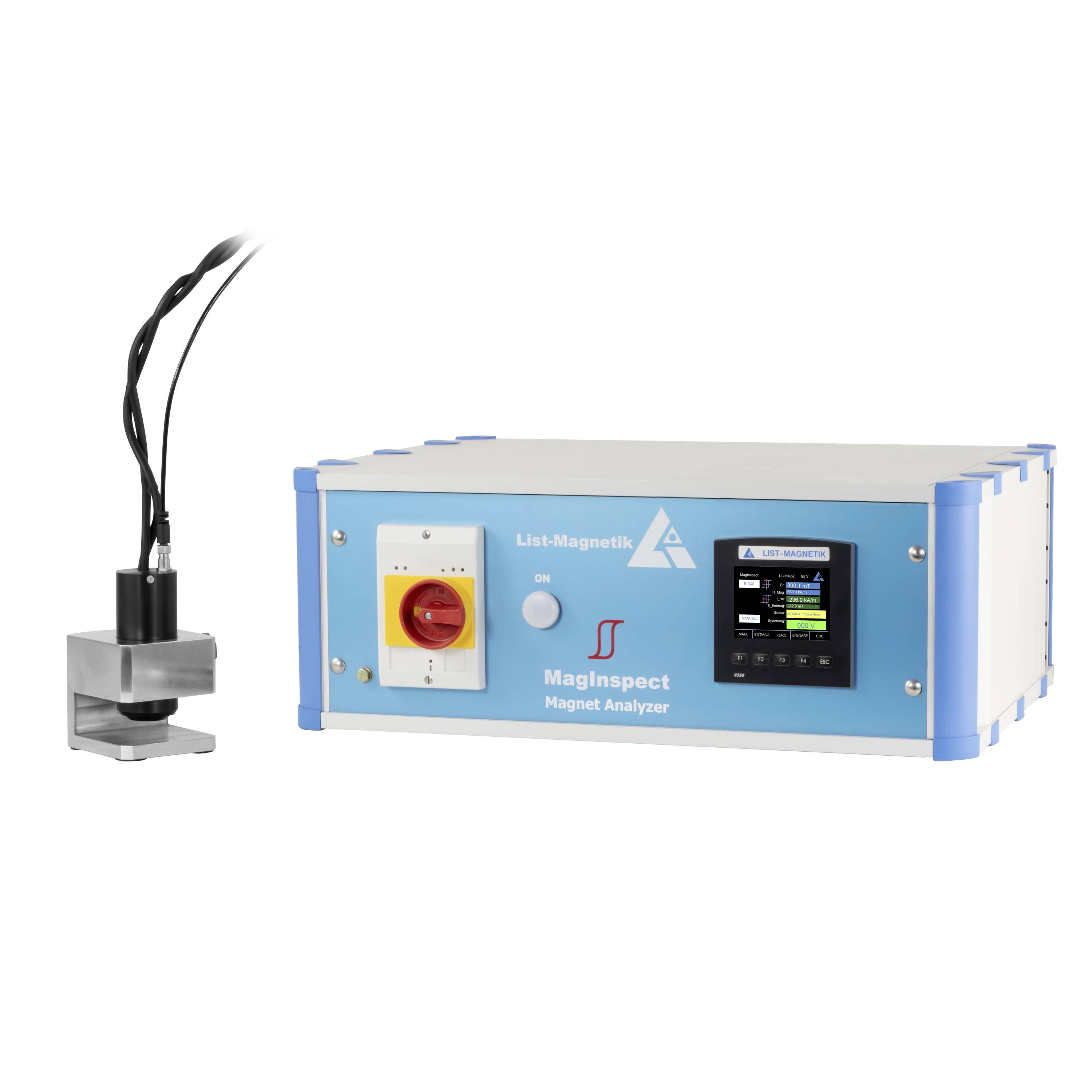

Analizator pola magnetycznego PCE Instruments LM-MAGINSPECT

Analizator magnetyczny (Permagraph) to ekonomiczne urządzenie pomiarowe służące do pomiaru krzywej histerezy twardych materiałów magnetycznych. Zapewnia wysoką dokładność pomiaru, a jego precyzja jest niemal porównywalna z precyzją Permagrapha.
MagInspect jest szczególnie przydatny do badania materiałów magnetycznych trwałych, takich jak materiały magnetyczne wykonane z AlNiCo, ferrytu, SmCo lub neodymu. Umożliwia precyzyjny pomiar krzywej histerezy i wspomaga badanie materiałów oraz analizę tych specjalistycznych materiałów magnetycznych.

Analizator magnetyczny (permagraf) może zastąpić permagraf określający właściwości magnetyczne materiałów. Ponadto MagInspect to niedrogie i łatwe w użyciu urządzenie testowe, które może rejestrować krzywą namagnesowania i rozmagnesowania metodą impulsową. Jednostka sterująca i zewnętrzna sonda pomiaru impulsów wyposażone są w innowacyjną elektronikę pomiarową umożliwiającą precyzyjny i niezawodny pomiar krzywej namagnesowania i rozmagnesowania. Szczególną zaletą MagInspect jest to, że geometria mierzonego obiektu jest w dużej mierze dowolna, podczas gdy do pomiaru za pomocą Permagraphu wymagane są specjalne geometrie magnesów.

Typowe zastosowania MagInspect obejmują:
- Badania materiałów i kontrola jakości
- Oznaczanie właściwości magnetycznych materiałów
- Badania i rozwój
- Badania nowych materiałów/stopów pod kątem właściwości magnetycznych
- Kontrola produkcji
- Monitorowanie namagnesowania komponentów w trakcie produkcji
- Dokumentacja
- Rejestracja krzywej histerezy w produkcji magnesów

Parametry pomiarów w MagInspect:
- Siła pola koercyjnego (I_Hc): niezbędna siła pola magnetycznego, aby zmniejszyć namagnesowanie materiału do
- Remanencja (Br): Remanencja resztkowa, która pozostaje w materiale po usunięciu zewnętrznego pola magnetycznego.
- Magnetyzacja nasycenia (Ms): Maksymalne osiągalne namagnesowanie materiału
- Pętla histerezy: Krzywa przedstawiająca zależność pomiędzy natężeniem pola magnetycznego a namagnesowaniem


Sonda mierząca tętno wyposażona jest we wbudowaną sondę Halla, w której zastosowano nową elektronikę pomiarową. Urządzenie to może bardzo dokładnie rejestrować pomiary sondy Halla z częstotliwością do 10 kHz przy użyciu 16-bitowego przetwornika analogowo-cyfrowego. Jednocześnie instalowana jest cewka punktowa magnesująca i rozmagnesowująca, która generuje impulsy magnesujące i rozmagnesowujące. Jednostka sterująca generuje poszczególne impulsy, podczas gdy układ elektroniczny sondy precyzyjnie rejestruje szczytową siłę pola magnetycznego (wartość H) i wartość strumienia (wartość B) materiału magnetycznego.
Cały proces pomiaru odbywa się automatycznie, generując po 10-13 impulsów dla procesu magnesowania i rozmagnesowywania. Materiał magnetyczny można wybrać w jednostce sterującej, aby zastosować właściwe parametry.
Na podstawie poszczególnych wartości H i B jednostka sterująca generuje w poszczególnych krokach krzywą histerezy, która wyświetlana jest na kolorowym wyświetlaczu. Siła koercyjna IHcI_HcIHc i remanencja BrB_rBr są bezpośrednimi wynikami krzywej histerezy i dostarczają ważnych informacji do analizy materiałów magnetycznych i ich badania.
Po zakończeniu całego procesu wartości można przenieść do programu Microsoft Excel. Microsoft Excel oferuje funkcję importu DataStreamer, która umożliwia importowanie danych bezpośrednio z jednostki sterującej. Funkcja sklejana matematyczna zaimplementowana w makrze programu Excel oblicza i wyświetla precyzyjną krzywą histerezy.

Szybka metoda wyznaczania wartości I_Hc i Br bez krzywej histerezy w trybie manualnym

Analizator magnetyczny (Permagraph) oferuje również możliwość szybkiego porównania wartości Hc materiału w celu kontroli jakości w produkcji seryjnej. Metoda ta umożliwia wydajne i precyzyjne badanie materiałów w procesie produkcyjnym, umożliwiając szybką ocenę właściwości magnetycznych materiałów i zapewnienie jakości.
Szybka metoda pozwala na ręczne wywołanie impulsu magnesującego i rozmagnesowującego, dostosowanego do materiału magnetycznego. Dzięki temu wartość I_Hc (siła koercyjna) i wartość Br (remanencja) są wyświetlane bezpośrednio na jednostce sterującej.

Zalety MagInspect w porównaniu z Permagraph
Metoda impulsowa pozwala na uzyskanie bardzo dużych natężeń pola przy użyciu małej sondy, co jest niezbędne do nasycenia materiału. Tak wysoka precyzja pozwala na dokładne testowanie materiałów i analizę właściwości magnetycznych, zwłaszcza w przypadku materiałów magnetycznych o małych lub złożonych kształtach.
Nie jest wymagane żadne zewnętrzne, skomplikowane jarzmo magnetyczne ze specjalnymi wkładkami biegunowymi dla różnych geometrii magnesów. Ułatwia to testowanie i analizę materiałów, ponieważ sonda bezpośrednio generuje wymagane impulsy magnesujące i rozmagnesowujące bez konieczności stosowania dodatkowego sprzętu.
Metoda impulsowa nie wymaga stosowania cewek kompensacyjnych do określenia wartości B materiału magnetycznego, ponieważ każdy impuls zanika całkowicie i podczas pomiaru B nie występuje żadne pole wzbudzenia.
Mała sonda pomiarowa impulsów jest w dużym stopniu niezależna od geometrii magnesu, dzięki czemu możliwe jest bezproblemowe dokonywanie pomiarów np. magnesów zewnętrznych na wirnikach.
Analizator magnetyczny jest również znacznie bardziej ekonomiczny niż permograf i stanowi wydajne rozwiązanie do badania materiałów magnetycznych i ich analizy.
