Analizator pola magnetycznego PCE Instruments LM-MP-RC400
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
Liczba
Suma (17 397,56 zł / Sztuka)
19 783,74 zł
-12 %
17 397,56 zł
21 399,00 zł
z VAT (klient indywidualny)
Bezpłatna dostawa
14 dni na zwrot w cenie
Cechy produktu
PROFESSIONAL. CALLIBATED. EQUIPMENT. LM-MP-RC400
- Tester pola magnetycznego dla wirników
- Możliwy pomiar promieniowy i osiowy
- Obrót o 360° za pomocą silnika krokowego
- Do 1000 punktów pomiarowych na obrót
- Uchwyt sondy z regulacją wysokości do 12 cm
- Port USB do komputera
- Eksportuj jako CSV i PNG
- W zestawie oprogramowanie RotorCheck
Dane techniczne
- Pole magnetyczne prądu stałego
- Zakres pomiarowy: 0 ... 40000 A/cm
- Rozdzielczość 0,1 A/cm
- Dokładność ± 1 A/cm do 50 A/cm, ± 2 % odczytu od 50 A/cm
- Pole magnetyczne prądu stałego
- Zakres pomiarowy -4000 ... +4000 mT
- Rozdzielczość 0,01 mT
- Dokładność ±0,13 mT do 6,28 mT, ±2% odczytu od 6,28 mT
- Sensor
- Oznaczenie LM-MP-PM4-TR
- Wymiary (wysokość): maks. 12 cm
- Maksymalna średnica wirnika 60 mm
- Ogólne dane techniczne
- Kalibracja: kalibracja punktowa za pomocą oprogramowania (należy ją wykonać przy niewłożonym wirniku)
- Stopień ochrony (urządzenia) IP20
- Zasilanie 5 V DC (USB)
- Warunki pracy 0... 50 °C , 10 ... 90% wilg. wzgl
- Warunki przechowywania 0... 50 °C , 10 ... 90% wilg. wzgl
- Wymiary (dł. x szer. x wys.) 120 x 60 x 195 mm
- Masa: 780 g
- Rodzaj produktu
Analizator pola magnetycznego
- Zasilanie
|5 V/DC
- Wymiary
(D x S) 120 mm x 60 mm
- Waga
780 g
- Szerokość produktu
60 mm
- Długość produktu
120 mm
Do pobrania
Karta katalogowa
Karta katalogowa 3812818 Analizator pola magnetycznego PCE Instruments LM-MP-RC400
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3812818 Analizator pola magnetycznego PCE Instruments LM-MP-RC400
Opis

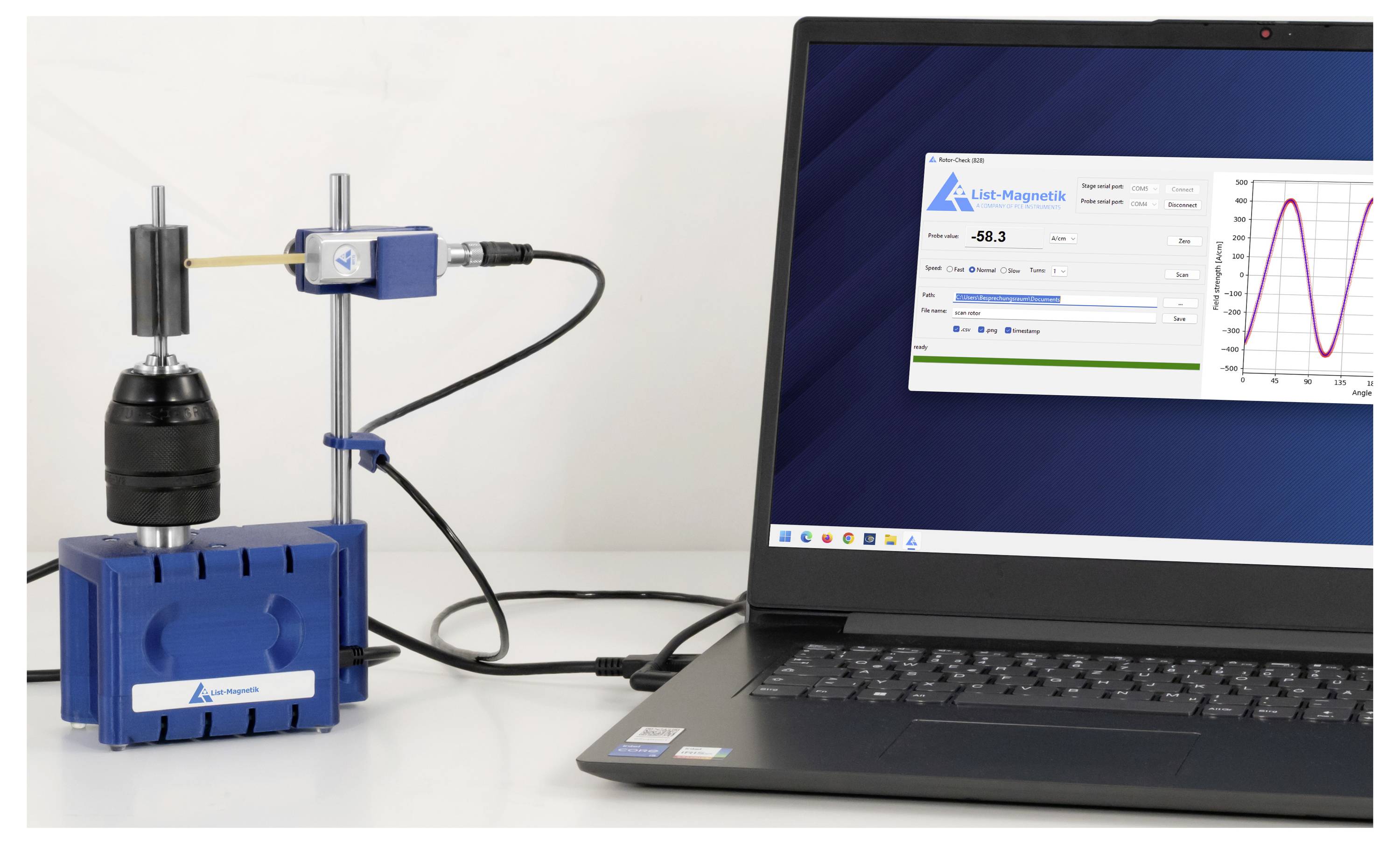

Tester pola magnetycznego Rotor-Check 400 jest praktycznym urządzeniem pomiarowym służącym do sprawdzania profilu natężenia pola magnetycznego wirnika. Urządzenie i sonda pomiarowa podłączane są bezpośrednio do komputera z systemem Windows poprzez USB. Idealne rozwiązanie do precyzyjnego pomiaru i analizy pola magnetycznego.
Za pomocą testera pola magnetycznego można bardzo dokładnie określić wiele parametrów wirnika magnetycznego:
- Jakość magnesu lub namagnesowania
- Błędy w montażu stosu listew
- Wpływ niejednorodności rdzenia laminowanego
- Położenie stosu lameli względem wału
- Magnetyzacja pola rozproszonego
- Lokalne i globalne szczyty polarne
- Gęstość strumienia w środku bieguna
- Szerokość słupa
- Przesunięcie polaryzacji
- Porównanie polaryzacji

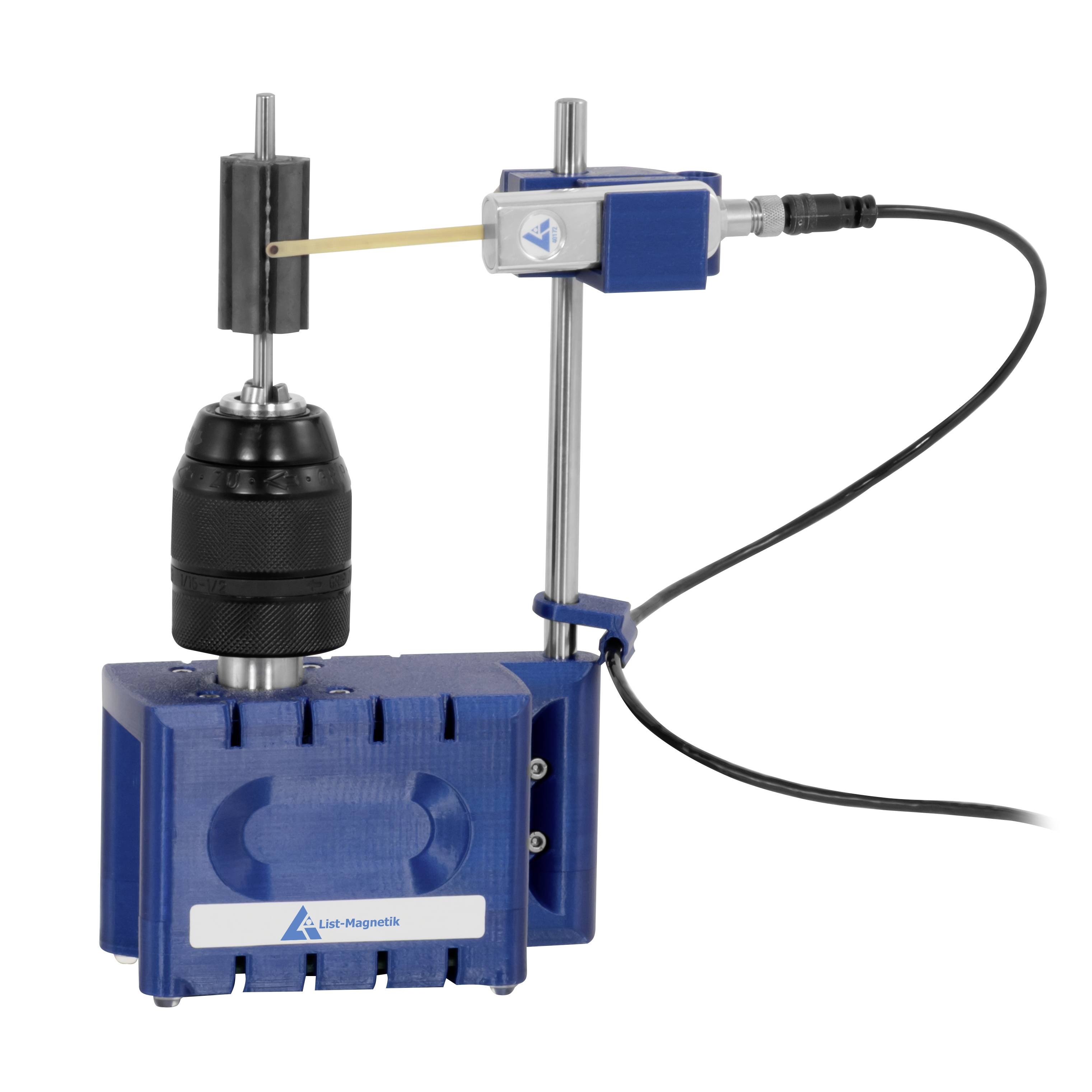

Precyzyjny silnik krokowy o wysokiej rozdzielczości obraca wirnik o 360° w ciągu kilku sekund. Dzięki bezpłatnemu oprogramowaniu RotorCheck możesz zarejestrować dokładną krzywą natężenia pola magnetycznego i kąta magnetycznego oraz dokonać jej statystycznej oceny. Sondę pomiarową umieszcza się w stałej odległości od wirnika za pomocą urządzenia mocującego o zmiennej wysokości. Ma to istotne znaczenie dla uzyskania porównywalnych pomiarów magnetycznych podczas obrotu i zapewnienia precyzyjnego natężenia pola magnetycznego na całej długości ścieżki wirnika.

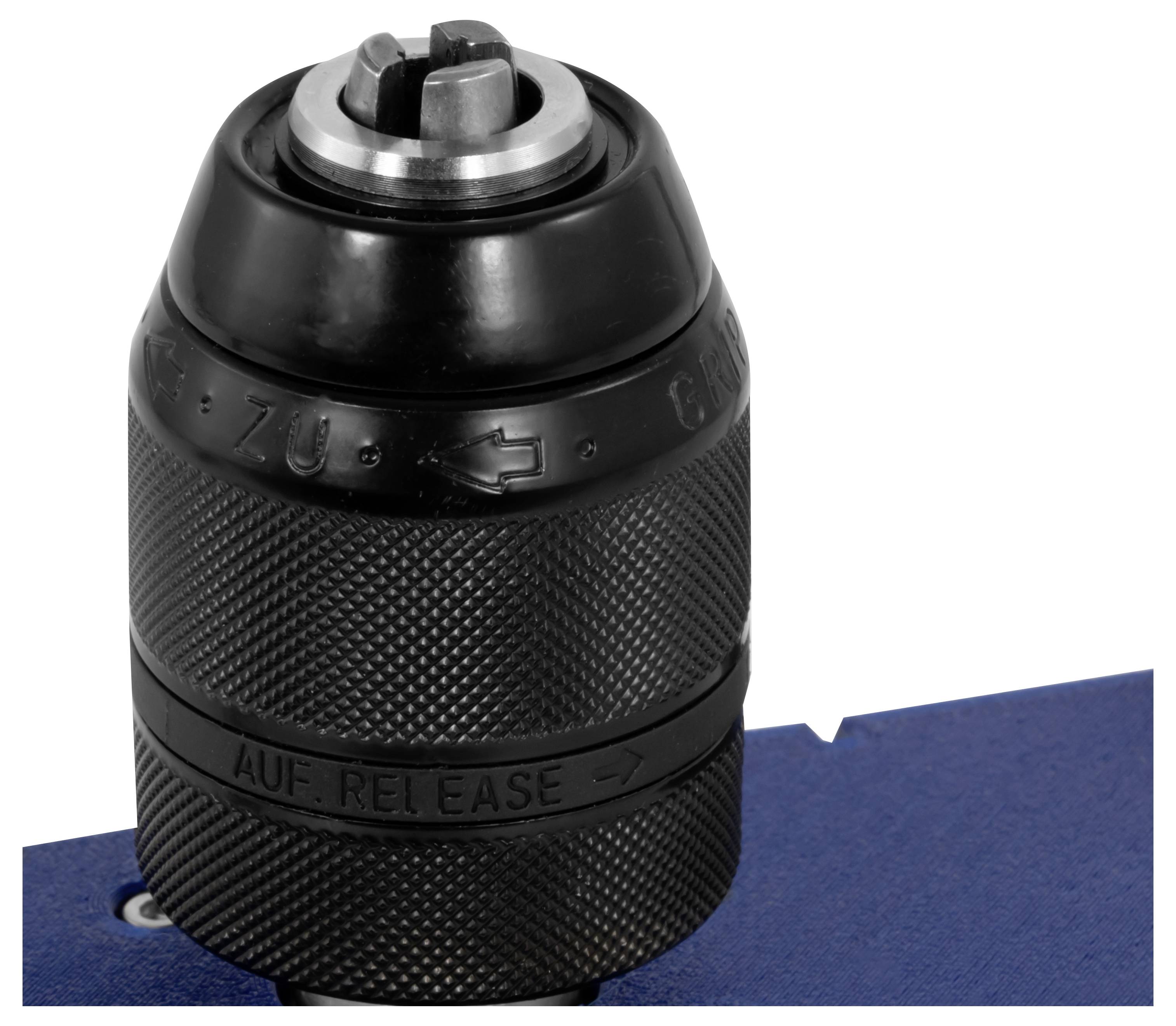

Wał wirnika może mieć grubość do 13 mm. Sondę pomiarową można zamocować na wysokości do 12 cm, co umożliwia elastyczną obsługę różnych rozmiarów wirników.
Rejestrując zmierzone wartości za pomocą oprogramowania RotorCheck, mają Państwo możliwość eksportowania zarejestrowanych danych pomiarowych bezpośrednio w formie grafiki lub pliku CSV, np. do programu Microsoft Excel, w celu szczegółowej oceny i udokumentowania pomiaru pola magnetycznego.

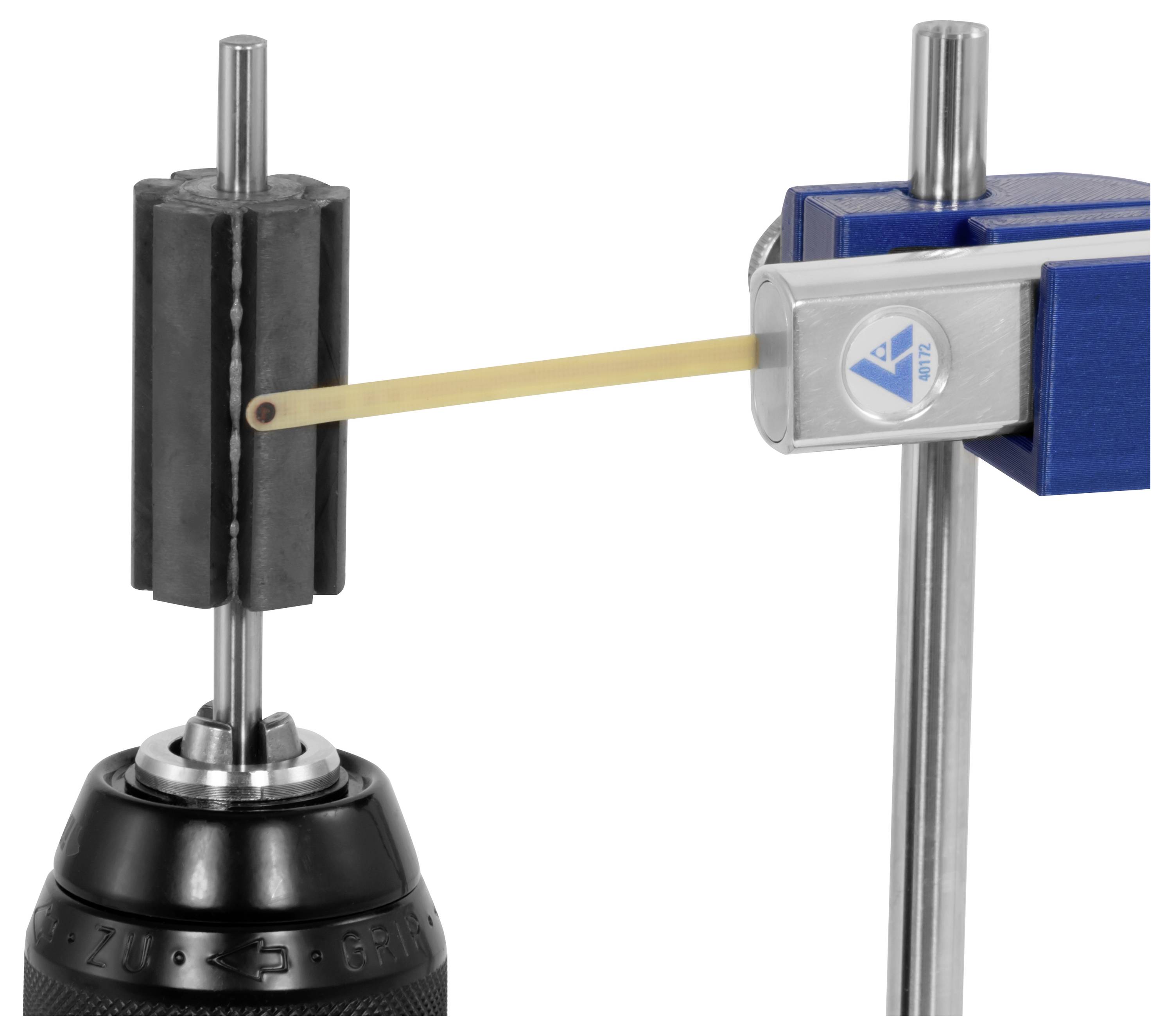

Urządzenie do badania pola magnetycznego jest wyposażone w sondę poprzeczno-językową PM4-TR. W zestawie znajdują się 3 uchwyty na sondę pomiarową, umożliwiające pomiar osiowy (np. magnes czujnika) lub promieniowy (np. wirnik magnesu). Na życzenie klienta mogą zostać dostarczone tuleje adapterowe umożliwiające pomiary w określonych odległościach od wirnika magnetycznego.
Urządzenie do pomiaru pola magnetycznego Rotor-Check 400 i związana z nim sonda pomiarowa podłączane są do komputera PC lub laptopa za pomocą dwóch portów USB i nie wymagają dodatkowego zewnętrznego źródła zasilania.
Opis tego produktu został przetłumaczony automatycznie.
Za pomocą testera pola magnetycznego można bardzo dokładnie określić wiele parametrów wirnika magnetycznego:
- Jakość magnesu lub namagnesowania
- Błędy w montażu stosu listew
- Wpływ niejednorodności rdzenia laminowanego
- Położenie stosu lameli względem wału
- Magnetyzacja pola rozproszonego
- Lokalne i globalne szczyty polarne
- Gęstość strumienia w środku bieguna
- Szerokość słupa
- Przesunięcie polaryzacji
- Porównanie polaryzacji
Precyzyjny silnik krokowy o wysokiej rozdzielczości obraca wirnik o 360° w ciągu kilku sekund. Dzięki bezpłatnemu oprogramowaniu RotorCheck możesz zarejestrować dokładną krzywą natężenia pola magnetycznego i kąta magnetycznego oraz dokonać jej statystycznej oceny. Sondę pomiarową umieszcza się w stałej odległości od wirnika za pomocą urządzenia mocującego o zmiennej wysokości. Ma to istotne znaczenie dla uzyskania porównywalnych pomiarów magnetycznych podczas obrotu i zapewnienia precyzyjnego natężenia pola magnetycznego na całej długości ścieżki wirnika.
Wał wirnika może mieć grubość do 13 mm. Sondę pomiarową można zamocować na wysokości do 12 cm, co umożliwia elastyczną obsługę różnych rozmiarów wirników.
Rejestrując zmierzone wartości za pomocą oprogramowania RotorCheck, mają Państwo możliwość eksportowania zarejestrowanych danych pomiarowych bezpośrednio w formie grafiki lub pliku CSV, np. do programu Microsoft Excel, w celu szczegółowej oceny i udokumentowania pomiaru pola magnetycznego.
Urządzenie do badania pola magnetycznego jest wyposażone w sondę poprzeczno-językową PM4-TR. W zestawie znajdują się 3 uchwyty na sondę pomiarową, umożliwiające pomiar osiowy (np. magnes czujnika) lub promieniowy (np. wirnik magnesu). Na życzenie klienta mogą zostać dostarczone tuleje adapterowe umożliwiające pomiary w określonych odległościach od wirnika magnetycznego.
Urządzenie do pomiaru pola magnetycznego Rotor-Check 400 i związana z nim sonda pomiarowa podłączane są do komputera PC lub laptopa za pomocą dwóch portów USB i nie wymagają dodatkowego zewnętrznego źródła zasilania.
Opis tego produktu został przetłumaczony automatycznie.

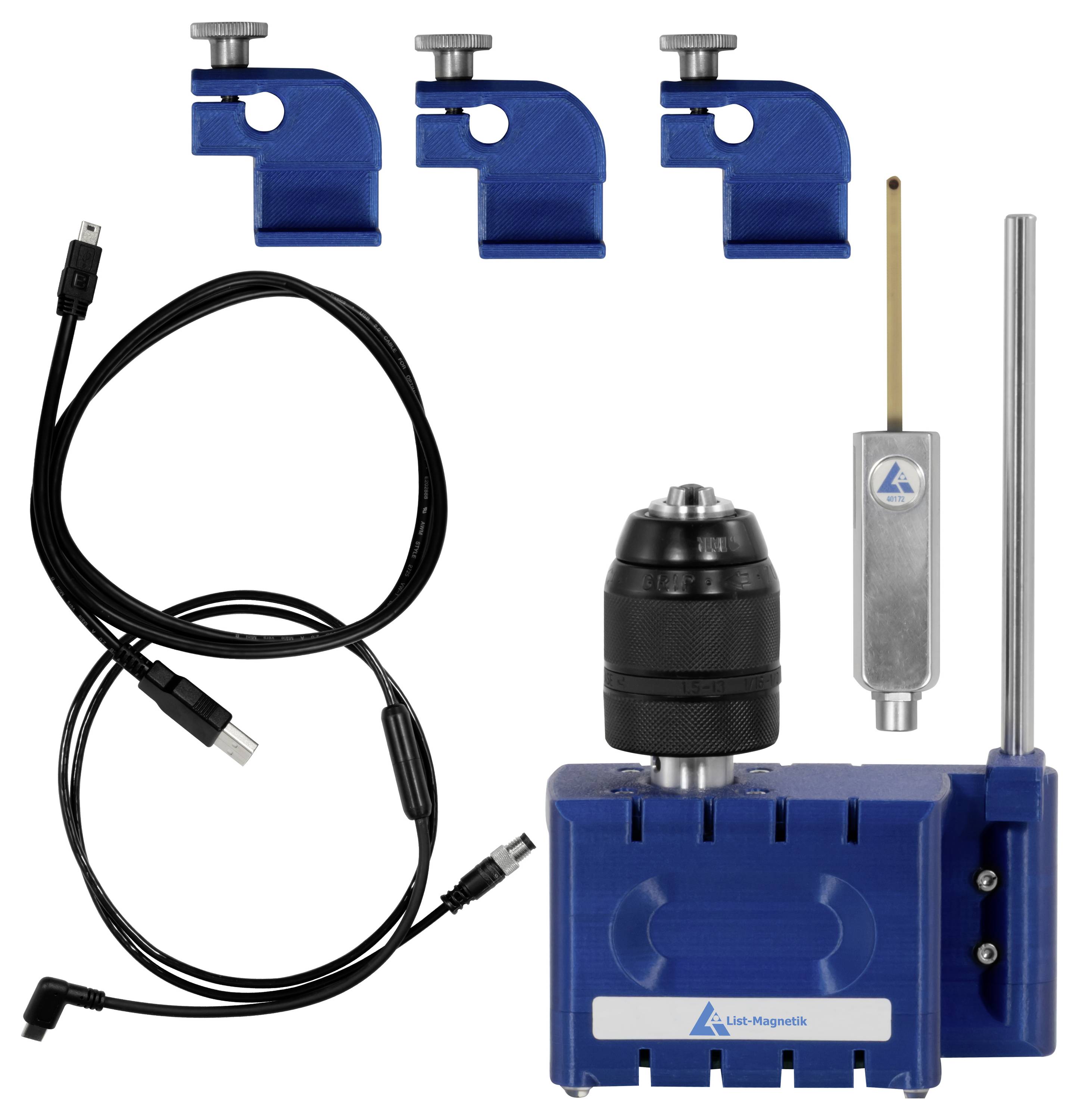

Zakres dostawy
- 1 x Tester pola magnetycznego LM-MP-RC400
- 1 x Sonda języka poprzecznego LM-MP-PM4-TR
- 1 x kabel połączeniowy USB
- 3 x wsporniki
- 1 x kabel połączeniowy sondy Solo USB-C
- 1 x oprogramowanie RotorCheck (dostępne w strefie pobierania)
