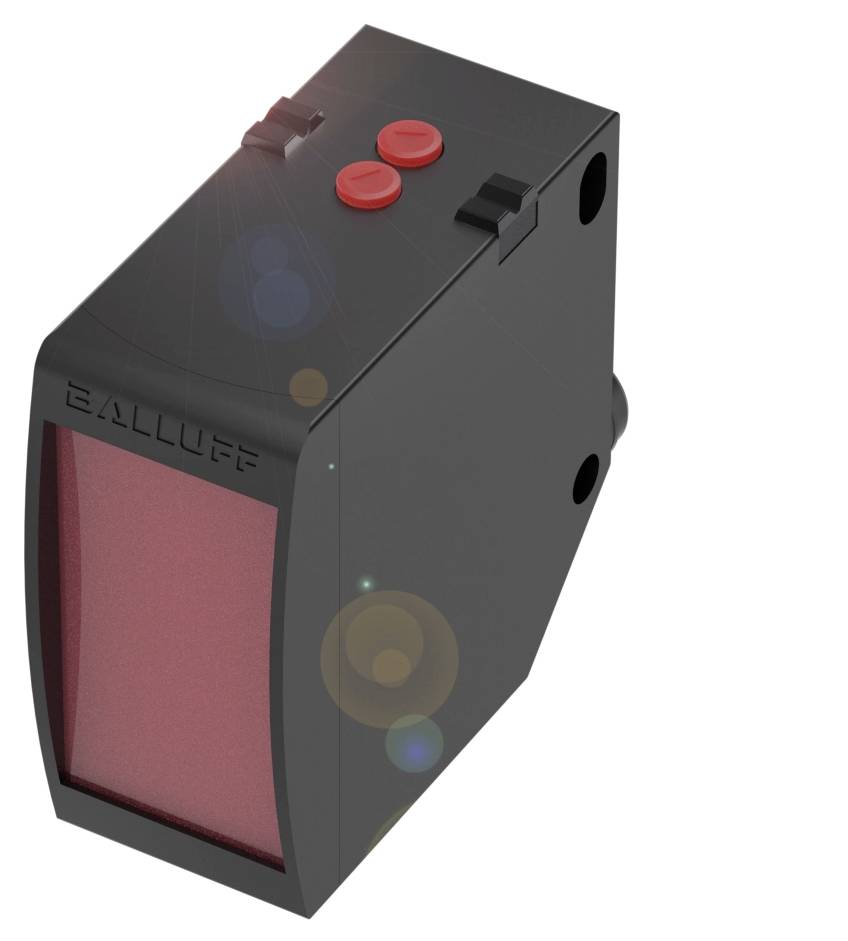

BALLUFF BOD001N Czujnik odległości 1 szt. 24 (D x S x W) 52.40 x 51.00 x 23.00 mm
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Czujnik odległości
Model katalogowy producenta
BOD001N
Zawartość
1 szt.
Napięcie robocze
24
Certyfikat odporności
IP67
Karta katalogowa (PDF)
Liczba
Suma (2592,68 zł / Sztuka)
2592,68 zł
3189,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Cechy produktu
Czujniki odległości Balluff BOD001N z obudową z tworzywa sztucznego i czerwonym laserem do mycia
- Wymiary: 51 x 23 x 52,4 mm
- Seria: 23K
- Interfejs: analogowy, napięciowy 0…10 V
- liniowy wzrost/spadek
- PNP/NPN/Automatyczne wykrywanie normalnie otwarte/zamknięte (NO/NC)
- Zasada działania: Optoelektroniczny czujnik odległości
- Cechy szczególne: Możliwość mycia
Dane techniczne
- Główne cechy: Wymiary: 51 x 23 x 52,4 mm
- Połączenie: Złącze, złącze M12x1, 5-pinowe
- Rozdzielczość: ≤ 5,0 mm
- Seria: 23K
- Cechy szczególne: Możliwość mycia
- Napięcie robocze Ub: 18...30 VDC
- Zasada działania: Optoelektroniczny czujnik odległości
- Zasada działania optycznego: pomiar czasu przelotu
- Materiał obudowy: ABS
- Dokładność: ±0.6 % FS
- Typ światła: Laserowe światło czerwone
- Rozmiar plamki świetlnej: 5,5 x 7 mm przy 5 m
- Zakres: 100...5000 mm
- Interfejs: analogowy, napięciowy 0…10 V
- liniowy wzrost/spadek
- PNP/NPN/Automatyczne wykrywanie normalnie otwarte/zamknięte (NO/NC)
- Charakterystyka wiązki: kolimowana
- Powtarzalność: 0,024% FS
- Dodatkowe funkcje:
- Napięcie znamionowe robocze Ue DC: 24 V
- Prąd znamionowy roboczy Ie: 100 mA
- Napięcie robocze Ub: 18...30 VDC
- Maksymalna pojemność obciążenia przy Ue: 0,1 µF
- Maksymalne tętnienie resztkowe (% Ue): 10%
- Częstotliwość przełączania 250 Hz.
- Klasa ochrony: II
- Połączenie: Złącze, wtyczka M12x1, 5-pinowa
- Zabezpieczenie przed zwarciem: tak
- Zabezpieczenie przed odwrotną polaryzacją: tak
- Histereza H maks. (% Sr): 0,3%
- Nominalna odległość przełączania Sn: 5 m, regulowana
- Średni czas do utwardzenia (40 °C): 156 a
- Powierzchnia aktywna, materiał: PMMA
- Materiał obudowy: ABS
- Zakres: 100...5000 mm
- Seria: 23K
- Wyświetlacz: Wyjście analogowe - dioda LED żółta|Funkcja wyjścia - dioda LED żółta
- Opóźnienie wyłączenia toff maks.: 1,2 ms
- Opóźnienie włączenia ton max.: 1,2 ms
- Prąd jałowy Io maks. przy Ue: 60 mA
- Spadek napięcia Ud maks. przy Ie: 2 V
- Zastosowanie: Pomiar odległości
- Rozdzielczość: ≤ 5,0 mm
- Powtarzalność: 0,024% FS
- Rezystancja obciążenia RL min. (analogowe U): 4 kOhm
- Dokładność: ±0.6 % FS
- Rodzaj produktu
Czujnik odległości
- Model katalogowy producenta
BOD001N
- Zawartość
1 szt.
- Napięcie robocze
24
IP67
- Maksymalna temperatura
60 °C
- Długość produktu
52.40 mm
- Szerokość produktu
51.00 mm
- Wysokość produktu
23.00 mm
- Wymiary
(D x S x W) 52.40 x 51.00 x 23.00 mm
- Numer katalogowy producenta
BOD001N
- Materiał obudowy
ABS
- Czas reakcji
2 ms
Do pobrania
Karta katalogowa
Karta katalogowa 3416168 BALLUFF BOD001N Czujnik odległości 1 szt. 24 (D x S x W) 52.40 x 51.00 x 23.00 mm
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3416168 BALLUFF BOD001N Czujnik odległości 1 szt. 24 (D x S x W) 52.40 x 51.00 x 23.00 mm
Opis
Seria=23K, Wymiary=51 x 23 x 52,4 mm, Interfejs=Analogowy, Napięcie 0,10 V liniowe narastające/opadające PNP/NPN/Auto-Detect normalnie otwarte/zamknięte (NO/NC), Zasada działania=Optoelektroniczny czujnik odległości, Optyczna zasada działania=Pomiar czasu przelotu, Charakterystyka wiązki=Kolimowana, Typ światła=Laser czerwone światło, Rozmiar plamki świetlnej=5,5 x 7 mm przy 5 m, Zasięg=100...5000 mm, Dokładność=±0,6 % FS, Dokładność powtarzania= 0,024 % FS, Rozdzielczość=? 5,0 mm, połączenie=złącze, złącze M12x1, 5-stykowe, materiał obudowy=ABS, napięcie robocze Ub=18...30 VDC, homologacja/zgodność=CEcULusEACEcolabWEEE
